工業管道的設計和建設中，經常會遇到管道尺寸的變徑需求，同心大小頭作為專門解決此類需求的管件也就應運而生。

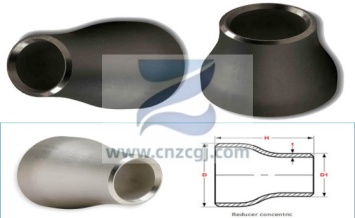

ASME B16.9 同心大小頭（CONC Reducer），又稱同心異徑管，專門用于連接不同直徑的管道，確保管道在變徑處實現平穩、高效的過渡。它憑借同心設計，確保管道中心線在同一條直線上，能有效減少流體在輸送過程中的阻力、湍流和壓力損失，保障介質輸送的高效與穩定，廣泛應用于石油、化工、天然氣、電力、水處理等多個工業領域，是構建可靠管道系統不可或缺的重要部件。
同心大小頭通常為一段錐形的短管，其兩邊端口外徑各不相同，從小徑端到大徑端平滑過渡；產品采用優質鋼材制造而成，表面可根據需求進行防腐處理（如刷漆、鍍鋅、3PE等），外觀整潔，結構堅固。
ASME B16.9是美國機械工程師協會制定的關于工廠制造的鍛鋼對焊管件的標準，是同心大小頭設計、制造和驗收的重要標準之一。
尺寸范圍：標準涵蓋3/4英寸到48英寸（DN20-DN1200）尺寸范圍。詳細規定了每個規格的大小端外徑、中心至端面距離等關鍵尺寸，確保管件的互換性。
壁厚選擇：大小頭的壁厚通常與所連接的管道壁厚相匹配。標準管件通常提供SCH 10 - SCH 160, XXS等壁厚等級，也可根據特定項目要求特殊壁厚定制，以滿足不同的壓力等級需求。
| 公稱尺寸 Nominal Size | 端部外徑 Outside Diameter at Bevel | 端面至端面 Center to End | ||||
| DN1 | DN2 | NPS1 | NPS2 | OD1 | OD2 | H |
| 20 | 10-15 | 3/4 | 3/8-1/2 | 26.7 | 17.1-21.3 | 38 |
| 25 | 15-20 | 1 | 1/2-3/4 | 33.4 | 21.3-26.7 | 51 |
| 32 | 15-25 | 1 1/4 | 1/2-1 | 42.2 | 21.3-33.4 | 51 |
| 40 | 15-32 | 1 1/2 | 1/2-1 1/4 | 48.3 | 21.3-42.2 | 64 |
| 50 | 20-40 | 2 | 3/4-1 1/2 | 60.3 | 26.7-48.3 | 76 |
| 65 | 25-50 | 2 1/2 | 1-2 | 73.0 | 33.4-60.3 | 89 |
| 80 | 32-65 | 3 | 1 1/4-2 1/2 | 88.9 | 42.2-73.0 | 89 |
| 90 | 32-80 | 3 1/2 | 1 1/4-3 | 101.6 | 42.2-88.9 | 102 |
| 100 | 40-90 | 4 | 1 1/2-3 1/2 | 114.3 | 48.3-101.6 | 102 |
| 125 | 50-100 | 5 | 2-4 | 141.3 | 60.3-114.3 | 127 |
| 150 | 65-125 | 6 | 2 1/2-5 | 168.3 | 73.0-141.3 | 140 |
| 200 | 90-150 | 8 | 3 1/2-6 | 219.1 | 101.6-168.3 | 152 |
| 250 | 100-200 | 10 | 4-8 | 273.0 | 114.3-219.1 | 178 |
| 300 | 125-250 | 12 | 5-10 | 323.8 | 141.3-273.0 | 203 |
| 350 | 150-300 | 14 | 6-12 | 355.6 | 168.3-323.8 | 330 |
| 400 | 150-350 | 16 | 6-14 | 406.4 | 168.3-355.6 | 356 |
| 450 | 200-400 | 18 | 8-16 | 457.0 | 219.1-406.4 | 381 |
| 500 | 250-450 | 20 | 10-18 | 508.0 | 273.0-457.0 | 508 |
| 550 | 300-500 | 22 | 12-20 | 559.0 | 323.8-508.0 | 508 |
| 600 | 300-550 | 24 | 12-22 | 610.0 | 323.8-559.0 | 508 |
| 650 | 350-600 | 26 | 14-24 | 660 | 355.6-610.0 | 610 |
| 700 | 350-650 | 28 | 14-26 | 711 | 355.6-660.0 | 610 |
| 750 | 350-700 | 30 | 14-28 | 762 | 355.6-711.0 | 610 |
| 800 | 500-750 | 32 | 20-30 | 813 | 508.0-762.0 | 610 |
| 850 | 550-800 | 34 | 22-32 | 864 | 559.0-813.0 | 610 |
| 900 | 550-850 | 36 | 22-34 | 914 | 559.0-864.0 | 610 |
| 950 | 600-900 | 38 | 24-36 | 965 | 610.0-914.0 | 610 |
| 1000 | 700-950 | 40 | 28-38 | 1016 | 711.0-965.0 | 610 |
| 1050 | 700-1000 | 42 | 28-40 | 1067 | 711.0-1016.0 | 610 |
| 1100 | 800-1050 | 44 | 32-42 | 1118 | 813.0-1067.0 | 610 |
| 1150 | 850-1100 | 46 | 34-44 | 1168 | 864.0-1118.0 | 711 |
| 1200 | 900-1150 | 48 | 36-46 | 1219 | 914.0-1168.0 | 711 |
同心大小頭的重量主要取決于材料密度、直徑大小以及壁厚。以下為產品的理論重量表，實際重量可能因制造商工藝略有差異。
| 大端公稱尺寸 Large End Nominal Size | Sch20 | Sch30 | STD | Sch40 | Sch60 | XS | Sch80 | Sch100 | Sch120 | Sch140 | Sch160 | XXS | |
| DN | NPS | ||||||||||||
| 20 25 32 | 3/4 1 11/4 | 0.06 0.12 0.16 | 0.07 0.14 0.19 | 0.07 0.14 0.19 | 0.09 0.18 0.25 | 0.09 0.18 0.25 | 0.12 0.24 0.32 | 0.15 0.31 0.45 | |||||
| 40 50 65 | 11/2 2 21/2 | 0.25 0.37 0.79 | 0.29 0.46 0.85 | 0.29 0.46 0.85 | 0.38 0.63 1.12 | 0.38 0.63 1.12 | 0.51 0.93 1.46 | 0.70 1.20 2.00 | |||||
| 80 90 100 | 3 31/2 4 | 0.97 1.28 1.45 | 1.11 1.52 1.81 | 1.11 1.52 1.81 | 1.50 2.09 2.51 | 1.50 2.09 2.51 | - - 3.18 | 2.09 - 3.76 | 2.71 - 4.60 | ||||
| 125 150 200 | 5 6 8 | - - 5.57 | - - 6.16 | 3.04 4.35 7.12 | 3.04 4.35 7.12 | - - 8.88 | 4.33 6.55 10.8 | 4.33 6.55 10.8 | - - 12.7 | 5.63 8.35 15.1 | - - 16.9 | 6.86 10.4 18.6 | 8.02 12.2 18.0 |
| 250 300 350 | 10 12 14 | 8.18 11.1 24.6 | 9.99 14.6 29.5 | 11.8 16.5 29.6 | 11.8 17.8 34.3 | 16.0 24.3 46.0 | 16.0 21.8 39.0 | 18.8 29.5 57.4 | 22.5 35.7 70.8 | 26.0 41.7 81.5 | 30.4 46.5 92.0 | 33.7 53.3 102 | 30.4 41.7 - |
| 400 450 500 | 16 18 20 | 30.5 36.8 65.5 | 36.5 51.3 86.7 | 36.6 44.1 65.5 | 48.3 65.3 102 | 62.7 86.2 138 | 48.3 58.3 86.7 | 79.7 107 174 | 96.2 130 213 | 112 152 247 | 130 171 284 | 143 193 316 | |
| 550 600 650 | 22 24 26 | 72.2 78.9 136 | 95.6 117 - | 72.2 78.9 103 | - 143 - | 164 199 - | 95.6 105 136 | 209 247 - | 252 306 - | 294 358 - | 336 402 - | 376 452 - | |
| 700 750 800 | 28 30 32 | 147 157 168 | 183 196 209 | 111 119 127 | - - 230 | 147 158 168 | |||||||
| 850 900 950 | 34 36 38 | 179 189 - | 223 236 - | 135 143 151 | 245 282 - | 179 190 200 | |||||||
| 1000 1050 1100 | 40 42 44 | 159 167 175 | 211 222 232 | ||||||||||
| 1150 1200 | 46 48 | 213 222 | 283 296 | ||||||||||
公稱尺寸 Nominal Size | 所有管件1)2) All Fittings | 45°、90° 彎頭、三通、四通 45°&90° Elbows & Tees, Crosses |
3D Radius Elbows | 180 " 彎頭 Returns | 管帽 Caps | 異徑管 、翻邊短節 Reducers & Lap Joint Stub Ends | 翻邊短節 Lap Joint Stub Ends | ||||||
| DN | NPS | OD 3) 4) | ID 3) | A B C M | A B |  O | K | U | E, E1 | H F | G | R | t |
| 15-65 | 1/2 -21/2 | +1.6 -0.8 | ± 0.8 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 | ± 3 | ± 2 | 0 -1 | 0 -1 | +1.6 0 |
| 80-90 | 3-31/2 | ± 1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 | ± 3 | ± 2 | 0 -1 | 0 -1 | +1.6 0 |
| 100 | 4 | ± 1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 | ± 3 | ± 2 | 0 -1 | 0 -2 | +1.6 0 |
| 125-200 | 5-8 | +2.4 -1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 | ± 6 | ± 2 | 0 -1 | 0 -2 | +1.6 0 |
| 250-450 | 10-18 | +4.0 -3.2 | ± 3.2 | ± 2 | ± 3 | ± 10 | ± 6 | ± 2 | ± 6 | ± 2 | 0 -2 | 0 -2 | +3.2 0 |
| 500-600 | 20-24 | +6.4 -4.8 | ± 4.8 | ± 2 | ± 3 | ± 10 | ± 6 | ± 2 | ± 6 | ± 2 | 0 -2 | 0 -2 | +3.2 0 |
| 650-750 | 26-30 | +6.4 -4.8 | ± 4.8 | ± 3 | ± 6 | --- | --- | --- | ± 10 | ± 5 | --- | --- | --- |
| 800-1200 | 32-48 | +6.4 -4.8 | ± 4.8 | ± 5 | ± 6 | --- | --- | --- | ± 10 | ± 5 | --- | --- | --- |
| 1300-1500 | 52-60 | +6.4 -4.8 | ± 4.8 | ± 5 | --- | --- | --- | --- | --- | --- | --- | --- | --- |
| 1600-1700 | 64-68 | +6.4 -4.8 | ± 4.8 | ± 5 | --- | --- | --- | --- | --- | --- | --- | --- | --- |
| 1800-2000 | 72-80 | +6.4 -4.8 | ± 4.8 | ± 5 | --- | --- | --- | --- | --- | --- | --- | --- | --- |
ASME B16.9對焊管件在石油、化工、天然氣、電力、造船、造紙及建筑給排水等眾多工業管道系統發揮著重要的作用。
石油與天然氣工業：在輸送管線、煉油裝置中，用于連接管道，適應工藝流程中流量變化的需求。
化工與制藥行業：在復雜的工藝管道中，用于調整流體流速和壓力，滿足反應、混合、分離等工序要求。
電力行業：用于電站的鍋爐給水、蒸汽和冷凝水系統中。
市政與建筑給排水：用于主管道與支線、或設備進出口的變徑連接，優化系統水力條件。
| 90度對焊彎頭（LR/SR） | 45度對焊彎頭 | 對焊180度彎頭 |
| ASME B16.9對焊三通 | 對焊四通 | ANSI B16.9 對焊管帽 |
| 同心大小頭 | ASME B16.9偏心大小頭 | 翻遍短節 |
上海著誠管件制造有限公司作為一家專業的工程制造服務商，在工業管道領域深耕多年，集加工制造、定制服務與銷售于一體。公司可承接各類工業管道系統裝配、預制管段加工、鋼結構工程、防護圍欄及非標金屬構件定制項目。從材料切割、成型、打磨到焊接組裝，我們提供一站式加工服務，助力客戶縮短供應鏈、降低成本、提升項目執行效率。
質量把控：嚴格實施質量控制體系，從原料采購、加工工藝到產品交付，全流程把控產品的質量。
定制服務：我們始終堅持以項目需求為基礎，為客戶提供彎曲加工、切割成型、表面打磨、坡口處理及專業焊接等加工制造服務。
專業售后：經驗豐富的業務團隊，為客戶提供專業的技術支持及問題解決方案。
上海著誠管件制造有限公司致力于為客戶提供從圖紙、加工制造再到成品交付的一站式解決方案，歡迎各類工程項目方、承包商及企業客戶來電來圖咨詢，我們將為您提供專業的技術支持與高效的制造服務，期待成為您值得信賴的合作伙伴。
