瀏覽數量： 41 作者： 本站編輯 發布時間： 2024-10-25 來源： 本站
ASME B16.9 對焊大小頭是一種管道連接件，主要用于兩種不同管徑管道之間的連接，起到大小口徑管道焊接之間過渡的作用。對焊大小頭分為兩類，同心大小頭是指圓心在一條直線上的大小頭，適用于管道口徑在同一軸線上變化的場景。偏心大小頭是指圓心不在一條直線上的大小頭，適用于管道口徑在軸線上有偏移的場景。對焊大小頭廣泛用于石油氣管道，工程天然氣管道，化工廠，電廠，造船廠，核電站，制藥，等工業領域。
ASME B16.9 對焊大小頭的規格
Size Range | 3/4" - 60" / DN20 - 1500 |
Thickness Schedule | SCH 10 - SCH 80, SCH 160, XXS |
America Standard | ANSI / ASME B16.9 / MSS SP 43 |
Japan Standard | JIS B2311/2312/2313 |
Germany Standard | DIN2605/2615/2616/2617 |
Europe Standard | EN10253 |
Carbon Steel | Q235, 20#, 35#, 45#, 20G,ASTM A234 WPB/WPC |
Low Temp Carbon Steel | Q345B, 16Mn, ASTM A420 WPL6 |
Pipeline Steel | ASTM A860 WPHY 42 / 46 / 56 / 60 / 65 |
Alloy Steel | ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
Stainless Steel | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L |
對焊大小頭的重量表
Large End | Sch20 | Sch30 | STD | Sch40 | Sch60 | XS | Sch80 | Sch100 | Sch120 | Sch160 | XXS | |
Norminal Size | ||||||||||||
D N | NPS | |||||||||||
20 | 3/4 | 0.06 | 0.07 | 0.07 | 0.09 | 0.09 | 0.12 | 0.15 | ||||
25 | 1 | 0.12 | 0.14 | 0.14 | 0.18 | 0.18 | 0.24 | 0.31 | ||||
32 | 2001/1/4 | 0.16 | 0.19 | 0.19 | 0.25 | 0.25 | 0.32 | 0.45 | ||||
40 | 2001/1/2 | 0.25 | 0.29 | 0.29 | 0.38 | 0.38 | 0.51 | 0.7 | ||||
50 | 2 | 0.37 | 0.46 | 0.46 | 0.63 | 0.63 | 0.93 | 1.2 | ||||
62 | 2002/1/2 | 0.79 | 0.85 | 0.85 | 1.12 | 1.12 | 1.46 | 2 | ||||
80 | 3 | 0.97 | 1.11 | 1.11 | 1.5 | 1.5 | - | 2.09 | 2.71 | |||
90 | 2003/1/2 | 1.28 | 1.52 | 1.52 | 2.09 | 2.09 | - | - | - | |||
100 | 4 | 1.45 | 1.81 | 1.81 | 2.51 | 2.5 | 3.18 | 3.76 | 4.6 | |||
125 | 5 | - | - | 3.04 | 3.04 | - | 4.33 | 4.33 | - | 5.63 | 6.86 | 8.02 |
250 | 10 | 8.18 | 9.99 | 11.8 | 11.8 | 16 | 16 | 18.8 | 22.5 | 26 | 33.7 | 30.4 |
300 | 12 | 11.1 | 14.6 | 16.5 | 17.8 | 24.3 | 21.8 | 29.5 | 35.7 | 41.7 | 53.3 | 41.7 |
350 | 14 | 24.6 | 29.5 | 29.6 | 34.3 | 46 | 39 | 57.4 | 70.8 | 81.5 | 102 | - |
400 | 16 | 30.5 | 36.5 | 36.6 | 48.3 | 62.7 | 48.3 | 79.7 | 96.2 | 112 | 143 | |
450 | 18 | 36.8 | 51.3 | 44.1 | 65.3 | 86.2 | 58.3 | 107 | 130 | 152 | 193 | |
500 | 20 | 65.5 | 86.7 | 65.5 | 102 | 138 | 86.7 | 174 | 213 | 152 | 193 | |
550 | 22 | 72.2 | 95.6 | 72.2 | - | 164 | 95.6 | 209 | 252 | 294 | 376 | |
600 | 24 | 78.9 | 117 | 78.9 | 143 | 199 | 105 | 247 | 306 | 358 | 452 | |

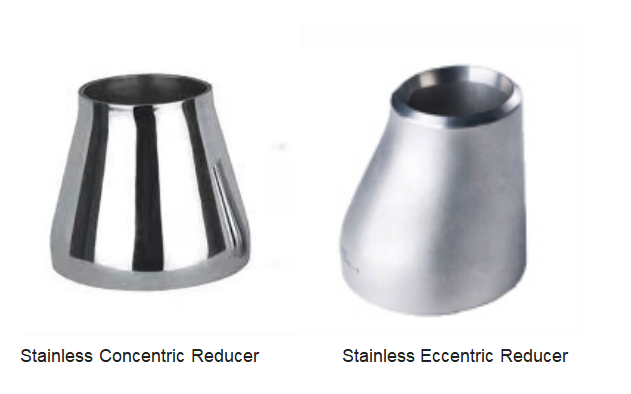

ASME B16.9 對焊大小頭的分類

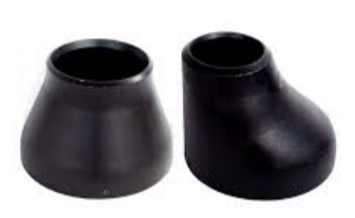

對焊大小頭是鋼制對焊管件的一種，分為同心大小頭和偏心大小頭兩大類。
同心大小頭：其特點在于上下兩個口徑的中心點在同一條直線上，即兩個圓心的連線與管道的中心線重合。這種設計使得流體在通過時，能夠保持較為穩定的流動狀態，減少因方向改變而產生的阻力。適用于需要流體穩定流動的場合，如氣體和垂直流動的液體管道。在這些場合中，同心大小頭能夠減少流體流動的阻力，提高流體輸送效率。
偏心大小頭：與同心大小頭不同，偏心大小頭的上下兩個口徑的圓心并不在同一條直線上，存在一定的偏心距。這種設計在某些特定場合下具有獨特的優勢，如方便排氣或排液，以及適應特定的安裝環境。適用于水平安裝的液體管道，特別是那些需要排氣或排液的場合，如石油、化學和食品等行業的管道。其偏心設計使得管道在連接時能夠更加方便地調整方向，滿足特定的安裝需求。
標準和材質
對焊同心大小頭和偏心大小頭的標準和材質是一樣的
Material | Stainless Steel ASME A403 304, 304L, 316, 316L, 304/304L, 316/316L, |
Standard | ANSI B16.9, ANSI B16.28, MSS-SP-43 Type A, MSS-SP-43 Type B, |
Thickness | Schedule 5S, 10S, 20S, S10, S20, S30, STD, 40S, S40, S60, XS, 80S, S80, S100, S120, S140, S160, XXS and etc. |
Size | 1/2"~80" |
Material | Carbon Steel ASME A234 WPB/WPC |
Standard | ANSI B16.9, ANSI B16.28, |
Thickness | Schedule 5S, 10S, 20S, S10, S20, S30, STD, 40S, S40, S60, XS, 80S, S80, S100, S120, S140, S160, XXS and etc. |
Size | 1/2"~80" |
對焊大小頭的優勢
ASME B16.9 對焊大小頭作為管道系統中常用的連接部件，具有多方面的優勢。
●密封性能好
通過焊接的方式將大小頭與鋼管連接起來，形成一個完整的密封結構。這種連接方式能夠有效地防止氣體、液體等物質的泄漏，確保管道系統的安全穩定運行。特別是在高壓管道系統中，其密封性能更是顯得尤為重要。
●承受壓力等級高
其結構緊湊、強度高，能夠承受較大的內壓和外力作用，確保管道系統在各種工況下都能保持穩定運行。
●結構緊湊，外形美觀
大小頭的結構設計合理，外形美觀，能夠節省管道系統的空間，使整體布局更加緊湊、合理。同時，其美觀的外觀也能夠提升管道系統的整體形象。
●耐腐蝕性強
大小頭可選用多種耐腐蝕材料制成，如不銹鋼、合金鋼等。這些材料具有良好的耐腐蝕性能，能夠在各種腐蝕性介質中保持穩定運行。因此，大小頭特別適用于需要處理腐蝕性物質的管道系統。
