管道系統作為現代工業領域不可或缺的基礎設施，承擔著輸送各種介質的重要任務。而對焊管件作為管道系統中的重要連接部件，其質量與性能直接影響著整個系統的安全與穩定運行。ASME B16.9 管件憑借其嚴格的標準規范、豐富的種類、優良的材料特性、先進的生產工藝以及廣泛的應用范圍，成為眾多工業項目的不二之選。
ASME B16.9 是由美國機械工程師協會（ASME）專門針對對焊管件發布的一項重要標準。該標準詳細規定了對焊管件的尺寸、公差、承壓、測試方法以及標識要求等關鍵內容，確保了管件在工業應用中的兼容性與完整性。其尺寸范圍從1/2英寸 至 48英寸（DN 15 至 DN 1200），適用于各種可生產壁厚的管件。遵循 ASME B16.9 標準制造的對焊管件，能在不同的工業環境中實現準確對接與高效運行，為管道系統的可靠性提供了堅實保障。
ASME B16.9管件的種類和尺寸

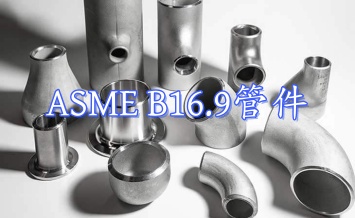

ASME B16.9管件種類豐富多樣，以滿足管道系統的不同需求。常見的類型包括對焊彎頭、三通、大小頭、管帽和翻邊短節等。
對焊彎頭
用于改變管道的方向，按彎曲半徑可分為長半徑彎頭（1.5D）和短半徑彎頭（1D）；按照彎曲角度可分為45度彎頭，90度彎頭和180度彎頭。按制造工藝，彎頭又可分為推制彎頭、擠壓彎頭和焊制斜接彎頭。
Nominal Size | Outside Diameter at Bevel | Center to End | Center to Center | Back to Face | |||||
90° Elbows | 45° Elbows |
| |||||||
DN | NPS | OD | A | B | O | K | |||
LR | SR | LR | LR | SR | LR | SR | |||
15 | 1/2 | 21.3 | 38 | 16 | 76 | 48 | |||
20 | 3/4 | 26.7 | 38 | 19 | 76 | 51 | |||
25 | 1 | 33.4 | 38 | 25 | 22 | 76 | 51 | 56 | 41 |
32 | 1 1/4 | 42.2 | 48 | 32 | 25 | 95 | 64 | 70 | 52 |
40 | 1 1/2 | 48.3 | 57 | 38 | 29 | 114 | 76 | 83 | 62 |
50 | 2 | 60.3 | 76 | 51 | 35 | 152 | 102 | 106 | 81 |
65 | 2 1/2 | 73.0 | 95 | 64 | 44 | 190 | 127 | 132 | 100 |
80 | 3 | 88.9 | 114 | 76 | 51 | 229 | 152 | 159 | 121 |
90 | 3 1/2 | 101.6 | 133 | 89 | 57 | 267 | 178 | 184 | 140 |
100 | 4 | 114.3 | 152 | 102 | 64 | 305 | 203 | 210 | 159 |
125 | 5 | 141.3 | 190 | 127 | 79 | 381 | 254 | 262 | 197 |
150 | 6 | 168.3 | 229 | 152 | 95 | 457 | 305 | 313 | 237 |
200 | 8 | 219.1 | 305 | 203 | 127 | 610 | 406 | 414 | 313 |
250 | 10 | 273.0 | 381 | 254 | 159 |
| 508 | 518 | 391 |
300 | 12 | 323.8 | 457 | 305 | 190 | 914 | 609 | 619 | 467 |
350 | 14 | 355.6 | 533 | 356 | 222 | 1067 | 711 | 711 | 533 |
400 | 16 | 406.4 | 610 | 406 | 254 | 1219 | 813 | 813 | 610 |
450 | 18 | 457.0 | 686 | 457 | 286 | 1372 | 914 | 914 | 686 |
500 | 20 | 508.0 | 762 | 508 | 318 | 1524 | 1016 | 1016 | 762 |
550 | 22 | 559.0 | 838 | 559 | 343 | 1676 | 1118 | 1118 | 838 |
600 | 24 | 610.0 | 914 | 610 | 381 | 1829 | 1219 | 1219 | 914 |
650 | 26 | 660.0 | 991 | 660 | 406 | ||||
700 | 28 | 711.0 | 1067 | 711 | 438 | ||||
750 | 30 | 762.0 | 1143 | 762 | 470 | ||||
800 | 32 | 813.0 | 1219 | 813 | 502 | ||||
850 | 34 | 864.0 | 1295 | 864 | 533 | ||||
900 | 36 | 914.0 | 1372 | 914 | 565 | ||||
950 | 38 | 965.0 | 1448 | 965 | 600 | ||||
1000 | 40 | 1016.0 | 1524 | 1016 | 632 | ||||
1050 | 42 | 1067.0 | 1600 | 1067 | 660 | ||||
1100 | 44 | 1118.0 | 1676 | 1118 | 695 | ||||
1150 | 46 | 1168.0 | 1753 | 1168 | 727 | ||||
1200 | 48 | 1219.0 | 1829 | 1219 | 759 | ||||
ASME B16.9對焊三通

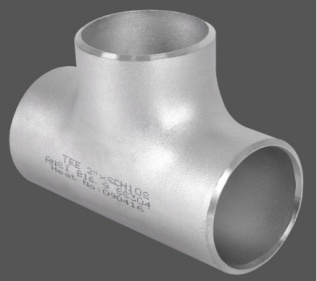

按照支管口徑可分為等徑三通和異徑三通。等徑三通三個端口直徑相同，用于連接三根相同管徑的管道；異徑三通則可連接不同管徑的管道，實現介質的分流或合流，其中 Y 型三通可使流體以一定角度分支，在特定的管道布局中發揮重要作用。

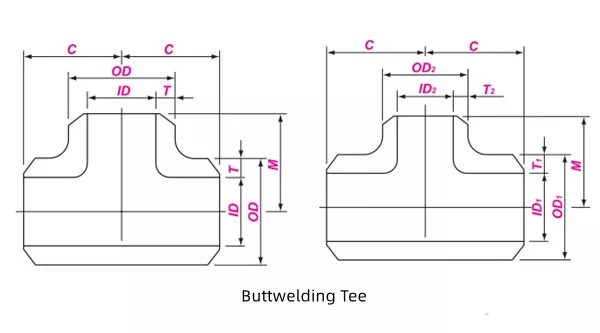

Nominal Size | Outside Diameter at Bevel | Center to End | ||
DN | NPS | OD1×OD2 | C | M |
15 | 1/2 | 21.3 | 25 | 25 |
20 | 3/4 | 26.7 | 29 | 29 |
25 | 1 | 33.4 | 38 | 38 |
32 | 11/4 | 42.2 | 48 | 48 |
40 | 11/2 | 48.3 | 57 | 57 |
50 | 2 | 60.3 | 64 | 64 |
65 | 21/2 | 73.0 | 76 | 76 |
80 | 3 | 88.9 | 86 | 86 |
90 | 31/2 | 101.6 | 95 | 95 |
100 | 4 | 114.3 | 105 | 105 |
125 | 5 | 141.3 | 124 | 124 |
150 | 6 | 168.3 | 143 | 143 |
200 | 8 | 219.1 | 178 | 178 |
250 | 10 | 273.0 | 216 | 216 |
300 | 12 | 323.8 | 254 | 254 |
350 | 14 | 355.6 | 279 | 279 |
400 | 16 | 406.4 | 305 | 305 |
450 | 18 | 457.0 | 343 | 343 |
500 | 20 | 508.0 | 381 | 381 |
550 | 22 | 559.0 | 419 | 419 |
600 | 24 | 610.0 | 432 | 432 |
650 | 26 | 660.0 | 495 | 495 |
700 | 28 | 711.0 | 521 | 521 |
750 | 30 | 762.0 | 559 | 559 |
800 | 32 | 813.0 | 597 | 597 |
850 | 34 | 864.0 | 635 | 635 |
900 | 36 | 914.0 | 673 | 673 |
950 | 38 | 965.0 | 711 | 711 |
1000 | 40 | 1016.0 | 749 | 749 |
1050 | 42 | 1067.0 | 762 | 711 |
1100 | 44 | 1118.0 | 813 | 762 |
1150 | 46 | 1168.0 | 851 | 800 |
1200 | 48 | 1219.0 | 889 | 838 |
對焊大小頭

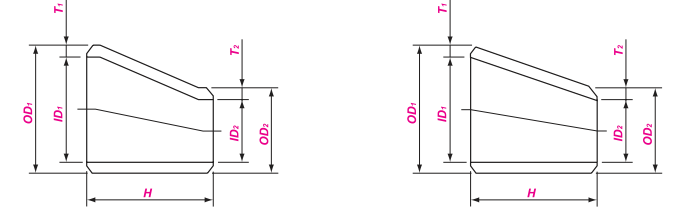

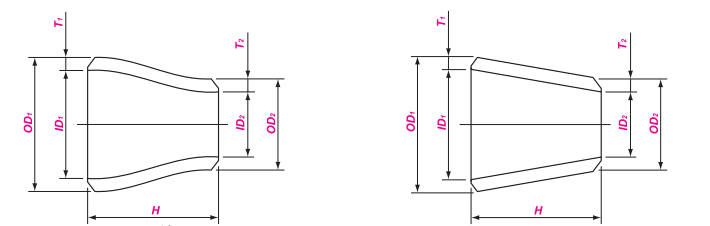

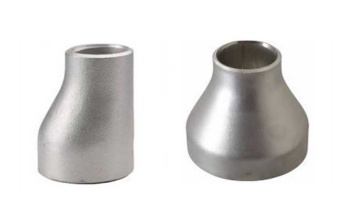

分為同心大小頭和偏心大小頭。同心異徑管大端和小端的中心軸線重合，主要用于改變管道直徑，使流體平穩過渡；偏心異徑管大端和小端的一側外壁在一條直線上，常用于需要控制流體高度或避免積液的場合。
OD1 | OD2 | END TO END |
NPS | NPS | H |
3/4 | 3/8 - 1/2 | 38 |
1 | 1/2 - 3/4 | 51 |
1-1/4 | 1/2 - 1 | 51 |
1-1/2 | 1/2 - 1-1/4 | 64 |
2 | 3/4 - 1-1/2 | 76 |
2-1/2 | 1 - 2 | 89 |
3 | 1-1/4 - 2-1/2 | 102 |
4 | 2 - 3-1/2 | 102 |
5 | 2 - 4 | 127 |
6 | 2-1/2 - 5 | 140 |
8 | 3-1/2 - 6 | 152 |
10 | 4 - 8 | 178 |
12 | 5 - 10 | 203 |
14 | 6 - 12 | 330 |
16 | 6 - 14 | 356 |
18 | 8 - 16 | 381 |
20 | 10 - 18 | 508 |
22 | 12 - 20 | 508 |
24 | 12 - 22 | 508 |
26 | 12 - 24 | 610 |
28 | 14 - 26 | 610 |
30 | 14 - 28 | 610 |
32 | 20 - 30 | 610 |
34 | 22 - 32 | 610 |
36 | 22 - 34 | 610 |
38 | 24 - 36 | 610 |
40 | 28 - 38 | 610 |
42 | 28 - 40 | 610 |
44 | 32 - 42 | 610 |
46 | 34 - 44 | 711 |
48 | 36 - 46 | 711 |

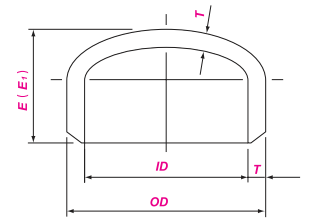

ASME B16.9管帽：用于封閉管道末端，標準橢圓型管帽則可承受較高壓力，在高壓管道系統中廣泛應用。
DN | NPS | OD | E | E1 |
15 | 1/2 | 21.3 | 25 | 25 |
20 | 3/4 | 26.7 | 25 | 25 |
25 | 1 | 33.4 | 38 | 38 |
32 | 11/4 | 42.2 | 38 | 38 |
40 | 11/2 | 48.3 | 38 | 38 |
50 | 2 | 60.3 | 38 | 44 |
65 | 21/2 | 73.0 | 38 | 51 |
80 | 3 | 88.9 | 51 | 64 |
90 | 31/2 | 101.6 | 64 | 76 |
100 | 4 | 114.3 | 64 | 76 |
125 | 5 | 141.3 | 76 | 89 |
150 | 6 | 168.3 | 89 | 102 |
200 | 8 | 219.1 | 102 | 127 |
250 | 10 | 273.0 | 127 | 152 |
300 | 12 | 323.8 | 152 | 178 |
350 | 14 | 355.6 | 165 | 191 |
400 | 16 | 406.4 | 178 | 203 |
450 | 18 | 457.0 | 203 | 229 |
500 | 20 | 508.0 | 229 | 254 |
550 | 22 | 559.0 | 254 | 254 |
600 | 24 | 610.0 | 267 | 305 |
650 | 26 | 660.0 | 267 | --- |
700 | 28 | 711.0 | 267 | --- |
750 | 30 | 762.0 | 267 | --- |
800 | 32 | 813.0 | 267 | --- |
850 | 34 | 864.0 | 267 | --- |
900 | 36 | 914.0 | 267 | --- |
950 | 38 | 965.0 | 305 | --- |
1000 | 40 | 1016.0 | 305 | --- |
1050 | 42 | 1067.0 | 305 | --- |
1100 | 44 | 1118.0 | 343 | --- |
1150 | 46 | 1168.0 | 343 | --- |
1200 | 48 | 1219.0 | 343 | --- |

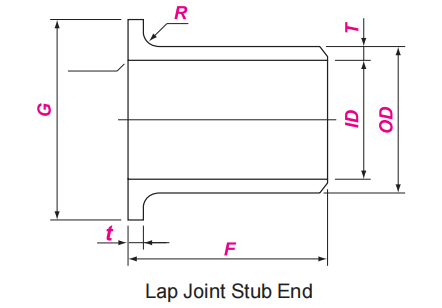

翻邊短節：配合松套法蘭用于管道連接，提供了一種便于安裝和維護的連接方式，能有效減少管道連接處的泄漏風險。
DN | NPS | OD | F | R | G | SCH40 WEIGHT | ||||
Max. | Min. | Long Type | Short Type | A | Bmax | LP (kg) | SP (kg) | |||
15 | 1/2 | 22.8 | 20.5 | 76 | 51 | 3 | 0.8 | 35 | 0.12 | 0.09 |
20 | 3/4 | 28.1 | 25.9 | 76 | 51 | 3 | 0.8 | 43 | 0.16 | 0.12 |
25 | 1 | 35.0 | 32.6 | 102 | 51 | 3 | 0.8 | 51 | 0.32 | 0.18 |
32 | 11/4 | 43.6 | 41.4 | 102 | 51 | 5 | 0.8 | 64 | 0.43 | 0.25 |
40 | 11/2 | 49.9 | 47.5 | 102 | 51 | 6 | 0.8 | 73 | 0.52 | 0.31 |
50 | 2 | 62.4 | 59.5 | 152 | 64 | 8 | 0.8 | 92 | 1.02 | 0.52 |
65 | 21/2 | 75.3 | 72.2 | 152 | 64 | 8 | 0.8 | 105 | 1.60 | 0.81 |
80 | 3 | 91.3 | 88.1 | 152 | 64 | 10 | 0.8 | 127 | 2.11 | 1.10 |
90 | 31/2 | 104.0 | 100.8 | 152 | 76 | 10 | 0.8 | 140 | 2.55 | 1.52 |
100 | 4 | 116.7 | 113.5 | 152 | 76 | 11 | 0.8 | 157 | 3.05 | 1.80 |
125 | 5 | 144.3 | 140.5 | 203 | 76 | 11 | 1.6 | 186 | 5.42 | 2.25 |
150 | 6 | 171.3 | 167.5 | 203 | 89 | 13 | 1.6 | 216 | 7.02 | 3.59 |
200 | 8 | 222.1 | 218.3 | 203 | 102 | 13 | 1.6 | 270 | 10.6 | 5.98 |
250 | 10 | 277.2 | 272.3 | 254 | 127 | 13 | 1.6 | 324 | 18.4 | 10.2 |
300 | 12 | 328.0 | 323.1 | 254 | 152 | 13 | 1.6 | 381 | 22.8 | 14.9 |
350 | 14 | 359.9 | 354.8 | 305 | 152 | 13 | 1.6 | 413 | 28.7 | 15.8 |
400 | 16 | 411.0 | 405.6 | 305 | 152 | 13 | 1.6 | 470 | 33.1 | 18.9 |
450 | 18 | 462.0 | 456.0 | 305 | 152 | 13 | 1.6 | 533 | 38.0 | 22.0 |
500 | 20 | 514.0 | 507.0 | 305 | 152 | 13 | 1.6 | 584 | 42.3 | 24.3 |
550 | 22 | 565.0 | 558.0 | 305 | 152 | 13 | 1.6 | 641 | - | - |
600 | 24 | 616.0 | 609.0 | 305 | 152 | 13 | 1.6 | 692 | 51.2 | 29.6 |
ASME B16.9管件通常采用優質材料制造，常見的有碳鋼、不銹鋼和合金鋼等。
碳鋼管件：ASTM A234 WPB碳鋼材料，是碳鋼管件中常用的材料之一。具有良好的強度和韌性，價格相對較低，適用于一般工業環境下的高壓、高溫介質輸送，如在石油、天然氣輸送管道中廣泛應用。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Mo | Ni | Cu | V |
| ASTM A234 WPB | MIN | 0.29 | 0.10 | ||||||||
| MAX | 0.30 | 1.06 | 0.050 | 0.058 | 0.40 | 0.15 | 0.40 | 0.40 | 0.08 |
機械性能
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | HARDNESS |
| ASTM A234 WPB | 415 min | 240 min | 22 min | 197 max |
不銹鋼管件：ASTM A403 WP304/316等奧氏體系列不銹鋼，由此類材料制作而成的不銹鋼對焊管件具有出色的耐腐蝕性，能在惡劣的腐蝕環境中保持良好的性能。在海洋工程、化工等領域，由于介質具有較強的腐蝕性，不銹鋼管件成為理想選擇。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo |
| ASTM A403 WP304 | MIN | 8.0 | 18.0 | ||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | ||
| ASTM A403 WP316 | MIN | 10.00 | 16.00 | 2.00 | |||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.00 | 18.00 | 3.00 |
機械性能
| MATERIAL | ASTM A403 WP304 | ASTM A403 WP316 |
| T.S (MPA) | 515 min | 515 min |
| Y.S (MPA) | 205 min | 205 min |
| EL % | 28 min | 28 min |
合金鋼管件：適用于極端溫度和壓力條件下的工作環境，合金元素的添加賦予了管件更高的強度和抗蠕變性能，使其能夠在復雜工況下穩定運行。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Mo |
| ASTM A234 WP12 CL1 | MIN | 0.050 | 0.30 | 0.80 | 0.440 | |||
| MAX | 0.200 | 0.80 | 0.045 | 0.045 | 0.60 | 1.25 | 0.650 | |
| ASTM A234 WP11 CL1 | MIN | 0.050 | 0.30 | 0.50 | 1.00 | 0.440 | ||
| MAX | 0.150 | 0.60 | 0.030 | 0.030 | 1.00 | 1.50 | 0.660 |
機械性能
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % |
| ASTM A234 WP12 CL1 | 415 min | 220min | 30min |
| ASTM A234 WP11 CL1 | 415 min | 205 min | 30min |
ASME B16.9管件的生產工藝先進且成熟，主要包括以下幾種：
1.推制成型：常用對焊彎頭的批量生產。通過將管坯置于特定模具中，利用推制機推動管坯，使其在模具中逐漸變形，從而形成所需的彎頭形狀。這種工藝能夠保證管件的尺寸精度和表面質量，且生產效率較高。
2.鋼板卷焊：適用于大口徑管件（一般 DN350 以上）的制造。先將鋼板按照設計尺寸卷制成筒狀，然后進行焊接，形成管件的主體結構。焊接過程嚴格遵循相關標準，確保焊縫質量可靠。對于一些特殊形狀的大口徑管件，鋼板卷焊工藝具有較強的靈活性。
3.熱模壓成型：這是制造大小頭等管件的常用工藝。以與產品大端相同直徑和壁厚的鋼管或鋼板卷制的筒形管坯為原料，通過局部加熱在胎模具中擠壓縮頸成型。該工藝制造的管件兩端具有一定長度的直管段，延長了產品變形部位與管端焊道的距離，減小了管道對接部位的復雜應力。熱模壓成型過程包括下料、局部加熱、壓制成型、去端整形、焊縫檢測、熱處理、表面處理和成品檢驗等多個環節，每個環節都嚴格把控質量，確保最終產品符合 ASME B16.9標準。
ASME B16.9管件憑借其優良的性能，在眾多行業中得到廣泛應用。
1.能源領域：在石油和天然氣開采、輸送過程中，管道系統需要承受高壓、腐蝕等惡劣條件。ASME B16.9管件的高強度和耐腐蝕性確保了油氣輸送的安全與穩定。
2.化工行業：化工生產中涉及多種腐蝕性介質的輸送，對管件的耐腐蝕性要求極高。不銹鋼材質的對焊管件在化工管道系統中廣泛應用，可有效防止介質泄漏，保障生產安全。
3.建筑與基礎設施：在城市燃氣管道、工業供水網絡等基礎設施建設中，對焊管件的標準化設計和高質量制造，使得管道系統的安裝更加便捷、可靠。其良好的密封性和耐壓性能，確保了燃氣和水的穩定供應，為城市的正常運轉提供了保障。
4.其他行業：在船舶制造、食品飲料、制藥等行業，ASME B16.9管件同樣有著廣泛的應用。在船舶的海水冷卻系統、食品飲料的流體輸送管道以及制藥行業的純凈物料輸送管道中，對焊管件都以其優質的性能滿足了不同行業的特殊需求。
隨著工業技術的不斷進步和對管道系統性能要求的日益提高，ASME B16.9管件未來將呈現以下發展趨勢：
1.材料創新：研發更高性能的材料，以滿足極端工況和特殊介質輸送的需求。開發新型耐腐蝕合金材料，提高管件在強腐蝕、高溫高壓等復雜環境下的使用壽命；探索高強度、低密度的材料，減輕管件重量的同時不降低其性能，從而降低管道系統的建設和運行成本。
2.制造工藝優化：進一步提升生產工藝的精度和效率，降低生產成本。引入先進的數字化制造技術，如3D打印、數控加工等，實現管件的定制化生產和制造；采用智能化生產設備，實時監測和控制生產過程，提高產品質量的穩定性和一致性。
3.綠色環保：注重生產過程的節能減排，開發環保型生產工藝。采用節能型加熱設備和先進的余熱回收技術，降低能源消耗；優化表面處理工藝，減少有害物質的排放，實現管件生產的綠色可持續發展。
4.標準化與國際化：隨著全球經濟一體化的推進，ASME B16.9標準將不斷完善并與國際標準進一步接軌，促進管件產品在全球范圍內的流通和應用。加強國際間的技術交流與合作，共同推動管件行業的發展，為全球工業建設提供更加優質、可靠的產品和服務。
ASME B16.9管件以其嚴格的標準、豐富的種類、明確的尺寸規范、合理的重量范圍、優良的材料特性、先進的生產工藝和廣泛的應用范圍，在工業管道系統中占據著重要地位。其未來的發展趨勢也將緊密圍繞工業發展的需求，不斷創新和進步。無論是現有的工業項目，還是未來的新興產業，ASME B16.9管件都將持續為管道系統的安全、高效運行提供堅實保障，是值得信賴的工業管件選擇。
