瀏覽數量： 78 作者： 本站編輯 發布時間： 2024-11-12 來源： 本站

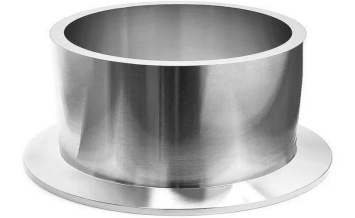

ASME B16.9 翻邊短節的一端具有翻邊結構。這個翻邊通常是為了便于與其他法蘭或管件進行連接。ASME B16.9 是美國機械工程師協會（ASME）制定的關于工廠制造的鍛鋼對焊管件標準。翻邊短節作為其中一種管件，在管道系統中具有特定的功能和應用要求。翻邊的形狀和尺寸遵循ASME B16.9 標準，包括翻邊的外徑、厚度等參數。
短節主體部分連接著翻邊和另一端的接口。其長度根據不同的應用需求和標準規定而定。短節的壁厚是根據管道系統的壓力等級、管徑以及所使用的材料等因素確定的。一般來說，在高壓管道系統中，短節的壁厚會相應增加，以承受更高的壓力。短節的內徑與管道的內徑相匹配，以保證流體在管道中的順暢流動，減少因管徑變化而產生的壓力損失和紊流現象。
翻邊短節的規格
Type | Long Pattern (LP) and Short Pattern (SP) |
Size Range | 1/2” - 24” / DN15 - 600 |
Thickness Schedule | SCH 10 - SCH 160, XXS |
China Standard | GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409 |
America Standard | ANSI / ASME B16.9 / MSS SP 43 |
Japan Standard | JIS B2311/2312/2313 |
Germany Standard | DIN2605/2615/2616/2617 |
Europe Standard | EN10253 |
Carbon Steel | Q235, 20#, 35#, 45#, 20G,ASTM A234 WPB/WPC |
Low Temp Carbon Steel | Q345B, 16Mn, ASTM A420 WPL6 |
Pipeline Steel | ASTM A860 WPHY 42 / 46 / 56 / 60 / 65 |
Alloy Steel | ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
Stainless Steel | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317,347,904L |
Duplex Stainless Steel | ASTM A815 S32205, S31803, 32750, 32760 |
對焊翻邊短節的尺寸和重量
ASME B16.9 翻邊短節的尺寸由1/2”到24”,厚度有SCH10，SCH20，STD，SCH40，SCH60，SCH80，SCHXS，SCH100，SCH120，SCH140，SCH160，SCHXXS.

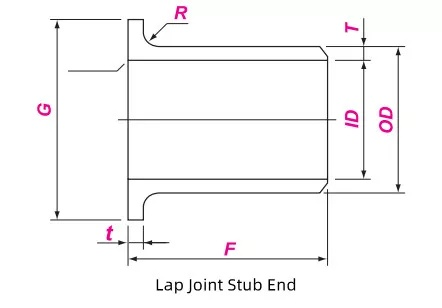

DN | NPS | OD | F | R | G | SCH40 WEIGHT | ||||
Max. | Min. | Long Type | Short Type | A | Bmax | LP (kg) | SP (kg) | |||
15 | 1/2 | 22.8 | 20.5 | 76 | 51 | 3 | 0.8 | 35 | 0.12 | 0.09 |
20 | 3/4 | 28.1 | 25.9 | 76 | 51 | 3 | 0.8 | 43 | 0.16 | 0.12 |
25 | 1 | 35.0 | 32.6 | 102 | 51 | 3 | 0.8 | 51 | 0.32 | 0.18 |
32 | 11/4 | 43.6 | 41.4 | 102 | 51 | 5 | 0.8 | 64 | 0.43 | 0.25 |
40 | 11/2 | 49.9 | 47.5 | 102 | 51 | 6 | 0.8 | 73 | 0.52 | 0.31 |
50 | 2 | 62.4 | 59.5 | 152 | 64 | 8 | 0.8 | 92 | 1.02 | 0.52 |
65 | 21/2 | 75.3 | 72.2 | 152 | 64 | 8 | 0.8 | 105 | 1.60 | 0.81 |
80 | 3 | 91.3 | 88.1 | 152 | 64 | 10 | 0.8 | 127 | 2.11 | 1.10 |
90 | 31/2 | 104.0 | 100.8 | 152 | 76 | 10 | 0.8 | 140 | 2.55 | 1.52 |
100 | 4 | 116.7 | 113.5 | 152 | 76 | 11 | 0.8 | 157 | 3.05 | 1.80 |
125 | 5 | 144.3 | 140.5 | 203 | 76 | 11 | 1.6 | 186 | 5.42 | 2.25 |
150 | 6 | 171.3 | 167.5 | 203 | 89 | 13 | 1.6 | 216 | 7.02 | 3.59 |
200 | 8 | 222.1 | 218.3 | 203 | 102 | 13 | 1.6 | 270 | 10.6 | 5.98 |
250 | 10 | 277.2 | 272.3 | 254 | 127 | 13 | 1.6 | 324 | 18.4 | 10.2 |
300 | 12 | 328.0 | 323.1 | 254 | 152 | 13 | 1.6 | 381 | 22.8 | 14.9 |
350 | 14 | 359.9 | 354.8 | 305 | 152 | 13 | 1.6 | 413 | 28.7 | 15.8 |
400 | 16 | 411.0 | 405.6 | 305 | 152 | 13 | 1.6 | 470 | 33.1 | 18.9 |
450 | 18 | 462.0 | 456.0 | 305 | 152 | 13 | 1.6 | 533 | 38.0 | 22.0 |
500 | 20 | 514.0 | 507.0 | 305 | 152 | 13 | 1.6 | 584 | 42.3 | 24.3 |
550 | 22 | 565.0 | 558.0 | 305 | 152 | 13 | 1.6 | 641 | - | - |
600 | 24 | 616.0 | 609.0 | 305 | 152 | 13 | 1.6 | 692 | 51.2 | 29.6 |
什么是ASME B16.9 管件？
對焊管件是一種通過對焊工藝將管件與管道或其他管件連接在一起的管件類型。對焊是將焊件沿整個接觸面焊合的焊接方法，在對焊管件的制造和使用中，這種焊接方式能夠提供高強度、密封性能較好的連接。
根據加工工藝的不同，對焊管件可以分為有焊縫和無焊縫兩種。

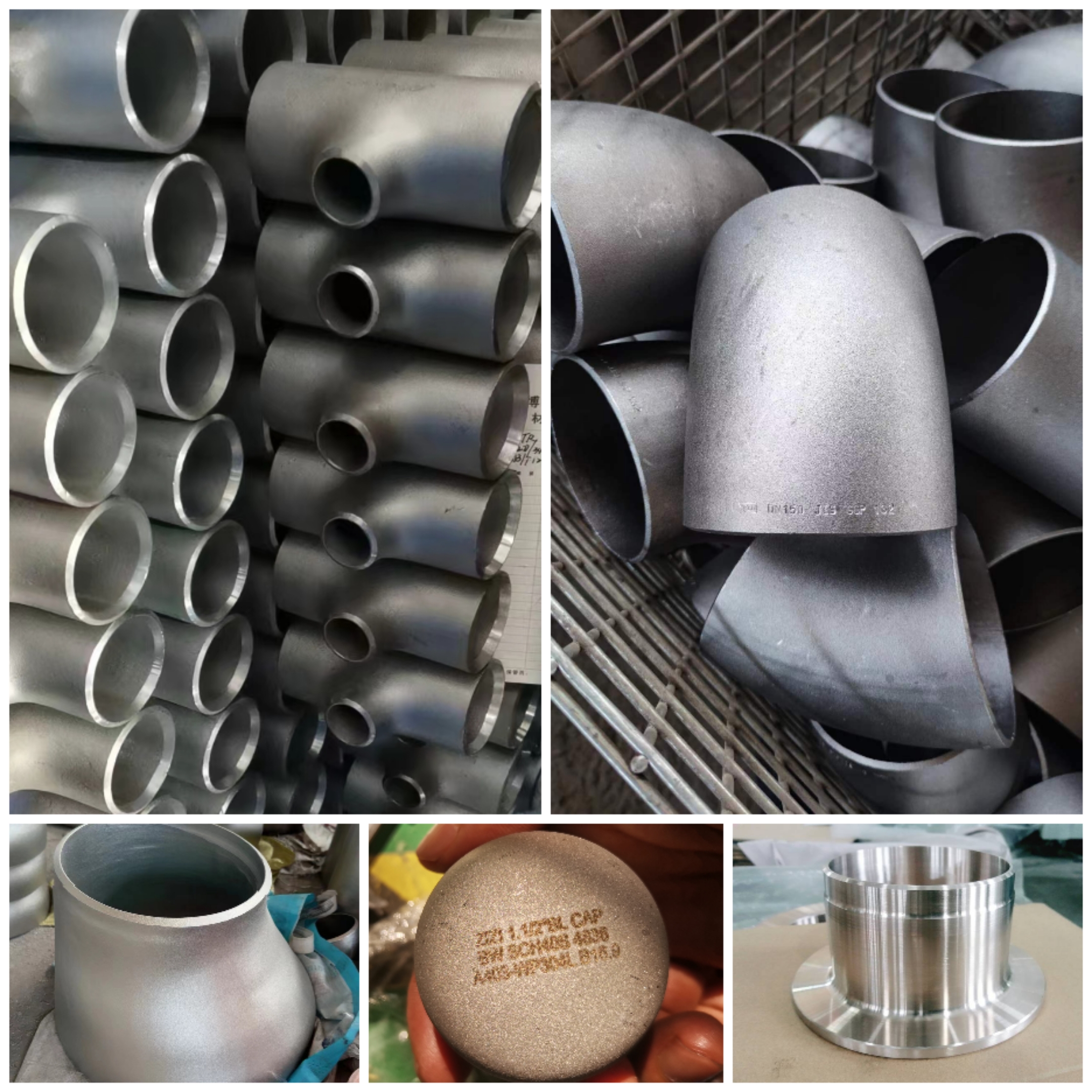

對焊管件按照形狀分為以下幾類：
彎頭：用于改變管道的方向，常見的角度有45度、90度和180度等。
三通：用于連接三條管道，實現流體的分流或合流。
四通：用于連接四條管道，實現更復雜的流體流向控制。
異徑管：用于連接不同直徑的管道，實現管道系統的過渡。
管帽：用于封閉管道的一端，防止流體泄漏。
翻邊短節：ASME B16.9 翻邊短節連接不同類型的管道，提供一種有效的過渡連接方式。
對焊管件的材質多種多樣，常見的有碳鋼、低溫鋼、管線鋼、合金鋼、不銹鋼等。這些材質的選擇取決于管件的使用環境和要求。
ASME B16.9 翻邊短節的應用領域
●石油化工行業
在石油煉制和化工生產過程中，ASME B16.9 翻邊短節被廣泛應用。在化工裝置中，對于腐蝕性介質的輸送管道，翻邊短節可以確保管道系統的密封和連接可靠性，防止介質泄漏，保障生產安全。
●電力行業
在火力發電和核能發電系統中，翻邊短節也有重要應用。在蒸汽管道系統中，它可以用于連接不同壓力等級或管徑的管道，保證蒸汽的高效輸送。
●建筑暖通行業
翻邊短節可用于連接不同規格的管道，如空調冷凍水管道、熱水管道等。它可以在保證管道連接的同時，滿足系統對密封性和美觀性的要求，并且便于管道系統的安裝、維護和檢修。
