在現代工業管道系統中，大小頭（異徑管）作為連接不同管徑的關鍵組件，其性能直接關系到整個系統的安全性和運行效率。ASME B16.9 合金鋼大小頭（Reducer）憑借其卓越的機械性能、優異的耐腐蝕性和廣泛的應用適應性，已成為石油、化工、電力等行業優先選擇的管件。
上海著誠管件制造有限公司專業生產不同材質和不同種類的管件嚴格遵循國際標準（如EN 1092-1、ASME B16.5 等），為全球客戶提供高品質的管道連接解決方案。
大小頭（Reducer），又稱異徑管，是管道系統中用于連接不同管徑的管件，主要作用是實現管徑的平穩過渡，確保流體順暢流動，減少湍流和壓力損失。大小頭有兩種主要類型：
?同心大小頭（Concentric Reducer）
結構設計：兩端中心線對齊，內徑呈漸變收縮或擴大。
應用：適用于需要均勻變徑且避免流體擾動的場合。
優點：安裝簡單，適合大多數管道系統。
?偏心大小頭（Eccentric Reducer）
結構設計：一端中心線偏移（通常偏移量為大小頭長度的一半）。
應用：適用于有特殊流體流動要求的系統
優點：能夠有效避免管道內氣體或固體的積聚，保證流體流動的連續性和穩定性。
ASME B16.9 是由美國機械工程師協會（American Society of Mechanical Engineers）發布的一項國際標準，主要用于管道系統中焊接管件的規格規定，包括彎頭、大小頭（異徑管）、三通和四通等管道配件。它為管道連接部件的制造、安裝、測試和質量控制提供了詳細的技術規范，確保了管道系統的安全性、可靠性和長期運行的穩定性。
ASME B16.9 標準的主要內容：
?尺寸和公差：包括外徑（OD）、壁厚（WT）、長度（L）等指標。
?材質要求：常見材質包括碳鋼、不銹鋼、合金鋼、低溫鋼、高溫合金鋼等。
?制造工藝：常見的制造方法包括鍛造、鑄造、焊接等。
?壓力等級和工作溫度：準規定了不同壓力等級（如：PN2.5、PN6、PN10、PN16、PN25、PN40 等）和溫度要求。
?質量控制和檢驗：包括尺寸檢測、無損檢測（如X光探傷、超聲波檢測）、壓力測試等。
特性 | 同心大小頭（Concentric Reducer） | 偏心大小頭（Eccentric Reducer） |
軸心對齊 | 兩端的軸心對齊，對稱錐形 | 中心線偏移，平底或平頂 |
外形 | 管道內外徑均勻變化，呈對稱形狀 | 一側內外徑不同，管道變化呈偏心形狀 |
流體控制 | 流體流動平穩，但對氣體或固體顆粒積聚處理較差 | 能有效防止氣體或固體積聚，確保流體連續流動 |
適用場景 | 適用于水平管道，連接兩個不同直徑的管道 | 適用于垂直管道或要求避免氣體積聚的場合 |
安裝簡易性 | 安裝簡便，適用于大多數管道系統 | 安裝較為復雜，特別是在有特殊流動控制需求時 |
常見用途 | 常用于石油、天然氣、電力等行業的水平管道系統 | 常用于化工、冶金等有氣體、液體混合物的管道系統 |
優點 | 安裝簡便、成本低，適合大多數標準管道連接需求 | 有效控制流體流動，防止氣體或固體積聚，提高系統穩定性 |
化學成分：
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Mo |
ASTM A234 WP5 CL1,CL3 | MIN | 0.30 | 4.00 | 0.440 | ||||
MAX | 0.150 | 0.60 | 0.040 | 0.030 | 0.50 | 6.00 | 0.650 | |
ASTM A234 WP11 CL1 | MIN | 0.050 | 0.30 | 0.50 | 1.00 | 0.440 | ||
MAX | 0.150 | 0.60 | 0.030 | 0.030 | 1.00 | 1.50 | 0.660 | |
ASTM A234 WP11 CL2,CL3 | MIN | 0.050 | 0.30 | 0.50 | 1.00 | 0.440 | ||
MAX | 0.200 | 0.80 | 0.040 | 0.040 | 1.00 | 1.50 | 0.650 | |
ASTM A234 WP12 | MIN | 0.050 | 0.30 | 0.80 | 0.440 | |||
MAX | 0.200 | 0.80 | 0.045 | 0.045 | 0.60 | 1.25 | 0.650 | |
ASTM A234 WP22 CL1,CL3 | MIN | 0.050 | 0.30 | 1.90 | 0.870 | |||
MAX | 0.150 | 0.60 | 0.040 | 0.040 | 0.50 | 2.60 | 1.130 |
機械性能：
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % |
ASTM A234 WP5 CL1 | 415min | 205min | 30min |
ASTM A234 WP5 CL3 | 520min | 310min | 30min |
ASTM A234 WP11 CL1 | 415 min | 205 min | 30min |
ASTM A234 WP11 CL2 | 485min | 275min | 30min |
ASTM A234 WP11 CL3 | 520min | 310min | 30min |
ASTM A234 WP12 CL1 | 415 min | 220min | 30min |
ASTM A234 WP12 CL2 | 485 min | 275 min | 30min |
ASTM A234 WP22 CL1 | 415 min | 205 min | 30min |
ASTM A234 WP22 CL3 | 520min | 310min | 30min |

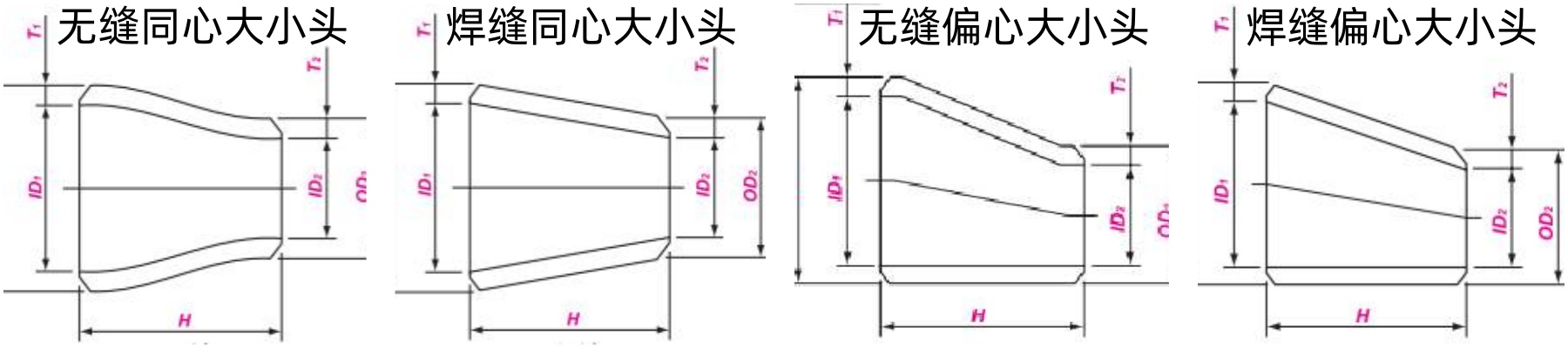

公稱尺寸 | 端部外徑 | 端面至端面 End to End | |
DN | NPS | OD1 x OD2 | H |
20 x 15 | 3/4 x 1/2 | 26.7 x 21.3 | 38 |
20 x 10 | 3/4 x 3/8 | 26.7 x 17.1 | 38 |
25 x 20 | 1 x 3/4 | 33.4 x 26.7 | 51 |
25 x 15 | 1 x 1/2 | 33.4 x 21.3 | 51 |
32 x 25 | 1 1/4 x 1 | 42.2 x 33.4 | 51 |
32 x 20 | 1 1/4 x 3/4 | 42.2 x 26.7 | 51 |
32 x 15 | 1 1/4 x 1/2 | 42.2 x 21.3 | 51 |
40 x 32 | 1 1/2 x 1 1/4 | 48.3 x 42.2 | 64 |
40 x 25 | 1 1/2 x 1 | 48.3 x 33.4 | 64 |
40 x 20 | 1 1/2 x 3/4 | 48.3 x 26.7 | 64 |
40 x 15 | 1 1/2 x 1/2 | 48.3 x 21.3 | 64 |
50 x 40 | 2 x 1 1/2 | 60.3 x 48.3 | 76 |
50 x 32 | 2 x 1 1/4 | 60.3 x 42.2 | 76 |
50 x 25 | 2 x 1 | 60.3 x 33.4 | 76 |
50 x 20 | 2 x 3/4 | 60.3 x 26.7 | 76 |
65 x 50 | 2 1/2 x 2 | 73.0 x 60.3 | 89 |
65 x 40 | 2 1/2 x 1 1/2 | 73.0 x 48.3 | 89 |
65 x 32 | 2 1/2 x 1 1/4 | 73.0 x 42.2 | 89 |
65 x 25 | 2 1/2 x 1 | 73.0 x 33.4 | 89 |
80 x 65 | 3 x 2 1/2 | 88.9 x 73.0 | 89 |
80 x 50 | 3 x 2 1/2 | 88.9 x 60.3 | 89 |
80 x 40 | 3 x 1 1/2 | 88.9 x 48.3 | 89 |
80 x 32 | 3 x 1 1/4 | 88.9 x 42.2 | 89 |
90 x 80 | 3 1/2 x 3 | 101.6 x 88.9 | 102 |
90 x 65 | 3 1/2 x 2 1/2 | 101.6 x 73.0 | 102 |
90 x 50 | 3 1/2 x 2 1/2 | 101.6 x 60.3 | 102 |
90x 40 | 3 1/2 x 1 1/2 | 101.6 x 48.3 | 102 |
90 x 32 | 3 1/2 x 1 1/4 | 101.6 x 42.2 | 102 |
100 x 90 | 4 x 3 1/2 |
| 102 |
100 x 80 | 4 x 3 | 114.3 x 88.9 | 102 |
100 x 65 | 4 x 2 1/2 | 114.3 x 73.0 | 102 |
100 x 50 | 4 x 2 | 114.3 x 60.3 | 102 |
100 x 40 | 4 x 1 1/2 | 114.3 x 48.3 | 102 |
125 x 100 | 5 x 4 | 141.3 x 114.3 | 127 |
125 x 90 | 5 x 3 1/2 | 141.3 x 101.6 | 127 |
125 x 80 | 5 x 3 | 141.3 x 88.9 | 127 |
125 x 65 | 5 x 2 1/2 | 141.3 x 73.0 | 127 |
125 x 50 | 5 x 2 | 141.3 x 60.3 | 127 |
?石油行業：用于石油輸送管道，連接不同管徑，適應高壓高溫環境。
?天然氣行業: 用于天然氣輸送管道，保證流體流動順暢，減少壓力損失。
?化工行業: 用于化學品輸送管道，尤其在高腐蝕性環境中，防止管道損壞。
?電力行業: 用于電廠蒸汽、冷卻水管道，確保熱能和水流的高效傳輸。
?冶金行業: 用于高溫管道連接，確保冶金生產中的穩定和安全運行。
?水處理行業: 用于水管道系統，幫助不同直徑的管道順暢連接，提高流動效率。
