瀏覽數量： 23 作者： 本站編輯 發布時間： 2025-09-26 來源： 本站
在工業管道系統設計與建設中，對焊管件起到了至關重要的作用，它們的質量和性能是否符合管道系統的運行要求，直接決定了整個系統的安全性、穩定性和使用壽命。ASME B16.9 SS316 對焊彎頭作為一款應用最為廣泛的管道配件，采用優質不銹鋼材質，嚴格遵循國際標準制造，憑借其卓越的性能、尺寸和廣泛的適用性，成為工業管道領域的重要配件。
ASME B16.9 標準是由美國機械工程師協會（ASME）制定的關于工廠制造的鍛鋼對焊管件的標準規范，它在全球范圍內具有極高的權威性和認可度。
該標準嚴格規范了對焊管件的材料、尺寸、公差、壁厚、端口、壓力溫度等級、檢驗與測試方法等方面。從材料的化學成分、力學性能要求，到管件的外徑、壁厚偏差、角度公差等尺寸細節，再到無損檢測、水壓試驗等檢驗流程，每一項要求都經過了科學論證和實踐檢驗，旨在確保管件在各種復雜工況下都能安全、可靠地運行。
遵循 ASME B16.9 標準生產的SS316對焊彎頭，不僅能夠滿足不同國家和地區的工業需求，實現管件的標準化互換，還能為管道系統的設計、安裝和維護提供極大的便利，有效降低了工業生產中的安全風險和成本投入。

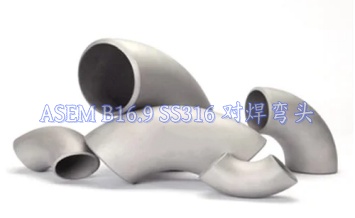

ASME B16.9 SS316 對焊彎頭采用優質 SS316 不銹鋼鋼管為原材料，通過先進的生產工藝制造而成。其表面光滑平整，焊接端口加工精度高，坡口角度、鈍邊尺寸等符合 ASME B16.9 標準要求；彎曲部位過渡平滑，無褶皺、變形，整體結構緊湊，造型美觀。
此類彎頭主要用于石油、化工、電力等工業管道系統，憑借準確的焊接端口設計，便于與管道牢固焊接，保障接頭強度與密封性；平滑的彎曲造型則有效減少流體阻力，提升輸送效率，不僅具備良好的實用性，還能提升管道系統的整體美觀度。
不銹鋼對焊彎頭根據不同的分類方式，可分為多種類型，常見的主要有以下幾種：
90° 對焊彎頭：在工業管道系統中應用最為廣泛，其彎曲角度為 90°。特點是能夠?qū)崿F(xiàn)管道的垂直轉向，改變管道的輸送方向，且在轉向過程中，流體阻力相對較小，流場穩定。

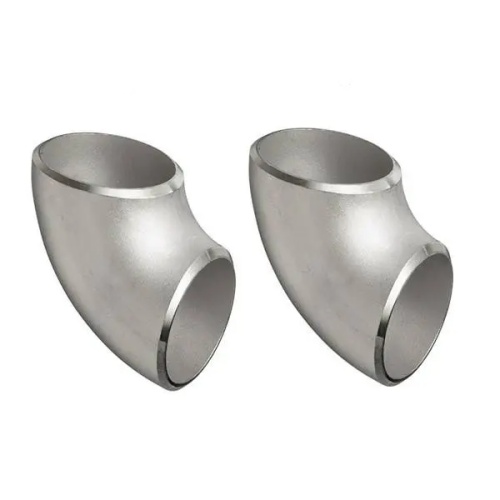

45° 對焊彎頭：彎曲角度為 45°，相較于 90° 彎頭，其流體在通過時的阻力更小，壓力損失更低。特點是適用于管道需要小角度轉向的場合，能夠使流體在管道中的流動更加平緩，減少對管道內壁的沖刷。

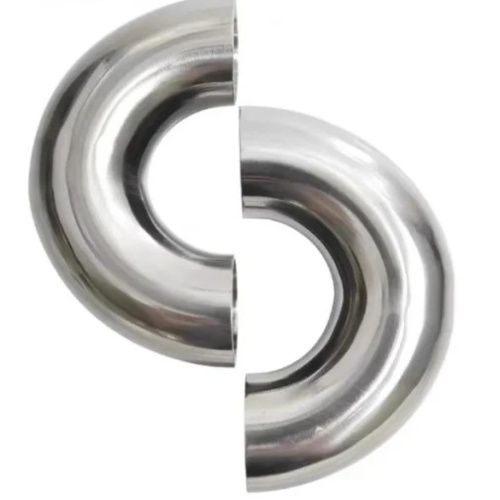

180° 對焊彎頭：又稱 U 型彎頭，彎曲角度為 180°，能夠?qū)崿F(xiàn)管道的反向輸送，使流體在管道中形成回流。特點是結構對稱，流體在彎曲部位的流動軌跡較為規則，阻力分布均勻，且具有良好的抗疲勞性能和耐沖擊性能。
長半徑對焊彎頭：其彎曲半徑 R 等于 1.5 倍的管道外徑（R=1.5D，D 為管道外徑）。特點是流體在通過彎頭時的流動阻力較小，流場分布均勻，能夠有效減少流體對彎頭內壁的沖刷和磨損，延長彎頭的使用壽命。同時，長半徑設計使得彎頭的受力情況更佳，在承受較高壓力時，具有更強的抗壓能力。
短半徑對焊彎頭：曲率半徑 R 等于管道外徑（R=D）。特點是結構緊湊，占用空間小，能夠在管道安裝空間有限的場合中靈活使用。但由于其曲率半徑較小，流體在通過時的阻力相對較大，壓力損失也較高，對管道內壁的沖刷較為嚴重。
SS316 不銹鋼是一種常見的奧體式不銹鋼材料，相較于SS304 不銹鋼，其在性能上具有諸多顯著優勢，為 ASME B16.9 SS316 對焊彎頭的優質性能奠定了堅實基礎。
優異的耐腐蝕性能：SS316 不銹鋼中添加了鉬元素，鉬能夠顯著提高不銹鋼在苛刻腐蝕環境中的耐腐蝕性，尤其是在含有氯離子的環境中，如海水、鹽水、氯化物溶液等，能夠有效抵抗氯離子引起的點腐蝕、縫隙腐蝕和應力腐蝕開裂。這使得 SS316 對焊彎頭在海洋工程、海水淡化、化工行業中處理含氯介質等場景中具有不可替代的優勢，能夠長期保持良好的性能，不易被腐蝕損壞。
良好的高溫強度和抗氧化性能：在高溫環境下，SS316 不銹鋼能夠保持較高的強度和硬度，其高溫蠕變強度和持久強度優于 SS304 不銹鋼。同時，SS316 不銹鋼在高溫下具有良好的抗氧化性能，能夠形成一層致密的氧化膜，阻止氧氣進一步與金屬內部發生反應，從而有效抵抗高溫氧化腐蝕。因此，ASME B16.9 SS316 對焊彎頭能夠在高溫工況下（如石油煉制、化工反應裝置、電力鍋爐等高溫管道系統）穩定運行，不會因高溫而導致性能下降或損壞。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo |
| SS316L | MIN | 10.00 | 16.00 | 2.00 | |||||
| MAX | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 14.00 | 18.00 | 3.00 |
出色的機械性能：SS316 不銹鋼具有較高的抗拉強度、屈服強度和伸長率，能夠承受較大的外力作用和管道系統中的壓力波動，具有良好的抗沖擊性能和抗疲勞性能。在管道系統運行過程中，即使受到振動、沖擊等外力影響，SS316 對焊彎頭也不易發生變形、破裂等故障，保證了管道系統的穩定性和安全性。
良好的加工性能：SS316 不銹鋼具有良好的鍛造、焊接、切削加工等性能，便于制造出各種形狀和尺寸的對焊彎頭。在焊接過程中，SS316 不銹鋼的焊接接頭具有良好的強度和密封性，能夠滿足 ASME B16.9 標準對焊接質量的要求，確保對焊彎頭與管道之間的連接牢固可靠。
機械性能
| MATERIAL | SS316L |
| T.S (MPA) | 485 min |
| Y.S (MPA) | 170 min |
| EL % | 28 min |
ASME B16.9 對焊彎頭在尺寸方面嚴格遵循標準要求，具有極高的精度和一致性，為管道系統的安裝和運行提供了有力保障。
外徑和壁厚尺寸：對焊彎頭的外徑和壁厚尺寸偏差嚴格控制在 ASME B16.9 標準規定的范圍內，確保與配套管道的外徑和壁厚相匹配，能夠?qū)崿F(xiàn)無縫對接。外徑和壁厚尺寸不僅便于安裝時的定位和焊接操作，還能保證管道系統的整體強度和密封性，避免因尺寸不匹配而導致的泄漏、壓力損失等問題。
角度公差小：無論是 90°、45° 還是 180° 對焊彎頭，其角度公差都非常小，通常控制在 ±0.5° 以內（具體根據標準等級要求）。精確的角度能夠保證管道在轉向時的準確性，使流體能夠按照設計的方向順暢流動，減少因角度偏差而產生的額外阻力和流場紊亂，提高管道系統的輸送效率。
彎曲半徑符合標準：長半徑和短半徑對焊彎頭的曲率半徑嚴格按照 ASME B16.9 標準規定的尺寸制造，曲率半徑的偏差較小，能夠確保流體在通過彎頭時的流動軌跡符合設計要求，減少流體對彎頭內壁的沖刷和磨損，同時也便于管道系統的應力計算和設計，保證管道系統在運行過程中的受力平衡。
焊接端部尺寸規范：對焊彎頭的焊接端部（坡口）尺寸（如坡口角度、鈍邊厚度、根部間隙等）嚴格遵循 ASME B16.9 標準和相關焊接規范的要求，確保與管道焊接時能夠形成良好的焊接接頭。規范的焊接端部尺寸能夠提高焊接質量，增強焊接接頭的強度和密封性，有效防止焊接缺陷（如未焊透、未熔合、氣孔、裂紋等）的產生。

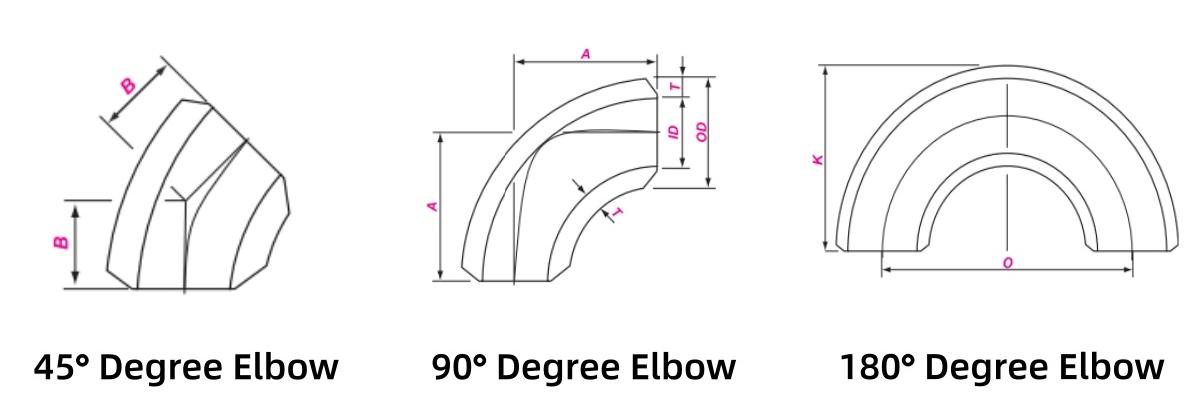

ASEM B16.9對焊彎頭尺寸參數嚴格規范，核心包括：
公稱直徑（DN）：范圍從 DN15（1/2 英寸）到 DN2000（80 英寸），覆蓋多數工業管道需求。
壁厚等級：遵循 SCH 標準，常見有 SCH10、SCH20、SCH40、SCH80 等，壁厚隨等級升高而增加，可根據管道壓力選擇對應等級。
Nominal Size | Outside Diameter at Bevel | Center to End | Center to Center | Back to Face | |||||
90° Elbows | 45° Elbows |
| |||||||
DN | NPS | OD | A | B | O | K | |||
LR | SR | LR | LR | SR | LR | SR | |||
15 | 1/2 | 21.3 | 38 | 16 | 76 | 48 | |||
20 | 3/4 | 26.7 | 38 | 19 | 76 | 51 | |||
25 | 1 | 33.4 | 38 | 25 | 22 | 76 | 51 | 56 | 41 |
32 | 1 1/4 | 42.2 | 48 | 32 | 25 | 95 | 64 | 70 | 52 |
40 | 1 1/2 | 48.3 | 57 | 38 | 29 | 114 | 76 | 83 | 62 |
50 | 2 | 60.3 | 76 | 51 | 35 | 152 | 102 | 106 | 81 |
65 | 2 1/2 | 73.0 | 95 | 64 | 44 | 190 | 127 | 132 | 100 |
80 | 3 | 88.9 | 114 | 76 | 51 | 229 | 152 | 159 | 121 |
90 | 3 1/2 | 101.6 | 133 | 4、89 | 57 | 267 | 178 | 184 | 140 |
100 | 4 | 114.3 | 152 | 102 | 64 | 305 | 203 | 210 | 159 |
125 | 5 | 141.3 | 190 | 127 | 79 | 381 | 254 | 262 | 197 |
150 | 6 | 168.3 | 229 | 152 | 95 | 457 | 305 | 313 | 237 |
200 | 8 | 219.1 | 305 | 203 | 127 | 610 | 406 | 414 | 313 |
250 | 10 | 273.0 | 381 | 254 | 159 |
| 508 | 518 | 391 |
300 | 12 | 323.8 | 457 | 305 | 190 | 914 | 609 | 619 | 467 |
350 | 14 | 355.6 | 533 | 356 | 222 | 1067 | 711 | 711 | 533 |
400 | 16 | 406.4 | 610 | 406 | 254 | 1219 | 813 | 813 | 610 |
450 | 18 | 457.0 | 686 | 457 | 286 | 1372 | 914 | 914 | 686 |
500 | 20 | 508.0 | 762 | 508 | 318 | 1524 | 1016 | 1016 | 762 |
550 | 22 | 559.0 | 838 | 559 | 343 | 1676 | 1118 | 1118 | 838 |
600 | 24 | 610.0 | 914 | 610 | 381 | 1829 | 1219 | 1219 | 914 |
650 | 26 | 660.0 | 991 | 660 | 406 | ||||
700 | 28 | 711.0 | 1067 | 711 | 438 | ||||
750 | 30 | 762.0 | 1143 | 762 | 470 | ||||
800 | 32 | 813.0 | 1219 | 813 | 502 | ||||
850 | 34 | 864.0 | 1295 | 864 | 533 | ||||
900 | 36 | 914.0 | 1372 | 914 | 565 | ||||
950 | 38 | 965.0 | 1448 | 965 | 600 | ||||
1000 | 40 | 1016.0 | 1524 | 1016 | 632 | ||||
1050 | 42 | 1067.0 | 1600 | 1067 | 660 | ||||
1100 | 44 | 1118.0 | 1676 | 1118 | 695 | ||||
1150 | 46 | 1168.0 | 1753 | 1168 | 727 | ||||
1200 | 48 | 1219.0 | 1829 | 1219 | 759 | ||||
公差范圍：焊接端外徑與壁厚需符合標準，確保與管道焊接時的貼合度，減少焊接缺陷。ASME B16.9 對焊彎頭標準還規定了彎頭的中心距、端面垂直度等公差，保障安裝精度。
Nominal Size | All Fittings | 45°&90° Elbows |
| ||||
DN | NPS | OD 3) 4) | ID 3) | A B C M |
| K | U |
15-65 | 1/2 -21/2 | +1.6 | ± 0.8 | ± 2 | ± 6 | ± 6 | ± 1 |
80-90 | 3-31/2 | ± 1.6 | ± 1.6 | ± 2 | ± 6 | ± 6 | ± 1 |
100 | 4 | ± 1.6 | ± 1.6 | ± 2 | ± 6 | ± 6 | ± 1 |
125-200 | 5-8 | +2.4 | ± 1.6 | ± 2 | ± 6 | ± 6 | ± 1 |
250-450 | 10-18 | +4.0 | ± 3.2 | ± 2 | ± 10 | ± 6 | ± 2 |
500-600 | 20-24 | +6.4 | ± 4.8 | ± 2 | ± 10 | ± 6 | ± 2 |
650-750 | 26-30 | +6.4 | ± 4.8 | ± 3 | --- | --- | --- |
800-1200 | 32-48 | +6.4 | ± 4.8 | ± 5 | --- | --- | --- |
1300-1500 | 52-60 | +6.4 | ± 4.8 | ± 5 | --- | --- | --- |
1600-1700 | 64-68 | +6.4 | ± 4.8 | ± 5 | --- | --- | --- |
1800-2000 | 72-80 | +6.4 | ± 4.8 | ± 5 | --- | --- | --- |

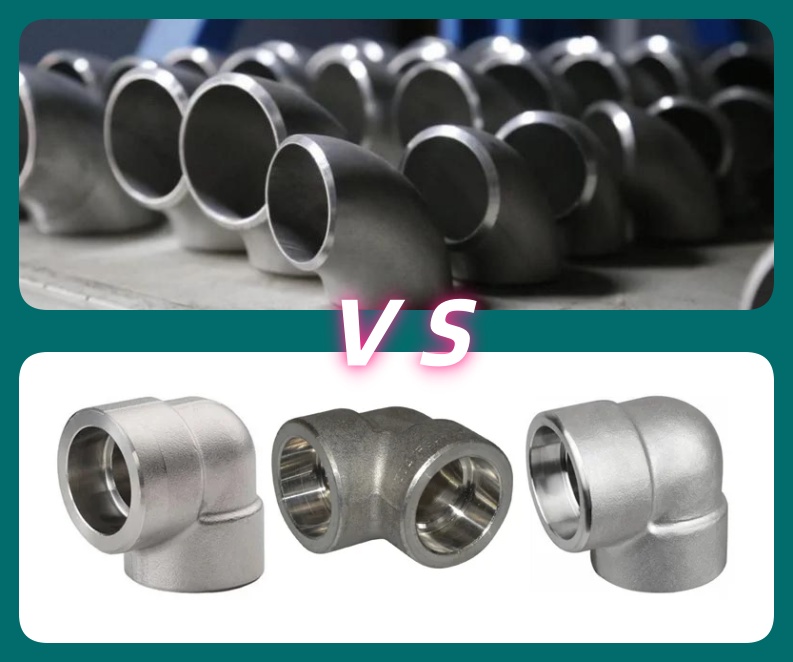

在工業管道系統中，對焊彎頭和承插彎頭是兩種常見的彎頭管件類型，它們在連接方式、結構特點、適用場景等方面存在明顯區別，了解這些區別有助于根據實際需求合理選擇。
連接方式不同：這是兩者最核心的區別。對焊彎頭采用焊接連接方式，即彎頭的兩端與管道的端部通過焊接工藝連接在一起，焊接接頭能夠承受較高的壓力和拉力，連接牢固可靠。承插彎頭則采用承插連接方式，即管道的一端插入彎頭的承口內，然后通過螺紋、法蘭或焊接（承插焊）等方式進行固定，連接過程相對簡便快捷。
結構特點不同：對焊彎頭的兩端為焊接端口，端口處加工有坡口，便于焊接操作，整體結構較為簡單、緊湊，無明顯的承口結構。承插彎頭則具有明顯的承口結構，承口內部通常設有密封槽，可放置密封圈，以提高連接的密封性，其結構相對復雜一些，體積和重量也通常比對焊彎頭稍大。
適用管道尺寸不同：對焊彎頭適用于各種尺寸的管道，無論是小口徑管道（如 DN15）還是大口徑管道（如 DN2000 及以上），都能找到對應的對焊彎頭產品，且在大口徑管道系統中應用更為廣泛。承插彎頭則主要適用于小口徑管道系統，一般適用于 DN50 及以下的管道，對于大口徑管道，由于承插連接的難度較大、連接強度難以保證，通常不采用承插彎頭。
安裝與維護難度不同：對焊彎頭的安裝需要專業的焊接人員和設備，焊接過程相對復雜，安裝周期較長，且焊接后難以拆卸，維護和更換難度較大。承插彎頭的安裝相對簡便，尤其是螺紋連接的承插彎頭，無需專業的焊接技能，安裝速度快，且在需要維護或更換時，拆卸相對容易（螺紋連接），但承插焊連接的承插彎頭拆卸也較為困難。
密封性要求不同：對焊彎頭的密封性主要依靠焊接接頭的質量，只要焊接質量合格，密封性就能得到有效保證，適用于對密封性要求較高的管道系統，如輸送有毒、有害、易燃易爆介質的管道。承插彎頭的密封性則主要依靠密封圈（螺紋連接）或焊接質量（承插焊連接），對于螺紋連接的承插彎頭，由于密封圈容易老化、磨損，其密封性相對較差，適用于對密封性要求不高的低壓管道系統；承插焊連接的承插彎頭密封性雖有所提高，但仍不如對焊彎頭可靠。
ASME B16.9 SS316 對焊彎頭憑借其卓越的性能、尺寸和可靠的質量，在眾多工業領域中得到了廣泛的應用，主要包括以下幾個方面：
石油化工行業：適用于輸送原油、化工原料等高腐蝕、高溫高壓介質，廣泛應用于工藝及反應裝置管道。
天然氣行業：抗壓且抗硫化氫腐蝕，用于長輸管道、城市燃氣等系統。
電力行業：可承受高溫高壓蒸汽，保障電力鍋爐、汽輪機管道安全運行。
水處理行業：憑借優異的耐氯離子腐蝕性能，用于海水淡化、污水處理管道。
醫藥食品行業：符合衛生標準，表面易清潔，確保生產衛生安全。
船舶海洋工程：耐海水腐蝕、機械性能佳，應用于船舶動力及海洋平臺輸送管道。
ASME B16.9 SS316 對焊彎頭憑借其符合國際高標準的質量、卓越的材質性能、廣泛的尺寸范圍、豐富的種類以及廣泛的應用范圍，成為工業管道系統中不可或缺的優質管件產品。無論您是在石油化工、天然氣、電力、水處理等傳統工業領域，還是在醫藥食品、船舶海洋工程等特殊行業，選擇 ASME B16.9 SS316 對焊彎頭，都能為您的管道系統提供可靠的保障，助力您的工業生產安全、高效運行。
如果您想要了解詳細的不銹鋼對焊管件產品價格與定制方案，歡迎隨時聯系我們。我們專業的銷售團隊將迅速響應您的需求，為您提供便捷的詢價服務，期待與您攜手，共筑優質管道工程！
嚴格質控：從原料采購到產品交付，全流程把控不銹鋼對焊管件質量，每批產品多輪檢測，確保符合國際標準。
定制服務：可根據客戶需求，定制特殊尺寸、壓力等級、材料的不銹鋼對焊管件。
快速交付：常見規格不銹鋼對焊管件庫存充足，保障訂單準時交付，滿足緊急需求。
專業售后：經驗豐富的業務團隊，為客戶提供專業的技術支持及問題解決方案。
若您需要采購不銹鋼對焊管件，歡迎聯系我們，我們將為您提供優質產品與專業服務。
