ASME B16.9是ASME（美國機械工程師協會）發布的關于對焊管件的生產標準，這個標準主要規定了對焊管件的類型、尺寸、公差、試驗方法等。
對焊管件是壓力管道元件中非常重要的組成部分，是一種通過焊接的方法將管道連接到一起的配件。經常用于用于線路較長并且不需要經常拆卸的管道系統。由于在其安裝位置介質發生流動方向和通流面積的改變，其受內外應力情況比較復雜，因此管件的質量等級直接影響整個管道系統的安全穩定運行。
ASME B16.9對焊管件有多種產品類型可供不同設計要求的管道系統使用。常見的對焊管件類型有：90度彎頭、45度彎頭、三通、四通、管帽、同心異徑管、偏心異徑管、翻邊短節等類型。

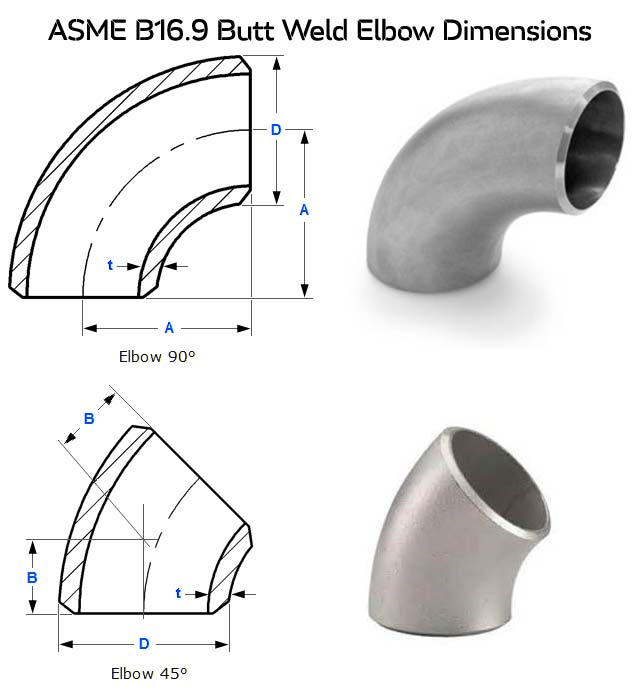

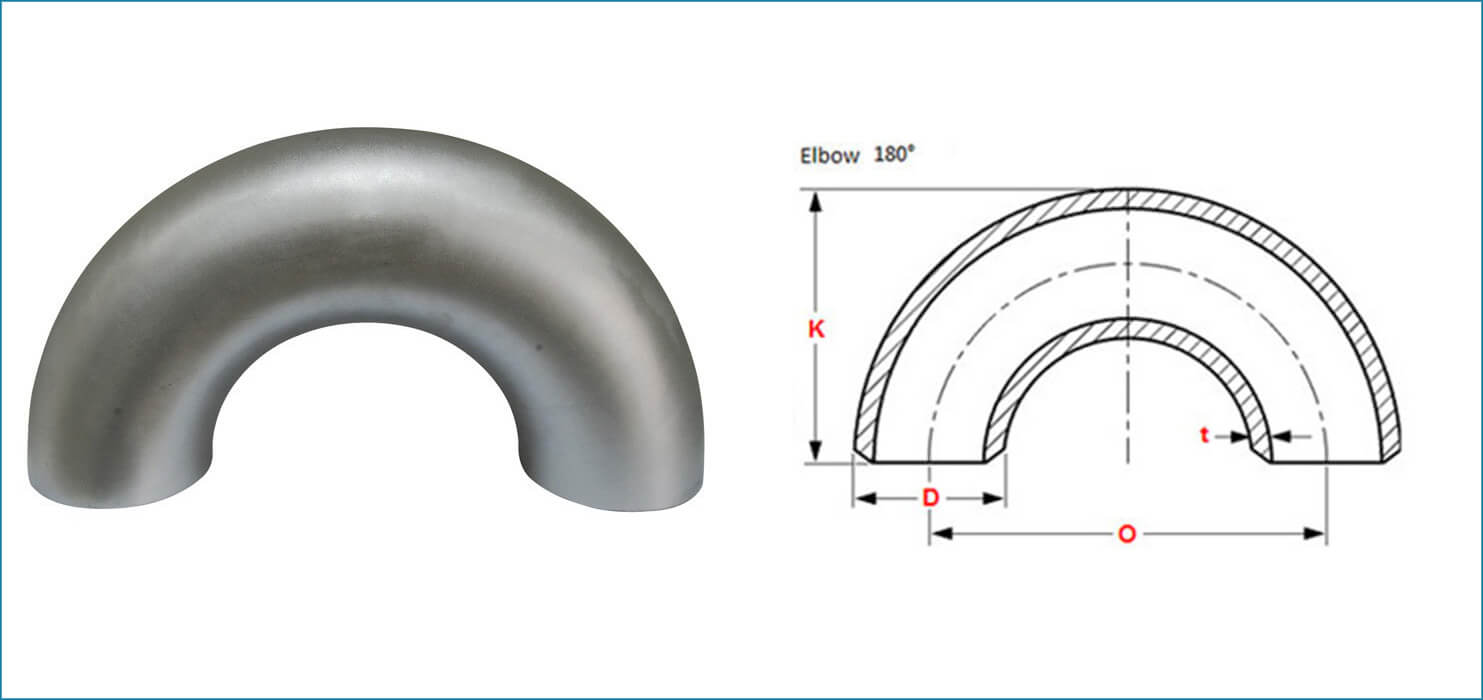

對焊彎頭是管道安裝中最常用到的一種管件，它是在管道系統中改變方向的管件。依尺寸不同將彎頭分為長半徑彎頭（1.5D）和短半徑彎頭（1D）；根據彎曲角度不同分為45度彎頭、90度彎頭、180度彎頭；根據制造方法不同又分為推制彎頭、擠壓彎頭和直縫彎頭。

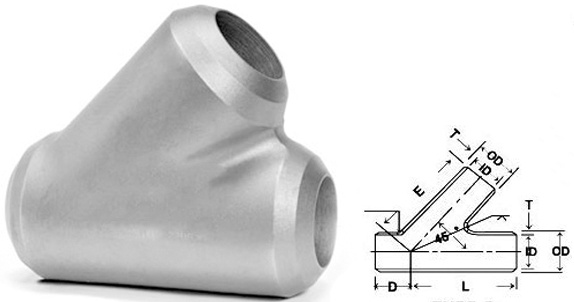

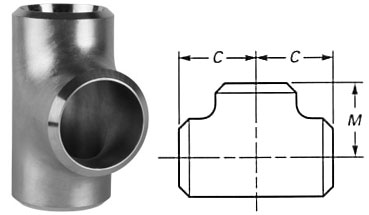

對焊三通也是管道安裝過程中使用頻率較高的一種管件，形狀為T(mén)型，依口徑大小不同將三通分為等徑三通、異徑三通和45度斜三通（Y型三通）。

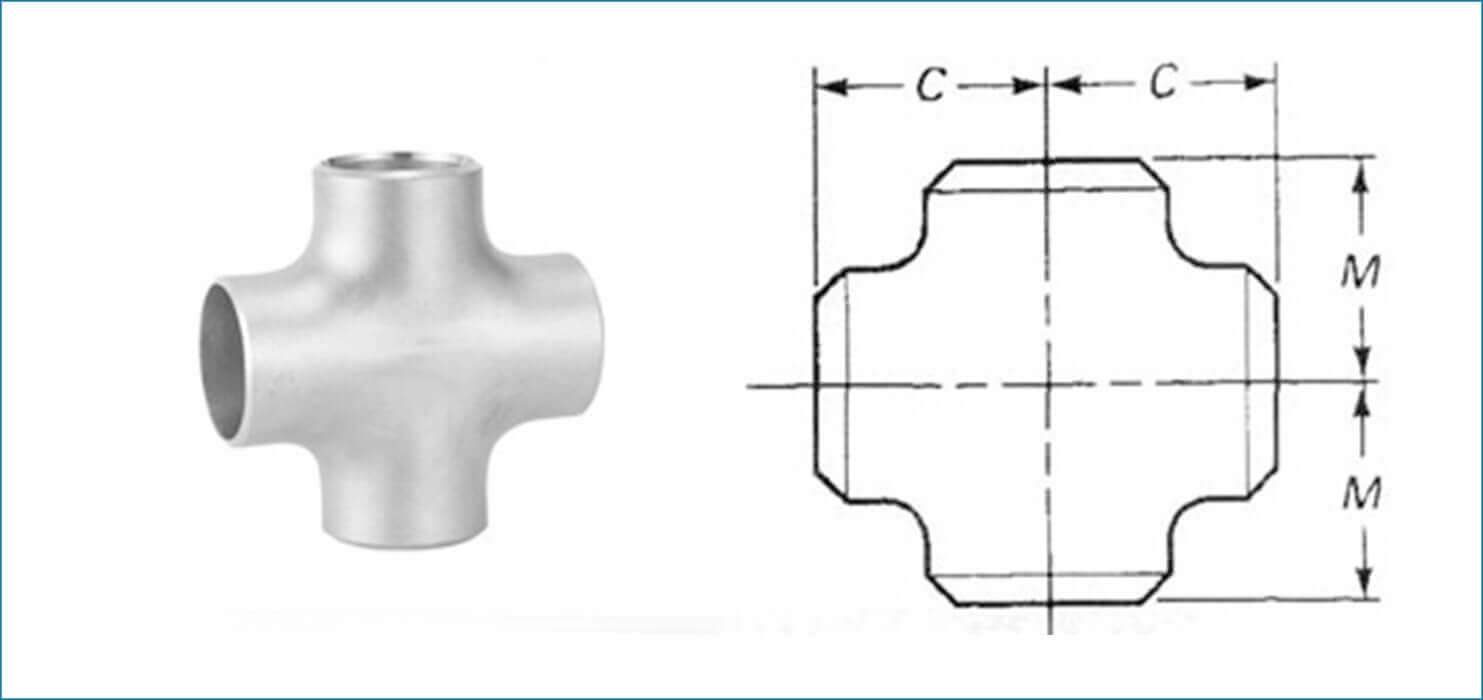

四通是管道系統的重要配件，它一般采用無縫鋼管或焊接鋼管，通過推制、拉拔、擠壓而成，連接形式就是直接將四通與鋼管對焊，根據端口直徑不同可分為等徑四通和異徑四通兩種。
異徑管又被稱為對焊大小頭。顧名思義，這種管件的特點就是兩端口徑大小不同，一端大尺寸一端小尺寸。對焊異徑管主要起到連接管道，大口徑管道與小口徑管道的轉換作用。對焊異徑管通常有對焊同心異徑管和對焊偏心異徑管兩大類。

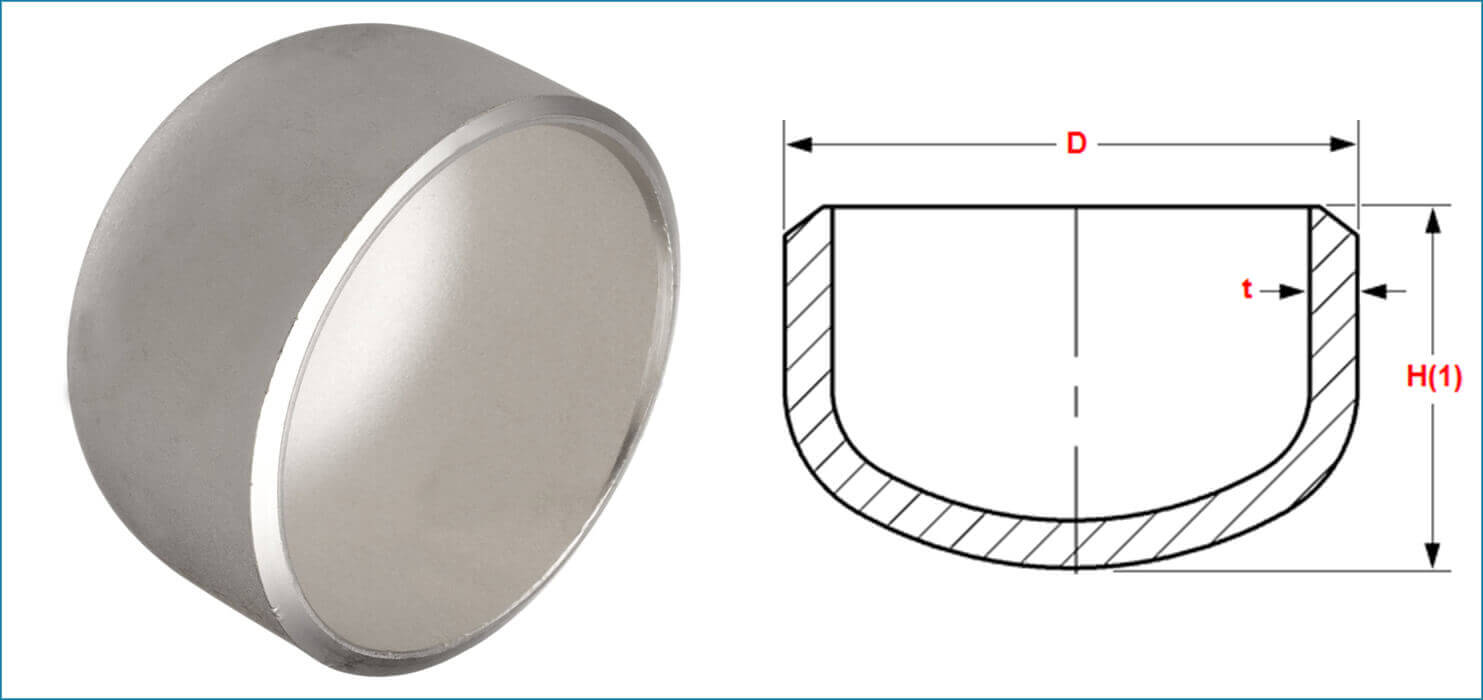

管帽一般用于管道的末端，用于封閉管道，又稱封頭、堵頭、蓋頭、管子蓋、悶頭，其多采用標準橢圓形管帽，其橢圓的內徑長短軸之比為2:1，且有一定高度的直邊。
常與松套法蘭配套使用，起到管道連接和密封的作用；翻邊是一般按沖壓工藝成型，按直管端的長短分為長型翻邊和短型翻邊。
ASME B16.9標準中規定了對焊管件尺寸的公差范圍，包括長度、壁厚、內徑、外徑等多方面，尺寸偏差必須在標準規定的公差范圍內。
標準中對不同類型的對焊管件尺寸有不同的設計要求。例如45度/90度長半徑彎頭，等徑/異徑三通，同心/偏心異徑管，管帽的尺寸范圍為1/2"-48"/DN15-DN1200；45度/90度短半徑彎頭，180度彎頭，翻遍短接的尺寸范圍為1/2"-24"/DN15-DN600。
SCH10-SCH160、XXS。
| 公稱尺寸 Nominal Size | 端部外徑 Outside Diameter at Bevel | 中心至端面 Center to End | |||
| 90° Elbows | 45° Elbows | ||||
| DN | NPS | OD | A | B | |
| 長半徑 LR | 短半徑 SR | 長半徑 LR | |||
| 15 | 1/2 | 21.3 | 38 | 16 | |
| 20 | 3/4 | 26.7 | 38 | 19 | |
| 25 | 1 | 33.4 | 38 | 25 | 22 |
| 32 | 1 1/4 | 42.2 | 48 | 32 | 25 |
| 40 | 1 1/2 | 48.3 | 57 | 38 | 29 |
| 50 | 2 | 60.3 | 76 | 51 | 35 |
| 65 | 2 1/2 | 73.0 | 95 | 64 | 44 |
| 80 | 3 | 88.9 | 114 | 76 | 51 |
| 90 | 3 1/2 | 101.6 | 133 | 4、89 | 57 |
| 100 | 4 | 114.3 | 152 | 102 | 64 |
| 125 | 5 | 141.3 | 190 | 127 | 79 |
| 150 | 6 | 168.3 | 229 | 152 | 95 |
| 200 | 8 | 219.1 | 305 | 203 | 127 |
| 250 | 10 | 273.0 | 381 | 254 | 159 |
| 300 | 12 | 323.8 | 457 | 305 | 190 |
| 350 | 14 | 355.6 | 533 | 356 | 222 |
| 400 | 16 | 406.4 | 610 | 406 | 254 |
| 450 | 18 | 457.0 | 686 | 457 | 286 |
| 500 | 20 | 508.0 | 762 | 508 | 318 |
| 550 | 22 | 559.0 | 838 | 559 | 343 |
| 600 | 24 | 610.0 | 914 | 610 | 381 |
| 650 | 26 | 660.0 | 991 | 660 | 406 |
| 700 | 28 | 711.0 | 1067 | 711 | 438 |
| 750 | 30 | 762.0 | 1143 | 762 | 470 |
| 800 | 32 | 813.0 | 1219 | 813 | 502 |
| 850 | 34 | 864.0 | 1295 | 864 | 533 |
| 900 | 36 | 914.0 | 1372 | 914 | 565 |
| 950 | 38 | 965.0 | 1448 | 965 | 600 |
| 1000 | 40 | 1016.0 | 1524 | 1016 | 632 |
| 1050 | 42 | 1067.0 | 1600 | 1067 | 660 |
| 1100 | 44 | 1118.0 | 1676 | 1118 | 695 |
| 1150 | 46 | 1168.0 | 1753 | 1168 | 727 |
| 1200 | 48 | 1219.0 | 1829 | 1219 | 759 |
公稱直徑 | 理論重量 kg | ||||||
DN | NPS | SCH10S | SCH20 | STD | SCH40 | XS | SCH80 |
15 | 1/2 | 0.06 | - | 0.08 | 0.08 | 0.10 | 0.10 |
20 | 3/4 | 0.08 | - | 0.11 | 0.11 | 0.13 | 0.13 |
25 | 1 | 0.13 | - | 0.15 | 0.15 | 0.21 | 0.21 |
32 | 1-1/4 | 0.21 | - | 0.25 | 0.25 | 0.36 | 0.36 |
40 | 1-1/2 | 0.28 | - | 0.39 | 0.39 | 0.52 | 0.52 |
50 | 2 | 0.47 | - | 0.66 | 0.66 | 0.96 | 0.96 |
65 | 2-1/2 | 0.79 | - | 1.37 | 1.37 | 1.80 | 1.80 |
80 | 3 | 1.16 | - | 2.19 | 2.19 | 2.87 | 2.87 |
90 | 3-1/2 | 1.55 | - | 2.96 | 2.96 | 4.06 | 4.06 |
100 | 4 | 2.02 | - | 4.13 | 4.13 | 5.60 | 5.60 |
125 | 5 | 3.46 | - | 6.89 | 6.89 | 9.62 | 9.62 |
150 | 6 | 4.98 | - | 10.7 | 10.7 | 16.5 | 16.5 |
200 | 8 | 9.57 | 16.5 | 21.6 | 21.6 | 31.6 | 31.6 |
250 | 10 | 16.7 | 25.8 | 37.0 | 37.0 | 49.9 | 60.7 |
300 | 12 | 25.9 | 36.1 | 56.0 | 61.0 | 71.6 | 97.4 |
350 | 14 | 34.7 | 60.2 | 71.4 | 85.1 | 92.0 | 139 |
400 | 16 | 45.4 | 78.0 | 93.6 | 121 | 121 | 200 |
450 | 18 | 56.2 | 87.7 | 119 | 176 | 153 | 287 |
500 | 20 | 82.2 | 147 | 147 | 232 | 190 | 396 |
550 | 22 | 99.6 | 178 | 178 | - | 230 | 515 |
600 | 24 | 136 | 212 | 212 | 377 | 275 | 635 |
650 | 26 | - | 323 | 249 | - | 323 | - |
700 | 28 | - | 375 | 290 | - | 375 | - |
750 | 30 | 265 | 431 | 333 | - | 431 | - |
800 | 32 | - | 491 | 379 | 675 | 491 | - |
850 | 34 | - | 555 | 428 | 762 | 555 | - |
900 | 36 | - | 622 | 480 | 950 | 622 | - |
950 | 38 | - | - | 535 | - | 694 | - |
1000 | 40 | - | - | 594 | - | 769 | - |
1050 | 42 | - | - | 655 | - | 849 | - |
1100 | 44 | - | - | 718 | - | 932 | - |
1150 | 46 | - | - | 786 | - | 1019 | - |
1200 | 48 | - | - | 865 | - | 1110 | - |
公稱直徑 | 理論重量 kg | ||||||
DN | NPS | SCH108 | SCH20 | STD | SCH40 | XS | SCH80 |
25 | 1 | 0.08 | - | 0.11 | 0.11 | 0.13 | 0.13 |
32 | 1-1/4 | 0.14 | - | 0.17 | 0.17 | 0.24 | 0.24 |
40 | 1-1/2 | 0.19 | - | 0.24 | 0.24 | 0.34 | 0.34 |
50 | 2 | 0.32 | - | 0.44 | 0.44 | 0.68 | 0.68 |
65 | 2-1/2 | 0.53 | - | 0.91 | 0.91 | 1.18 | 1.18 |
80 | 3 | 0.78 | - | 1.36 | 1.36 | 1.91 | 1.91 |
90 | 3-1/2 | 1.04 | - | 1.96 | 1.96 | 2.58 | 2.58 |
100 | 4 | 1.35 | - | 2.77 | 2.77 | 3.54 | 3.54 |
125 | 5 | 2.32 | - | 4.40 | 4.40 | 6.46 | 6.46 |
150 | 6 | 3.31 | - | 7.12 | 7.12 | 10.6 | 10.6 |
200 | 8 | 6.38 | 11.0 | 14.1 | 14.1 | 21.1 | 21.1 |
250 | 10 | 11.2 | 16.8 | 24.6 | 24.6 | 33.2 | 40.4 |
300 | 12 | 17.3 | 24.1 | 37.0 | 40.6 | 47.7 | 65.0 |
350 | 14 | 23.2 | 40.2 | 42.6 | 54.5 | 61.3 | 92.4 |
400 | 16 | 30.2 | 51.9 | 62.2 | 80.4 | 80.4 | 133 |
450 | 18 | 38.3 | 65.7 | 79.1 | 117 | 102 | 184 |
500 | 20 | 54.9 | 97.9 | 97.9 | 155 | 126 | 255 |
550 | 22 | 66.5 | 119 | 119 | - | 154 | 333 |
600 | 24 | 90.6 | 142 | 142 | 251 | 183 | 424 |
650 | 26 | - | - | 167 | - | - | - |
700 | 28 | - | - | 194 | - | - | - |
750 | 30 | - | - | 222 | - | - | - |
800 | 32 | - | - | 253 | 438 | - | - |
850 | 34 | - | - | 286 | 495 | - | - |
900 | 36 | - | - | 320 | 607 | - | - |
950 | 38 | - | - | 357 | - | - | - |
1000 | 40 | - | - | 396 | - | - | - |
1050 | 42 | - | - | 437 | - | - | - |
1100 | 44 | - | - | 480 | - | - | - |
1150 | 46 | - | - | 524 | - | - | - |
1200 | 48 | - | - | 571 | - | - | - |
公稱尺寸 Nominal Size | 所有管件1)2) | 45°、90° 彎頭、三通、四通 |
3D Radius Elbows | 180 " 彎頭 | 管帽 | 異徑管 、翻邊短節 | 翻邊短節 | ||||||
DN | NPS | OD 3) 4) | ID 3) | A B C M | A B |
| K | U | E, E1 | H F |
| R | t |
15-65 | 1/2 -21/2 | +1.6 | ± 0.8 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 | ± 3 | ± 2 | 0 | 0 | +1.6 |
80-90 | 3-31/2 | ± 1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 | ± 3 | ± 2 | 0 | 0 | +1.6 |
100 | 4 | ± 1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 | ± 3 | ± 2 | 0 | 0 | +1.6 |
125-200 | 5-8 | +2.4 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 | ± 6 | ± 2 | 0 | 0 | +1.6 |
250-450 | 10-18 | +4.0 | ± 3.2 | ± 2 | ± 3 | ± 10 | ± 6 | ± 2 | ± 6 | ± 2 | 0 | 0 | +3.2 |
500-600 | 20-24 | +6.4 | ± 4.8 | ± 2 | ± 3 | ± 10 | ± 6 | ± 2 | ± 6 | ± 2 | 0 | 0 | +3.2 |
650-750 | 26-30 | +6.4 | ± 4.8 | ± 3 | ± 6 | --- | --- | --- | ± 10 | ± 5 | --- | --- | --- |
800-1200 | 32-48 | +6.4 | ± 4.8 | ± 5 | ± 6 | --- | --- | --- | ± 10 | ± 5 | --- | --- | --- |
1300-1500 | 52-60 | +6.4 | ± 4.8 | ± 5 | --- | --- | --- | --- | --- | --- | --- | --- | --- |
1600-1700 | 64-68 | +6.4 | ± 4.8 | ± 5 | --- | --- | --- | --- | --- | --- | --- | --- | --- |
1800-2000 | 72-80 | +6.4 | ± 4.8 | ± 5 | --- | --- | --- | --- | --- | --- | --- | --- | --- |
上海著誠管件制造有限公司，多年從事管道及管道配件的經營與銷售，我們可以生產碳鋼，低溫鋼，管線鋼，合金鋼，不銹鋼，雙相不銹鋼鋼等多種材質的對焊管件，可適應不同的管道環境，為客戶提供全方位的服務。

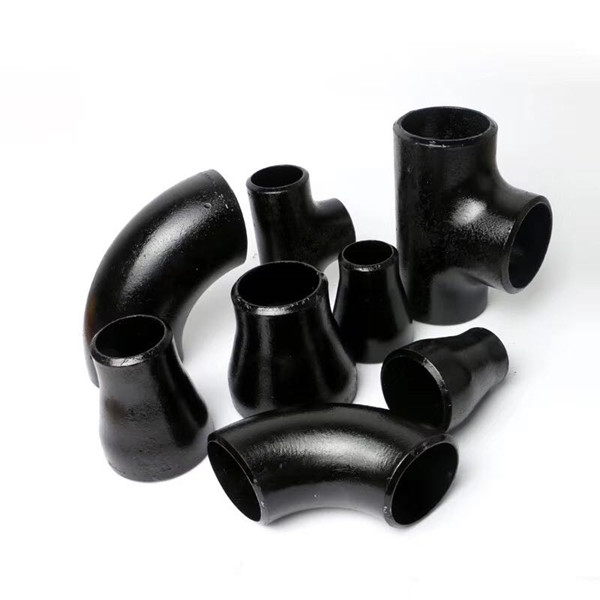

| 碳鋼 | Q235,20#,35#,45#,20G,ASTM A234 WPB/WPC |
| 低溫鋼 | Q345B,16Mn,ASTM A420 WPL6 |
| 管線鋼 | ASTM A860 WPHY 42/46/56/60/65 |
| 合金鋼 | ASTM A234 WP11/WP12/WP5/WP9/WP91/WP92,15CrMoG,12Cr1MoVG,12Cr5Mo,1Cr5Mo, Cr9Mo,10CrMo910,12CrMo4-5 |

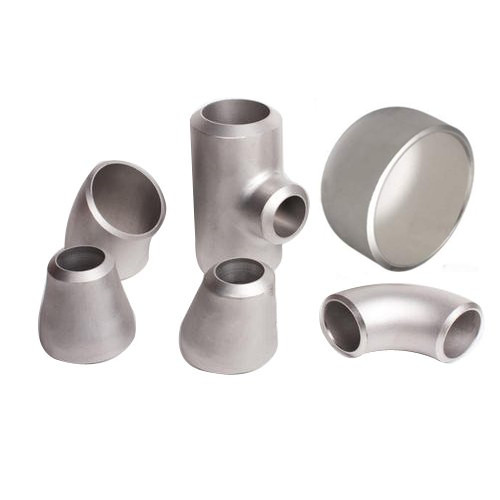

| 不銹鋼 | ASTM A403 WP304/304L/304H,316/316L310S,317,347,904L, |
| 雙相不銹鋼 | ASTM A815 S32205,S31803,32750,32760 |
1、材質多樣化：ASME B16.9對焊管件可采用碳鋼，低溫鋼，管線鋼，合金鋼，不銹鋼，雙相不銹鋼鋼等多種材質制造而成，可適應不同環境下的管道系統。
2、應用范圍廣：對焊管件尺寸和壁厚范圍跨度大，適應不同口徑和壓力要求的管道系統，因此應用范圍廣泛。
3、安全系數高：對焊管件通過焊接將兩個管道或設備進行連接，密封性能好，能夠保證管道的安全可靠。在高溫、高壓等惡劣條件下，對焊連接的密封性和強度能夠得到保障。
4、經久耐用：對焊管件連接的強度高于其他連接方式，能夠承受較大的拉力、壓力和扭力。
5、安裝便捷：對焊管件在安裝時不需要特殊的工具和技能，連接操作簡便，易于施工。
6、性?xún)r(jià)比高：對焊管件原材料一般為鋼管，制造工藝相對簡單，成本相對較低，能夠有效地降低管道工程的成本。
對焊管件是管道配件中非常重要的組成部分，不僅可以連接管道，還可以改變管道的流動方向、降低流體阻力、調節流量等，因此被廣泛應用于化工、食品、石油、天然氣、生物制藥等行業。
