ASME（美國機械工程師協會）標準體系，包含眾多標準類型，它們在石油、化工、能源、水處理等工業領域中起到了保障管道系統安全穩定運行的重要作用。其中，ASME B16.5《管法蘭和法蘭管件》 與ASME B16.9《工廠制造的鍛鋼對焊管件》 作為管道連接與管件制造的重要標準，在全球范圍內的工業管道系統設計與建設中得到廣泛應用。
然而，同屬于ASME標準體系中的B16.5和B16.9標準，他們各自有什么特點，規范了那些產品類型；兩者之間又有那些區別和聯系，我們將通過這篇文章和您一起共同分析探討。
ASME B16.5 《管法蘭和法蘭管件》作為鍛制管法蘭制造領域應用最為廣泛的標準之一，規范了管法蘭及法蘭管件的設計、制造、檢驗與連接要求，實現不同廠家按照此標準生產的鍛制法蘭產品能夠相互替換，同時滿足不同管道設計所需的結構強度與承壓能力。
法蘭類型：對焊法蘭、平焊法蘭、承插焊法蘭、螺紋法蘭、松套法蘭和盲板法蘭等六種類型。
法蘭管件：如彎頭、三通、大小頭、活接頭等，但這些管件的一個或多個端部必須是法蘭端，旨在與同樣符合B16.5標準的法蘭進行螺栓連接。
墊片、螺栓和螺母：標準同時規定了與這些法蘭配套使用的墊片尺寸、螺栓孔大小、數量以及螺栓和螺母的規格。
公稱管徑：從1/2 到24英寸。
壓力等級：涵蓋了Class 150、300、400、600、900、1500和2500共七個壓力等級。
?結構尺寸規范：明確法蘭的密封面類型（如全平面 FF、突面 RF、環接面 RTJ、凹凸面 MFM、榫槽面 TG 等）、螺栓孔數量與分布、法蘭厚度、頸部尺寸等尺寸與公差范圍；
?材料要求：指定適用于不同溫度、壓力的鍛制法蘭材料（如碳鋼、不銹鋼、合金鋼等）；
?密封性能要求：根據壓力等級與介質特性，規定法蘭墊片的選型標準（如非石棉墊片、金屬纏繞墊片、八角墊片、橢圓墊片等）及密封試驗方法；
?檢驗與驗收標準：包含外觀檢查、尺寸公差檢測、無損檢測及壓力試驗等要求，保證產品質量。
ASME B16.5在工業管道系統中的應用價值在于標準化和互換性。例如無論那家工廠生產的Class 150、12"、RF面對焊法蘭，都可以用相同的螺栓和墊片與另一個廠商的同類法蘭實現緊固連接，并可在同等壓力和溫度下保證管道的密封安全性。
ASME B16.9 標準由美國機械工程師協會（ASME）制定，全稱為《工廠制造的鍛鋼對焊管件》（Factory-Made Wrought Steel Buttwelding Fittings），是全球范圍內對焊管件生產、檢驗與選型的核心依據。這類管件主要用于管道系統中的轉向、分支、變徑等場景，因采用對焊工藝與管道連接，廣泛應用于高壓、高溫及易燃易爆介質的輸送系統。

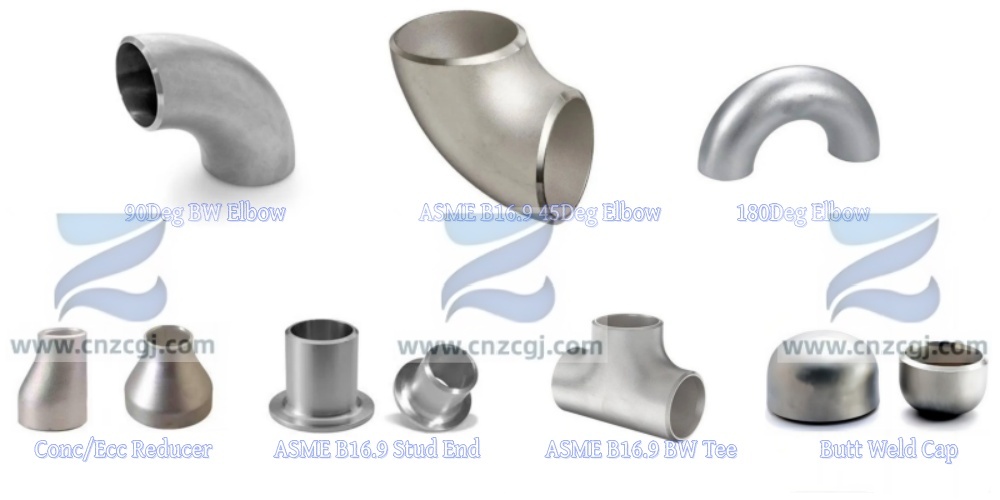

ASME B16.9 的適用對象為工廠制造的鍛鋼對焊管件，產品類型包括對焊彎頭（45°、90°、180°）、對焊三通、對焊四通、對焊異徑管（同心、偏心）、對焊管帽和翻邊短節等；對焊管件的連接原理是通過管件兩端的坡口與管道端口焊接融合，形成 “一體化” 連接結構。
公稱尺寸：1/2 至 48 英寸；
壁厚規格：Sch 10、Sch 40、Sch 80、Sch XS、Sch 160、XXS等。
?制造工藝要求：明確對焊管件需采用優質鋼管作為原材料，通過冷拔、熱壓、推制等工藝制造而成；經過熱處理工藝（如正火、回火）以改善材料力學性能；
?結構尺寸要求：詳細規定管件尺寸參數、坡口角度、壁厚及口徑公差范圍等；
?材料與性能要求：指定管件材料需與管道材料兼容，并明確材料的拉伸強度、沖擊韌性等力學性能指標需符合對應美標材料標準；
?質量檢驗標準：包含外觀檢查、尺寸檢測、無損檢測及水壓試驗等，確保管件無內部缺陷。
ASME B16.9的核心價值在于保證傳輸介質在管道內的連續性和結構完整性。通過對焊連接，它創造了平滑、無泄漏點的流道，減少了壓降、湍流和潛在的腐蝕點。

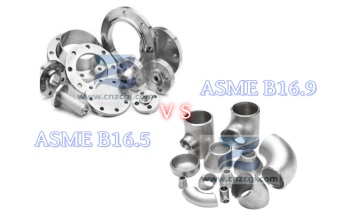

盡管ASME B16.5和B16.9同屬于ASME標準體系，且都廣泛應用于工業管道壓力元件的生產制造，但在產品類型、規格范圍和技術中信上存在明顯差異。
對比項目 | ASME B16.5 (法蘭標準) | ASME B16.9 (對焊管件標準) |
產品類型 | 法蘭、法蘭管件、緊固件 | 對焊彎頭、三通、大小頭、管帽、翻邊短節 |
連接方式 | 對焊、承插、螺紋、螺栓連接 | 對焊連接 |
壓力等級 | Class 150、300、400、600、900、1500、2500 | SCH10 - SCH160、SCH XXS |
公稱管徑 | NPS 1/2" - 24" | NPS 1/2" - 48" |
核心功能 | 創建可拆卸連接點，便于安裝、維修和檢查 | 改變管道走向、分支、變徑，保證流動連續性 |
互換性重點 | 尺寸和壓力的完全互換 | 尺寸和端部坡口的互換，確保對口焊接 |
盡管兩者存在顯著區別，但在實際工程應用中，ASME B16.5 與 ASME B16.9 并非相互獨立，而是緊密協作、相輔相成的。
兩大標準均以 ASME BPVC（《鍋爐及壓力容器規范》）和ASME B31系列（壓力管道規范）為基礎設計依據，在材料選用、壓力計算、溫度修正等核心技術指標上保持一致。兩個標準在材料分組、公稱管徑的定義、尺寸公差等方面遵循相似的工程邏輯
這種統一性確保了法蘭與對焊管件在同一管道系統中使用時，不會因技術標準沖突而產生安全隱患。
在多數管道系統中，B16.5 標準的法蘭與 B16.9 標準的對焊管件往往需要配合使用。B16.9對焊管件用于改變管道方向、增加管道分支等，B16.5法蘭用于設備接口、閥門兩端或需要定期維護的區段創建必要的可拆卸點。
無論是 B16.5 的法蘭，還是 B16.9 的對焊管件，兩者的質量檢驗標準均遵循 ASME 的統一要求，
?材料檢驗：均要求提供材料質量證明書（MTC），明確化學成分與力學性能；
?無損檢測：均需根據工況要求進行超聲檢測（UT）、射線檢測（RT）或滲透檢測（PT），排查內部缺陷；
?壓力試驗：均需通過水壓試驗或氣壓試驗，驗證密封性能與結構強度。
如何正確選擇與應用？
選擇ASME B16.5還是B16.9，并非一個“二選一”的問題，而是一個基于功能需求的決策過程。
當您需要...
連接泵、閥門、罐、換熱器等設備。
創建一個需要定期拆卸、檢查或更換配件的區域。
為管道安裝和預制提供便利的拆卸點。
請選擇ASME B16.5 法蘭和法蘭管件。
當您需要...
讓管道變向、分流或改變口徑。
構建一個要求高完整性、密封性強、低流阻的管道網絡。
在腐蝕性、有毒或高壓的環境下運行。
請選擇 ASME B16.9 的對焊管件。
