對焊管件作為工業管道系統中連接、轉向、變徑的主要配件，保障了管道的流通效率、密封性能與安全穩定性。而 ASME B16.9 對焊彎頭，憑借嚴格的標準規范、優異的結構設計與廣泛的適配性，成為石油化工、電力、市政等領域管道工程的重要組成部分。
ASME B16.9 標準由美國機械工程師協會（ASME）制定，全稱為《工廠制造的鍛鋼對焊管件》（Factory-Made Wrought Steel Buttwelding Fittings），是全球范圍內對焊管件生產、檢驗與選型的核心依據，該標準的核心價值在于 “統一技術規范，保障產品兼容性與安全性”。。
ASME B16.9標準明確規定了對焊管件的材料類型及對應的材料標準：涵蓋碳鋼、不銹鋼、合金鋼等常規材料；其中不銹鋼管件需符合 ASTM A403 標準，碳鋼管件需滿足 ASTM A234 標準，確保材質在高溫、高壓、腐蝕環境下的穩定性；
尺寸公差：對管件的外徑、壁厚、中心距、坡口角度等關鍵尺寸公差范圍做出嚴格限定，保障與管道的對接；
此外，標準還包含壓力溫度額定值（Pressure-Temperature Ratings），根據不同材質與溫度范圍，明確管件可承受的工作壓力，避免因壓力過載導致的安全隱患。
相較于其他地區性標準，ASME B16.9 的優勢在于 “全球化適配”。無論是歐洲的 EN 標準、中國的 GB 標準，還是日本的 JIS 標準，在高端項目中常以 ASME B16.9 為參考基準，這意味著符合該標準的對焊彎頭可輕松適配國際工程項目，減少因標準差異導致的選型難題，降低跨國采購與施工的溝通成本。
在了解 ASME B16.9 標準后，我們先明確對焊管件的核心特性,作為管道系統中通過焊接方式連接的管件類型，對焊管件與承插焊、螺紋管件的區別在于 “連接強度高、密封性好、適用于高壓工況”。
對焊管件的連接原理是通過管件兩端的坡口與管道端口焊接融合，形成 “一體化” 連接結構。這種連接方式的優勢顯著：
一是承載能力強，焊接接頭的抗拉強度、抗壓強度與管道本體基本一致，可承受高壓、高頻振動等嚴苛工況，例如在石油輸送管道中，對焊連接能抵御介質流動產生的沖擊壓力；
二是密封性能優，焊接形成的連續焊縫可有效杜絕介質泄漏，尤其適用于輸送易燃易爆、有毒有害介質的管道系統；
三是適配范圍廣，對焊管件的規格覆蓋從 1/2 英寸到 48 英寸的公稱尺寸，壁厚等級包含 SCH 10、SCH 40、SCH 80、XXS 等，可滿足不同壓力等級與介質類型的需求。
對焊管件的常見類型除彎頭外，還包括三通、異徑管、管帽等，其中對焊彎頭是用于改變管道流向的核心部件，占對焊管件總需求量的 40% 以上，廣泛應用于管道轉向、繞開障礙物等場景，是管道系統 “走向設計” 的關鍵元素。
ASME B16.9 對焊彎頭作為符合國際高標準的產品，在類型、檢測、應用等方面均展現出顯著優勢，是工業管道系統的重要配件。
ASME B16.9 對焊彎頭的分類方式清晰，可根據 彎曲角度，彎曲半徑，制造工藝，材質類型多方面進行分類：
按角度劃分

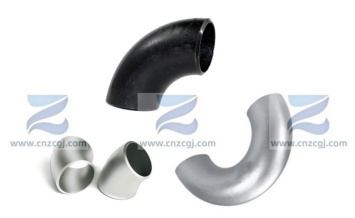

最常見的為 45°、90°、180° 三種基礎角度，其中 90° 彎頭用于管道 90° 垂直轉向，45° 彎頭用于平緩轉向以減少介質阻力，180° 彎頭（又稱 “U 型彎頭”）用于管道折返場景，例如換熱器進出口管道的連接；此外，還可根據項目需求定制 15°、30° 等非標準角度，適配特殊走向設計。
長半徑彎頭（LR）：
彎曲半徑（R）等于 1.5 倍的管道公稱直徑（DN），即 R=1.5DN。其優勢在于介質流經時阻力更小，壓力損失低，且受力更均勻，能適應更高的工作溫度和壓力，是工業管道系統中最常用的類型，適用于大多數常規介質輸送場景，如石油輸送管道、化工工藝管道等。
短半徑彎頭（SR）：
彎曲半徑（R）等于 1 倍的管道公稱直徑（DN），即 R=1DN。該類型彎頭的特點是體積更小、占用空間少，適合安裝空間受限的場景，如設備內部管道、狹小機房內的管道排布等。但由于曲率半徑小，介質流動阻力相對較大，壓力損失略高，通常不適用于高壓、高速或?qū)α鲃?dòng)阻力敏感的介質輸送。
無縫彎頭：采用優質管材通過熱推、擠壓等工藝成型，整個管件無縱向焊縫，具有強度高、耐壓性能好的特點。其適用于高壓、高溫及對介質純凈度要求高的管道系統，如石油煉化裝置、天然氣輸送管線等。在承受高壓力工況時，無縫結構有效避免了焊縫處可能出現的應力集中問題，保障管道系統長期穩定運行。
直縫彎頭：由鋼板熱壓成型后焊接而成，或者采用直縫鋼管為原材料推制而成。沿管件軸向存在一條焊縫。相較于無縫彎頭，直縫彎頭生產成本較低，生產效率更高，適用于中低壓管道系統，如民用建筑給排水、一般工業循環水管道等。通過嚴格的焊接工藝控制和無損檢測，直縫彎頭同樣能滿足大部分常規工況的使用要求，在對成本敏感的項目中具有明顯優勢。

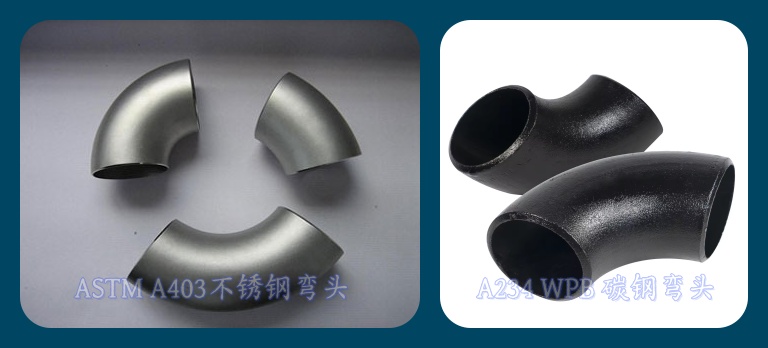

涵蓋不銹鋼（如 ASTM A403 WP304/316L）、碳鋼（如 A234 WPB）、合金鋼（如 A234 WP5、WP91）三大類。不銹鋼彎頭適用于耐腐蝕場景，如化工廢水處理管道；碳鋼彎頭性價比高，適用于市政供水、供暖等低壓常溫工況；合金鋼管彎頭則適用于高溫高壓場景，如電力行業的蒸汽管道（可耐受 600℃以上高溫）。
ASME B16.9 對焊彎頭的檢測流程嚴格，覆蓋 “原材料 - 生產過程 - 成品出廠” 全環節，確保每一件產品符合標準：
?原材料檢測：對管材進行化學成分分析（如光譜分析）、力學性能測試（抗拉強度、屈服強度、沖擊試驗），確保材質符合 ASTM 相關標準，杜絕 “以次充好”；
?生產過程檢測：采用無損檢測（NDT）技術，包括 X 光探傷（RT）、超聲波探傷（UT）、磁粉探傷（MT），檢測彎頭的焊縫質量與內部缺陷，要求焊縫合格率達到 100%，無裂紋、氣孔、夾渣等問題；
?成品尺寸檢測：使用精密量具（如卡尺、千分尺、角度儀）檢測彎頭的外徑、壁厚、角度、中心距等尺寸，誤差需符合 ASME B16.9 標準的 ±0.5mm 要求；
?壓力試驗：對成品進行水壓試驗或氣壓試驗，測試壓力為額定工作壓力的 1.5 倍，保壓 30 分鐘無泄漏，確保密封性能達標。
憑借嚴格的標準與優異的性能，ASME B16.9 對焊彎頭的應用范圍橫跨多個關鍵行業：
?石油化工領域：在原油輸送管道、煉化裝置管道中，不銹鋼或合金鋼制 ASME B16.9 對焊彎頭可抵御原油、酸堿介質的腐蝕，承受高溫高壓工況，保障煉化生產連續運行；
?電力領域：在火力發電廠、核電站的蒸汽管道中，合金鋼管彎頭（如 WP91 材質）可耐受高溫蒸汽（溫度達 540℃）與高壓（壓力達 10MPa），確保熱力系統穩定；
?市政工程領域：在城市天然氣輸送、自來水主干管中，碳鋼 ASME B16.9 對焊彎頭憑借高強度與密封性，減少管道泄漏風險，保障民生供應；
?食品醫藥領域：304、316L 不銹鋼 ASME B16.9 對焊彎頭表面光滑、易清潔，符合食品級衛生標準（如 FDA 認證），適用于食品飲料輸送、醫藥中間體傳輸管道。
尺寸參數是 ASME B16.9 對焊彎頭適配管道的核心，標準對 “公稱尺寸、外徑與壁厚、中心距、坡口尺寸” 做出明確規定，確保與管道的對接。
ASME B16.9 對焊彎頭的公稱尺寸（NPS）范圍為 1/2 英寸至 48 英寸，對應外徑（OD）遵循 ANSI/ASME B36.10 標準（碳鋼與合金鋼管）或 ANSI/ASME B36.19 標準（不銹鋼管）。
壁厚是決定彎頭承壓能力的關鍵，ASME B16.9 對焊彎頭的壁厚與管道壁厚等級匹配，不同壁厚等級的彎頭，其壓力溫度額定值需根據材質查詢 ASME B16.9 標準表格，確保選型符合實際工況。
| 對焊 90° 長半徑/短半徑彎頭 | 對焊 45° 長半徑彎頭 | ||||
| BW 90 LR/SR Elbow | BW 45 LR Elbow | ||||
| GB/T 12459 GB/T 13401 ASME B16.9 | |||||
| 公稱尺寸 Nominal Size | 端部外徑 Outside Diameter at Bevel | 中心至端面 Center to End | |||
| 90° Elbows | 45° Elbows | ||||
| DN | NPS | OD | A | B | |
| 長半徑 LR | 短半徑 SR | 長半徑 LR | |||
| 15 | 1/2 | 21.3 | 38 | 16 | |
| 20 | 3/4 | 26.7 | 38 | 19 | |
| 25 | 1 | 33.4 | 38 | 25 | 22 |
| 32 | 1 1/4 | 42.2 | 48 | 32 | 25 |
| 40 | 1 1/2 | 48.3 | 57 | 38 | 29 |
| 50 | 2 | 60.3 | 76 | 51 | 35 |
| 65 | 2 1/2 | 73.0 | 95 | 64 | 44 |
| 80 | 3 | 88.9 | 114 | 76 | 51 |
| 90 | 3 1/2 | 101.6 | 133 | 4、89 | 57 |
| 100 | 4 | 114.3 | 152 | 102 | 64 |
| 125 | 5 | 141.3 | 190 | 127 | 79 |
| 150 | 6 | 168.3 | 229 | 152 | 95 |
| 200 | 8 | 219.1 | 305 | 203 | 127 |
| 250 | 10 | 273.0 | 381 | 254 | 159 |
| 300 | 12 | 323.8 | 457 | 305 | 190 |
| 350 | 14 | 355.6 | 533 | 356 | 222 |
| 400 | 16 | 406.4 | 610 | 406 | 254 |
| 450 | 18 | 457.0 | 686 | 457 | 286 |
| 500 | 20 | 508.0 | 762 | 508 | 318 |
| 550 | 22 | 559.0 | 838 | 559 | 343 |
| 600 | 24 | 610.0 | 914 | 610 | 381 |
| 650 | 26 | 660.0 | 991 | 660 | 406 |
| 700 | 28 | 711.0 | 1067 | 711 | 438 |
| 750 | 30 | 762.0 | 1143 | 762 | 470 |
| 800 | 32 | 813.0 | 1219 | 813 | 502 |
| 850 | 34 | 864.0 | 1295 | 864 | 533 |
| 900 | 36 | 914.0 | 1372 | 914 | 565 |
| 950 | 38 | 965.0 | 1448 | 965 | 600 |
| 1000 | 40 | 1016.0 | 1524 | 1016 | 632 |
| 1050 | 42 | 1067.0 | 1600 | 1067 | 660 |
| 1100 | 44 | 1118.0 | 1676 | 1118 | 695 |
| 1150 | 46 | 1168.0 | 1753 | 1168 | 727 |
| 1200 | 48 | 1219.0 | 1829 | 1219 | 759 |
| 對焊90° 3D 彎頭 | 對焊45° 3D 彎頭 | 對焊180° 長半徑/短半徑彎頭 | ||||||
| BW 90 3D Elbow | BW 45 3D Elbow | BW 180 LR/SR Return | ||||||
| GB /T 12459 GB/T 13401 ASME B16.9 | ||||||||
| 公稱尺寸 Nominal Size | 端部外徑 Outside Diameter at Bevel | 中心至端面 Center to End | 中心至中心 Center to Center | 背面至端面 Back to Face | ||||
| 90° Elbows | 45° Elbows | 180° Returns | ||||||
| DN | NPS | OD | A | B | O | K | ||
| 3D | 3D | 長半徑 LR | 短半徑 SR | 長半徑 LR | 短半徑 SR | |||
| 15 | 1/2 | 21.3 | 76 | 48 | ||||
| 20 | 3/4 | 26.7 | 57 | 24 | 76 | 51 | ||
| 25 | 1 | 33.4 | 76 | 31 | 76 | 51 | 56 | 41 |
| 32 | 1 1/4 | 42.2 | 95 | 39 | 95 | 64 | 70 | 52 |
| 40 | 1 1/2 | 48.3 | 114 | 47 | 114 | 76 | 83 | 62 |
| 50 | 2 | 60.3 | 152 | 63 | 152 | 102 | 106 | 81 |
| 65 | 2 1/2 | 73.0 | 190 | 79 | 190 | 127 | 132 | 100 |
| 80 | 3 | 88.9 | 229 | 95 | 229 | 152 | 159 | 121 |
| 90 | 3 1/2 | 101.6 | 267 | 111 | 267 | 178 | 184 | 140 |
| 100 | 4 | 114.3 | 305 | 127 | 305 | 203 | 210 | 159 |
| 125 | 5 | 141.3 | 381 | 157 | 381 | 254 | 262 | 197 |
| 150 | 6 | 168.3 | 457 | 189 | 457 | 305 | 313 | 237 |
| 200 | 8 | 219.1 | 610 | 252 | 610 | 406 | 414 | 313 |
| 250 | 10 | 273.0 | 762 | 316 |  762 | 508 | 518 | 391 |
| 300 | 12 | 323.8 | 914 | 378 | 914 | 609 | 619 | 467 |
| 350 | 14 | 355.6 | 1067 | 441 | 1067 | 711 | 711 | 533 |
| 400 | 16 | 406.4 | 1219 | 505 | 1219 | 813 | 813 | 610 |
| 450 | 18 | 457.0 | 1372 | 568 | 1372 | 914 | 914 | 686 |
| 500 | 20 | 508.0 | 1524 | 632 | 1524 | 1016 | 1016 | 762 |
| 550 | 22 | 559.0 | 1676 | 694 | 1676 | 1118 | 1118 | 838 |
| 600 | 24 | 610.0 | 1829 | 757 | 1829 | 1219 | 1219 | 914 |
| 650 | 26 | 660.0 | 1981 | 821 | ||||
| 700 | 28 | 711.0 | 2134 | 883 | ||||
| 750 | 30 | 762.0 | 2286 | 964 | ||||
| 800 | 32 | 813.0 | 2438 | 1010 | ||||
| 850 | 34 | 864.0 | 2591 | 1073 | ||||
| 900 | 36 | 914.0 | 2743 | 1135 | ||||
| 950 | 38 | 965.0 | 2896 | 1200 | ||||
| 1000 | 40 | 1016.0 | 3048 | 1264 | ||||
| 1050 | 42 | 1067.0 | 3200 | 1326 | ||||
| 1100 | 44 | 1118.0 | 3353 | 1389 | ||||
| 1150 | 46 | 1168.0 | 3505 | 1453 | ||||
| 1200 | 48 | 1219.0 | 3658 | 1516 | ||||
ASME B16.9標準中明確規定了不銹鋼各類對焊管件的尺寸的公差，包括長度、壁厚、內徑、外徑等多方面，尺寸偏差必須在標準規定的公差范圍內。
公稱尺寸 Nominal Size | 所有管件1)2) All Fittings | 45°、90° 彎頭、三通、四通 45°&90° Elbows & Tees, Crosses |
3D Radius Elbows | 180 ° 彎頭 Returns | ||||
| DN | NPS | OD 3) 4) | ID 3) | A B C M | A B | O | K | U |
| 15-65 | 1/2 -21/2 | +1.6 -0.8 | ± 0.8 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 |
| 80-90 | 3-31/2 | ± 1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 |
| 100 | 4 | ± 1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 |
| 125-200 | 5-8 | +2.4 -1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 |
| 250-450 | 10-18 | +4.0 -3.2 | ± 3.2 | ± 2 | ± 3 | ± 10 | ± 6 | ± 2 |
| 500-600 | 20-24 | +6.4 -4.8 | ± 4.8 | ± 2 | ± 3 | ± 10 | ± 6 | ± 2 |
| 650-750 | 26-30 | +6.4 -4.8 | ± 4.8 | ± 3 | ± 6 | --- | --- | --- |
| 800-1200 | 32-48 | +6.4 -4.8 | ± 4.8 | ± 5 | ± 6 | --- | --- | --- |
