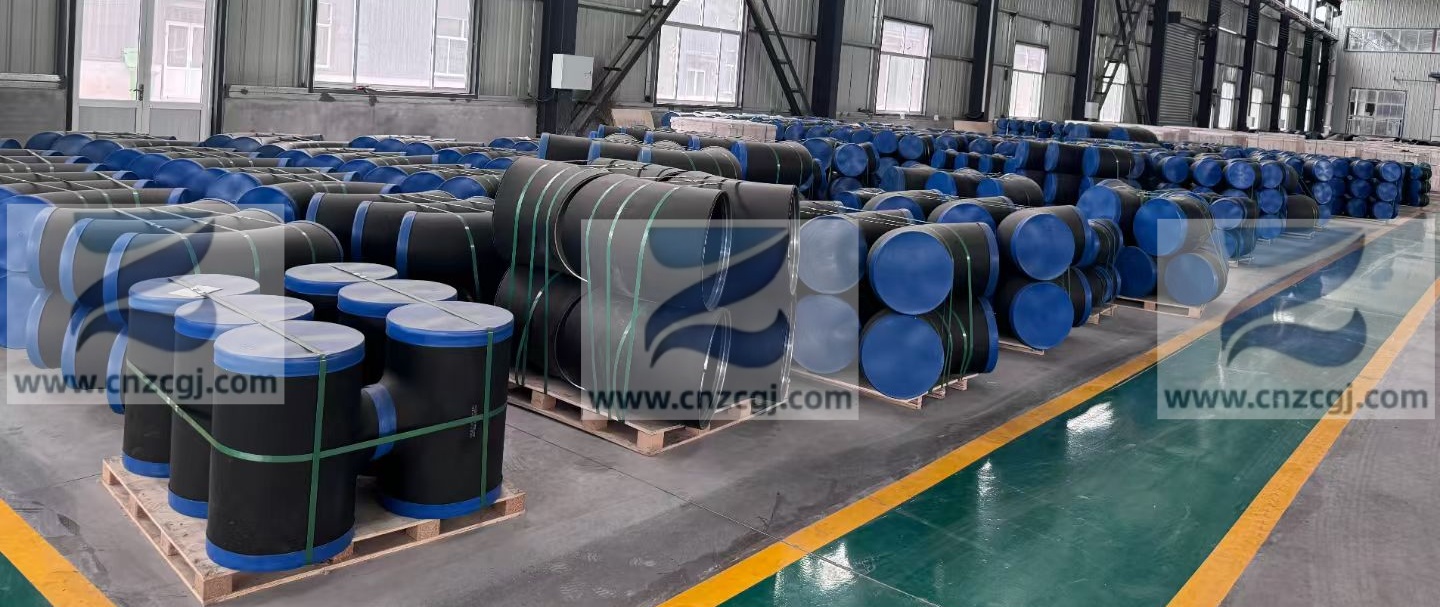

在工業管道系統的設計與運行中，管件作為連接、轉向、變徑的關鍵部件，其質量與性能直接決定了整個管道系統的安全性、穩定性與使用壽命。ASME B16.9 碳鋼對焊管件憑借嚴格的標準規范、良好的材質性能以及廣泛的應用范圍，成為眾多行業重要管道配件。
對焊管件是工業管道系統中一類重要的管件，它通過焊接的方式與管道進行連接，實現管道的轉向、變徑、分支以及端部密封等功能。與其他連接方式的管件相比，對焊管件的連接部位具有更強的密封性和力學性能，能夠承受更高的壓力、溫度以及介質的腐蝕作用。
對焊管件在焊接過程中，需要將管件與管道的端部進行坡口處理，然后采用焊接工藝實現與管道的連接，使兩者形成一個牢固的整體。這種連接方式不僅能夠有效避免介質泄漏，還能減少管道系統的壓力損失，提高管道系統的運行效率。廣泛應用于石油、化工、天然氣、電力、冶金等對管道系統要求較高的工業領域。
ASME B16.9 標準（點擊下載）是由美國機械工程師協會（ASME）制定的關于工廠制造的鍛鋼對焊管件的標準規范，該標準在全球范圍內得到了廣泛的認可和應用，為對焊管件的設計、制造、檢驗和驗收提供了統一的技術依據。
| 材料標準: | ASTM A234 WPB |
| 生產標準: | ASME/ANSI B16.9, ASME B16.28, ASME B16.49,MSS-SP-43 |
| 尺寸范圍: | 1/8英寸- 48″英寸 |
| 種類: | 對焊彎頭、對焊三通、四通、對焊大小頭、對焊管帽、翻邊短節 |
| 壁厚: | Sch 5s, Sch 10s, Sch 40s, Sch 80s, Sch 160s, Sch XXS |
ASME B16.9 標準適用于公稱尺寸范圍從 1/2 英寸（DN15）到 48 英寸（DN1200）的對焊管件，涵蓋了各種常見的管道規格。同時，該標準適用碳鋼、合金鋼以及不銹鋼等多種材質的對焊管件，能夠滿足不同工業環境下的使用需求。此外，ASME B16.9 標準還適用于承受內壓或外壓的管道系統，包括輸送液體、氣體、蒸汽等多種介質的管道。
根據 ASME B16.9 標準，對焊管件主要包括對焊彎頭、對焊三通、對焊四通、大小頭（異徑管）、對焊管帽以及翻邊短節等多種產品類型。這些不同類型的對焊管件各自具有獨特的結構和功能，能夠滿足管道系統中不同的安裝需求，例如對焊彎頭用于實現管道的轉向，對焊三通用于實現管道的分支，大小頭用于實現不同管徑管道之間的連接，對焊管帽用于封閉管道的端部，翻邊短節需要與松套法蘭配套使用，增強管道連接部位的強度和密封性。
ASME B16.9 標準對鍛鋼對焊管件的制造工藝、尺寸公差、材質性能、檢驗方法以及標志標識等方面都做出了嚴格的規范要求。
總體尺寸： 規定了各種類型管件的關鍵尺寸，如端部外徑、中心至端面距離、壁厚等。
公差： 規定了上述尺寸允許的制造偏差。
壓力額定值： 定義了管件在不同溫度和材料下的工作壓力。
試驗： 可能包括對材料或成品管件的檢驗和試驗要求，如無損檢測、壓力測試等。
標記： 規定了管件上必須標識的信息，如標準號、材料牌號、尺寸、壓力等級等，以便于識別和追溯。
ASME B16.9 碳鋼對焊管件種類豐富，每種類型的管件都有其特定的尺寸規格，以適應不同管道系統的安裝需求。
對焊彎頭是 ASME B16.9 碳鋼對焊管件中應用最為廣泛的一種，主要用于實現管道的轉向。根據彎頭的彎曲角度不同，可分為 45° 彎頭、90° 彎頭和 180° 彎頭三種常見類型；
根據彎曲半徑不同，可分為長半徑彎頭（1.5D LR）和短半徑彎頭（1D SR）；
在尺寸方面，對焊彎頭的公稱尺寸范圍從 1/2 英寸（DN15）到 48英寸（DN1200），其外徑和壁厚則根據相應的管道標準（如 ANSI B36.10）進行設計和制造。
90度和45度彎頭尺寸表
| 對焊 90° 長半徑/短半徑彎頭 | 對焊 45° 長半徑彎頭 | ||||
| BW 90 LR/SR Elbow | BW 45 LR Elbow | ||||
| GB/T 12459 GB/T 13401 ASME B16.9 | |||||
| 公稱尺寸 Nominal Size | 端部外徑 Outside Diameter at Bevel | 中心至端面 Center to End | |||
| 90° Elbows | 45° Elbows | ||||
| DN | NPS | OD | A | B | |
| 長半徑 LR | 短半徑 SR | 長半徑 LR | |||
| 15 | 1/2 | 21.3 | 38 | 16 | |
| 20 | 3/4 | 26.7 | 38 | 19 | |
| 25 | 1 | 33.4 | 38 | 25 | 22 |
| 32 | 1 1/4 | 42.2 | 48 | 32 | 25 |
| 40 | 1 1/2 | 48.3 | 57 | 38 | 29 |
| 50 | 2 | 60.3 | 76 | 51 | 35 |
| 65 | 2 1/2 | 73.0 | 95 | 64 | 44 |
| 80 | 3 | 88.9 | 114 | 76 | 51 |
| 90 | 3 1/2 | 101.6 | 133 | 4、89 | 57 |
| 100 | 4 | 114.3 | 152 | 102 | 64 |
| 125 | 5 | 141.3 | 190 | 127 | 79 |
| 150 | 6 | 168.3 | 229 | 152 | 95 |
| 200 | 8 | 219.1 | 305 | 203 | 127 |
| 250 | 10 | 273.0 | 381 | 254 | 159 |
| 300 | 12 | 323.8 | 457 | 305 | 190 |
| 350 | 14 | 355.6 | 533 | 356 | 222 |
| 400 | 16 | 406.4 | 610 | 406 | 254 |
| 450 | 18 | 457.0 | 686 | 457 | 286 |
| 500 | 20 | 508.0 | 762 | 508 | 318 |
| 550 | 22 | 559.0 | 838 | 559 | 343 |
| 600 | 24 | 610.0 | 914 | 610 | 381 |
| 650 | 26 | 660.0 | 991 | 660 | 406 |
| 700 | 28 | 711.0 | 1067 | 711 | 438 |
| 750 | 30 | 762.0 | 1143 | 762 | 470 |
| 800 | 32 | 813.0 | 1219 | 813 | 502 |
| 850 | 34 | 864.0 | 1295 | 864 | 533 |
| 900 | 36 | 914.0 | 1372 | 914 | 565 |
| 950 | 38 | 965.0 | 1448 | 965 | 600 |
| 1000 | 40 | 1016.0 | 1524 | 1016 | 632 |
| 1050 | 42 | 1067.0 | 1600 | 1067 | 660 |
| 1100 | 44 | 1118.0 | 1676 | 1118 | 695 |
| 1150 | 46 | 1168.0 | 1753 | 1168 | 727 |
| 1200 | 48 | 1219.0 | 1829 | 1219 | 759 |
3D和180度彎頭尺寸表
| 對焊90° 3D 彎頭 | 對焊45° 3D 彎頭 | 對焊180° 長半徑/短半徑彎頭 | ||||||
| BW 90 3D Elbow | BW 45 3D Elbow | BW 180 LR/SR Return | ||||||
| GB /T 12459 GB/T 13401 ASME B16.9 | ||||||||
| 公稱尺寸 Nominal Size | 端部外徑 Outside Diameter at Bevel | 中心至端面 Center to End | 中心至中心 Center to Center | 背面至端面 Back to Face | ||||
| 90° Elbows | 45° Elbows | 180 Returns | ||||||
| DN | NPS | OD | A | B | O | K | ||
| 3D | 3D | 長半徑 LR | 短半徑 SR | 長半徑 LR | 短半徑 SR | |||
| 15 | 1/2 | 21.3 | 76 | 48 | ||||
| 20 | 3/4 | 26.7 | 57 | 24 | 76 | 51 | ||
| 25 | 1 | 33.4 | 76 | 31 | 76 | 51 | 56 | 41 |
| 32 | 1 1/4 | 42.2 | 95 | 39 | 95 | 64 | 70 | 52 |
| 40 | 1 1/2 | 48.3 | 114 | 47 | 114 | 76 | 83 | 62 |
| 50 | 2 | 60.3 | 152 | 63 | 152 | 102 | 106 | 81 |
| 65 | 2 1/2 | 73.0 | 190 | 79 | 190 | 127 | 132 | 100 |
| 80 | 3 | 88.9 | 229 | 95 | 229 | 152 | 159 | 121 |
| 90 | 3 1/2 | 101.6 | 267 | 111 | 267 | 178 | 184 | 140 |
| 100 | 4 | 114.3 | 305 | 127 | 305 | 203 | 210 | 159 |
| 125 | 5 | 141.3 | 381 | 157 | 381 | 254 | 262 | 197 |
| 150 | 6 | 168.3 | 457 | 189 | 457 | 305 | 313 | 237 |
| 200 | 8 | 219.1 | 610 | 252 | 610 | 406 | 414 | 313 |
| 250 | 10 | 273.0 | 762 | 316 |  762 | 508 | 518 | 391 |
| 300 | 12 | 323.8 | 914 | 378 | 914 | 609 | 619 | 467 |
| 350 | 14 | 355.6 | 1067 | 441 | 1067 | 711 | 711 | 533 |
| 400 | 16 | 406.4 | 1219 | 505 | 1219 | 813 | 813 | 610 |
| 450 | 18 | 457.0 | 1372 | 568 | 1372 | 914 | 914 | 686 |
| 500 | 20 | 508.0 | 1524 | 632 | 1524 | 1016 | 1016 | 762 |
| 550 | 22 | 559.0 | 1676 | 694 | 1676 | 1118 | 1118 | 838 |
| 600 | 24 | 610.0 | 1829 | 757 | 1829 | 1219 | 1219 | 914 |
| 650 | 26 | 660.0 | 1981 | 821 | ||||
| 700 | 28 | 711.0 | 2134 | 883 | ||||
| 750 | 30 | 762.0 | 2286 | 964 | ||||
| 800 | 32 | 813.0 | 2438 | 1010 | ||||
| 850 | 34 | 864.0 | 2591 | 1073 | ||||
| 900 | 36 | 914.0 | 2743 | 1135 | ||||
| 950 | 38 | 965.0 | 2896 | 1200 | ||||
| 1000 | 40 | 1016.0 | 3048 | 1264 | ||||
| 1050 | 42 | 1067.0 | 3200 | 1326 | ||||
| 1100 | 44 | 1118.0 | 3353 | 1389 | ||||
| 1150 | 46 | 1168.0 | 3505 | 1453 | ||||
| 1200 | 48 | 1219.0 | 3658 | 1516 | ||||
ASME B16.9 碳鋼對焊三通用于實現管道的分支，使管道系統能夠從主管道向支管道輸送介質。根據三通的結構形式不同，可分為等徑三通和異徑三通兩種。

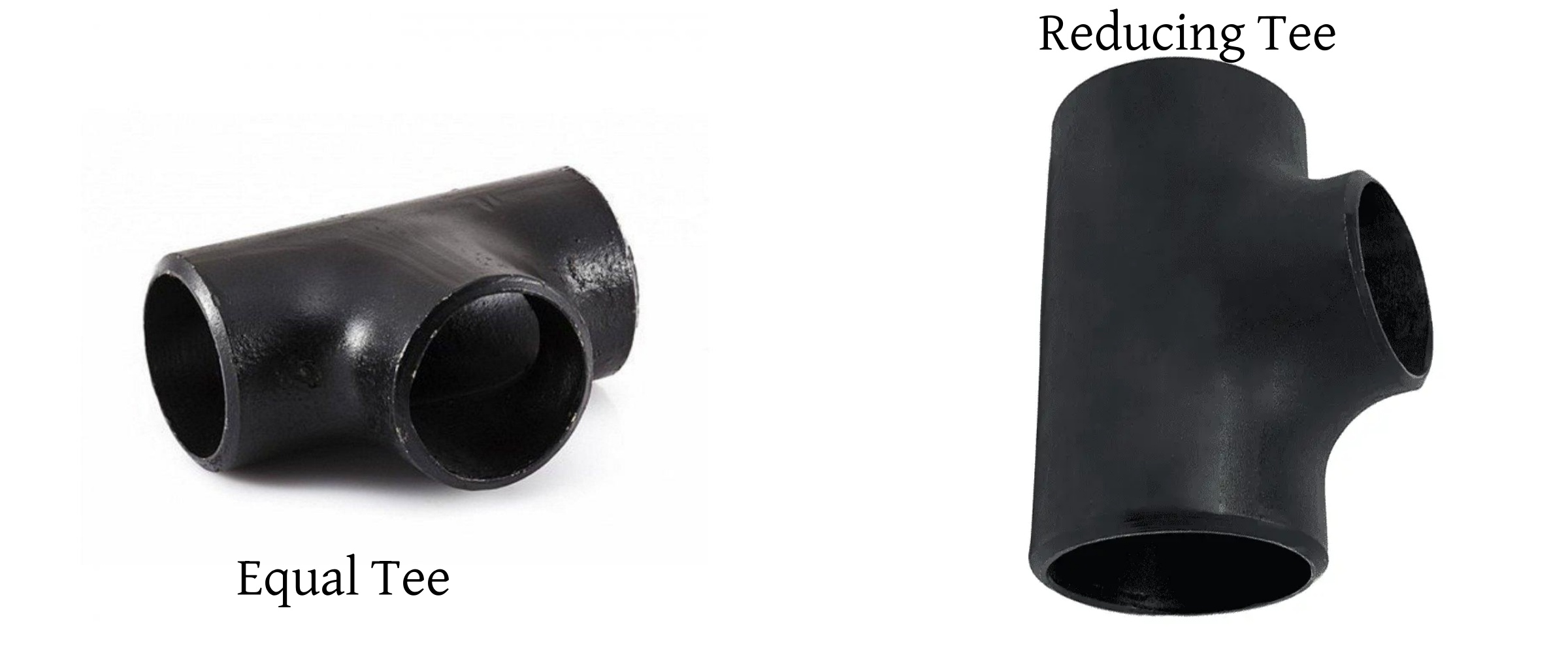

等徑三通的三個端口公稱尺寸相同，而異徑三通的主管端口公稱尺寸大于支管端口公稱尺寸。對焊三通的公稱尺寸范圍同樣從 1/2 英寸（DN15）到 48 英寸（DN1200），主管和支管的外徑、壁厚也遵循相應的管道標準。

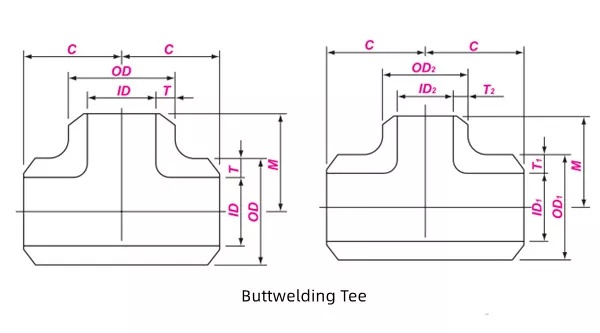

ASME B16.9 對焊三通尺寸參數
公稱尺寸 | 端部外徑 | 中心至端面 | ||
DN | NPS | OD | C | M |
15 | 1/2 | 21.3 | 25 | 25 |
20 | 3/4 | 26.7 | 29 | 29 |
25 | 1 | 33.4 | 38 | 38 |
32 | 1.1/4 | 42.2 | 48 | 48 |
40 | 1.1/2 | 48.3 | 57 | 57 |
50 | 2 | 60.3 | 64 | 64 |
65 | 2.1/2 | 73.0 | 76 | 76 |
80 | 3 | 88.9 | 86 | 86 |
90 | 3.1/2 | 101.6 | 95 | 95 |
100 | 4 | 114.3 | 105 | 105 |
125 | 5 | 141.3 | 124 | 124 |
150 | 6 | 168.3 | 143 | 143 |
200 | 8 | 219.1 | 178 | 178 |
250 | 10 | 273.0 | 216 | 216 |
300 | 12 | 323.8 | 254 | 254 |
350 | 14 | 355.6 | 279 | 279 |
400 | 16 | 406.4 | 305 | 305 |
450 | 18 | 457.0 | 343 | 343 |
500 | 20 | 508.0 | 381 | 381 |
550 | 22 | 559.0 | 419 | 419 |
600 | 24 | 610.0 | 432 | 432 |
650 | 26 | 660.0 | 495 | 495 |
700 | 28 | 711.0 | 521 | 521 |
750 | 30 | 762.0 | 559 | 559 |
800 | 32 | 813.0 | 597 | 597 |
850 | 34 | 864.0 | 635 | 635 |
900 | 36 | 914.0 | 673 | 673 |
950 | 38 | 965.0 | 711 | 711 |
1000 | 40 | 1016.0 | 749 | 749 |
1050 | 42 | 1067.0 | 762 | 762 |
1100 | 44 | 1118.0 | 813 | 813 |
1150 | 46 | 1168.0 | 851 | 851 |
1200 | 48 | 1219.0 | 889 | 889 |
對焊大小頭又稱異徑管，用于實現不同管徑管道之間的連接，分為同心大小頭（CONC）和偏心大小頭（ECC）兩種類型。
同心大小頭的兩端圓心在同一條直線上，適用于一般的管道變徑連接；
偏心大小頭的兩端圓心不在同一條直線上，主要用于防止管道內介質積聚，常用于泵的入口、水平管道以及需要排液的管道系統中。
ASME B16.9 碳鋼同心大小頭和偏心大小頭的公稱尺寸范圍從 1/2 英寸（DN15）到 48 英寸（DN1200），大端和小端的外徑、壁厚按照相應的管道標準設計。偏心大小頭的尺寸參數與同心大小頭類似，只是在結構上存在偏心差異，其偏心距的大小根據公稱尺寸和管道標準確定，以保證管道連接的順暢性和介質的正常流動。
對焊大小頭的尺寸參數
公稱尺寸 | 端部外徑 | 端面至端面 | ||||
DN1 | DN2 | NPS1 | NPS2 | OD1 | OD2 | H |
20 | 10-15 | 3/4 | 3/8-1/2 | 26.7 | 17.1-21.3 | 38 |
25 | 15-20 | 1 | 1/2-3/4 | 33.4 | 21.3-26.7 | 51 |
32 | 15-25 | 1 1/4 | 1/2-1 | 42.2 | 21.3-33.4 | 51 |
40 | 15-32 | 1 1/2 | 1/2-1 1/4 | 48.3 | 21.3-42.2 | 64 |
50 | 20-40 | 2 | 3/4-1 1/2 | 60.3 | 26.7-48.3 | 76 |
65 | 25-50 | 2 1/2 | 1-2 | 73.0 | 33.4-60.3 | 89 |
80 | 32-65 | 3 | 1 1/4-2 1/2 | 88.9 | 42.2-73.0 | 89 |
90 | 32-80 | 3 1/2 | 1 1/4-3 | 101.6 | 42.2-88.9 | 102 |
100 | 40-90 | 4 | 1 1/2-3 1/2 | 114.3 | 48.3-101.6 | 102 |
125 | 50-100 | 5 | 2-4 | 141.3 | 60.3-114.3 | 127 |
150 | 65-125 | 6 | 2 1/2-5 | 168.3 | 73.0-141.3 | 140 |
200 | 90-150 | 8 | 3 1/2-6 | 219.1 | 101.6-168.3 | 152 |
250 | 100-200 | 10 | 4-8 | 273.0 | 114.3-219.1 | 178 |
300 | 125-250 | 12 | 5-10 | 323.8 | 141.3-273.0 | 203 |
350 | 150-300 | 14 | 6-12 | 355.6 | 168.3-323.8 | 330 |
400 | 150-350 | 16 | 6-14 | 406.4 | 168.3-355.6 | 356 |
450 | 200-400 | 18 | 8-16 | 457.0 | 219.1-406.4 | 381 |
500 | 250-450 | 20 | 10-18 | 508.0 | 273.0-457.0 | 508 |
550 | 300-500 | 22 | 12-20 | 559.0 | 323.8-508.0 | 508 |
600 | 300-550 | 24 | 12-22 | 610.0 | 323.8-559.0 | 508 |
650 | 350-600 | 26 | 14-24 | 660 | 355.6-610.0 | 610 |
700 | 350-650 | 28 | 14-26 | 711 | 355.6-660.0 | 610 |
750 | 350-700 | 30 | 14-28 | 762 | 355.6-711.0 | 610 |
800 | 500-750 | 32 | 20-30 | 813 | 508.0-762.0 | 610 |
850 | 550-800 | 34 | 22-32 | 864 | 559.0-813.0 | 610 |
900 | 550-850 | 36 | 22-34 | 914 | 559.0-864.0 | 610 |
950 | 600-900 | 38 | 24-36 | 965 | 610.0-914.0 | 610 |
1000 | 700-950 | 40 | 28-38 | 1016 | 711.0-965.0 | 610 |
1050 | 700-1000 | 42 | 28-40 | 1067 | 711.0-1016.0 | 610 |
1100 | 800-1050 | 44 | 32-42 | 1118 | 813.0-1067.0 | 610 |
1150 | 850-1100 | 46 | 34-44 | 1168 | 864.0-1118.0 | 711 |
1200 | 900-1150 | 48 | 36-46 | 1219 | 914.0-1168.0 | 711 |
1300 | 1000-1200 | 52 | 40-48 | 1321 | 1016.0-1219.0 | 711 |
1400 | 1100-1300 | 56 | 40-52 | 1422 | 1016.0-1321.0 | 711 |
1500 | 1100-1400 | 60 | 44-56 | 1524 | 1118.0-1422.0 | 711 |

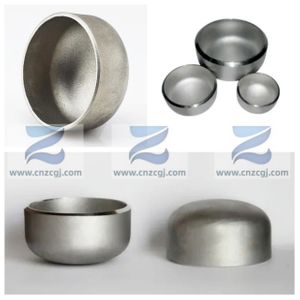

對焊管帽用于封閉管道的端部，防止管道內介質泄漏以及外界雜質進入管道內部，保護管道系統的安全運行。ASME B16.9 碳鋼對焊管帽的公稱尺寸范圍從 1/2 英寸（DN15）到 48 英寸（DN1200），其外徑和壁厚與相應公稱尺寸的管道保持一致，以確保與管道的良好連接。對焊管帽的形狀主要有橢圓形、圓形、錐形等，其中橢圓形管帽由于具有較好的力學性能和耐壓性能，在工業管道系統中應用最為廣泛。
ASME B16.9 對焊管帽的尺寸
DN | NPS | OD | E | E1 |
15 | 1/2 | 21.3 | 25 | 25 |
20 | 3/4 | 26.7 | 25 | 25 |
25 | 1 | 33.4 | 38 | 38 |
32 | 11/4 | 42.2 | 38 | 38 |
40 | 11/2 | 48.3 | 38 | 38 |
50 | 2 | 60.3 | 38 | 44 |
65 | 21/2 | 73.0 | 38 | 51 |
80 | 3 | 88.9 | 51 | 64 |
90 | 31/2 | 101.6 | 64 | 76 |
100 | 4 | 114.3 | 64 | 76 |
125 | 5 | 141.3 | 76 | 89 |
150 | 6 | 168.3 | 89 | 102 |
200 | 8 | 219.1 | 102 | 127 |
250 | 10 | 273.0 | 127 | 152 |
300 | 12 | 323.8 | 152 | 178 |
350 | 14 | 355.6 | 165 | 191 |
400 | 16 | 406.4 | 178 | 203 |
450 | 18 | 457.0 | 203 | 229 |
500 | 20 | 508.0 | 229 | 254 |
550 | 22 | 559.0 | 254 | 254 |
600 | 24 | 610.0 | 267 | 305 |
650 | 26 | 660.0 | 267 | --- |
700 | 28 | 711.0 | 267 | --- |
750 | 30 | 762.0 | 267 | --- |
800 | 32 | 813.0 | 267 | --- |
850 | 34 | 864.0 | 267 | --- |
900 | 36 | 914.0 | 267 | --- |
950 | 38 | 965.0 | 305 | --- |
1000 | 40 | 1016.0 | 305 | --- |
1050 | 42 | 1067.0 | 305 | --- |
1100 | 44 | 1118.0 | 343 | --- |
1150 | 46 | 1168.0 | 343 | --- |
1200 | 48 | 1219.0 | 343 | --- |
翻邊短節是一種帶有翻邊結構的短管，主要用于與法蘭配合使用，增強管道與法蘭連接部位的強度和密封性，同時也便于管道的安裝和拆卸。ASME B16.9 碳鋼翻邊短節的公稱尺寸范圍從 1/2 英寸（DN15）到 24 英寸（DN600），其外徑、壁厚與相應的管道規格相同，翻邊的高度和厚度則根據法蘭的標準和密封要求確定。
ASTM A234 翻邊短節的尺寸
公稱尺寸 | 簡體外徑 | 長度 | 圓角半徑 | 搭接直徑 | ||||
DN | NPS | OD | F | R | ||||
Max. | Min. | 長型 | 短型 | A | B max | G | ||
15 | 1/2 | 22.8 | 20.5 | 76 | 51 | 3 | 0.8 | 35 |
20 | 3/4 | 28.1 | 25.9 | 76 | 51 | 3 | 0.8 | 43 |
25 | 1 | 35.0 | 32.6 | 102 | 51 | 3 | 0.8 | 51 |
32 | 1 1/4 | 43.6 | 41.4 | 102 | 51 | 5 | 0.8 | 64 |
40 | 1 1/2 | 49.9 | 47.5 | 102 | 51 | 6 | 0.8 | 73 |
50 | 2 | 62.4 | 59.5 | 152 | 64 | 8 | 0.8 | 92 |
65 | 2 1/2 | 75.3 | 72.2 | 152 | 64 | 8 | 0.8 | 105 |
80 | 3 | 91.3 | 88.1 | 152 | 64 | 10 | 0.8 | 127 |
90 | 3 1/2 | 104.0 | 100.8 | 152 | 76 | 10 | 0.8 | 140 |
100 | 4 | 116.7 | 113.5 | 152 | 76 | 11 | 0.8 | 157 |
125 | 5 | 144.3 | 140.5 | 203 | 76 | 11 | 1.6 | 186 |
150 | 6 | 171.3 | 167.5 | 203 | 89 | 13 | 1.6 | 216 |
200 | 8 | 222.1 | 218.3 | 203 | 102 | 13 | 1.6 | 270 |
250 | 10 | 277.2 | 272.3 | 254 | 127 | 13 | 1.6 | 324 |
300 | 12 | 328.0 | 323.1 | 254 | 152 | 13 | 1.6 | 381 |
350 | 14 | 359.9 | 354.8 | 305 | 152 | 13 | 1.6 | 413 |
400 | 16 | 411.0 | 405.6 | 305 | 152 | 13 | 1.6 | 470 |
450 | 18 | 462.0 | 456.0 | 305 | 152 | 13 | 1.6 | 533 |
500 | 20 | 514.0 | 507.0 | 305 | 152 | 13 | 1.6 | 584 |
550 | 22 | 565.0 | 558.0 | 305 | 152 | 13 | 1.6 | 641 |
600 | 24 | 616.0 | 609.0 | 305 | 152 | 13 | 1.6 | 692 |
公稱尺寸 Nominal Size | 所有管件1)2) | 45°、90° 彎頭、三通、四通 |
3D Radius Elbows | 180 " 彎頭 | 管帽 | 異徑管 、翻邊短節 | 翻邊短節 | ||||||
DN | NPS | OD 3) 4) | ID 3) | A B C M | A B |
| K | U | E, E1 | H F |
| R | t |
15-65 | 1/2 -21/2 | +1.6 | ± 0.8 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 | ± 3 | ± 2 | 0 | 0 | +1.6 |
80-90 | 3-31/2 | ± 1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 | ± 3 | ± 2 | 0 | 0 | +1.6 |
100 | 4 | ± 1.6 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 | ± 3 | ± 2 | 0 | 0 | +1.6 |
125-200 | 5-8 | +2.4 | ± 1.6 | ± 2 | ± 3 | ± 6 | ± 6 | ± 1 | ± 6 | ± 2 | 0 | 0 | +1.6 |
250-450 | 10-18 | +4.0 | ± 3.2 | ± 2 | ± 3 | ± 10 | ± 6 | ± 2 | ± 6 | ± 2 | 0 | 0 | +3.2 |
500-600 | 20-24 | +6.4 | ± 4.8 | ± 2 | ± 3 | ± 10 | ± 6 | ± 2 | ± 6 | ± 2 | 0 | 0 | +3.2 |
650-750 | 26-30 | +6.4 | ± 4.8 | ± 3 | ± 6 | --- | --- | --- | ± 10 | ± 5 | --- | --- | --- |
800-1200 | 32-48 | +6.4 | ± 4.8 | ± 5 | ± 6 | --- | --- | --- | ± 10 | ± 5 | --- | --- | --- |
1300-1500 | 52-60 | +6.4 | ± 4.8 | ± 5 | --- | --- | --- | --- | --- | --- | --- | --- | --- |
1600-1700 | 64-68 | +6.4 | ± 4.8 | ± 5 | --- | --- | --- | --- | --- | --- | --- | --- | --- |
1800-2000 | 72-80 | +6.4 | ± 4.8 | ± 5 | --- | --- | --- | --- | --- | --- | --- | --- | --- |
在 ASME B16.9 碳鋼對焊管件中，ASTM A234 WPB 材質的對焊管件憑借優異的綜合性能，在眾多工業領域中得到了廣泛的應用。
ASTM A234 是美國材料與試驗協會（ASTM）制定的關于中溫用鍛制碳鋼和合金鋼管配件的標準規范，而 WPB 則是該標準中規定的一種具體的碳鋼材質牌號。其中，“W” 代表焊接（Welding），表示該材質的管件適用于焊接連接；“P” 代表管道（Pipe），表明該材質主要用于管道系統中的管件制造；“B” 則是該材質在 ASTM A234 標準中的等級標識，代表了特定的化學成分和力學性能要求。
ASTM A234 WPB 材質的對焊管件具有優良的力學性能和焊接性能。在力學性能方面，其抗拉強度通常在 415-585MPa 之間，屈服強度不低于 240MPa，伸長率（在 200mm 標距下）不小于 22%，能夠承受較高的壓力和載荷，保證管道系統在運行過程中的結構穩定性。同時，該材質還具有較好的沖擊韌性，在低溫環境下（如 - 29℃）仍能保持一定的韌性，避免管件在低溫下發生脆性斷裂。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Mo | Ni | Cu | Cb | V |
| ASTM A234 WPB | MIN | 0.29 | 0.10 | |||||||||
| MAX | 0.30 | 1.06 | 0.050 | 0.058 | 0.40 | 0.15 | 0.40 | 0.40 | / | 0.08 |
機械性能
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | HARDNESS |
| ASTM A234 WPB | 415 min | 240 min | 22 min | 197 max |
在焊接性能方面，ASTM A234 WPB 材質的碳含量較低（通常在 0.30% 以下），并且含有適量的錳、硅等合金元素，能夠有效降低焊接過程中的淬硬傾向，減少焊接裂紋的產生。采用常規的焊接工藝（如電弧焊、氬弧焊）即可實現該材質管件與管道之間的良好焊接，焊接接頭的力學性能能夠達到母材的性能要求，確保連接部位的強度和密封性。此外，ASTM A234 WPB 材質還具有一定的耐腐蝕性能，在常溫下能夠抵抗大多數中性介質（如水、空氣等）的腐蝕，適用于一般工業環境下的管道系統。
在工業管道系統中，對焊管件和承插焊管件是兩種常用的管件類型，它們?cè)诮Y(jié)構、連接方式、性能特點以及適用場景等方面存在明顯的差異，各自具有優缺點。
對焊管件的端部采用坡口形式，與管道通過焊接形成連續的焊縫連接，焊接接頭的強度較高；而承插焊管件則具有一個承口，管道插入承口后，在承口與管道的間隙處進行焊接，形成角焊縫連接。
對焊管件的優勢
密封性能好：對焊管件與管道之間的焊接接頭為連續的焊縫，能夠有效避免介質泄漏，尤其適用于高壓、易燃易爆以及有毒介質的管道系統。
力學性能優異：焊接接頭的強度能夠達到甚至超過母材的強度，能夠承受較高的壓力、溫度以及振動載荷，提高管道系統的整體穩定性和安全性。
適用范圍廣：對焊管件適用于大口徑、高壓、高溫以及惡劣工況下的管道系統，公稱尺寸可從 1/2 英寸到 48 英寸，能夠滿足不同工業領域的需求。
流阻?。簩?duì)焊管件的內部結構相對流暢，沒有明顯的臺階和死角，介質在管道內流動時的阻力較小，能夠減少管道系統的壓力損失，提高輸送效率。
承插焊管件的優勢
安裝簡便：承插焊管件的安裝過程相對簡單，管道只需插入承口后進行焊接即可，對安裝人員的技術水平要求較低，安裝效率較高。
成本較低：承插焊管件的制造工藝相對簡單，生產成本較低，同時由于安裝簡便，也能夠降低安裝成本，適用于中低壓、小口徑的管道系統。
維護方便：在一些小型管道系統中，若需要更換管件，承插焊管件的拆卸和更換相對容易，能夠減少維護工作量和維護成本。
對焊管件的劣勢
安裝難度大：對焊管件的焊接需要較高的技術水平，焊接前需要對管件和管道進行坡口加工、預熱等準備工作，焊接過程中需要嚴格控制焊接參數，安裝周期較長，成本較高。
對安裝環境要求高：對焊焊接通常需要在較為開闊、通風良好的環境下進行，對于狹窄空間或惡劣環境下的安裝較為困難。
承插焊管件的劣勢
密封性能較差：承插焊管件的焊接接頭為角焊縫，焊縫的密封性相對較差，在高壓、高溫以及腐蝕性介質的管道系統中，容易出現介質泄漏的問題。
力學性能有限：角焊縫的強度相對較低，不能承受過高的壓力和載荷，適用于中低壓管道系統，在高壓、高振動工況下的使用受到限制。
流阻較大：承插焊管件的承口部位存在臺階，會增加介質在管道內流動的阻力，影響管道系統的輸送效率，尤其在大流量管道系統中更為明顯。
適用范圍窄：承插焊管件主要適用于小口徑（通常公稱尺寸在 2 英寸以下）、中低壓的管道系統，對于大口徑、高壓、高溫管道系統的適用性較差。
ASTM A234 和 ASTM A403 都是美國材料與試驗協會制定的關于鍛制管件的材質標準，兩者在適用范圍、材質類型、性能要求等方面存在一定的差異，適用于不同的工業場景。
ASTM A234 標準適用于碳鋼和合金鋼對焊管道配件，主要用于常溫狀態下管道系統，涵蓋了對焊彎頭、三通、四通、管帽、大小頭、翻邊短節等多種類型，適用于輸送液體、氣體、蒸汽等多種介質的管道系統；
ASTM A403 標準則適用于奧氏體不銹鋼對焊管件，主要用于耐腐蝕要求較高的管道系統，同樣涵蓋了對焊彎頭、三通、四通、管帽、大小頭、翻邊短節等多種類型的對焊管件，適用于輸送腐蝕性介質（如酸、堿、鹽溶液等）的管道系統。
ASTM A234 標準主要包括碳鋼和合金鋼材質，常見的碳鋼材質牌號有 WPB、WPC 等，合金鋼材質牌號有 WP1、WP5、WP9、WP11、WP22、WP91 等，不同牌號的材質具有不同的化學成分和力學性能，以適應不同溫度和壓力條件下的使用需求；
ASTM A403 標準則主要包括奧氏體不銹鋼材質，常見的牌號有 WP304、WP304L、WP316、WP316L、WP321、WP347 等，這些材質具有優異的耐腐蝕性能，能夠抵抗多種腐蝕性介質的侵蝕，同時還具有較好的高溫強度和抗氧化性能。
ASTM A234：以 WPB 和 WPC 為例，WPB 級抗拉強度≥415MPa，屈服強度≥240MPa；WPC 級抗拉強度≥485MPa，屈服強度≥275MPa，隨著等級的提高，力學性能相應增強。
ASTM A403：不同的奧氏體不銹鋼材質有相應的力學性能要求，一般具有良好的耐腐蝕性和一定的強度、韌性，以滿足不同工況下的使用要求。
耐腐蝕性能要求
ASTM A234 標準中的碳鋼材質（如 WPB）主要依靠自身的氧化膜進行簡單的腐蝕防護，在常溫中性介質中具有一定的耐腐蝕性，但在酸性、堿性或含有氯離子等腐蝕性較強的介質中，耐腐蝕性能較差，容易發生腐蝕失效，通常需要通過鍍鋅、3PE或環氧樹脂涂層等額外的防腐措施來提高其耐腐蝕能力；合金鋼材質則通過加入鉻、鉬等元素，在一定程度上提高了耐腐蝕性能和高溫抗氧化性能，適用于溫度較高或腐蝕性稍強的環境，但相較于奧氏體不銹鋼仍有差距。
ASTM A403 標準的奧氏體不銹鋼材質憑借其獨特的化學成分，具有卓越的耐腐蝕性能，能夠抵抗多種強酸、強堿以及含有氯離子的介質的腐蝕。
ASTM A234：適用于中高溫壓力管道系統，如石油煉制廠的常減壓裝置管道、城市集中供熱管道、電力廠的蒸汽管道等。
ASTM A403：由于其耐腐蝕性好，常用于對耐腐蝕性要求較高的場合，如化工、食品加工等行業中輸送腐蝕性介質的管道系統。
ASME B16.9 碳鋼對焊管件憑借其符合嚴格標準的質量、多樣的產品類型以及適配不同工況的性能，在多個工業領域中發揮著不可或缺的作用，具體應用范圍如下：
對焊管件在石油化工行業全流程應用，連接各環節工藝管道，耐受高溫高壓及介質腐蝕，保障生產穩定與安全。
該管件廣泛應用于天然氣開采、集輸及長輸管道系統，承受高壓，經防腐處理適應復雜環境，確保長距離穩定輸氣。
在火力發電廠和核電站汽水管道系統中，ASTM A234 WPB 對焊管件滿足高溫高壓強度要求，以嚴格檢驗保障發電機組安全運行。
冶金行業中，該管件用于各類管道系統，連接高爐冷卻水、轉爐氧氣輸送等管道，保證冶煉過程穩定與安全。
碳鋼對焊管件應用于市政供熱、污水處理等工程，以及船舶制造、機械制造等行業，滿足不同場景使用需求。
ASME B16.9 碳鋼對焊管件以其嚴格的標準規范、全面的產品類型、優異的性能以及廣泛的適用性，成為工業管道系統中的關鍵部件，為各個行業的生產安全和高效運行提供了堅實保障。
嚴格質控：從原料采購到產品交付，全流程把控對焊管件質量，每批產品多輪檢測，確保符合國際標準。
定制服務：可根據客戶需求，定制特殊尺寸、壓力等級、材料的對焊管件。
快速交付：常見規格對焊管件庫存充足，保障訂單準時交付，滿足緊急需求。
專業售后：經驗豐富的業務團隊，為客戶提供專業的技術支持及問題解決方案。
若您需要采購對焊管件，歡迎聯系我們，我們將為您提供優質產品與專業服務。
電話：18625862121
官網：http://www.jjcclz.cn/
3D 彎頭
