在工業管道系統中，介質轉向的順暢性與密封性直接影響整體輸送效率，ASTM A234 WPB彎頭以出色的材質性能、合理的結構設計，成為化工、石油、電力等領域?qū)崿F(xiàn)管路轉彎的優選產品，完美適配高壓、中溫等復雜工況。
ASTM A234是美國材料與試驗協會（ASTM）制定的碳鋼和合金鋼對焊管件標準規范，涵蓋對焊彎頭、三通、四通、大小頭、管帽等多種管件，核心目的是統一管件的材質要求、制造工藝、力學性能及檢驗標準，確保產品在高溫、高壓環境下的安全穩定性。
該標準在對焊管件的原材料選用、制造工藝、尺寸公差、無損檢測等方面都做了嚴格規定。例如，標準要求管件需經過正火或正火 + 回火處理，消除鍛造應力；尺寸公差需符合 ASME B16.9（對焊管件），確保與管道、閥門的無縫對接。
ASTM A234標準按材質分為多個等級，WPB是其中應用最廣泛的碳鋼等級，此外還包括 WPC、WP11、WP12等，不同等級對應不同的化學成分與力學性能，適配不同工作環境需求。
WPB 是 ASTM A234標準下的碳鋼等級，“W” 代表 “焊接（Welding）”，“P” 代表 “壓力（Pressure）”，“B” 代表材料等級，其核心特點是兼顧強度與可焊性，適合制造中高壓管道用對焊彎頭。
從化學成分來看，WPB材質要求碳含量≤0.30%、錳含量 0.29%-1.06%、硅含量0.10%min，磷、硫含量分別≤0.050%和≤0.058%，低雜質含量可減少焊接缺陷，提升管件的抗裂性；從制造工藝來看，WPB 彎頭需采用優質碳素結構鋼為原材料，經熱鍛成型后，通過正火處理（加熱至 890-940℃，保溫后空冷）細化晶粒，保證材質均勻性。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Mo | Ni | Cu | V |
| ASTM A234 WPB | MIN | 0.29 | 0.10 | ||||||||
| MAX | 0.30 | 1.06 | 0.050 | 0.058 | 0.40 | 0.15 | 0.40 | 0.40 | 0.08 |
力學性能：常溫下抗拉強度≥415MPa，屈服強度≥240MPa，伸長率≥22%，較高的強度可承受管道系統的壓力沖擊，良好的伸長率確保管件在安裝時不易因彎曲變形開裂；
機械性能
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | HARDNESS |
| ASTM A234 WPB | 415 min | 240 min | 22 min | 197 max |
耐溫性能：長期使用溫度范圍為 - 29℃至 425℃，可適配中溫介質輸送，在該溫度區間內，材質的硬度、韌性無明顯衰減；
可焊性：低碳、低硫磷的成分設計，使 ASTM A234 WPB彎頭焊接時不易產生氣孔、夾渣，焊接接頭強度可達到母材強度的 90% 以上，無需特殊焊接工藝，降低施工難度；
抗腐蝕性能：雖為碳鋼材質，但經除銹、涂漆或鍍鋅處理后，可在中性環境中使用，若搭配防腐涂層，還能適配輕度腐蝕介質管路。

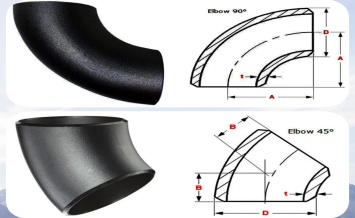

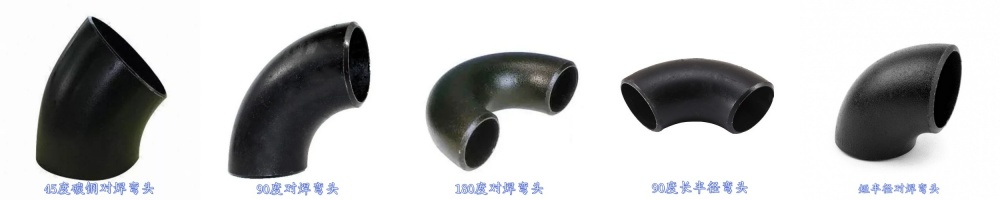

ASTM A234 WPB彎頭按 “轉彎角度” 和 “結構形式” 可分為以下主要種類，不同種類適配不同管路布局需求：

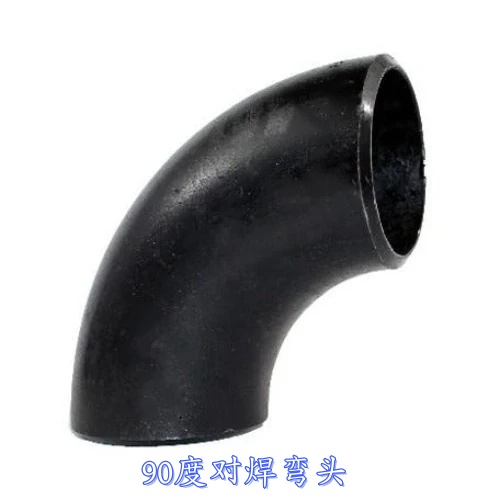

用途：實現管道系統 90° 垂直轉向，是最常用的ASTM A234 WPB彎頭類型，廣泛用于管道系統的拐角、分支處，如化工裝置的工藝管路、電廠的蒸汽管路；
特點：彎曲角度使管道順滑轉向，介質流經時阻力小，對焊連接方式密封性能強。

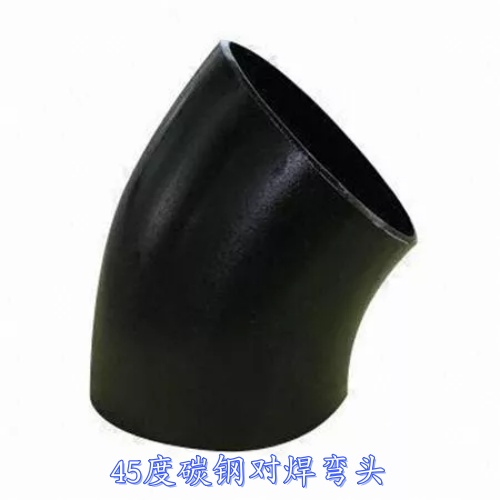

45° ASTM A234 WPB對焊彎頭
用途：用于管路 45° 傾斜轉向，減少介質轉向時的湍流與壓力損失，適用于對流速穩定性要求高的場景，如油品輸送管路、儀表測量管路；
特點：角度設計平緩，流阻系數僅為 90° 彎頭的 60%，可降低管路能耗，同樣采用對焊連接。

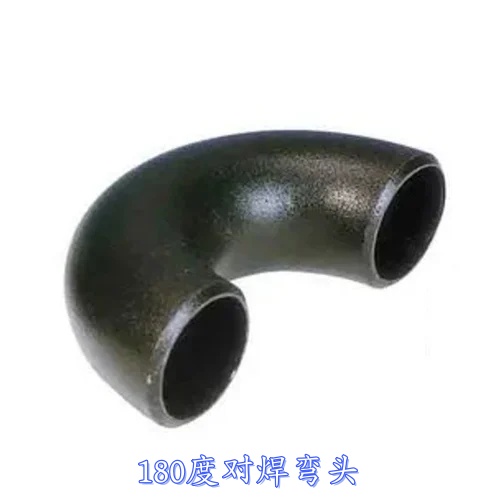

180° 對焊彎頭
用途：實現管路 180° 折返，常見于需要介質回流或管路避讓的場景，如換熱器進出口管路、泵體循環管路；
特點：兩端接口平行，結構對稱，可減少管路振動，對焊連接后密封性優異，但需預留較大安裝空間。

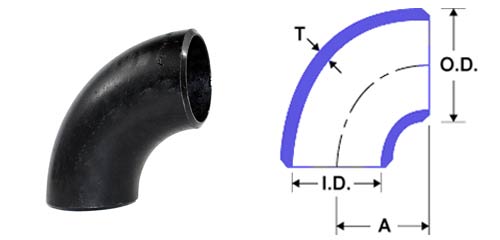

長半徑彎頭（LR R=1.5D）
長半徑彎頭是使用最廣泛的ASME A234 WPB彎頭類型。其彎曲半徑等于管道公稱直徑的1.5倍（即 1.5D）。
特點：
流阻小：由于彎曲曲線更平緩，它對流體（液體或氣體）的阻力更小，壓力損失也更低。
沖刷磨損小：平緩的彎曲能減少流體對彎頭外側內壁的沖刷和腐蝕，特別適用于帶有固體顆粒的漿料或易腐蝕的介質。
占用空間大：由于其彎曲半徑更大，需要的安裝空間也更大。
短半徑彎頭（SR R=1D）
短半徑彎頭的彎曲半徑等于管道公稱直徑的1.0倍（即 1.0D）。
特點：
流阻大：急彎會導致更大的湍流和壓力損失。
沖刷磨損大：流體方向急劇改變，會集中沖刷彎頭外側內壁，容易導致磨損和腐蝕。
占用空間?。?/strong>在空間有限的工作環境中起到關鍵作用。
除以上常見類型外，對焊彎頭還有包括定制角度彎頭、3D彎頭等。
定制角度彎頭：如30度、60度對焊彎頭，通常用于特殊的布局要求或替換兩個標準彎頭的組合，以減少焊點和壓力損失。
3D彎頭：其彎曲半徑為公稱直徑的3倍。這種彎頭的曲線非常平緩，能極大地減少壓力損失和沖刷磨損。
ASTM A105 是常用的鍛制碳鋼法蘭、鍛制管件材質標準，與 ASTM A234 WPB同屬碳鋼材質，但適用場景與性能存在差異，具體對比如下：
對比維度 | ASTM A234 WPB | ASTM A105 |
適用產品 | 對焊彎頭、三通、大小頭等管道配件 | 法蘭、閥門、鍛制管件等 |
力學性能 | 抗拉強度 415-585MPa，屈服強度≥240MPa | 抗拉強度 485-655MPa，屈服強度≥250MPa |
耐溫范圍 | -29℃至 425℃，適配中溫管路 | -29℃至 343℃，耐溫性略低 |
可焊性 | 更優，低硫磷含量，焊接缺陷少 | 良好，但焊接后需加強保溫，避免冷裂 |
適用工況 | 中高壓、中溫管道轉向 / 連接，動態介質輸送 | 低壓、常溫靜態承壓場景，如法蘭密封面 |
成本 | 略高（因需適配管件成型工藝） | 更低，原材料加工難度小 |
ASTM A234 WPB彎頭的承壓能力與壁厚等級直接相關，常見壁厚等級按 ASME B16.9 標準分為 Sch10、Sch20、Sch40、Sch80、Sch160，不同等級的承壓范圍如下（常溫工況下）：
Sch10（薄壁）：承壓≤1.6MPa，適用于低壓管路，如民用給排水、壓縮空氣管路；
Sch20：承壓≤2.5MPa，適用于中低壓工業管路，如冷卻水管路；
Sch40（常規壁厚）：承壓≤4.0MPa，適配多數工業中壓工況，如蒸汽管路、油品輸送管路；
Sch80（厚壁）：承壓≤8.0MPa，適用于高壓管路，如化工反應釜進料管路；
Sch160（特厚壁）：承壓≤16MPa，適用于高壓、高危介質管路，如天然氣輸送主管路。
需注意，承壓范圍會隨使用溫度升高而降低，例如在 400℃工況下，Sch40 等級的 WPB 彎頭承壓需降至 2.5MPa 以下，避免材質強度衰減導致泄漏。
ASTM A234 WPB彎頭廣泛應用于以下行業：
石油化工工業
天然氣輸送
電力工業
市政工程
冶金行業
食品加工行業
制藥食品行業
船舶制造行業
