ASTM A234 翻邊短節

ASTM A234 翻邊短節是一種廣泛應用于高溫高壓管道系統的關鍵連接部件，尤其在石油化工、電力、鍋爐及壓力容器等領域具有重要作用。ASTM A234 屬于中高溫用鍛制碳鋼和合金鋼材料，其化學成分包含鉻和鉬，具有優異的耐熱性、抗腐蝕性和機械強度，適用于高溫環境下的管道連接需求。翻邊短節作為松套法蘭的重要組成部分，能夠?qū)崿F(xiàn)法蘭與管道的靈活對焊連接，同時通過優化的結構設計提升密封性能和耐用性?，F(xiàn)代制造工藝采用冷加工或熱加工成型技術，并結合嚴格的檢測標準（如ASME B16.9、GB/T 12459等），確保產品在高壓、高溫工況下的可靠性和長期穩定性。隨著工業技術的進步，翻邊短節的設計與材料選擇不斷優化，以滿足更嚴苛的工程應用需求。

ASTM A234是什么標準

ASTM A234 是美國材料與試驗協會（American Society for Testing and Materials）制定的鍛制碳鋼和合金鋼管道配件標準，其中合金鋼部分（如WP5、WP9、WP11、WP22、WP91等）專為高溫高壓及腐蝕性環境設計，廣泛應用于石油化工、電力、鍋爐及壓力容器等領域。

?"W"：代表"Wrought"（鍛制），表示材料通過鍛造工藝成型。

?"P"：代表"Piping"（管道用），說明適用于管道系統。

?"5"：代表鉻鉬合金含量等級（5Cr-0.5Mo體系）。

翻邊短節：

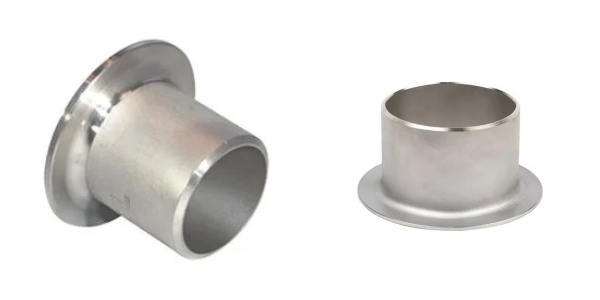

翻邊短節（Stub End） 是一種常用于管道系統中的連接件，通常用于管道與法蘭或其他配件的連接。它是一種短小的管段，其一端通常帶有翻邊，用于與法蘭連接。翻邊短節通常用于高溫、高壓或特殊環境下的管道系統，能夠有效提高管道的穩定性和密封性。

? 翻邊設計： 翻邊短節的一端通常帶有翻邊，用來與法蘭進行緊密連接。這種設計有助于提高管道系統的連接強度和密封性。

? 短小結構： 由于是短節，它通常用于兩段管道之間的過渡，或是作為法蘭與管道的連接件，長度比普通管道短。

? 適用范圍： 適用于需要進行高強度連接的場合，尤其是在高溫、高壓以及惡劣工況下的管道系統。

ASME B16.9 翻邊短節規格：

翻邊類型	長型和短型
尺寸范圍	1/2” - 24” / DN15 - 600
壓力等級	SCH 10 - SCH 160, XXS
國標	GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409
美標	ANSI / ASME B16.9 / MSS SP 43
日標	JIS B2311/2312/2313
德標	DIN2605/2615/2616/2617
歐標	EN10253

ASTM A234 翻邊短節的尺寸：

公稱尺寸 Nominal Size		簡體外徑 OD of Cylinder		長度 Length		圓角半徑 Radius of Fillet		搭接直徑 Diameter of Lap
DN	NPS	OD		F		R
		Max.	Min.	長型 Long Type	短型 Short Type	A	B max	G
15	1/2	22.8	20.5	76	51	3	0.8	35
20	3/4	28.1	25.9	76	51	3	0.8	43
25	1	35.0	32.6	102	51	3	0.8	51
32	1 1/4	43.6	41.4	102	51	5	0.8	64
40	1 1/2	49.9	47.5	102	51	6	0.8	73
50	2	62.4	59.5	152	64	8	0.8	92
65	2 1/2	75.3	72.2	152	64	8	0.8	105
80	3	91.3	88.1	152	64	10	0.8	127
90	3 1/2	104.0	100.8	152	76	10	0.8	140
100	4	116.7	113.5	152	76	11	0.8	157
125	5	144.3	140.5	203	76	11	1.6	186
150	6	171.3	167.5	203	89	13	1.6	216
200	8	222.1	218.3	203	102	13	1.6	270
250	10	277.2	272.3	254	127	13	1.6	324
300	12	328.0	323.1	254	152	13	1.6	381
350	14	359.9	354.8	305	152	13	1.6	413
400	16	411.0	405.6	305	152	13	1.6	470
450	18	462.0	456.0	305	152	13	1.6	533
500	20	514.0	507.0	305	152	13	1.6	584
550	22	565.0	558.0	305	152	13	1.6	641
600	24	616.0	609.0	305	152	13	1.6	692

ASME B16.9 翻邊短節公差：

DN	NPS	OD	ID	F	G	R	t
15-65	1/2 -21/2	+1.6 -0.8	± 0.8	± 2	0 -1	0 -1	+1.6 0
80-90	3-31/2	± 1.6	± 1.6	± 2	0 -1	0 -1	+1.6 0
100	4	± 1.6	± 1.6	± 2	0 -1	0 -2	+1.6 0
125-200	5-8	+2.4 -1.6	± 1.6	± 2	0 -1	0 -2	+1.6 0
250-450	10-18	+4.0 -3.2	± 3.2	± 2	0 -2	0 -2	+3.2 0
500-600	20-24	+6.4 -4.8	± 4.8	± 2	0 -2	0  -2	+3.2 0
650-750	26-30	+6.4 -4.8	± 4.8	± 5	---	---	---
800-1200	32-48	+6.4 -4.8	± 4.8	± 5	---	---	---
1300-1500	52-60	+6.4 -4.8	± 4.8	---	---	---	---
1600-1700	64-68	+6.4 -4.8	± 4.8	---	---	---	---
1800-2000	72-80	+6.4 -4.8	± 4.8	---	---	---	---

合金鋼對焊管件材質分析：

化學分析：

CHEMICAL	LIMITS	C	Mn	P	S	Si	Cr	Mo
ASTM A234 WP5 CL1,CL3	MIN		0.3				4	0.44
	MAX	0.15	0.6	0.04	0.03	0.5	6	0.65
ASTM A234 WP11 CL1	MIN	0.05	0.3			0.5	1	0.44
	MAX	0.15	0.6	0.03	0.03	1	1.5	0.66
ASTM A234 WP11 CL2,CL3	MIN	0.05	0.3			0.5	1	0.44
	MAX	0.2	0.8	0.04	0.04	1	1.5	0.65
ASTM A234 WP12	MIN	0.05	0.3				0.8	0.44
	MAX	0.2	0.8	0.045	0.045	0.6	1.25	0.65
ASTM A234 WP22 CL1,CL3	MIN	0.05	0.3				1.9	0.87
	MAX	0.15	0.6	0.04	0.04	0.5	2.6	1.13

機械性能：

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %
ASTM A234 WP5 CL1	415min	205min	30min
ASTM A234 WP5 CL3	520min	310min	30min
ASTM A234 WP11 CL1	415 min	205 min	30min
ASTM A234 WP11 CL2	485min	275min	30min
ASTM A234 WP11 CL3	520min	310min	30min
ASTM A234 WP12 CL1	415 min	220min	30min
ASTM A234 WP12 CL2	485 min	275 min	30min
ASTM A234 WP22 CL1	415 min	205 min	30min
ASTM A234 WP22 CL3	520min	310min	30min

ASTM A234 翻邊短節優勢：

適用于高溫高壓環境：材質強度高，能承受嚴苛工況。

良好的焊接性能：易于與管道系統連接，施工方便。

尺寸標準統一：符合國際標準，便于配套安裝。

結構穩固，密封性強：翻邊設計提升連接強度和密封可靠性。

耐腐蝕性能優良：尤其適用于化工、石化等腐蝕環境。

適配多種材質等級：可選用WPB、WP5、WP11等多種鋼種，滿足不同工況需求。

廣泛的應用兼容性：可與各類法蘭、閥門、管件組合使用，通用性強。

應用領域：

石油天然氣行業

化工裝置系統

電力與鍋爐管道

煉油廠設備

熱交換器系統

海洋工程與平臺

壓力容器配管

我們的產品及服務：

上海著誠管件制造有限公司專注于提供高質量的對焊管件，嚴格按照標準設計、生產和檢驗，確保每個管件能夠勝任極端工況需求。

?完整規格、尺寸及標準控制

?可提供定尺和非標定制

?完善檢測和質量管理體系

?專業配套服務及工程方案
