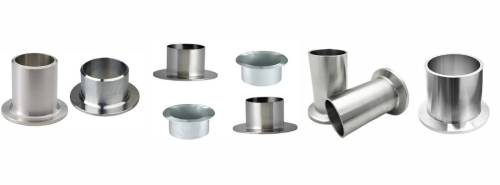

不銹鋼翻邊短節是對焊管件里面的一種，一般是與松套法蘭配套使用，在管道系統中實現法蘭連接。翻邊短節一般按沖壓工藝成型，按直管端的長短分為長型翻邊和短型翻邊。管制和板制翻邊采用彎曲、擠壓、模壓、機械加工等冷加工或熱加工及方法成型，成型方法的選擇確認產品不受損害。部分大口徑翻邊還需焊接工藝。翻邊短節的生產標準主要符合美國的生產標準ANSI/ASME B16.9和MSS SP-43生產標準。
ASME B16.9標準中的不銹鋼翻邊短節根據其長度和形狀可分為長型翻邊短節（Long Stub Ends）和短型翻邊短節（Short Stub Ends）。
Type | Long Pattern (LP) and Short Pattern (SP) |
Size Range | 1/2” - 24” / DN15 - 600 |
Thickness Schedule | SCH10S/SCH40S/SCH80S |
China Standard | GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409 |
America Standard | ANSI / ASME B16.9 / MSS SP 43 |
Japan Standard | JIS B2311/2312/2313 |
Germany Standard | DIN2605/2615/2616/2617 |
Europe Standard | EN10253 |
Stainless Steel | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317,347,904L |
Duplex Stainless Steel | ASTM A815 S32205, S31803, 32750, 32760 |
不銹鋼翻邊短節的材料標準
不銹鋼翻邊短節是采用優質不銹鋼材料生產而成的，其主要具備耐腐蝕，耐高溫，性能穩定等特點，適用于各種類型的管道系統和應用環境。常見的不銹鋼材料標準為美標ASTM A403，其中包含不同等級的不銹鋼，例如ASTM A403 WP304/316等。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo |
| ASTM A403 WP304 | MIN | 8.0 | 18.0 | ||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | ||
| ASTM A403 WP316 | MIN | 10.0 | 16.0 | 2.00 | |||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 |
機械性能
| MATERIAL | ASTM A403 WP304 | ASTM A403 WP316 |
| T.S (MPA) | 515 min | 515 min |
| Y.S (MPA) | 205 min | 205 min |
| EL % | 28 min | 28 min |
制造標準
ASME B16.9是翻邊短節的主要制造標準之一，它規定了翻邊短節的尺寸、公差、材料要求、檢驗方法等關鍵參數。在規格方面，翻邊短節的尺寸范圍廣泛，從1/2"到24"不等，以適應不同直徑的管道連接需求。

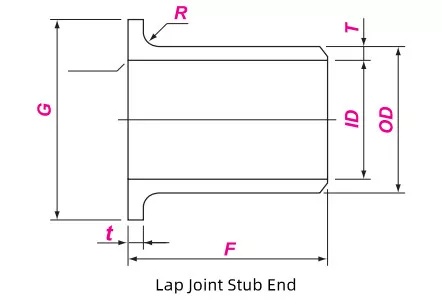

ASME B16.9不銹鋼翻邊短節的尺寸參數
| DN | NPS | OD | F | R | G | ||||
| Max. | Min. | Long Type | Short Type | A | Bmax | ||||
| 15 | 1/2 | 22.8 | 20.5 | 76 | 51 | 3 | 0.8 | 35 | |
| 20 | 3/4 | 28.1 | 25.9 | 76 | 51 | 3 | 0.8 | 43 | |
| 25 | 1 | 35.0 | 32.6 | 102 | 51 | 3 | 0.8 | 51 | |
| 32 | 11/4 | 43.6 | 41.4 | 102 | 51 | 5 | 0.8 | 64 | |
| 40 | 11/2 | 49.9 | 47.5 | 102 | 51 | 6 | 0.8 | 73 | |
| 50 | 2 | 62.4 | 59.5 | 152 | 64 | 8 | 0.8 | 92 | |
| 65 | 21/2 | 75.3 | 72.2 | 152 | 64 | 8 | 0.8 | 105 | |
| 80 | 3 | 91.3 | 88.1 | 152 | 64 | 10 | 0.8 | 127 | |
| 90 | 31/2 | 104.0 | 100.8 | 152 | 76 | 10 | 0.8 | 140 | |
| 100 | 4 | 116.7 | 113.5 | 152 | 76 | 11 | 0.8 | 157 | |
| 125 | 5 | 144.3 | 140.5 | 203 | 76 | 11 | 1.6 | 186 | |
| 150 | 6 | 171.3 | 167.5 | 203 | 89 | 13 | 1.6 | 216 | |
| 200 | 8 | 222.1 | 218.3 | 203 | 102 | 13 | 1.6 | 270 | |
| 250 | 10 | 277.2 | 272.3 | 254 | 127 | 13 | 1.6 | 324 | |
| 300 | 12 | 328.0 | 323.1 | 254 | 152 | 13 | 1.6 | 381 | |
| 350 | 14 | 359.9 | 354.8 | 305 | 152 | 13 | 1.6 | 413 | |
| 400 | 16 | 411.0 | 405.6 | 305 | 152 | 13 | 1.6 | 470 | |
| 450 | 18 | 462.0 | 456.0 | 305 | 152 | 13 | 1.6 | 533 | |
| 500 | 20 | 514.0 | 507.0 | 305 | 152 | 13 | 1.6 | 584 | |
| 550 | 22 | 565.0 | 558.0 | 305 | 152 | 13 | 1.6 | 641 | |
| 600 | 24 | 616.0 | 609.0 | 305 | 152 | 13 | 1.6 | 692 | |
重量表
| Lap Joint Stub End Referenced Weight List（kg） | |||||||
| Nominal Size | SCH10S | SCH40S | SCH80S | ||||
| DN | NPS | Short Pattern | Long Pattern | Short Pattern | Long Pattern | Short Pattern | Long Pattern |
| 15 | 1/2 | 0.07 | 0.09 | 0.09 | 0.12 | 0.12 | 0.16 |
| 20 | 3/4 | 0.09 | 0.12 | 0.12 | 0.16 | 0.15 | 0.21 |
| 25 | 1 | 0.15 | 0.25 | 0.18 | 0.32 | 0.24 | 0.43 |
| 32 | 1-1/4 | 0.19 | 0.34 | 0.25 | 0.43 | 0.33 | 0.57 |
| 40 | 1-1/2 | 0.22 | 0.39 | 0.31 | 0.52 | 0.43 | 0.75 |
| 50 | 2 | 0.35 | 0.71 | 0.52 | 1.02 | 0.73 | 1.49 |
| 65 | 2-1/2 | 0.46 | 0.95 | 0.81 | 1.6 | 1.1 | 2.22 |
| 80 | 3 | 0.62 | 1.22 | 1.1 | 2.11 | 1.5 | 2.98 |
| 90 | 3-1/2 | 0.7 | 1.36 | 1.52 | 2.55 | 2.09 | 3.65 |
| 100 | 4 | 0.94 | 1.59 | 1.8 | 3.05 | 2.58 | 4.44 |
| 125 | 5 | 1.3 | 2.8 | 2.25 | 5.42 | 3.6 | 7.86 |
| 150 | 6 | 1.75 | 3.3 | 3.59 | 7.02 | 5.76 | 11.3 |
| 200 | 8 | 2.9 | 4.95 | 5.98 | 10.6 | 9.18 | 16.2 |
| 250 | 10 | 4.79 | 8.5 | 10.2 | 18.4 | 13.7 | 24.9 |
| 300 | 12 | 7.2 | 10.9 | 14.9 | 22.8 | 19.5 | 30.2 |
| 350 | 14 | 7.95 | 15 | 15.8 | 28.7 | 21.6 | 38.6 |
| 400 | 16 | 9.5 | 17.3 | 18.9 | 33.1 | 25.2 | 44.5 |
| 450 | 18 | 11.1 | 19.8 | 22 | 38 | 29.3 | 51.1 |
| 500 | 20 | 14.1 | 25.9 | 24.3 | 42.3 | 32.6 | 56.8 |
| 550 | 22 | 16.5 | 28.2 | - | - | - | - |
| 600 | 24 | 19.8 | 35 | 29.6 | 51.2 | 39.7 | 68.8 |
特點與優勢
連接方便：不銹鋼翻邊短節通過法蘭連接，安裝和拆卸方便，便于管道的維修和更換。
密封性好：采用法蘭密封結構，能夠有效防止介質泄漏，確保管道系統的安全運行。
適應性強：翻邊短節適用于多種介質和溫度條件的管道系統，廣泛應用于石油、化工、天然氣等領域。
應用領域及注意事項
ASME B16.9翻邊短節廣泛應用于石油、化工、天然氣等行業的管道系統中，特別是在需要頻繁拆卸和維修的場合，如煉油廠、化工廠、天然氣輸送管道等。
選擇合適的材質：根據管道系統的應用環境和要求選擇合適的不銹鋼材質，以確保翻邊短節的耐腐蝕性和強度。
注意尺寸匹配：確保不銹鋼翻邊短節的尺寸與管道和法蘭的尺寸相匹配，以避免連接不緊密或泄漏等問題。
遵循制造標準：在制造和安裝過程中遵循ASME B16.9等制造標準的要求，以確保翻邊短節的質量和性能。
ASME B16.9不銹鋼翻邊短節是一種重要的管道連接件，在石油、化工、天然氣等行業中具有廣泛的應用。了解其定義、分類、材質、規格、制造標準以及應用注意事項對于確保管道系統的安全運行具有重要意義。
