180度對焊彎頭尺寸介紹

180度對焊彎頭在現代工業管道系統中扮演者重要角色，它能實現管道走向的180度轉向，是工業管道系統中中不可或缺的關鍵管件。

一、什么是180度對焊彎頭？

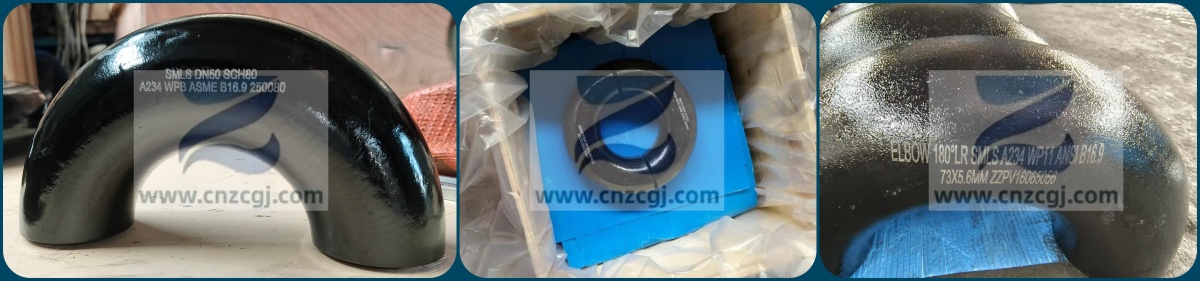

180度對焊彎頭，又稱“U型彎頭”，是一種能使管道方向?qū)崿F(xiàn)180度完全反轉的特殊管件。這種彎頭采用對焊連接方式，即通過焊接將彎頭兩端與管道進行連接，形成高強度、無泄漏的管道系統，特別適用于高壓、高溫或?qū)γ芊庑砸髽O高的工況。

1.產品類型

根據彎曲半徑的不同，180度對焊彎頭主要分為兩種類型：

• 長半徑180度對焊彎頭（LR）

彎曲半徑R = 1.5倍管道直徑（1.5D）；

特點：流道更平緩，壓降較小，對管道壁的沖刷磨損較輕；

適用：常用于介質流速較高、壓力較大或?qū)\(yùn)行穩定性要求嚴格的管道系統。

• 短半徑180度對焊彎頭（SR）

彎曲半徑R = 1.0倍管道直徑（1.0D）；

特點：結構更緊湊，節省安裝空間，但局部阻力較大；

適用：空間受限的裝置或?qū)航狄蟛粐?yán)格的系統。

2.相關標準

ASME B16.9 是國際通用的對焊管件制造標準，該標準針對對焊彎頭、三通、四通、異徑管、管帽、翻邊短節等多種類型的對焊管件，明確規范了從設計、制造到檢驗、標識的要求，確保尺寸的精確性和互換性。

180度對焊彎頭通常采用優質金屬材料制成，如碳鋼、不銹鋼、合金鋼等，材料的選擇會根據實際輸送介質的性質、溫度、壓力等工況條件來確定，以確保彎頭具備良好的耐腐蝕性、耐高溫性和耐壓性，保障管道系統的長期穩定運行。

二、ASME B16.9 對焊180度彎頭尺寸

180度對焊彎頭尺寸參數以公稱直徑（DN）為基準，涵蓋公稱直徑范圍、曲率半徑、端口壁厚、中心距等關鍵指標：

?公稱直徑（DN）：ASME B16.9 對焊180度彎頭的公稱直徑范圍通常為 DN15（1/2 英寸）至 DN600（24 英寸），適配不同規格的管道系統；

?彎曲半徑（R）：長半徑彎頭 R=1.5DN，短半徑彎頭 R=1DN；

?端口壁厚：壁厚需符合 ASME B16.9 標準中對應的管道壁厚等級（如 SCH40、SCH80、SCH160 等），例如 DN100 SCH40 彎頭的壁厚為 6.02mm，SCH80 彎頭的壁厚為 8.56mm，確保與同等級管道的壁厚匹配，保障焊接強度；

1.ASME B16.9標準180度長半徑和短半徑對焊彎頭尺寸參數

公稱尺寸 Nominal Size		端部外徑 Outside Diameter at Bevel	中心至中心                        Center to Center		背面至端面                             Back to Face
			180°  Returns
DN	NPS	OD	O		K
			長半徑 LR	短半徑 SR	長半徑 LR	短半徑 SR
15	1/2	21.3	76		48
20	3/4	26.7	76		51
25	1	33.4	76	51	56	41
32	1 1/4	42.2	95	64	70	52
40	1 1/2	48.3	114	76	83	62
50	2	60.3	152	102	106	81
65	2 1/2	73.0	190	127	132	100
80	3	88.9	229	152	159	121
90	3 1/2	101.6	267	178	184	140
100	4	114.3	305	203	210	159
125	5	141.3	381	254	262	197
150	6	168.3	457	305	313	237
200	8	219.1	610	406	414	313
250	10	273.0	762	508	518	391
300	12	323.8	914	609	619	467
350	14	355.6	1067	711	711	533
400	16	406.4	1219	813	813	610
450	18	457.0	1372	914	914	686
500	20	508.0	1524	1016	1016	762
550	22	559.0	1676	1118	1118	838
600	24	610.0	1829	1219	1219	914

2.ASME B16.9 對焊管件公差范圍

公稱尺寸               Nominal  Size		所有管件1)2) All Fittings		45°、90° 彎頭、三通、四通 45°&90° Elbows & Tees, Crosses	3D 彎頭   3D Radius Elbows	180 "   彎頭 Returns			管帽 Caps	異徑管 、翻邊短節 Reducers & Lap Joint Stub Ends	翻邊短節 Lap Joint  Stub Ends
DN	NPS	OD 3) 4)	ID 3)	A   B   C   M	A   B	O	K	U	E,  E1	H   F	G	R	t
15-65	1/2 -21/2	+1.6 -0.8	± 0.8	± 2	± 3	± 6	± 6	±  1	± 3	± 2	0     -1	0     -1	+1.6 0
80-90	3-31/2	± 1.6	± 1.6	± 2	± 3	± 6	± 6	±  1	± 3	± 2	0     -1	0     -1	+1.6 0
100	4	± 1.6	± 1.6	± 2	± 3	± 6	± 6	±  1	± 3	± 2	0     -1	0     -2	+1.6 0
125-200	5-8	+2.4 -1.6	± 1.6	± 2	± 3	± 6	± 6	±  1	± 6	± 2	0     -1	0     -2	+1.6 0
250-450	10-18	+4.0 -3.2	± 3.2	± 2	± 3	± 10	± 6	± 2	± 6	± 2	0     -2	0     -2	+3.2 0
500-600	20-24	+6.4 -4.8	± 4.8	± 2	± 3	± 10	± 6	± 2	± 6	± 2	0     -2	0     -2	+3.2 0
650-750	26-30	+6.4 -4.8	± 4.8	± 3	± 6	---	---	---	± 10	± 5	---	---	---
800-1200	32-48	+6.4 -4.8	± 4.8	± 5	± 6	---	---	---	± 10	± 5	---	---	---
1300-1500	52-60	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
1600-1700	64-68	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
1800-2000	72-80	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---

三、應用范圍

• 石油化工行業：煉油裝置、化工廠反應器管道、高壓蒸汽管線，用于改變流向和熱補償。

• 電力工業：電站鍋爐系統、汽輪機管道，特別是需要U型膨脹節的部位。

• 制冷與暖通：中央空調系統、冷凍機組管道，用于緊湊空間的管道轉向。

• 船舶制造：發動機管路、壓載系統，適應船艙內狹窄復雜的空間布局。

• 食品與制藥：衛生級不銹鋼管道系統，實現流程設備間的連接轉向。

• 造紙與紡織：工藝管道系統，特別是在需要避免管道交叉的場合。

在選擇180度對焊彎頭時，設計需綜合考慮介質特性、工作壓力溫度、空間限制及系統壓降要求。長半徑彎頭更適合重視節能和減少磨損的場合，而短半徑彎頭則適用于空間優先的項目。
