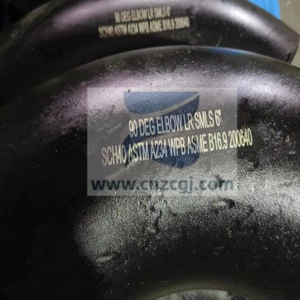

ASME B16.9 3D對焊彎頭是眾多對焊管件產品種比較特殊的一類，在石油、化工、電力、船舶等多個領域發揮著不可或缺的作用。
3D對焊彎頭是一種管道連接件，用于實現管道方向轉變。“3D”指的是其彎曲半徑是管道直徑的3倍（R=3D），這種設計使得流體通過彎頭時流動更平緩，能有效降低壓力損失和沖蝕磨損。
對焊連接方式是指彎頭兩端通過焊接方式與管道直接對接，形成高強度、穩固性的連接，適用于高壓、高溫或?qū)γ芊庑砸髧?yán)格的工況。
與長半徑彎頭（R=1.5D）相比，3D彎頭由于彎曲半徑更大，對流體的阻力更小，特別適用于輸送漿液、氣體或高流速介質的系統。
其主要材質包括碳鋼、不銹鋼、合金鋼等，可根據介質特性選擇，并常按標準（如ASME B16.9、GB/T12459）制造，確保尺寸精確與互換性。
ASME B16.9 3D對焊彎頭的主要作用是變管道走向，其主要應用優勢包括：
優化管道布局：在有限空間內實現管道方向的直角轉變，適應復雜的安裝環境。
減少流體阻力：較大的彎曲半徑有助于維持流體的平穩流動，降低能耗。
增強系統耐久性：對焊連接提供優異的密封和結構強度，適用于嚴苛工況。
廣泛行業適用：從石油輸送、化工生產到電力電站，均為關鍵連接部件。
3D對焊彎頭與普通對焊彎頭類似，按照彎曲角度可分為45度3D 彎頭和90度3D彎頭；其參數根據公稱直徑、壁厚和材質而異。
| 公稱尺寸 Nominal Size | 端部外徑 Outside Diameter at Bevel | 中心至端面 Center to End | ||
| 90° Elbows | 45° Elbows | |||
| DN | NPS | OD | A | B |
| 3D | 3D | |||
| 15 | 1/2 | 21.3 | ||
| 20 | 3/4 | 26.7 | 57 | 24 |
| 25 | 1 | 33.4 | 76 | 31 |
| 32 | 1 1/4 | 42.2 | 95 | 39 |
| 40 | 1 1/2 | 48.3 | 114 | 47 |
| 50 | 2 | 60.3 | 152 | 63 |
| 65 | 2 1/2 | 73.0 | 190 | 79 |
| 80 | 3 | 88.9 | 229 | 95 |
| 90 | 3 1/2 | 101.6 | 267 | 111 |
| 100 | 4 | 114.3 | 305 | 127 |
| 125 | 5 | 141.3 | 381 | 157 |
| 150 | 6 | 168.3 | 457 | 189 |
| 200 | 8 | 219.1 | 610 | 252 |
| 250 | 10 | 273.0 | 762 | 316 |
| 300 | 12 | 323.8 | 914 | 378 |
| 350 | 14 | 355.6 | 1067 | 441 |
| 400 | 16 | 406.4 | 1219 | 505 |
| 450 | 18 | 457.0 | 1372 | 568 |
| 500 | 20 | 508.0 | 1524 | 632 |
| 550 | 22 | 559.0 | 1676 | 694 |
| 600 | 24 | 610.0 | 1829 | 757 |
| 650 | 26 | 660.0 | 1981 | 821 |
| 700 | 28 | 711.0 | 2134 | 883 |
| 750 | 30 | 762.0 | 2286 | 964 |
| 800 | 32 | 813.0 | 2438 | 1010 |
| 850 | 34 | 864.0 | 2591 | 1073 |
| 900 | 36 | 914.0 | 2743 | 1135 |
| 950 | 38 | 965.0 | 2896 | 1200 |
| 1000 | 40 | 1016.0 | 3048 | 1264 |
| 1050 | 42 | 1067.0 | 3200 | 1326 |
| 1100 | 44 | 1118.0 | 3353 | 1389 |
| 1150 | 46 | 1168.0 | 3505 | 1453 |
| 1200 | 48 | 1219.0 | 3658 | 1516 |
對焊彎頭的重量取決于直徑、壁厚和材質密度。（單位：千克）：
公稱尺寸 | Sch20 | Sch30 | STD | Sch40 | Sch60 | XS | Sch80 | Sch100 | Sch120 | Sch140 | Sch160 | XXS | |
DN | NPS | ||||||||||||
20 | 3/4 | - | 0.14 | 0.17 | 0.17 | - | 0.22 | 0.22 | - | - | - | 0.29 | 0.36 |
40 | 11/2 | - | 0.70 | 0.80 | 0.80 | - | 1.07 | 1.07 | - | - | - | 1.43 | 1.88 |
80 | 3 | - | 3.92 | 4.47 | 4.47 | - | 6.04 | 6.04 | - | - - | - | 8.45 | 11.0 |
125 | 5 | - | - | 14.3 | 14.3 | - | 20.4 | 20.4 | - | 26.5 | - | 32.3 | 37.8 |
250 | 10 | 55.0 | 67.2 | 79.4 | 79.4 | 107 | 107 | 126 | 151 | 175 | 204 | 227 | 204 |
400 | 16 | 164 | 196 | 196 | 260 | 337 | 260 | 429 | 517 | 604 | 702 | 770 | - |
550 | 22 | 374 | 496 | 374 | - | 852 | 496 | 1083 | 1307 | 1526 | 1740 | 1947 | - |
700 | 28 | 806 | 1004 | 608 | - | - | 806 | - | - | - | - | - | - |
850 | 34 | 1194 | 1487 | 899 | 1634 | - | 1194 | - | - | - | - | - | - |
1000 | 40 | - | - | 1246 | - | - | 1655 | - | - | - | - | - | - |
1150 1200 | 46 48 | - |
| 1649 1797 | - | - | 2191 2388 | - | - | - | - | - |
|
ASME B16.9 3D對焊彎頭憑借其可靠性能，廣泛應用于以下領域：
石油與天然氣行業：用于輸油管道、煉化裝置中，耐受高壓和腐蝕性介質。
化工與制藥行業：在酸堿性流體或高純度介質輸送中，不銹鋼彎頭能抵抗腐蝕。
電力與能源行業：電站鍋爐管道、蒸汽系統中，彎頭需承受高溫高壓。
船舶與海洋工程：船舶管路系統要求緊湊布局，3D彎頭有助于優化空間。
水務與環保工程：供排水管道中，彎頭提供穩定轉向并減少水頭損失。
食品與飲料行業：采用不銹鋼材質，符合衛生標準，易于清潔。
