ASME B16.9對焊90度彎頭的尺寸與重量

瀏覽數量： 43 作者：本站編輯發布時間： 2025-12-08 來源：本站

["wechat","weibo","qzone","douban","email"]

上海著誠管件制造有限公司，多年來專注于美標對焊管件的生產和銷售，已成為國內外眾多客戶信賴的管道和配件供貨商之一。ASME B16.9對焊90度彎頭是我司主打產品之一，我們嚴格遵循ASME B16.9美標對焊管件生產標準進行生產和檢驗，專門為石油天然氣、船舶制造、化工等工業行業提供符合高溫高壓設計要求的管道配件。

一、ASME B16.9標準簡介

ASME B16.9標準由美國機械工程師學會（American Society of Mechanical Engineers）制定，全稱為《工廠制造的鍛鋼對焊管件》。ASME B16.9 標準涵蓋了尺寸范圍從 1/2 英寸（DN15）到 48 英寸（DN1200）的對焊管件，規范了包括對焊彎頭、三通、異徑管、管帽等對焊管件的尺寸、公差、材料、檢驗及標記等要求。

二、90度對焊彎頭的種類

對焊90度彎頭，顧名思義，其彎曲角度必須達到90度直角，且與管道通過對焊方式進行連接，主要功能是實現管道的轉向；對焊連接密封性好，承壓能力強，且90度對焊彎頭具有內壁平滑、阻力小的特點，因此被廣泛應用與各類高溫高壓需求的工業管道系統中。

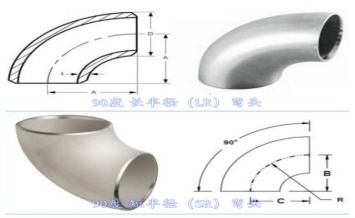

根據彎曲半徑的不同，ASME B16.9對焊90度彎頭可分為長半徑彎頭（LR）和短半徑彎頭(SR)兩種類型：

長半徑彎頭(LR Elbow)

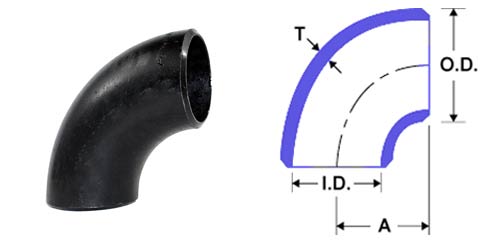

a234-wpb-sch-80-long-radius-elbow-dimensions

彎曲半徑等于管道外徑的1.5倍（R=1.5D）的彎頭被成為長半徑彎頭。由于其較大的曲率半徑，流體通過時阻力較小，壓力損失也相對較低，因此成為工業管道系統中應用最為廣泛的一類管件。

短半徑彎頭(SR Elbow)

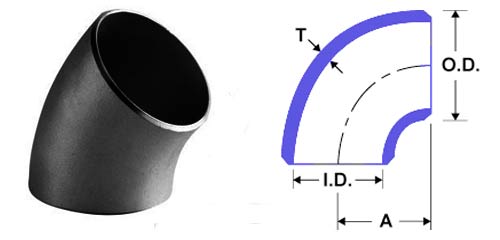

astm-a234-sr-elbow-dimensions

彎曲半徑等于管道外徑（R=1.0D）的彎頭被成為短半徑彎頭。與長半徑彎頭相比，短半徑彎頭的結構更緊湊，占用空間更小，因此主要應用于在安裝空間受限的管道系統，短半徑彎頭能有效節省空間。

三、ASME B16.9 對焊90度彎頭的尺寸與重量參數

ASME B16.9 標準嚴格規定了對焊管件的尺寸、公差與重量參數，確保產品的通用性與互換性。

1、尺寸參數

尺寸參數以公稱直徑（DN）為基準，涵蓋公稱直徑范圍、彎曲半徑、端口壁厚、中心距等數據：

?公稱直徑（DN）：ASME B16.9 90度對焊彎頭的公稱直徑范圍通常為 DN15（1/2英寸）至 DN1200（48英寸），適配不同規格的管道系統；

?彎曲半徑（R）：長半徑彎頭 R=1.5DN，短半徑彎頭 R=1DN；

?端口壁厚：壁厚需符合 ASME B16.9 標準中對應的管道壁厚等級（如 SCH40、SCH80、SCH160 等）；

90度長半徑/短半徑彎頭尺寸參數

公稱尺寸 Nominal Size		端部外徑 Outside Diameter at Bevel	中心至端面 Center to End
公稱尺寸 Nominal Size		端部外徑 Outside Diameter at Bevel	中心至端面 Center to End
DN	NPS	OD	A
DN	NPS	OD	長半徑 LR	短半徑 SR
15	1/2	21.3	38
20	3/4	26.7	38
25	1	33.4	38	25
32	1 1/4	42.2	48	32
40	1 1/2	48.3	57	38
50	2	60.3	76	51
65	2 1/2	73.0	95	64
80	3	88.9	114	76
90	3 1/2	101.6	133	89
100	4	114.3	152	102
125	5	141.3	190	127
150	6	168.3	229	152
200	8	219.1	305	203
250	10	273.0	381	254
300	12	323.8	457	305
350	14	355.6	533	356
400	16	406.4	610	406
450	18	457.0	686	457
500	20	508.0	762	508
550	22	559.0	838	559
600	24	610.0	914	610
650	26	660.0	991	660
700	28	711.0	1067	711
750	30	762.0	1143	762
800	32	813.0	1219	813
850	34	864.0	1295	864
900	36	914.0	1372	914
950	38	965.0	1448	965
1000	40	1016.0	1524	1016
1050	42	1067.0	1600	1067
1100	44	1118.0	1676	1118
1150	46	1168.0	1753	1168
1200	48	1219.0	1829	1219

2.90度對焊彎頭重量表

彎頭重量主要取決于其材質密度、公稱直徑、壁厚和彎曲半徑。

通常，長半徑彎頭因材料更多，比同規格的短半徑彎頭更重。壁厚等級（Schedule Number）越高，重量也顯著增加。

長半徑90度彎頭重量表

公稱直徑		理論重量 kg
DN	NPS	SCH10S	SCH20	STD	SCH40	XS	SCH80
15	1/2	0.06	-	0.08	0.08	0.10	0.10
20	3/4	0.08	-	0.11	0.11	0.13	0.13
25	1	0.13	-	0.15	0.15	0.21	0.21
32	1-1/4	0.21	-	0.25	0.25	0.36	0.36
40	1-1/2	0.28	-	0.39	0.39	0.52	0.52
50	2	0.47	-	0.66	0.66	0.96	0.96
65	2-1/2	0.79	-	1.37	1.37	1.80	1.80
80	3	1.16	-	2.19	2.19	2.87	2.87
90	3-1/2	1.55	-	2.96	2.96	4.06	4.06
100	4	2.02	-	4.13	4.13	5.60	5.60
125	5	3.46	-	6.89	6.89	9.62	9.62
150	6	4.98	-	10.7	10.7	16.5	16.5
200	8	9.57	16.5	21.6	21.6	31.6	31.6
250	10	16.7	25.8	37.0	37.0	49.9	60.7
300	12	25.9	36.1	56.0	61.0	71.6	97.4
350	14	34.7	60.2	71.4	85.1	92.0	139
400	16	45.4	78.0	93.6	121	121	200
450	18	56.2	87.7	119	176	153	287
500	20	82.2	147	147	232	190	396
550	22	99.6	178	178	-	230	515
600	24	136	212	212	377	275	635
650	26	-	323	249	-	323	-
700	28	-	375	290	-	375	-
750	30	265	431	333	-	431	-
800	32	-	491	379	675	491	-
850	34	-	555	428	762	555	-
900	36	-	622	480	950	622	-
950	38	-	-	535	-	694	-
1000	40	-	-	594	-	769	-
1050	42	-	-	655	-	849	-
1100	44	-	-	718	-	932	-
1150	46	-	-	786	-	1019	-
1200	48	-	-	865	-	1110	-

短半徑90度彎頭重量表

公稱直徑		理論重量 kg
DN	NPS	SCH108	SCH20	STD	SCH40	XS	SCH80
25	1	0.08	-	0.11	0.11	0.13	0.13
32	1-1/4	0.14	-	0.17	0.17	0.24	0.24
40	1-1/2	0.19	-	0.24	0.24	0.34	0.34
50	2	0.32	-	0.44	0.44	0.68	0.68
65	2-1/2	0.53	-	0.91	0.91	1.18	1.18
80	3	0.78	-	1.36	1.36	1.91	1.91
90	3-1/2	1.04	-	1.96	1.96	2.58	2.58
100	4	1.35	-	2.77	2.77	3.54	3.54
125	5	2.32	-	4.40	4.40	6.46	6.46
150	6	3.31	-	7.12	7.12	10.6	10.6
200	8	6.38	11.0	14.1	14.1	21.1	21.1
250	10	11.2	16.8	24.6	24.6	33.2	40.4
300	12	17.3	24.1	37.0	40.6	47.7	65.0
350	14	23.2	40.2	42.6	54.5	61.3	92.4
400	16	30.2	51.9	62.2	80.4	80.4	133
450	18	38.3	65.7	79.1	117	102	184
500	20	54.9	97.9	97.9	155	126	255
550	22	66.5	119	119	-	154	333
600	24	90.6	142	142	251	183	424
650	26	-	-	167	-	-	-
700	28	-	-	194	-	-	-
750	30	-	-	222	-	-	-
800	32	-	-	253	438	-	-
850	34	-	-	286	495	-	-
900	36	-	-	320	607	-	-
950	38	-	-	357	-	-	-
1000	40	-	-	396	-	-	-
1050	42	-	-	437	-	-	-
1100	44	-	-	480	-	-	-
1150	46	-	-	524	-	-	-
1200	48	-	-	571	-	-	-

3.ASME B16.9對焊管件的公差范圍

公稱尺寸 Nominal Size		所有管件1)2) All Fittings		45°、90° 彎頭、三通、四通 45°&90° Elbows & Tees, Crosses	3D 彎頭 3D Radius Elbows	180 " 彎頭 Returns			管帽 Caps	異徑管、翻邊短節 Reducers & Lap Joint Stub Ends	翻邊短節 Lap Joint Stub Ends
DN	NPS	OD 3) 4)	ID 3)	A B C M	A B	O	K	U	E, E1	H F	G	R	t
15-65	1/2 -21/2	+1.6 -0.8	± 0.8	± 2	± 3	± 6	± 6	± 1	± 3	± 2	0 -1	0 -1	+1.6 0
80-90	3-31/2	± 1.6	± 1.6	± 2	± 3	± 6	± 6	± 1	± 3	± 2	0 -1	0 -1	+1.6 0
100	4	± 1.6	± 1.6	± 2	± 3	± 6	± 6	± 1	± 3	± 2	0 -1	0 -2	+1.6 0
125-200	5-8	+2.4 -1.6	± 1.6	± 2	± 3	± 6	± 6	± 1	± 6	± 2	0 -1	0 -2	+1.6 0
250-450	10-18	+4.0 -3.2	± 3.2	± 2	± 3	± 10	± 6	± 2	± 6	± 2	0 -2	0 -2	+3.2 0
500-600	20-24	+6.4 -4.8	± 4.8	± 2	± 3	± 10	± 6	± 2	± 6	± 2	0 -2	0 -2	+3.2 0
650-750	26-30	+6.4 -4.8	± 4.8	± 3	± 6	---	---	---	± 10	± 5	---	---	---
800-1200	32-48	+6.4 -4.8	± 4.8	± 5	± 6	---	---	---	± 10	± 5	---	---	---
1300-1500	52-60	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
1600-1700	64-68	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
1800-2000	72-80	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---

三、如何包裝對焊彎頭

合適的包裝方式保障彎頭運輸安全的關鍵因素，常用的包裝方式有以下幾種：

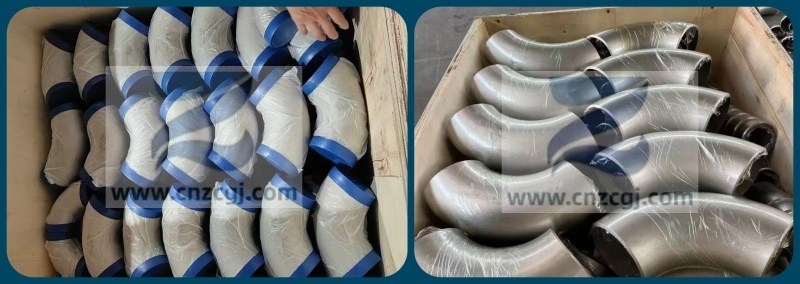

木箱包裝：適用于小口徑（1/2英寸-8英寸），或者客戶指定木箱包裝，可定制相應尺寸的木箱進行包裝。彎頭在箱內整齊排列并固定，防撞防潮。小尺寸彎頭一般情況下，端口不適用塑料管帽。

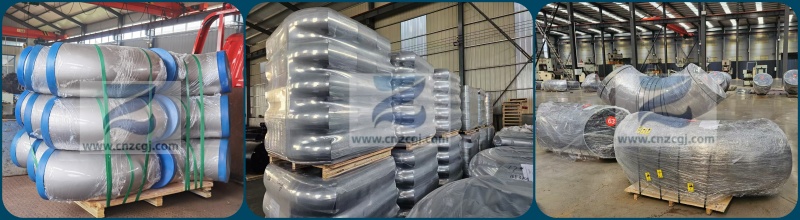

托盤包裝：常規口徑（8英寸-48英寸）彎頭的常用包裝方式，端口通常加塑料管帽進行防護，用纏繞膜或鋼帶捆扎固定，便于叉車搬運，節省空間。

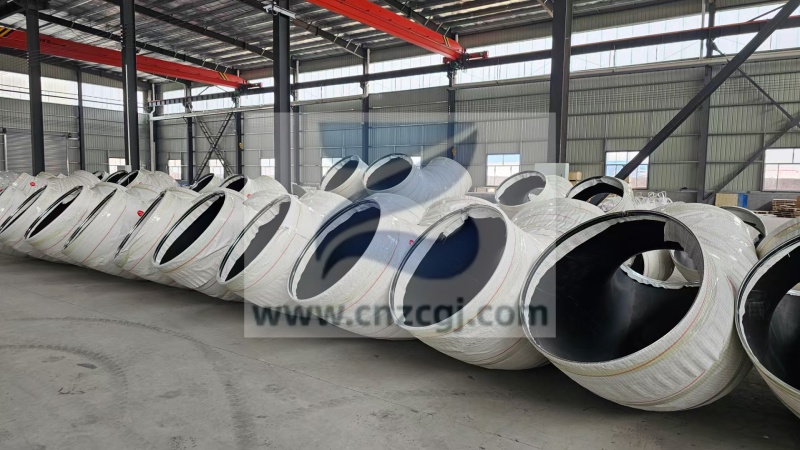

簡易包裝/裸裝：對于超大口徑單件產品，通常采取裸裝，端口加塑料管帽或橡膠護口進行保護。

無論何種方式，都應附有清晰的標簽，注明包裝貨物信息，件重尺等。

四、廣泛的應用范圍

ASME B16.9 90度對焊彎頭因其標準化、耐用性的特點，廣泛應用于眾多工業領域：

能源行業：火力發電廠的蒸汽管道、核電廠的輔助管路、油氣開采與輸送管道。

石油化工：煉油裝置、化工廠的工藝管線，輸送各種原料、中間體和產品。

海洋工程：船舶制造、海上平臺的管路系統。

建筑工程：大型商業綜合體的暖通空調（HVAC）系統、給排水系統。

特殊工業：食品飲料、生物制藥的潔凈管道系統；造紙、半導體工廠的工藝管道。
