ASME B16.9對焊管件尺寸介紹

          對焊管件是由無縫管、焊管或者鋼板加工而成，這種管件端口外徑涵蓋了從1/2英寸到80英寸的尺寸，因此可以適應各種設計要求的管道系統。對焊管件可由碳鋼，低溫鋼，管線鋼，合金鋼，不銹鋼，雙相不銹鋼鋼等多種材質制造而成，可適應不同環境下的管道系統，因此被廣泛應用于化工、食品、石油、天然氣、生物制藥等行業。

         常見的對焊管件類型有：90度彎頭、45度彎頭、三通、四通、管帽、同心異徑管、偏心異徑管、翻邊短節等。ASME B16.9標準對各類對焊管件的尺寸范圍做了明確規定。

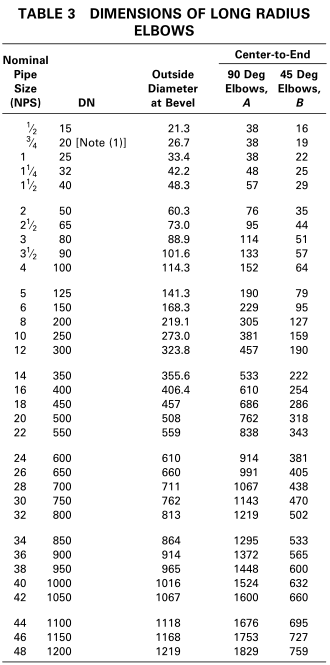

        1、對焊長半徑彎頭尺寸參數表

          尺寸范圍：1/2英寸-48英寸

          壁厚范圍：SCH10-SCH160、XXS

          2、短半徑彎頭尺寸參數表

           尺寸范圍：1英寸-24英寸

           壁厚范圍：SCH10-SCH160、XXS

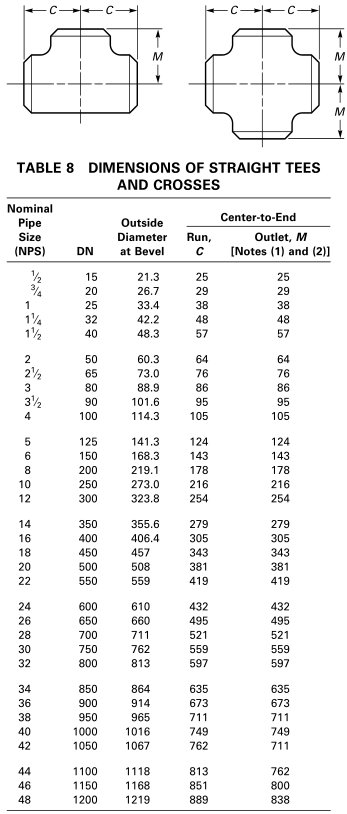

          3、對焊等徑三通、等徑四通尺寸參數表

           尺寸范圍：1/2英寸-48英寸

           壁厚范圍：SCH10-SCH160、XXS

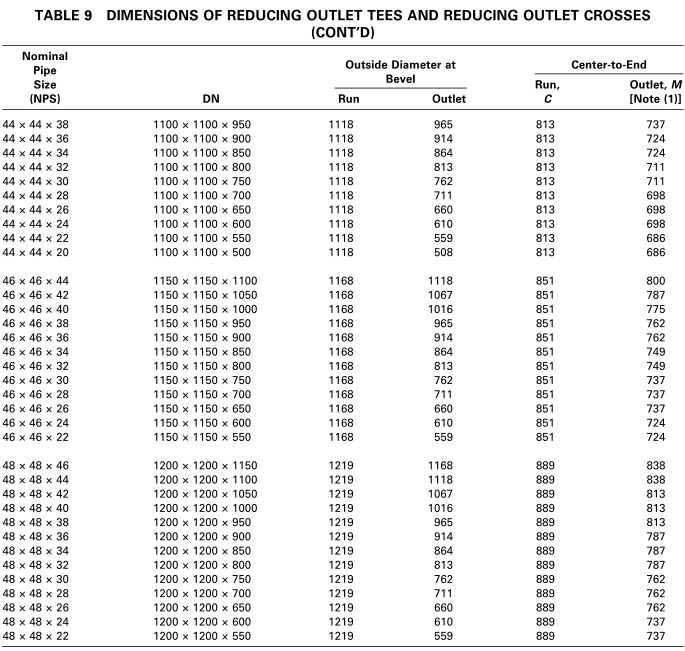

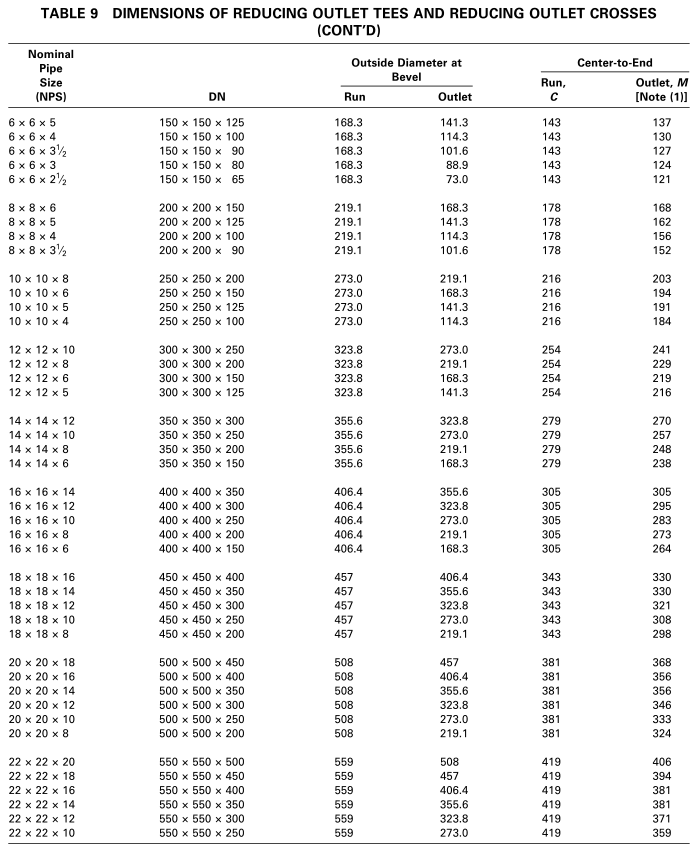

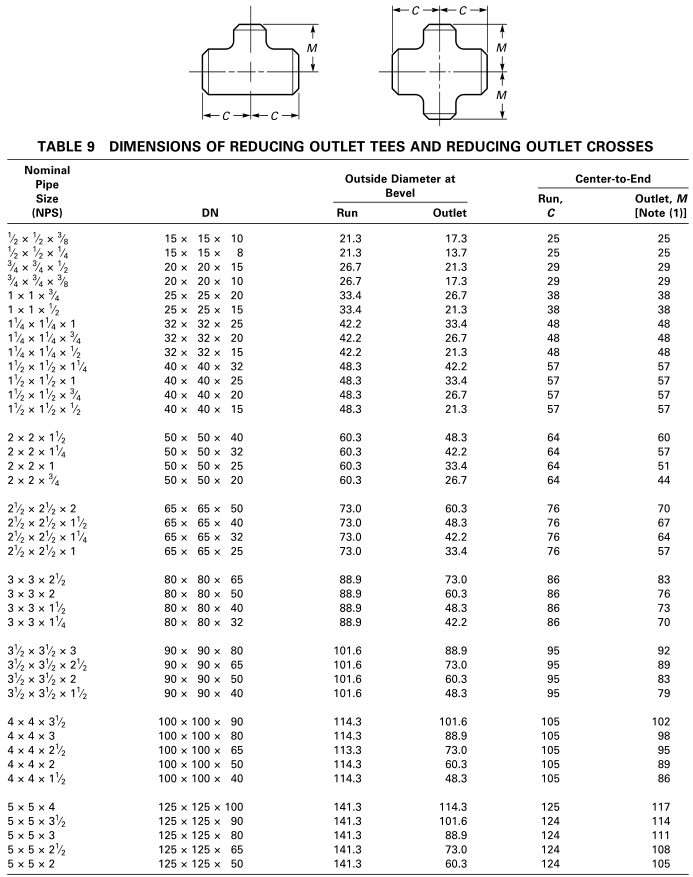

          4、異徑三通、異徑四通尺寸參數表

           尺寸范圍：1/2X3/8英寸-48X46英寸

           壁厚范圍：SCH10-SCH160、XXS

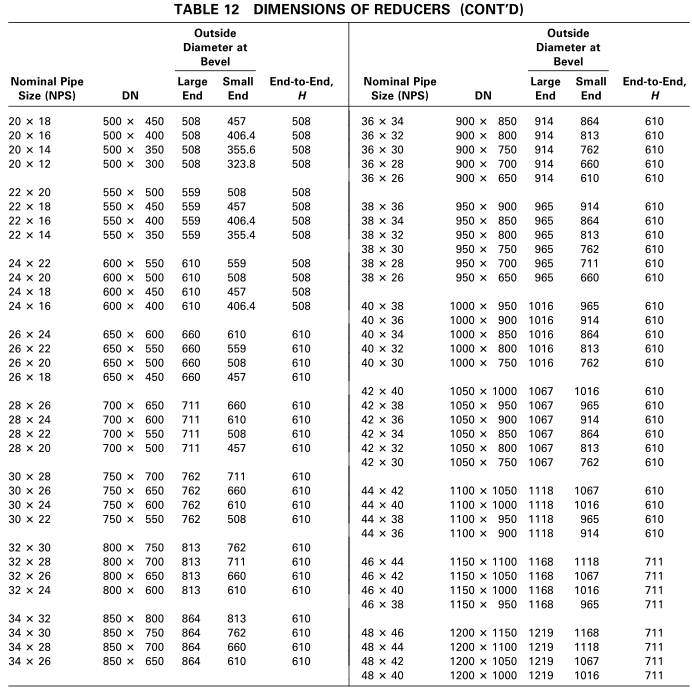

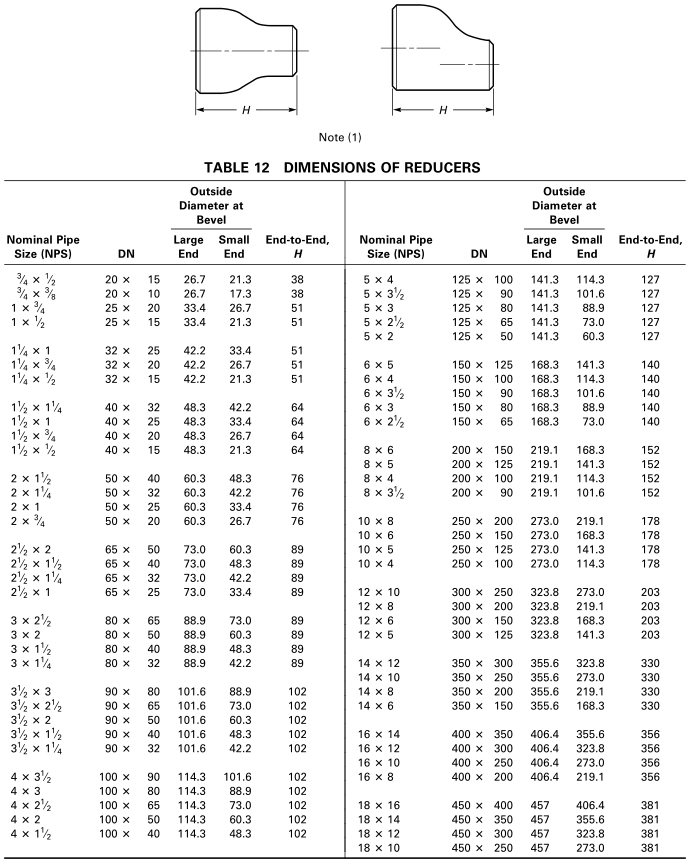

          5、對焊異徑管尺寸參數：

           尺寸范圍：3/4X1/2英寸-48X46英寸

           壁厚范圍：SCH10-SCH160、XXS

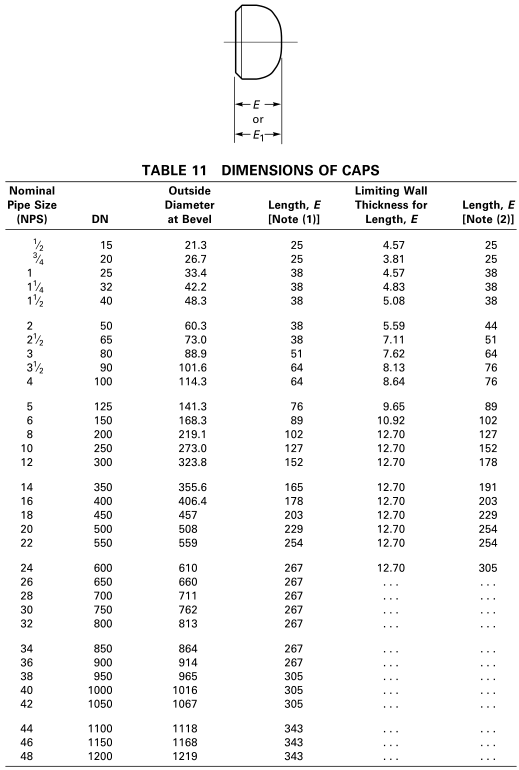

          6、對焊管帽尺寸參數：

           尺寸范圍：1/2英寸-48英寸

           壁厚范圍：SCH10-SCH160、XXS

          7、翻邊短節尺寸參數

           尺寸范圍：1/2英寸-24英寸

           壁厚范圍：SCH10S、SCH40S、SCH80S

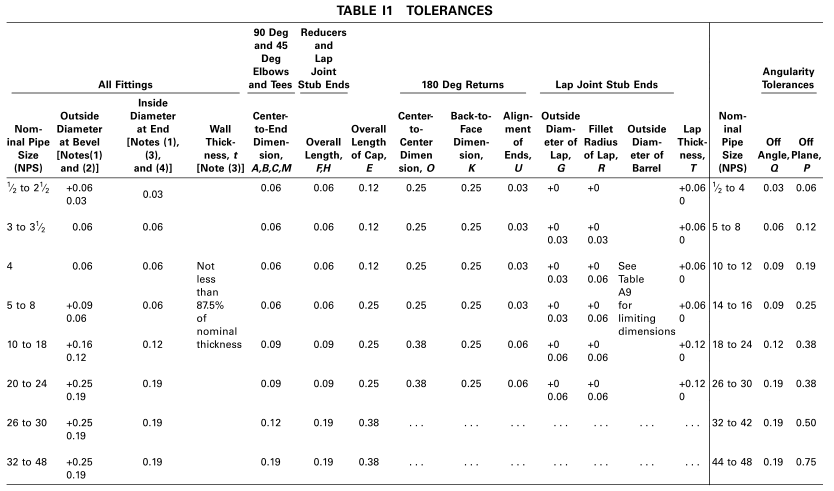

           8、ASME B16.9對焊管件公差范圍
