上海著誠管件制造有限公司，作為國內專業的美標對焊管件供貨商，多年來持續為石油化工、電力、造船、制藥等眾多工業領域客戶提供優質的產品和專業的服務，贏得了國內外眾多客戶的信賴。
鋼制對焊管件憑借其種類多樣，標準規范，性能優異的特點，廣泛應用于高溫高壓需求的工業管道系統中。本文詳細介紹對焊管件的定義、標準規范、產品種類、材料特點、工藝流程及應用范圍，為工業采購決策人、工程技術人員提供全面且實用的對焊管件選型參考。
對焊管件（Butt Weld Fittings）是通過對焊方式與管道系統進行連接的管件。它們種類繁多，性能優異，能夠適應各種設計需求的管道系統。對焊管件通過坡口對接、焊接的方式與管道融為一體，形成穩固連接。
尺寸范圍 | 1/2"- 80" / DN15 - 2000 |
壓力等級 | SCH 10 - SCH 160, XXS |
產品種類 | 對焊彎頭、對焊三通、對焊大小頭、對焊管帽、翻邊短節等 |
國標 | GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409 |
美標 | ANSI / ASME B16.9 / MSS SP 43 |
日標 | |
德標 | DIN2605/2615/2616/2617 |
歐標 | EN10253 |
碳鋼 | Q235, 20#, 35#, 45#, 20G,ASTM A234 WPB/WPC |
低溫鋼 | Q345B, 16Mn, ASTM A420 WPL6 |
管線鋼 | ASTM A860 WPHY 42 / 46 / 56 / 60 / 65 |
合金鋼 | ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92, 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo4-5 |
不銹鋼 | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317,347,904L, |
雙相不銹鋼 | ASTM A815 S32205, S31803, 32750, 32760 |
密封性強：焊接形成的連接密封性強，泄露該概率極低；
結構強度高：連接部位強度通常不低于管道本身；
流體阻力小：內壁光滑，介質流動順暢；
使用壽命長：耐腐蝕、耐高壓、耐高溫性能較好；
維護成本低：焊接后與管道融為一體，減少日常維護工作；
節省空間：對焊管件種類多樣，可根據不同空間需求提供對應的管件進行管道連接。
美標對焊管件遵循ASME/ANSI/ASTM/MSS等系列標準體系進行制造和檢驗，確保其在不同設計需求的管道系統中的可靠性和互換性。
主要標準包括：
ASME B16.9：工廠制造的對焊管件的尺寸標準，當前工業領域應用最廣泛的標準，覆蓋公稱尺寸1/2 英寸（DN15）至 48 英寸（DN1200） 的碳鋼、合金鋼、不銹鋼對焊管件；
ASME B16.25：對焊端部標準（Buttwelding Ends），規定對接焊接端的坡口制備和尺寸公差;
ASME B16.28：短半徑（SR，R=1.0D）和180度鋼制對焊彎頭的尺寸標準；
ASTM A234/A234M：中高溫用碳鋼和合金鋼對焊管件標準；
ASTM A403/A403M：奧氏體不銹鋼對焊管件標準；
MSS SP-43：用于低壓、耐腐蝕用途的不銹鋼對焊管件標準；
這些標準確保了對焊管件在壓力等級、尺寸、壁厚、公差、材料性能、制造工藝和質量控制方面達到工業管道設計需求。
用于改變管道方向的管件。
按角度分為：

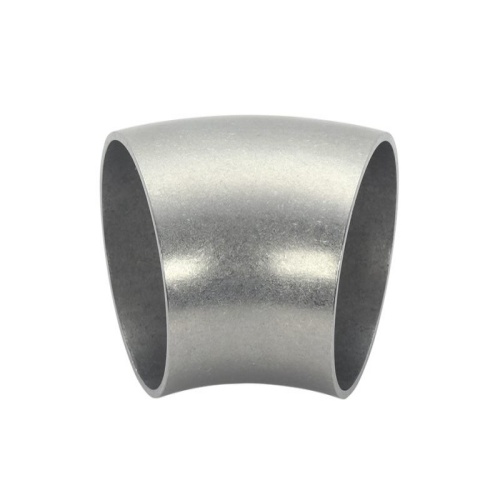

45°對焊彎頭：方向平緩改變，壓降較小

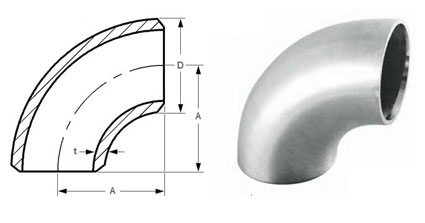

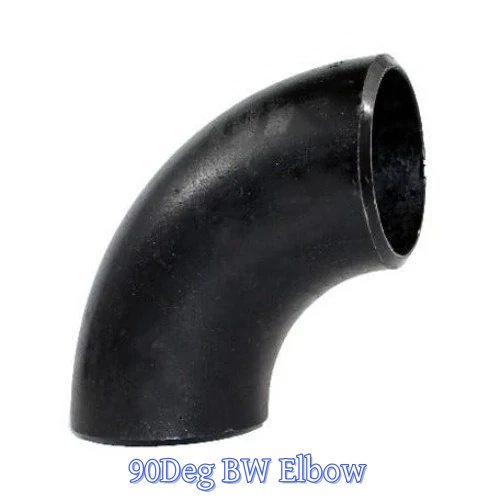

90°對焊彎頭：直角轉向，應用最廣泛

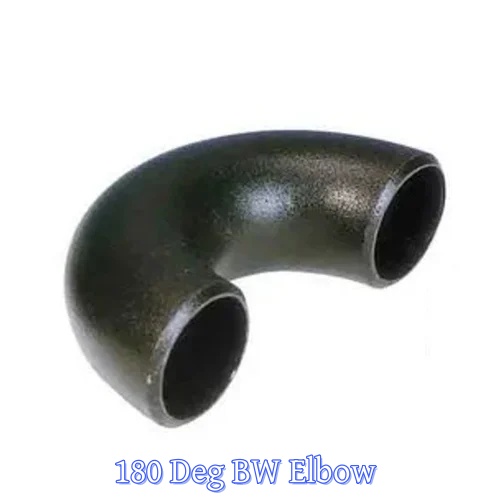

180°彎頭：又稱回彎頭，用于完全反轉流向
按彎曲半徑分為：
長半徑彎頭：曲率半徑=1.5倍管道直徑，流動阻力小
短半徑彎頭：曲率半徑=管道直徑，空間受限時使用

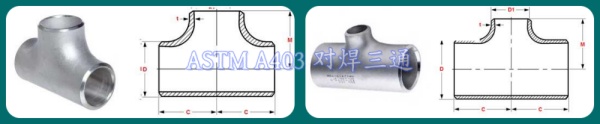

2. 對焊三通
等徑三通：三個端口直徑相同;
異徑三通：分支端口直徑不同于主管端口;
3. 對焊大小頭
又稱異徑管，用于連接不同直徑的管道：
同心大小頭：中心線一致，用于垂直管道
偏心大小頭：一側平直，用于水平管道，防止積液
碳鋼對焊管件是應用最廣泛的類型，按材質等級包括：
A234 WPB：適用于中高壓管道系統，如石油煉制廠的常減壓裝置管道、城市集中供熱管道。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Mo | Ni | Cu | V |
| ASTM A234 WPB | MIN | 0.29 | 0.10 | ||||||||
| MAX | 0.30 | 1.06 | 0.050 | 0.058 | 0.40 | 0.15 | 0.40 | 0.40 | 0.08 |
機械性能
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | HARDNESS |
| ASTM A234 WPB | 415 min | 240 min | 22 min | 197 max |
A234 WP11：合金鋼管件，含鉻鉬等元素，耐高溫性能好
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Mo |
| ASTM A234 WP11 CL1 | MIN | 0.050 | 0.30 | 0.50 | 1.00 | 0.440 | ||
| MAX | 0.150 | 0.60 | 0.030 | 0.030 | 1.00 | 1.50 | 0.660 |
機械性能
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % |
| ASTM A234 WP11 CL1 | 415 min | 205 min | 30min |
碳鋼管件經濟實用，適用于大多數非腐蝕性介質，如蒸汽、水、油品、天然氣等。
不銹鋼材料含鉻（Cr）、鎳(Ni)、鉬(Mo)等合金元素，具備優異的耐腐蝕性能與耐高溫性能；常用于腐蝕性環境的工業管道。
常見牌號包括：
SS304/L：基礎款奧氏體不銹鋼，耐腐蝕性好
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr |
| ASTM A403 WP304 | MIN | 8.0 | 18.0 | |||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | |
| ASTM A403 WP304L | MIN | 8.0 | 18.0 | |||||
| MAX | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 |
機械性能
| MATERIAL | ASTM A403 WP304 | ASTM A403 WP304L |
| T.S (MPA) | 515 min | 485 min |
| Y.S (MPA) | 205 min | 170 min |
| EL % | 28 min | 28 min |
SS316/L：含鉬，耐點蝕和縫隙腐蝕能力更強
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo |
| ASTM A403 WP316 | MIN | 10.00 | 16.00 | 2.00 | |||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.00 | 18.00 | 3.00 | |
| ASTM A403 WP316L | MIN | 10.00 | 16.00 | 2.00 | |||||
| MAX | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 14.00 | 18.00 | 3.00 |
機械性能
| MATERIAL | ASTM A403 WP316 | ASTM A403 WP316L |
| T.S (MPA) | 515 min | 485 min |
| Y.S (MPA) | 205 min | 170 min |
| EL % | 28 min | 28 min |
SS321：含鈦，抗晶間腐蝕性能好
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr |
| ASTM A403 WP321 | MIN | 9.00 | 17.00 | |||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 12.00 | 19.00 |
機械性能
| MATERIAL | ASTM A403 WP321 |
| T.S (MPA) | 515 min |
| Y.S (MPA) | 205 min |
| EL % | 28 min |
SS347：含鈮，高溫抗腐蝕性好
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr |
| ASTM A403 WP347 | MIN | 9.00 | 17.00 | |||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 12.00 | 19.00 |
機械性能
| MATERIAL | ASTM A403 WP347 |
| T.S (MPA) | 515 min |
| Y.S (MPA) | 205 min |
| EL % | 28 min |
雙相不銹鋼：如2205，強度高且耐腐蝕
化學成分
| CHEMICAL | C | Mn | P | S | Si | Ni | Cr | Mo | N |
| ASTM A815 UNS 32205 | 0.03 max | 2.0 max | 0.030 max | 0.020 max | 1.0 max | 4.5-6.5 | 22.0-23.0 | 3.0-3.5 | 0.14-0.20 |
機械性能
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % | HARDNESS |
| ASTM A815UNS S32205 | 655 min | 485 min | 25 min | 45 min | 290 max |

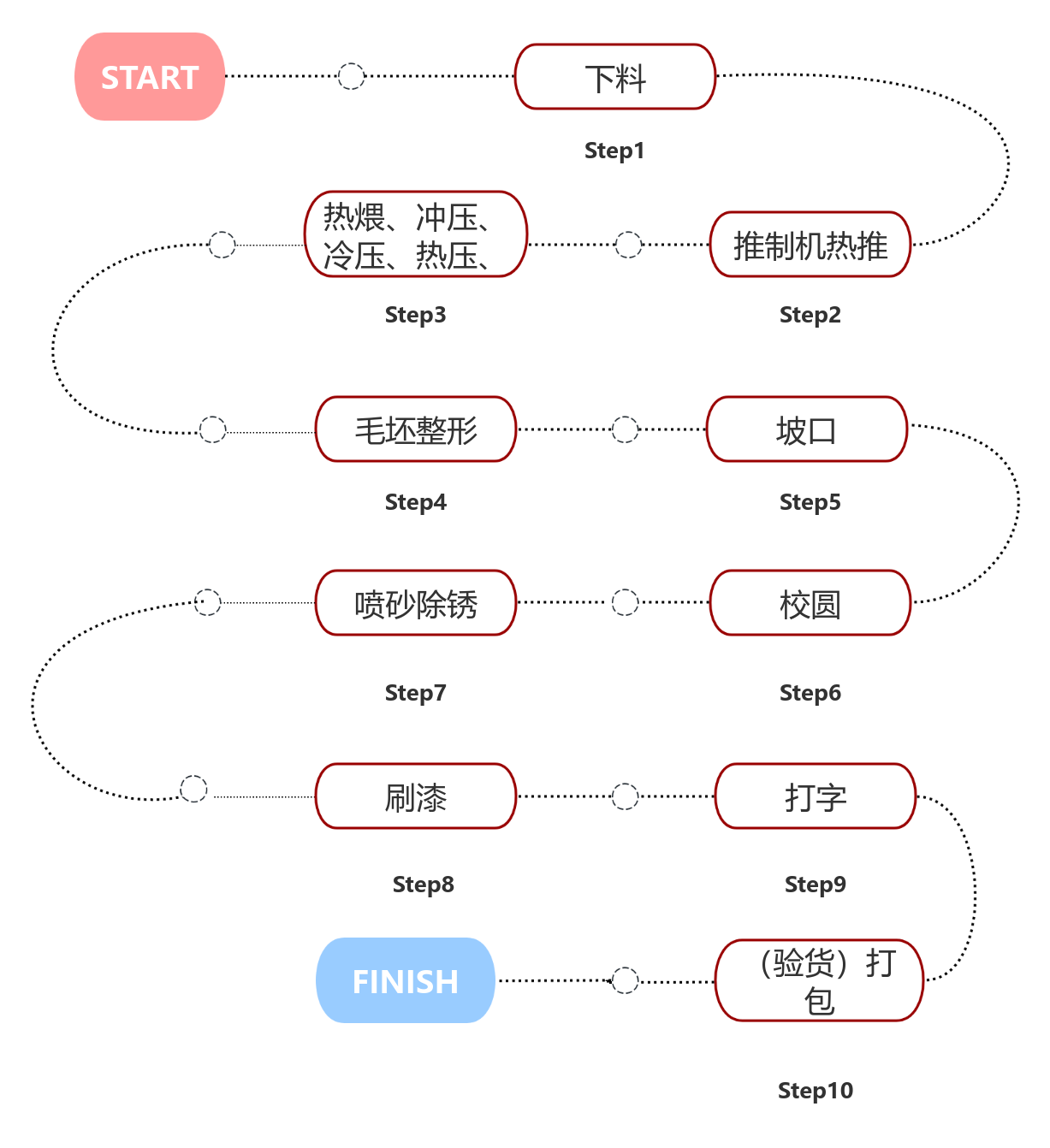

優質對焊管件的制造需要嚴格的工藝控制：
1.原材料檢驗：對鋼板或鋼管進行化學成分和機械性能測試；
2.下料切割：根據對焊管件的尺寸規格，將原材料切割成合適的坯料；
3.熱成型/冷成型：
熱成型：加熱至再結晶溫度以上進行彎曲或壓制；
冷成型：室溫下通過模具成型，表面質量更好；
4.熱處理：
正火：細化晶粒，均勻組織；
固溶處理（不銹鋼）：提高耐腐蝕性；
5.機加工：加工坡口，確保焊接準備面的精度；
6.表面處理：
噴砂/拋丸：去除氧化皮，提高表面質量；
酸洗鈍化（不銹鋼）：去除鐵離子污染，形成鈍化膜；
7.質量檢測：
尺寸檢查：使用量具測量端口、壁厚、彎曲半徑、長度等數據符合標準要求；
表面檢查：磁粉或滲透檢測；
內部檢查：超聲波或射線檢測；
壓力測試：抽樣進行水壓或氣壓試驗；
防腐包裝：涂防銹油，包裝防止運輸損傷；
文件準備：提供材質報告、熱處理記錄、檢測報告等。
對焊管件因其卓越性能，在眾多工業領域得到廣泛應用：
煉油裝置：高溫高壓管道系統
化工生產：腐蝕性介質輸送
油氣輸送：長距離管道站場連接
電站鍋爐：高溫高壓蒸汽管道
熱力系統：給水、疏水、排氣管道
工藝管道：衛生級不銹鋼管件
潔凈系統：高純度介質輸送
船舶動力系統：蒸汽、燃油、滑油管道
壓載系統：海水管道
核島管道：安全級管道系統
常規島：汽水管道系統
供熱管網：區域供熱管道
燃?xì)廨斔停撼鞘腥細夤芫W(wǎng)
工藝管道：化學品輸送
能源系統：蒸汽供應管道
對焊管件作為現代工業管道系統的核心連接元件，其重要性不言而喻。正確選擇符合標準、質量可靠的對焊管件，不僅能確保管道系統的安全運行，還能降低維護成本，延長系統壽命。無論是碳鋼還是不銹鋼材質，無論是常規還是特殊工況，對焊管件都能提供可靠的連接。
