瀏覽數量： 13 作者： 本站編輯 發布時間： 2025-11-26 來源： 本站
美標碳鋼對焊管件和鍛制法蘭都是工程類管件中廣泛被適用的管道連接配件，上海著誠管件制造有限公司作為國內專業的管件及法蘭供貨商，專注管道配件行業十余年，為石油，天然氣，船舶制造等行業提供優質產品及專業服務。
新加坡客戶是我們已經合作多年的老客戶，相互之間建立了牢固的合作關系，相互信任，彼此扶持。不久前，我們就接到了新加坡客戶關于ASTM A234 WPB碳鋼對焊管件和ASTM A105碳鋼鍛制法蘭的訂單。

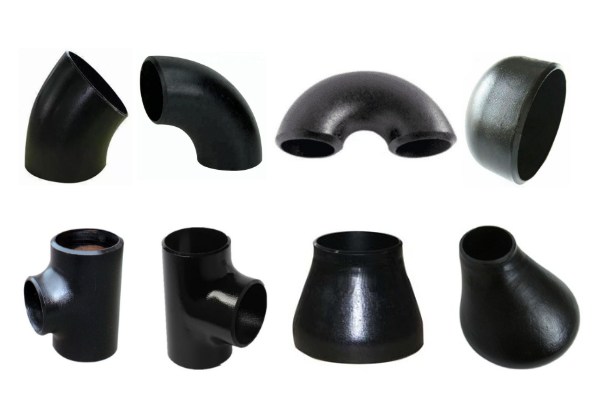

這批訂單雖然材質單一，均為碳鋼材質，但是產品種類多樣，對焊管件包含對焊90度/45度彎頭，對焊等徑/異徑三通，鍛制法蘭包括對焊法蘭、平焊法蘭、盲板法蘭等產品。因此在產品質量把控上，客戶也對我們提出了很高的要求。
作為合作多年的老客戶，我們對客戶充分了解，在產品質檢期間，我們就站在客戶關心的角度，對產品進行了嚴格檢測，并且將檢測照片及報告以正式郵件的形式發送給客戶，讓客戶及時了解產品質檢的結果。
毫無疑問，我們專業的服務再次得到客戶的高度認可，這批訂單也得以順利交付。
Item | Description of Goods | Size | Qty | Unit |
1 | FLANGE, CL 150, SLIP ON, ASTM A105 Gr.B | 200 | 15 | EA |
2 | FLANGE, CL 150, WELD NECK, ASTM A 105 Gr. B | 150 | 3 | EA |
3 | FLANGE, CL 150, WELD NECK, ASTM A 105 Gr. B | 200 | 9 | EA |
5 | REDUCER TEE, SCH 40, ASME B16.9, ASTM A234, WPB | 200-150 | 1 | EA |
6 | ELBOW, 90°, SCH 40, ASME B16.9, ASTM A234, WPB | 200 | 1 | EA |
7 | ELBOW, 90°, SCH 40, ASME B16.9, ASTM A234, WPB | 150 | 1 | EA |
16 | BLIND, CL 150, ASME B16.5, RF, ASTM A105 | 200 | 4 | EA |
17 | BLIND, CL 150, ASME B16.5, RF, ASTM A105 | 150 | 1 | EA |
26 | FLANGE, CL 150, SLIP ON, ASTM A105 Gr.B | 200 | 2 | EA |
27 | FLANGE, CL 150, WELD NECK, ASTM A105 Gr.B | 200 | 2 | EA |
32 | FLANGE, CL 150, SLIP ON, SCH40 API 5L B PSL2 | 200 | 2 | EA |
35 | ELBOW, 45°, SCH 40, ASME B16.9, ASTM A234, WPB | 200 | 1 | EA |
36 | TEE PIECE, SCH 40, ASME B16.9, ASTM A234, WPB | 200 | 1 | EA |
59 | Flanged Red (hubbed type) RFXSCRD DN15 NPT CL150 A05 | 50 X 15 | 12 | EA |
60 | Flanged Red (hubbed type) RFXSCRD DN25 NPT CL150 A105 | 50X25 | 12 | EA |
61 | Flanged WN RF STD WT CL150 A350 LF2 CL1 | 50 | 32 | EA |
62 | Flanged WN RF STD WT CL150 A105N | 200 | 30 | EA |
63 | Flanged WN RF STD WT CL150 A105N | 250 | 2 | EA |
64 | Flanged WN RF SCH 40 CL150 A105 | 80 | 1 | EA |
65 | Flanged WN RF SCH 40 CL150 A105 | 150 | 2 | EA |
66 | Flanged WN RF SCH 40 CL150 A106 | 200 | 8 | EA |
67 | Flange blind RF CL150 A105 | 200 | 1 | EA |
68 | Flange blind RF CL150 A105 | 80 | 1 | EA |
69 | Flanged WN RF STD WT CL150 A105N | 100 | 2 | EA |
91 | Reducer conc BW SCH 40 A234 WPB | 150 X80 | 1 | EA |
92 | TEE RED BW SCH 40 A234 WPB | 200 X 150 | 2 | EA |
93 | Barred TEE BW STD WT A234 WPB | 200 | 2 | EA |
94 | Barred TEE BW STD WT A234 WPB | 250 | 2 | EA |
95 | TEE Equal BW SCH 40 A420 WPL6 | 50 | 2 | EA |
TOTAL | 155 | EA | ||
ASTM A234 WPB管件是使用碳鋼為原材料制造而成的一種管件，具有良好的焊接性能、力學性能以及耐蝕性。其化學成分中的碳含量要小于或等于0.30%，并添加了其他合金元素以增強其性能。這些管件具有較高的強度和硬度，同時保持良好的可塑性，適用于各種壓力管道和壓力容器的制造。
ASTM A234是美國材料與試驗協會（ASTM International）制定的一個材料標準，它對碳鋼和合金鋼對焊管件的化學成分、機械性能、熱處理、沖擊試驗等方面做了明確規定。該標準 要求材料必須符合特定的化學成分要求，以確保管件的強度和耐腐蝕性能。
ASTM A234 WPB是對焊管件中最為常用的一種碳鋼材料，具有優良的低溫韌性、耐腐蝕性和高溫強度等性能。它主要用于制造高壓閥門、管件、化工設備等領域。
WPB是以下英文單詞的縮寫：
W = WELDABLE / wrought
P = RELATED TO P NUMBER OF ALLOY MATERIAL
B = REFER TO MINIMUM YIELD OF MATERIAL
化學成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Mo | Ni | Cu | Cb | V |
ASTM A234 WPB | MIN | 0.29 | 0.10 | |||||||||
MAX | 0.30 | 1.06 | 0.050 | 0.058 | 0.40 | 0.15 | 0.40 | 0.40 | / | 0.08 |
機械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | HARDNESS |
ASTM A234 WPB | 415 min | 240 min | 22 min | 197 max |
焊接性能
ASTM A234 WPB管件具有優良的焊接性能，可以適用于各種焊接方式，如手工電弧焊、子弧焊、氣體保護焊等。這種良好的焊接性能使得WPB管件在管道系統中易于連接和維修，從而提高了整個系統的可靠性和使用壽命。
力學性能
ASTM A234 WPB管件具有較高的強度和硬度，同時保持良好的可塑性。這使得WPB管件在承受高壓、高溫等惡劣條件下仍能保持穩定的性能，不易發生變形或破裂。此外，其良好的力學性能也使得WPB管件在管道系統中能夠承受較大的應力和負荷。
ASME B16.9 標準適用于公稱尺寸范圍從 1/2 英寸（DN15）到 48 英寸（DN1200）的對焊管件，涵蓋了各種常見的管道規格。同時，該標準適用碳鋼、合金鋼以及不銹鋼等多種材質的對焊管件，能夠滿足不同工業環境下的使用需求。此外，ASME B16.9 標準還適用于承受內壓或外壓的管道系統，包括輸送液體、氣體、蒸汽等多種介質的管道。

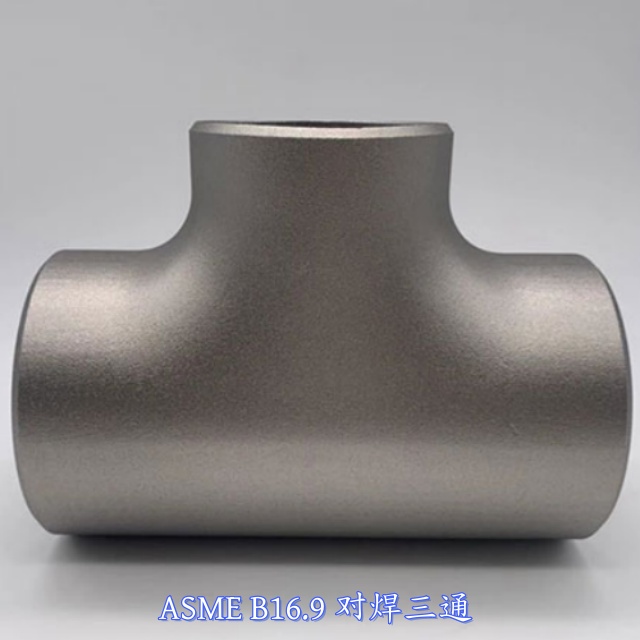

根據 ASME B16.9 標準，對焊管件主要包括對焊彎頭、對焊三通、對焊四通、大小頭（異徑管）、對焊管帽以及翻邊短節等多種產品類型。這些不同類型的對焊管件各自具有獨特的結構和功能，能夠滿足管道系統中不同的安裝需求。
ASME B6.9 90度和45度對焊彎頭的尺寸參數
對焊 45° 長半徑彎頭 | |||||
BW 90 LR/SR Elbow | BW 45 LR Elbow | ||||
GB/T 12459 GB/T 13401 ASME B16.9 | |||||
公稱尺寸 | 端部外徑 | 中心至端面 Center to End | |||
90° Elbows | 45° Elbows | ||||
DN | NPS | OD | A | B | |
長半徑 LR | 短半徑 SR | 長半徑 LR | |||
15 | 1/2 | 21.3 | 38 | 16 | |
20 | 3/4 | 26.7 | 38 | 19 | |
25 | 1 | 33.4 | 38 | 25 | 22 |
32 | 1 1/4 | 42.2 | 48 | 32 | 25 |
40 | 1 1/2 | 48.3 | 57 | 38 | 29 |
50 | 2 | 60.3 | 76 | 51 | 35 |
65 | 2 1/2 | 73.0 | 95 | 64 | 44 |
80 | 3 | 88.9 | 114 | 76 | 51 |
90 | 3 1/2 | 101.6 | 133 | 4、89 | 57 |
100 | 4 | 114.3 | 152 | 102 | 64 |
125 | 5 | 141.3 | 190 | 127 | 79 |
150 | 6 | 168.3 | 229 | 152 | 95 |
200 | 8 | 219.1 | 305 | 203 | 127 |
250 | 10 | 273.0 | 381 | 254 | 159 |
300 | 12 | 323.8 | 457 | 305 | 190 |
350 | 14 | 355.6 | 533 | 356 | 222 |
400 | 16 | 406.4 | 610 | 406 | 254 |
450 | 18 | 457.0 | 686 | 457 | 286 |
500 | 20 | 508.0 | 762 | 508 | 318 |
550 | 22 | 559.0 | 838 | 559 | 343 |
600 | 24 | 610.0 | 914 | 610 | 381 |
650 | 26 | 660.0 | 991 | 660 | 406 |
700 | 28 | 711.0 | 1067 | 711 | 438 |
750 | 30 | 762.0 | 1143 | 762 | 470 |
800 | 32 | 813.0 | 1219 | 813 | 502 |
850 | 34 | 864.0 | 1295 | 864 | 533 |
900 | 36 | 914.0 | 1372 | 914 | 565 |
950 | 38 | 965.0 | 1448 | 965 | 600 |
1000 | 40 | 1016.0 | 1524 | 1016 | 632 |
1050 | 42 | 1067.0 | 1600 | 1067 | 660 |
1100 | 44 | 1118.0 | 1676 | 1118 | 695 |
1150 | 46 | 1168.0 | 1753 | 1168 | 727 |
1200 | 48 | 1219.0 | 1829 | 1219 | 759 |
如您想詳細了解更多ASME B16.9對焊管件的詳細分類與尺寸參數，請點擊以下產品鏈接。
ASTM A105碳鋼法蘭是由碳鋼原料鍛制而成的一種管道連接配件，這種法蘭具有較高的強度和硬度，耐腐蝕性能較好，價格便宜，因此被廣泛應用于管道連接中。
化學成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cu | Ni | Cr | Mo | V |
ASTM A105 | MIN | 0.60 | 0.10 | ||||||||
MAX | 0.35 | 1.05 | 0.035 | 0.040 | 0.35 | 0.40 | 0.40 | 0.30 | 0.12 | 0.08 |
機械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % | HARDNESS |
ASTM A105 | 485 min | 250 min | 22 min | 30 min | 197 max |
ASME B16.5 《管法蘭和法蘭管件》作為鍛制管法蘭制造領域應用最為廣泛的標準之一，規范了管法蘭及法蘭管件的設計、制造、檢驗與連接要求，實現不同廠家按照此標準生產的鍛制法蘭產品能夠相互替換，同時滿足不同管道設計所需的結構強度與承壓能力。

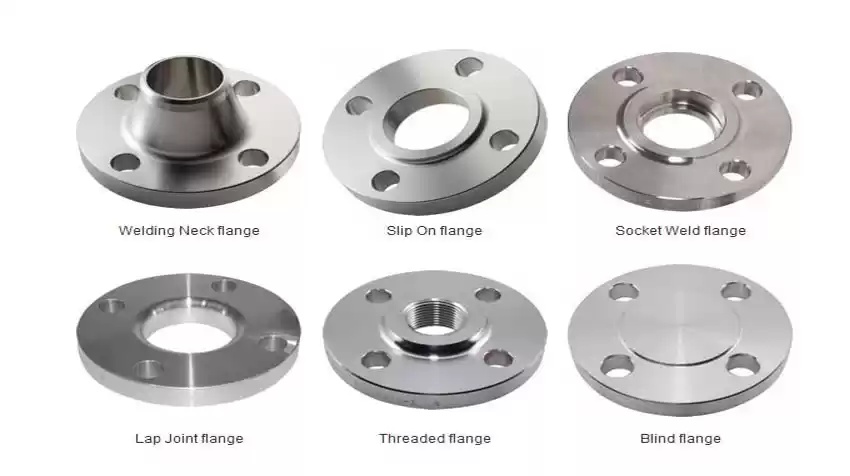

碳鋼法蘭類型多樣，常見的法蘭類型有：對焊法蘭，平焊法蘭，承插法蘭，螺紋法蘭，松套法蘭，盲板法蘭。適用于多種形式的管道及設備連接。
Class 300 對焊法蘭尺寸和重量參數
| Nominal Pipe Size | A | B | C | D | E | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.30 | 95.20 | 15.70 | 14.20 | 52.30 | 21.30 | 38.10 | 35.00 | 4 | 15.70 | 66.55 | 0.75 |
| 3/4 | 26.70 | 117.3 | 20.80 | 15.70 | 57.15 | 26.70 | 47.70 | 42.90 | 4 | 19.00 | 82.50 | 1.26 |
| 1 | 33.40 | 123.9 | 26.70 | 17.50 | 62.00 | 33.50 | 53.80 | 50.80 | 4 | 19.00 | 88.90 | 1.52 |
| 1 1/4 | 42.20 | 133.3 | 35.10 | 19.00 | 65.00 | 42.20 | 63.50 | 63.50 | 4 | 19.00 | 98.50 | 2.03 |
| 1 1/2 | 48.30 | 155.4 | 40.90 | 20.60 | 68.30 | 48.30 | 69.85 | 73. 15 | 4 | 22.30 | 114.3 | 2.89 |
| 2 | 60.30 | 165. 1 | 52.60 | 22.30 | 69.85 | 60.45 | 84.00 | 91.90 | 8 | 19.00 | 127.0 | 3.4 |
| 2 1/2 | 73.00 | 190.5 | 62.70 | 25.40 | 76.20 | 73.15 | 100.0 | 104.6 | 8 | 22.30 | 149.3 | 5.17 |
| 3 | 88.90 | 209.5 | 78.00 | 28.40 | 79.25 | 88.90 | 117.3 | 127.0 | 8 | 22.30 | 168.1 | 6.93 |
| 3 1/2 | 101.6 | 228.6 | 90.20 | 30.20 | 81.00 | 101.6 | 133.3 | 139.7 | 8 | 22.30 | 184.1 | 8.67 |
| 4 | 114.3 | 254.0 | 102.4 | 31.70 | 85.80 | 114.3 | 146.0 | 157.2 | 8 | 22.30 | 200.1 | 11.2 |
| 5 | 141.3 | 279.4 | 128.3 | 35.00 | 98.50 | 141.2 | 177.8 | 185.7 | 8 | 22.30 | 234.9 | 15.1 |
| 6 | 168.3 | 317.5 | 154.2 | 36.50 | 98.50 | 168.4 | 206.2 | 215.9 | 12 | 22.30 | 269.7 | 19.1 |
| 8 | 219.1 | 381.0 | 202.7 | 41.10 | 111.2 | 219.2 | 260.3 | 269.7 | 12 | 25.40 | 330.2 | 29.9 |
| 10 | 273.0 | 444.5 | 254.5 | 47.70 | 117.3 | 273.0 | 320.5 | 323.8 | 16 | 28.40 | 387.3 | 42.7 |
| 12 | 323.8 | 520.7 | 304.8 | 50.80 | 130.0 | 323.8 | 374.6 | 381.0 | 16 | 31.70 | 450.8 | 61.8 |
| 14 | 355.6 | 584.2 | To be specified by the Purchaser | 53.80 | 142.7 | 355.6 | 425.4 | 412.7 | 20 | 31.70 | 514.3 | 85.8 |
| 16 | 406.4 | 647.7 | 57.15 | 146.0 | 406.4 | 482.6 | 469.9 | 20 | 35.00 | 571.5 | 106 | |
| 18 | 457.2 | 711.2 | 60.45 | 158.7 | 457.2 | 533.4 | 533.4 | 24 | 35.00 | 628.6 | 131 | |
| 20 | 508.0 | 774.7 | 63.50 | 162.0 | 508.0 | 587.2 | 584.2 | 24 | 35.00 | 685.8 | 158 | |
| 24 | 609.6 | 914.4 | 69.85 | 168.1 | 609.6 | 701.5 | 692.1 | 24 | 41.10 | 812.8 | 230 | |

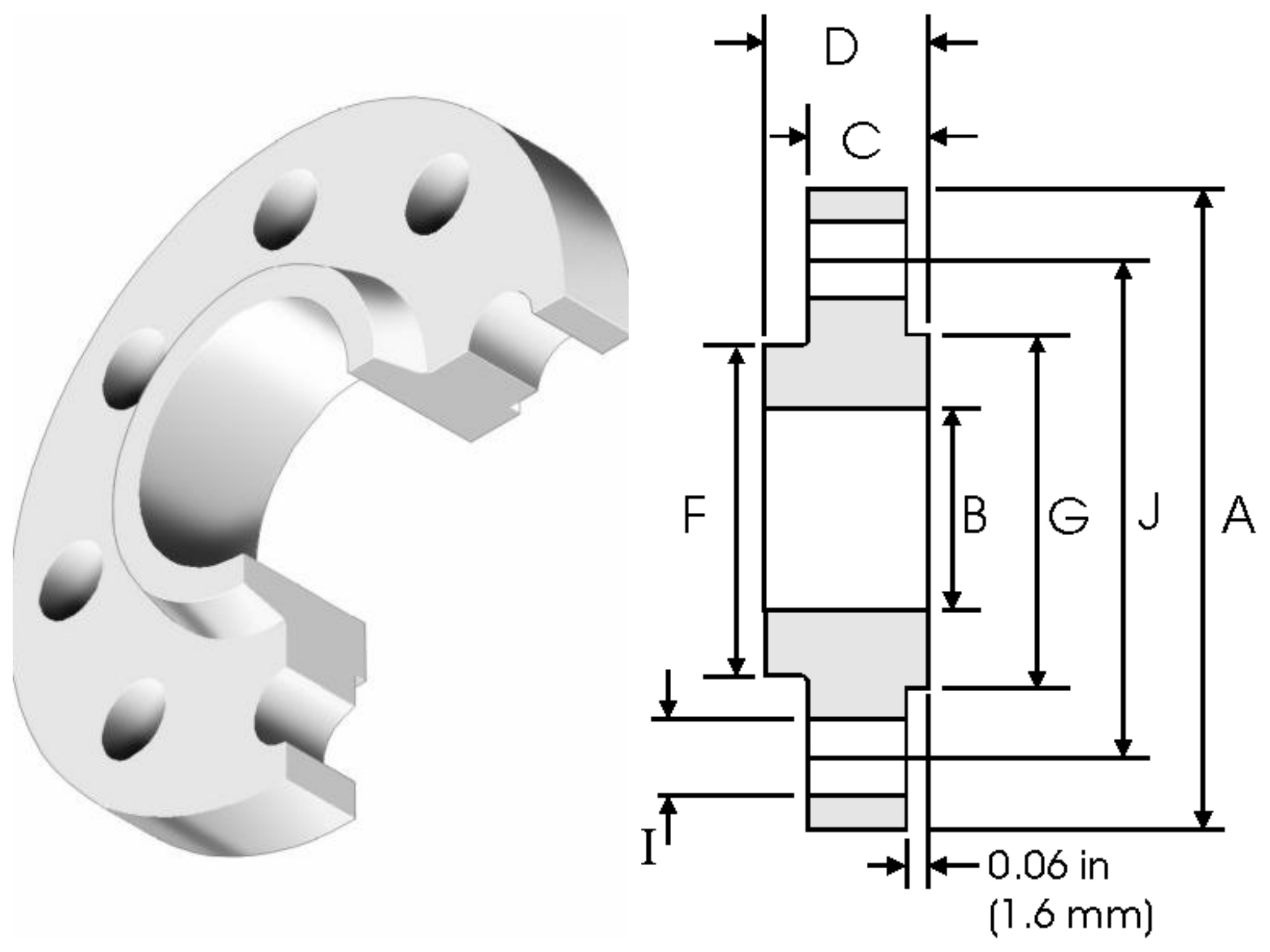

Class 150 平焊法蘭尺寸和重量參數
| Nominal Pipe Size | A | B | C | D | F | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.3 | 88.9 | 22.4 | 11.2 | 15.7 | 30.2 | 35.1 | 4 | 15.7 | 60.45 | 0.39 |
| 3/4 | 26.7 | 98.6 | 27.7 | 12.7 | 15.7 | 38. 10 | 42.9 | 4 | 15.7 | 69.85 | 0.56 |
| 1 | 33.4 | 108 | 34.5 | 14.2 | 17.5 | 49.3 | 50.8 | 4 | 15.7 | 79.25 | 0.78 |
| 11/4 | 42.2 | 117.3 | 43.2 | 15.7 | 20.6 | 58.7 | 63.5 | 4 | 15.7 | 88.9 | 1.03 |
| 11/2 | 48.3 | 127 | 49.5 | 17.5 | 22.4 | 65 | 73.15 | 4 | 15.7 | 98.6 | 1.32 |
| 2 | 60.3 | 152.4 | 62.0 | 19.1 | 25.4 | 77.7 | 91.9 | 4 | 19.1 | 120.7 | 2.06 |
| 21/2 | 73 | 177.8 | 74.7 | 22.4 | 28.4 | 90.4 | 104.6 | 4 | 19.1 | 139.7 | 3.28 |
| 3 | 88.9 | 190.5 | 90.7 | 23.9 | 30.2 | 108 | 127 | 4 | 19.1 | 152.4 | 3.85 |
| 31/2 | 101.6 | 215.9 | 103.4 | 23.9 | 31.75 | 122.2 | 139.7 | 8 | 19.1 | 177.8 | 4.81 |
| 4 | 114.3 | 228.6 | 116.1 | 23.9 | 33.3 | 134.9 | 157.2 | 8 | 19.1 | 190.5 | 5.30 |
| 5 | 141.3 | 254 | 143.8 | 23.9 | 36.6 | 163.6 | 185.7 | 8 | 22.4 | 215.9 | 6.07 |
| 6 | 168.3 | 279.4 | 170.7 | 25.4 | 39.6 | 192 | 215.9 | 8 | 22.4 | 241.3 | 7.45 |
| 8 | 219.1 | 342.9 | 221.5 | 28.4 | 44.5 | 246.1 | 269.7 | 8 | 22.4 | 298.5 | 12.1 |
| 10 | 273 | 406.4 | 276.3 | 30.2 | 49.3 | 304.8 | 323.9 | 12 | 25.4 | 362 | 16.5 |
| 12 | 323.8 | 482.6 | 327.1 | 31.75 | 55.6 | 365.3 | 381 | 12 | 25.4 | 431.8 | 26.2 |
| 14 | 355.6 | 533.4 | 359.1 | 35.1 | 57.15 | 400.1 | 412.8 | 12 | 28.4 | 476.3 | 34.6 |
| 16 | 406.4 | 596.9 | 410.5 | 36.6 | 63.5 | 457.2 | 469.9 | 16 | 28.4 | 539.8 | 44.8 |
| 18 | 457.2 | 635 | 461.8 | 39.6 | 68.3 | 505 | 533.4 | 16 | 31.75 | 577.9 | 48.9 |
| 20 | 508 | 698.5 | 513.1 | 42.9 | 73.15 | 558.8 | 584.2 | 20 | 31.75 | 635 | 61.9 |
| 24 | 609.6 | 812.8 | 616 | 47.8 | 82.6 | 663.4 | 692.2 | 20 | 35.1 | 749.3 | 86.9 |
Class 600 盲板法蘭尺寸和重量參數
| Nominal Pipe Size | A | C | G | H | I | J | Weight | |
| inch | mm | mm | mm | mm | Holes | mm | mm | kg / piece |
| 1/2 | 21.3 | 95.2 | 14.2 | 35.1 | 4 | 15.7 | 66.55 | 0.76 |
| 3/4 | 26.7 | 117.3 | 15.7 | 42.9 | 4 | 19. 10 | 82.6 | 1.28 |
| 1 | 33.4 | 123.9 | 17.5 | 50.8 | 4 | 19. 10 | 88.9 | 1.60 |
| 11/4 | 42.2 | 133.3 | 20.6 | 63.5 | 4 | 19. 10 | 98.6 | 2.23 |
| 11/2 | 48.3 | 155.4 | 22.3 | 73.15 | 4 | 22.4 | 114.3 | 3.25 |
| 2 | 60.3 | 165. 1 | 25.4 | 91.9 | 8 | 19. 10 | 127 | 4.15 |
| 21/2 | 73 | 190.5 | 28.4 | 104.6 | 8 | 22.4 | 149.4 | 6.13 |
| 3 | 88.9 | 209.5 | 31.7 | 127 | 8 | 22.4 | 168.1 | 8.44 |
| 31/2 | 101.6 | 228.6 | 35 | 139.7 | 8 | 25.4 | 184.2 | 11.0 |
| 4 | 114.3 | 273. 1 | 38.1 | 157.2 | 8 | 25.4 | 215.9 | 17.3 |
| 5 | 141.3 | 330.2 | 44.5 | 185.7 | 8 | 28.4 | 266.7 | 29.4 |
| 6 | 168.3 | 355.6 | 47.8 | 215.9 | 12 | 28.4 | 292.1 | 36.1 |
| 8 | 219. 1 | 419. 1 | 55.6 | 269.7 | 12 | 31.75 | 349.3 | 58.9 |
| 10 | 273 | 508 | 63.5 | 323.9 | 16 | 35. 10 | 431.8 | 97.5 |
| 12 | 323.8 | 558.8 | 66.55 | 381 | 20 | 35. 10 | 489 | 124 |
| 14 | 355.6 | 603.3 | 69.85 | 412.8 | 20 | 38. 10 | 527.1 | 151 |
| 16 | 406.4 | 685.8 | 76.2 | 469.9 | 20 | 41. 10 | 603.3 | 214 |
| 18 | 457.2 | 743 | 82.6 | 533.4 | 20 | 44.5 | 654.1 | 272 |
| 20 | 508.0 | 812.8 | 88.9 | 584.2 | 24 | 44.5 | 723.9 | 349 |
| 24 | 609.6 | 939.8 | 101.6 | 692.2 | 24 | 50.8 | 838.2 | 533 |

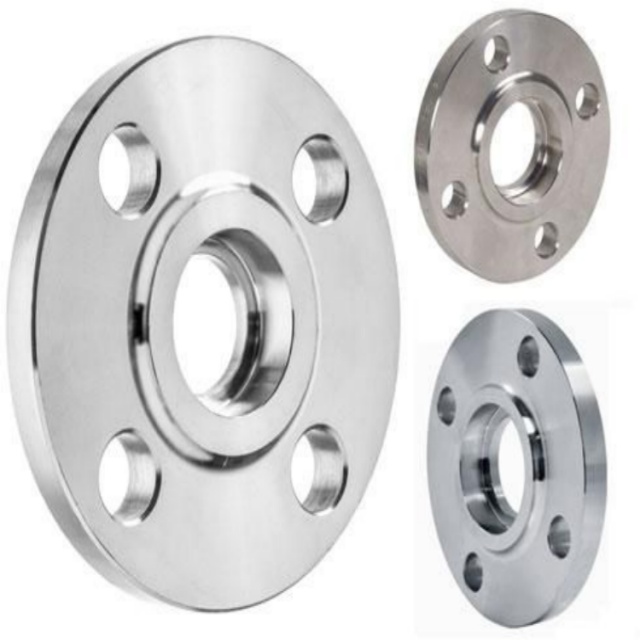

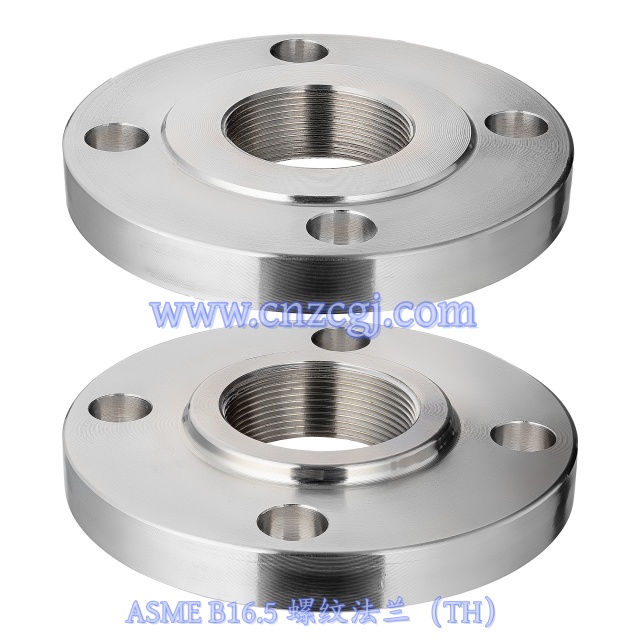

鍛制法蘭除以上三種產品之外，還有承插焊法蘭，螺紋法蘭和松套法蘭，如您想詳細了解更多ASME B16.5鍛制法蘭產品，請點擊以下法蘭產品頁面鏈接。
