不銹鋼對焊管件是建筑、工業等領域中廣泛應用的一類管件，由不銹鋼材質制成，通過焊接方式與管道系統連接。其優異的耐腐蝕性和耐磨性、高強度和高溫性能、加工和安裝便捷性，在管道系統中起到了重要的作用。它們不僅能夠連接和傳輸介質，還能夠提高系統的穩定性和安全性，適應復雜工況環境，并降低維護成本。
不銹鋼對焊管件通過焊接方式連接，這種連接方式具有結構緊湊、連接牢固、密封性好等優點。與其他連接方式相比，對焊連接具有更高的可靠性和耐久性。
常見的不銹鋼對焊管件介紹

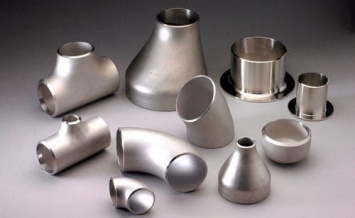

不銹鋼對焊管件的種類多樣，能滿足各種管道系統的設計要求。常見的對焊管件的類型有：不銹鋼對焊彎頭，對焊三通，對焊大小頭，對焊四通，對焊管帽，翻遍短接等。這些管件在不同的管道系統中發揮著重要的作用。
不銹鋼對焊彎頭
不銹鋼對焊彎頭是不銹鋼對焊管件中最常見的一種管件類型，它通過對焊形式連接管道，從而實現管道的連接和轉向。對焊彎頭按彎曲半徑不同可分為長半徑對焊彎頭和短半徑對焊彎頭；按彎曲角度可分為45度彎頭、90度彎頭和180度彎頭。
規格范圍
按照美標ASME B16.9標準生產的不銹鋼對焊彎頭，尺寸覆蓋范圍廣泛，從1/2"到48"。常見的壁厚壓力等級包括Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS等，其中最常用的是STD和XS兩種。具體取決于管道的設計要求和工作壓力。
種類 | 90度/45度長半徑彎頭，90度/45度短半徑，180度彎頭 |
尺寸 | 1/2"- 48"/ DN15 - DN1200 |
厚度 | SCH 10 - SCH 160, XXS |
ASME B16.9 90度彎頭尺寸參數
Nominal size | Outside Diameter at Bevel | Center to End | ||
90 Degree Elbows | ||||
DN | NPS | OD | A | |
LR | SR | |||
15 | 1/2 | 21.3 | 38 | - |
20 | 3/4 | 26.7 | 38 | - |
25 | 1 | 33.4 | 38 | 25 |
32 | 1 1/4 | 42.2 | 48 | 32 |
40 | 1 1/2 | 48.3 | 57 | 38 |
50 | 2 | 60.3 | 76 | 51 |
65 | 2 1/2 | 73.0 | 95 | 64 |
80 | 3 | 88.9 | 114 | 76 |
90 | 3 1/2 | 101.6 | 133 | 89 |
100 | 4 | 114.3 | 152 | 102 |
125 | 5 | 141.3 | 190 | 127 |
150 | 6 | 168.3 | 229 | 152 |
200 | 8 | 219.1 | 305 | 203 |
250 | 10 | 273.0 | 381 | 254 |
300 | 12 | 323.8 | 457 | 305 |
350 | 14 | 355.6 | 533 | 356 |
400 | 16 | 406.4 | 610 | 406 |
450 | 18 | 457.0 | 686 | 457 |
500 | 20 | 508.0 | 762 | 508 |
550 | 22 | 559.0 | 838 | 559 |
600 | 24 | 610.0 | 914 | 610 |
650 | 26 | 660.0 | 991 | 660 |
700 | 28 | 711.0 | 1067 | 711 |
750 | 30 | 762.0 | 1143 | 762 |
800 | 32 | 813.0 | 1219 | 813 |
850 | 34 | 864.0 | 1295 | 864 |
900 | 36 | 914.0 | 1372 | 914 |
950 | 38 | 965.0 | 1448 | 965 |
1000 | 40 | 1016.0 | 1524 | 1016 |
1050 | 42 | 1067.0 | 1600 | 1067 |
1100 | 44 | 1118.0 | 1676 | 1118 |
1150 | 46 | 1168.0 | 1753 | 1168 |
1200 | 48 | 1219.0 | 1829 | 1219 |
不銹鋼對焊三通
不銹鋼對焊三通是常見的一種管道連接配件，由三個端口組成，其中橫向的兩個端口為主管端口，縱向的一個端口為支管端口，主要用于連接管道，控制流體的流動，實現流體的開啟、關閉、分流和混合等操作。
根據支管直徑與主管直徑的不同，不銹鋼對焊三通可分為等徑三通和異徑三通。等徑三通是三個端口直徑相同的三通，而異徑三通則是主管與支管端口直徑不同的三通。
規格范圍
種類 | 等徑三通/異徑三通 |
尺寸 | 1/2" - 48" / DN15 - 1200 |
厚度 | SCH 10 - SCH 160, XXS |
尺寸參數
Nominal Size | Outside Diameter at Bevel | Center to End | ||
DN | NPS | OD1& OD2 | C | M |
15 | 1/2 | 21.3 | 25 | 25 |
20 | 3/4 | 26.7 | 29 | 29 |
25 | 1 | 33.4 | 38 | 38 |
32 | 11/4 | 42.2 | 48 | 48 |
40 | 11/2 | 48.3 | 57 | 57 |
50 | 2 | 60.3 | 64 | 64 |
65 | 21/2 | 73.0 | 76 | 76 |
80 | 3 | 88.9 | 86 | 86 |
90 | 31/2 | 101.6 | 95 | 95 |
100 | 4 | 114.3 | 105 | 105 |
125 | 5 | 141.3 | 124 | 124 |
150 | 6 | 168.3 | 143 | 143 |
200 | 8 | 219.1 | 178 | 178 |
250 | 10 | 273.0 | 216 | 216 |
300 | 12 | 323.8 | 254 | 254 |
350 | 14 | 355.6 | 279 | 279 |
400 | 16 | 406.4 | 305 | 305 |
450 | 18 | 457.0 | 343 | 343 |
500 | 20 | 508.0 | 381 | 381 |
550 | 22 | 559.0 | 419 | 419 |
600 | 24 | 610.0 | 432 | 432 |
650 | 26 | 660.0 | 495 | 495 |
700 | 28 | 711.0 | 521 | 521 |
750 | 30 | 762.0 | 559 | 559 |
800 | 32 | 813.0 | 597 | 597 |
850 | 34 | 864.0 | 635 | 635 |
900 | 36 | 914.0 | 673 | 673 |
950 | 38 | 965.0 | 711 | 711 |
1000 | 40 | 1016.0 | 749 | 749 |
1050 | 42 | 1067.0 | 762 | 711 |
1100 | 44 | 1118.0 | 813 | 762 |
1150 | 46 | 1168.0 | 851 | 800 |
1200 | 48 | 1219.0 | 889 | 838 |
不銹鋼對焊大小頭

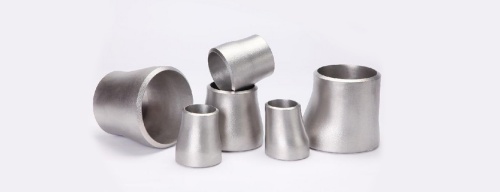

不銹鋼對焊大小頭，也被稱為不銹鋼異徑管，是一種特殊的不銹鋼對焊管件，主要用于連接兩個不同口徑的管道。按照結構不同，可分為不銹鋼同心大小頭和不銹鋼偏心大小頭。
規格范圍
不銹鋼同心大小頭屬于不銹鋼對焊管件，遵循美標ASME B16.9生產標準生產，尺寸特點體現在其廣泛的規格范圍、多樣化的壁厚尺寸、廣泛的應用領域以及高度的定制性。這些特點使其成為管道系統中不可或缺的重要元件。
尺寸 | 3/4" - 60" / DN20 - 1500 |
厚度 | SCH 10 - SCH 80, SCH 160, XXS |
生產標準 | ANSI / ASME B16.9 / MSS SP 43 |
尺寸參數
OD1 | OD2 | END TO END |
NPS | NPS | H |
3/4 | 3/8 - 1/2 | 38 |
1 | 1/2 - 3/4 | 51 |
1-1/4 | 1/2 - 1 | 51 |
1-1/2 | 1/2 - 1-1/4 | 64 |
2 | 3/4 - 1-1/2 | 76 |
2-1/2 | 1 - 2 | 89 |
3 | 1-1/4 - 2-1/2 | 102 |
4 | 2 - 3-1/2 | 102 |
5 | 2 - 4 | 127 |
6 | 2-1/2 - 5 | 140 |
8 | 3-1/2 - 6 | 152 |
10 | 4 - 8 | 178 |
12 | 5 - 10 | 203 |
14 | 6 - 12 | 330 |
16 | 6 - 14 | 356 |
18 | 8 - 16 | 381 |
20 | 10 - 18 | 508 |
22 | 12 - 20 | 508 |
24 | 12 - 22 | 508 |
26 | 12 - 24 | 610 |
28 | 14 - 26 | 610 |
30 | 14 - 28 | 610 |
32 | 20 - 30 | 610 |
34 | 22 - 32 | 610 |
36 | 22 - 34 | 610 |
38 | 24 - 36 | 610 |
40 | 28 - 38 | 610 |
42 | 28 - 40 | 610 |
44 | 32 - 42 | 610 |
46 | 34 - 44 | 711 |
48 | 36 - 46 | 711 |
52 | 40 - 48 | 711 |
56 | 40 - 52 | 711 |
60 | 44 - 56 | 711 |
不銹鋼對焊管帽

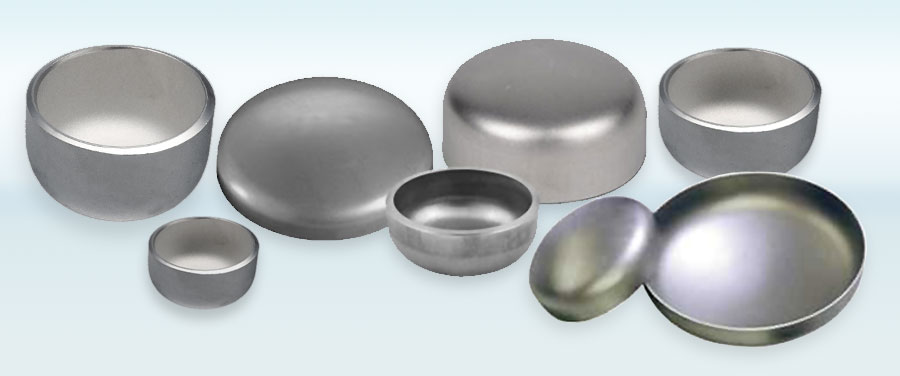

不銹鋼對焊管帽是采用不銹鋼材料制作而成的，通過焊接方式固定在管道的端部，用來封閉管路，其作用與管塞相同，也被稱為不銹鋼堵頭或不銹鋼封頭。作為一種重要的管道連接配件，在多個領域發揮著重要作用。
規格范圍
對焊管帽在國際上有多種生產標準，其中ASME B16.9是美國機械工程師協會（ASME）制定的標準，是國際上廣泛認可的不銹鋼管件制造標準之一。它規定了對焊管件的尺寸、材料、壓力等級、標記和檢驗等方面的要求。
尺寸 | 1/2” - 48” / DN15 - 1200 |
厚度 | SCH 10 - SCH 160, XXS |
國標 | GB/T12459, GB/T13401, HG/T21635/21631, SH3408/3409 |
美標 | ANSI / ASME B16.9 / MSS SP 43 |
日標 | JIS B2311/2312/2313 |
德標 | DIN2605/2615/2616/2617 |
歐標 | EN10253 |
不銹鋼 | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317,347,904L |
雙相不銹鋼 | ASTM A815 S32205, S31803, 32750, 32760 |
ASME B16.9不銹鋼對焊管帽的尺寸
Nominal Size | outside Diameter at Bevel | Length | Limiting Wall Thickness for Length E | ||
DN | NPS | OD | E | E1 | |
15 | 1/2 | 21.3 | 25 | 25 | 4.57 |
20 | 3/4 | 26.7 | 25 | 25 | 3.81 |
25 | 1 | 33.4 | 38 | 38 | 4.57 |
32 | 1-1/4 | 42.2 | 38 | 38 | 4.83 |
40 | 1-1/2 | 48.3 | 38 | 38 | 5.08 |
50 | 2 | 60.3 | 38 | 44 | 5.59 |
65 | 2-1/2 | 73.0 | 38 | 51 | 7.11 |
80 | 3 | 88.9 | 51 | 64 | 7.62 |
90 | 3-1/2 | 101.6 | 64 | 76 | 8.13 |
100 | 4 | 114.3 | 64 | 76 | 8.64 |
125 | 5 | 141.3 | 76 | 89 | 9.65 |
150 | 6 | 168.3 | 89 | 102 | 10.92 |
200 | 8 | 219.1 | 102 | 127 | 12.70 |
250 | 10 | 273.0 | 127 | 152 | 12.70 |
300 | 12 | 323.8 | 152 | 178 | 12.70 |
350 | 14 | 355.6 | 165 | 191 | 12.70 |
400 | 16 | 406.4 | 178 | 203 | 12.70 |
450 | 18 | 457.0 | 203 | 229 | 12.70 |
500 | 20 | 508.0 | 229 | 254 | 12.70 |
550 | 22 | 559.0 | 254 | 254 | 12.70 |
600 | 24 | 610.0 | 267 | 305 | 12.70 |
650 | 26 | 660.0 | 267 | ﹍ | ﹍ |
700 | 28 | 711.0 | 267 | ﹍ | ﹍ |
750 | 30 | 762.0 | 267 | ﹍ | ﹍ |
800 | 32 | 813.0 | 267 | ﹍ | ﹍ |
850 | 34 | 864.0 | 267 | ﹍ | ﹍ |
900 | 36 | 914.0 | 267 | ﹍ | ﹍ |
950 | 38 | 965.0 | 305 | ﹍ | ﹍ |
1000 | 40 | 1016.0 | 305 | ﹍ | ﹍ |
1050 | 42 | 1067.0 | 305 | ﹍ | ﹍ |
1100 | 44 | 1118.0 | 343 | ﹍ | ﹍ |
1150 | 46 | 1168.0 | 343 | ﹍ | ﹍ |
1200 | 48 | 1219.0 | 343 | ﹍ | ﹍ |
不銹鋼對焊管件的材料特性
不銹鋼對焊管件的主要材料為不銹鋼，這是一種具有優異耐腐蝕性能、高強度和高溫性能的金屬材料。不銹鋼的種類繁多，如ASTM A403 WP 304/L、316/L等，這些材料的選擇取決于具體的應用環境和要求。
ASTM A403規范是關于奧氏體不銹鋼材質的標準，它包括多種牌號如304、316、316L等。ASTM A403規范中規定了不銹鋼對焊管件制造、檢驗和試驗要求。根據管件的材料類型、尺寸和壓力等級進行分類和命名，以表明其適用范圍。此外，規范還規定了不同牌號不銹鋼的化學成分、機械性能、熱處理、表面處理等方面的要求。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N | Cu |
| ASTM A403 WP304 | MIN | 8.0 | 18.0 | ||||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | ||||
| ASTM A403 WP316 | MIN | 10.0 | 16.0 | 2.00 | |||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 | |||
| ASTM A403 WP904L | MIN | 23.00 | 19.00 | 4.00 | 1.00 | ||||||
| MAX | 0.02 | 2.00 | 0.045 | 0.035 | 1.00 | 28.00 | 23.00 | 5.00 | 0.10 | 2.00 | |
| ASTM A403 WP31254 | MIN | 17.50 | 19.50 | 6.00 | 0.18 | 0.50 | |||||
| MAX | 0.02 | 1.00 | 0.030 | 0.010 | 0.80 | 18.50 | 20.50 | 6.50 | 0.25 | 1.0 | |
| ASTM A403 WP321 | MIN | 9.00 | 17.00 | ||||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 12.00 | 19.00 |
機械性能
| MATERIAL | ASTM A403 WP304 | ASTM A403 WP316 | ASTM A403 WP904L | ASTM A403 WP31254 | ASTM A403 WP321 |
| T.S (MPA) | 515 min | 515 min | 490 min | 650-820 | 515 min |
| Y.S (MPA) | 205 min | 205 min | 220 min | 300 min | 205 min |
| EL % | 28 min | 28 min | 28 min | 28 min | 28 min |
ASTM A403對焊管件生產工藝和優勢
生產工藝
在ASTM A403規范中，對焊管件的制造過程包括原材料準備、切割和加工、鍛造、焊接、熱處理、表面處理等步驟。在制造過程中，需要注意防止材料損壞、氧化和脫碳等問題，以保證產品的表面質量和性能。
熱處理
不銹鋼管件的熱處理主要包括加熱、保溫和冷卻三個過程。這些過程互相銜接，不可間斷。ASTM A403標準明確規定了不同牌號的不銹鋼材質對應的固溶退火的時間和溫度以及冷卻方式。
特點與優勢
連接可靠：不銹鋼對焊管件采用氬弧焊接，連接可靠安全，是所有連接方式中最可靠的接頭。
施工方便：安裝便捷，適合嵌入式安裝，免維護更新。
經濟優越：相對于其他連接方式，不銹鋼對焊管件具有經濟上的優越性。
耐用性強：不銹鋼材質耐腐蝕、耐高溫，使用壽命長。
