瀏覽數量： 5 作者： 本站編輯 發布時間： 2025-12-01 來源： 本站
在復雜的工業管道系統中，安全、可靠的封堵是保障系統完整性、進行隔離維護及測試的關鍵。MSS SP-95標準規定的大絲堵，正是為此而生的高性能管道附件。它以其堅固的結構、廣泛的適用性和標準化的尺寸，成為石油、天然氣、化工及其他工業領域不可或缺的重要部件。
MSS SP-95 標準是由美國閥門及管件制造商標準化協會（MSS）制定的一項針對異徑短節和大絲堵等管件的重要標準，在全球工業領域具有廣泛的認可度和影響力。
MSS SP - 95 是由美國閥門及管件制造商標準化協會（MSS）制定的專項標準，主要針對異徑短節（Swage Nipple）和大絲堵（Bull Plug）及相關螺紋管件的尺寸、公差、表面質量、標志和材料進行規范。
標準主要規定對異徑短節（Swage Nipple）和大絲堵（Bull Plug）：
異徑短節：異徑短節，又稱漸縮管，是一種用于連接兩根不同管徑管道的管件。它的主要作用是實現管道管徑的平滑過渡，減少流體在管道內的阻力，保證流體的順暢輸送。與其他管道連接方式相比，異徑短節具有結構簡單、安裝方便、連接可靠等優點，
大絲堵：大絲堵按螺紋類型可分為 NPT（美國標準錐管螺紋）、NPTF（干密封美國標準錐管螺紋）等常見類型，按材料可分為碳鋼、不銹鋼、合金鋼等不同材質類別，能根據不同介質特性與工況環境，為用戶提供多樣化的產品選擇。
MSS SP-95對產品提出了全面且嚴格的要求，主要包括：
材料要求：明確規定了大絲堵所采用的鍛制材料等級，確保其具備足夠的強度、韌性和耐腐蝕性。
尺寸與公差：詳細規定了從整體長度、端部外徑到螺紋類型（通常為NPT）的所有關鍵尺寸及其制造公差，保證了產品的互換性。
壓力-溫度額定值：提供了在不同溫度下的允許工作壓力數據，為工程師選型提供準確依據。
標記與標識：要求每個大絲堵上都必須清晰、明確標記制造商商標、材料等級、壓力等級等關鍵信息，確保可追溯性。

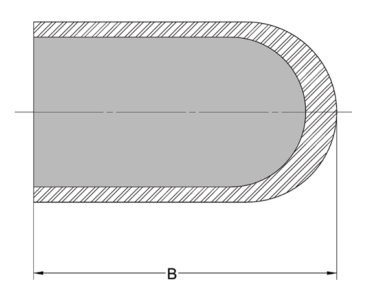

MSS SP-95大絲堵的尺寸由其公稱管徑和壓力等級共同決定。其結構通常為一個實心或一端封閉的鍛制棒料，具有以下典型特征：
主體直徑：通常大于其標稱管徑，這也是“大”絲堵名稱的由來，這種設計提供了更大的壁厚和強度。
端部尺寸：
對于螺紋端大絲堵，其螺紋部分嚴格符合ANSI/ASME B1.20.1標準的NPT錐管螺紋規格。
整體長度：標準對不同規格的大絲堵的總長度有明確的規定，確保了安裝后的結構穩定性和足夠的密封接觸面積。
用戶在選擇時，需根據系統的管道尺寸、壓力等級和連接方式，查閱MSS SP-95標準中的詳細尺寸表，以確定具體型號的精確尺寸。
| DN | NPS | MM | End-to-End B | DN | NPS | MM | End-to-End B |
| 6 | 1/8 | 10.3 | 51 | 65 | 2-1/2 | 73.0 | 127 |
| 8 | 1/4 | 13.7 | 51 | 80 | 3 | 88.9 | 152 |
| 10 | 3/8 | 17.1 | 57 | 90 | 3-1/2 | 101.6 | 165 |
| 15 | 1/2 | 21.3 | 64 | 100 | 4 | 114.3 | 178 |
| 20 | 3/4 | 26.7 | 70 | 125 | 5 | 141.3 | 216 |
| 25 | 1 | 33.4 | 76 | 150 | 6 | 168.3 | 254 |
| 32 | 1-1/4 | 42.2 | 83 | 200 | 8 | 219.1 | 279 |
| 40 | 1*1/2 | 48.3 | 89 | 250 | 10 | 273.0 | 330 |
| 50 | 2 | 60.3 | 102 | 300 | 12 | 323.8 | 356 |
| DN | Overall Length | Outside Diameter at End | Fitting Wall Thickness(a) | Internal and External Swaged Angles (degrees) | |
| Square Cut Ends | Other End Connections | ||||
| 6-10 | ±1.6 | +0.4 -0.8 | ±0.8 | Not less than 87.5% Nominal Wall Thickness | 45° Maximum (see diagram below) |
| 15-40 | ±1.6 | +0.4 -0.8 | +1.6 -0.8 | ||
| 50-65 | ±3.2 | ±0.8 | +1.6 -0.8 | ||
| 80-100 | ±3.2 | ±0.8 | ±1.6 | ||
| 125-150 | ±4.8 | +2.4 -1.6 | +2.4 -1.6 | ||
| 200-300 | ±6.4 | +4.0 -3.2 | +4.0 -3.2 | ||
大絲堵在管道系統中扮演著“終結者”或“封蓋”的角色，其主要用途包括：
封堵管道端口：用于封閉管道、管件、閥門或壓力容器的開口端，例如在管道的末端、三通的側口、儀表接口或排污口等處，防止介質泄漏。
系統測試與隔離：在管道系統進行壓力測試時，用于封堵測試段的開口，承受測試壓力。也可用于在維護或檢修時，隔離系統的某個部分。
預留未來接口：在系統設計時，為未來的擴展預留接口，并用大絲堵暫時封堵，待需要時再方便地拆除連接。
放空或排污：在某些應用中，也可作為可拆卸的堵頭，用于系統的放空或排污。
得益于其卓越的承壓能力和可靠性，MSS SP-95大絲堵被廣泛應用于各種苛刻的工業環境：
石油與天然氣行業：陸上及海上鉆井平臺、輸油輸氣管線、煉化裝置等。
化工與石化行業：各類腐蝕性、有毒或易燃介質的高壓工藝管道系統。
電力行業：火電及核電廠的蒸汽、給水等高壓管道系統。
船舶制造：船舶的推進系統、燃油系統和壓載水系統等。
一般工業應用：任何需要高強度、高密封性封堵的鍛制管道系統。
MSS SP-95大絲堵(Bull Plug)不僅僅是一個簡單的堵頭，它是經過嚴格標準規范、精密制造的工程部件。其鍛造成型工藝賦予了它無與倫比的結構完整性和機械強度，使其能夠在高壓、高溫及振動等惡劣工況下，長期穩定地履行其密封職責。選擇符合MSS SP-95標準的大絲堵，意味著選擇了安全、可靠與合規，是保障整個管道系統平穩、高效運行的重要一環。
