ASME B16.11 螺紋管件的種類和特點

           ASME B16.11螺紋管件具有耐高壓、易安裝、適用范圍廣等特點，被廣泛應用于各種環境下的高壓工業管道系統中。無論是石油化工、電力、造船，還是食品醫藥行業，螺紋連接方式都因其密封性強、耐高壓等特點被廣泛應用。

       ASME B16.11生產標準

           ASME B16.11是最常見的美標螺紋管件生產標準。該標準尺寸規格多樣，從1/8英寸到4英寸，壓力等級為Class 2000，Class 3000，Classs 6000。這些特點確保了不同壓力環境下的管道系統的安全性和穩定性。ASME B16.11 是由美國機械工程師協會（ASME）制定的標準，專門適用于承插焊和螺紋連接的鍛造管件。該標準規定了管件的尺寸、材料、壓力等級和測試要求，確保其在嚴苛工況下的安全性和耐用性。螺紋管件是指通過螺紋（NPT、BSP等）進行連接，適用于小口徑高壓管道系統（通常為DN100以下），廣泛應用于需要頻繁拆卸或空間受限的場合。

尺寸	1/8″ to 4″ NPS
壓力等級	Class 2000, 3000, 6000
常用材料	ASTM A105 ASTM A350 LF2 ASTM A182 F304/304L,316/316L,904L
應用范圍	石油天然氣 /高壓管道/電力行業/化工行業

       ASME B16.11 螺紋管件常見類型

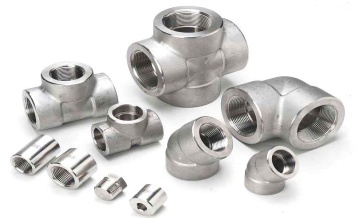

           根據結構和功能，ASME B16.11 螺紋管件主要分為螺紋彎頭，螺紋三通，螺紋四通，螺紋管帽，螺紋管箍等類型。

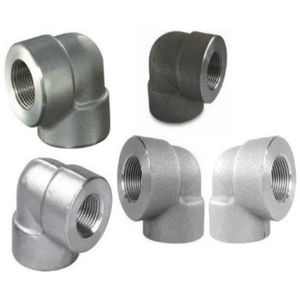

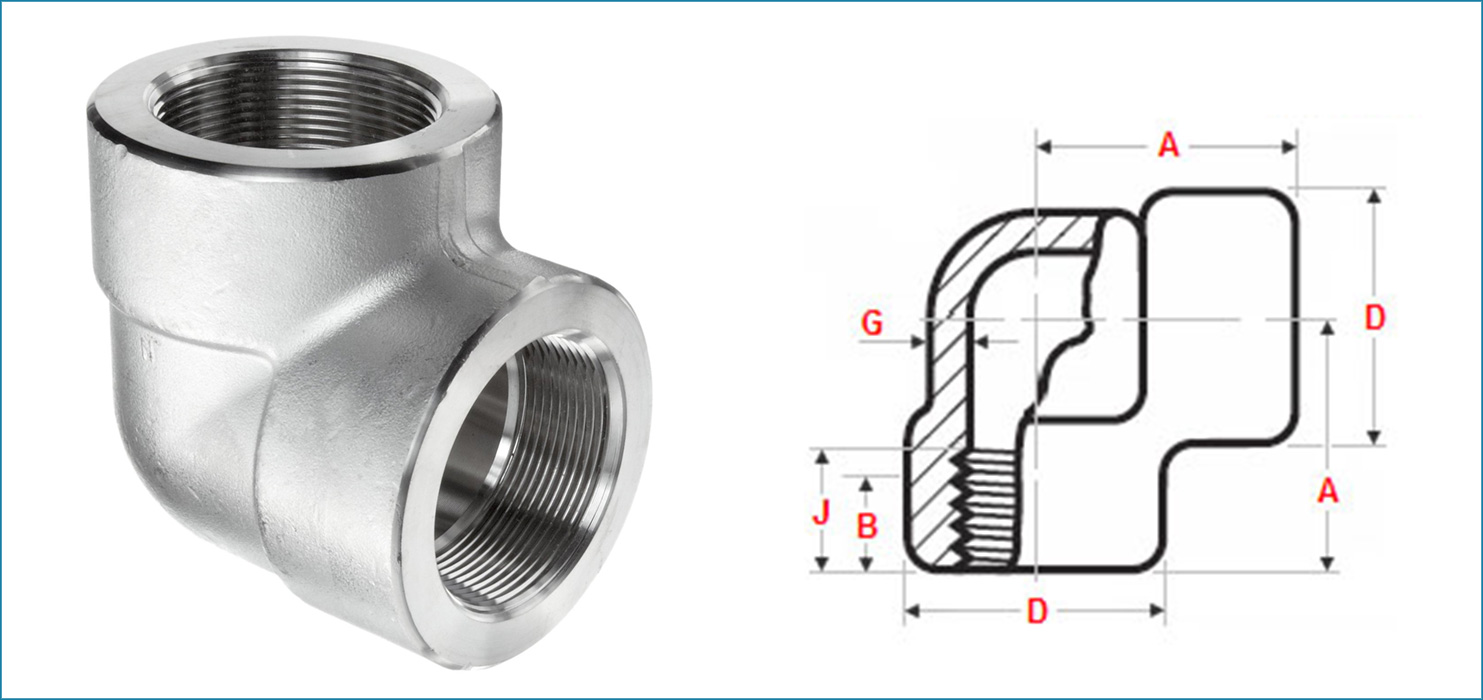

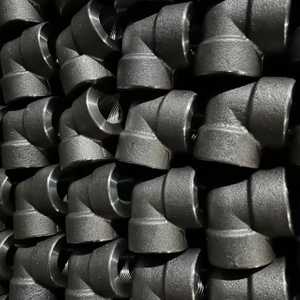

       （1）螺紋彎頭（Threaded Elbow）



           45° 和 90° 螺紋彎頭：用于改變管道方向，減少流體阻力。

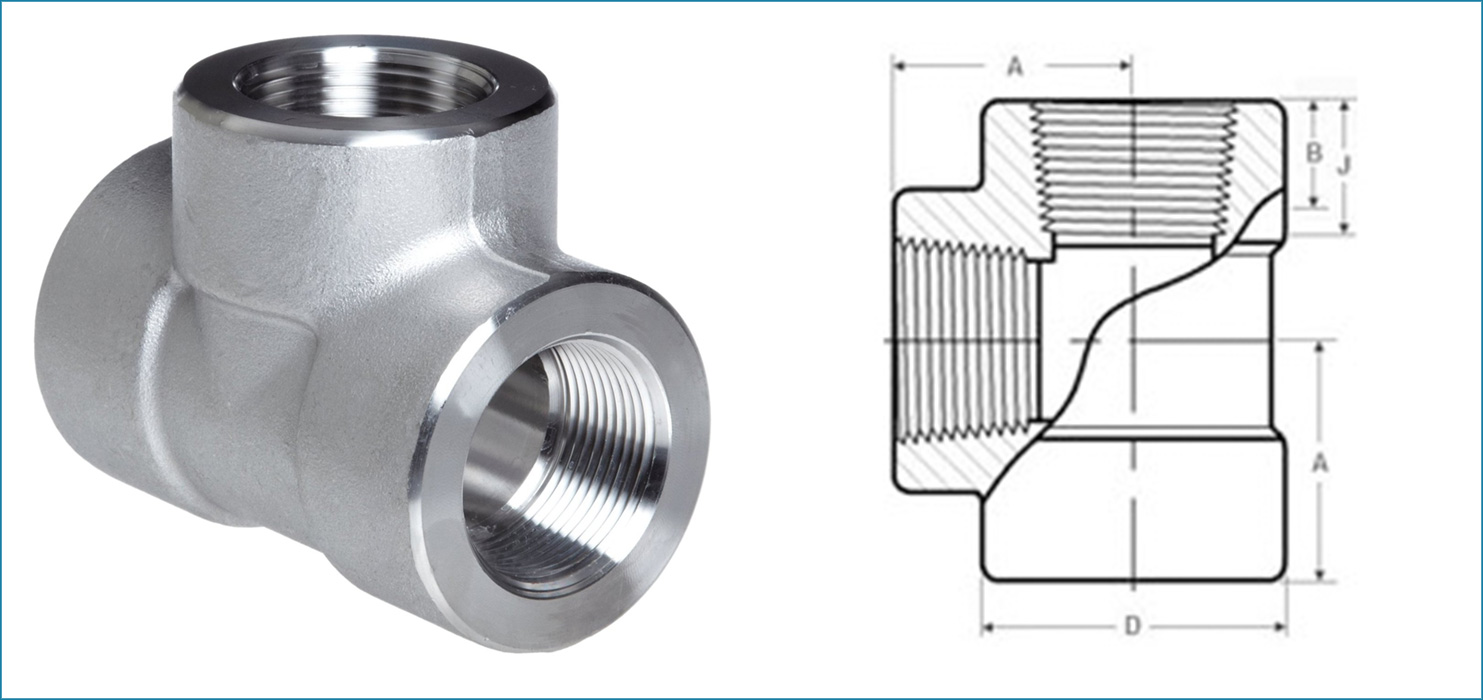

       （2）螺紋三通（Threaded Tee）



           等徑三通（Straight Tee）：三個端口尺寸相同，用于分流或合流。

           異徑三通（Reducing Tee）：一個端口尺寸不同，適用于變徑連接。

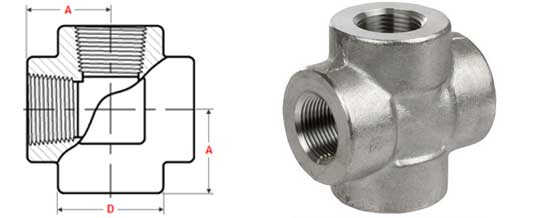

        （3）螺紋四通（Threaded Cross）



           用于四向管道交匯，常見于復雜分流系統。

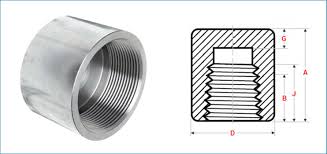

        （4）螺紋管帽（Threaded Cap）



            用于封閉管端，防止泄漏或污染。

       （5）螺紋管箍（Threaded Coupling）



           全螺紋接頭（Full Coupling）：兩端均為內螺紋，用于連接兩根外螺紋管。

           半螺紋接頭（Half Coupling）：一端焊接，一端螺紋連接，適用于設備接口。

       （6）六角短節（Hex Nipple）



           六角短節是一種帶六角形中間段的短管接頭，兩端為外螺紋（通常為NPT螺紋），屬于ASME B16.11標準的螺紋管件之一。其名稱來源于中間的六角結構，便于使用扳手安裝和拆卸。

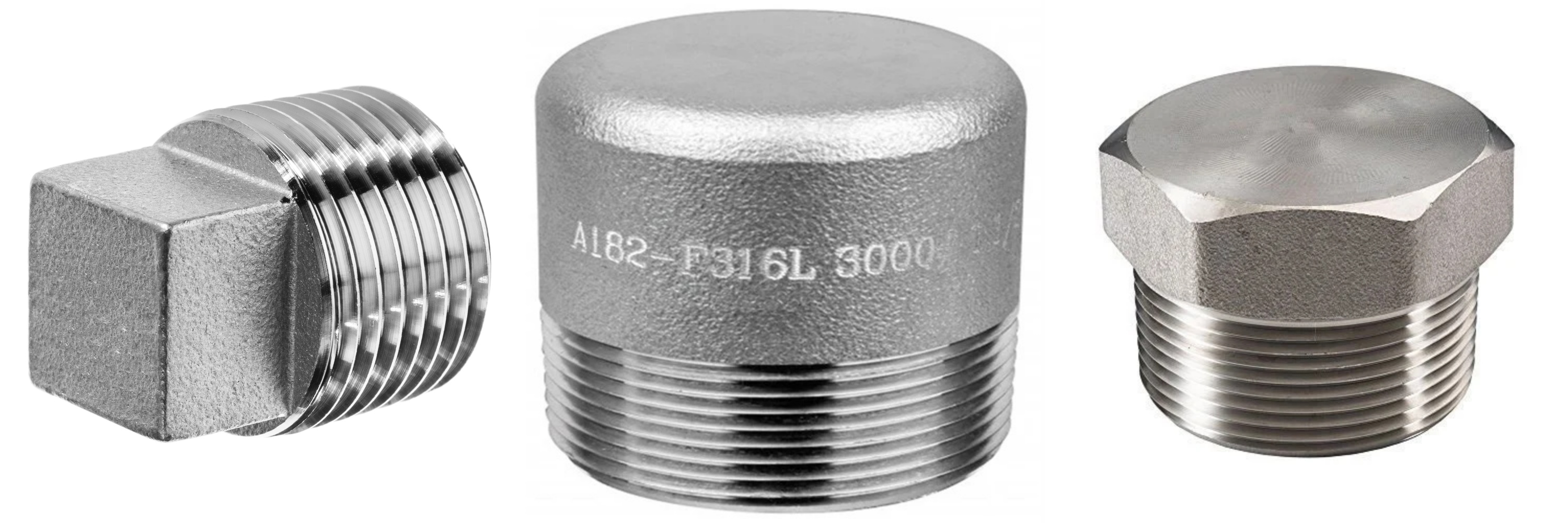

       （7）螺紋管塞（Plug）



           螺紋管塞是管道系統中簡單卻關鍵的小部件，用于密封、防護或預留維護端口。根據 介質、壓力、拆卸頻率 選擇適合的 材質、螺紋類型和頭部設計，可顯著提升系統安全性和維護便捷性。

           六角管塞（Hex Head Plug）：可用扳手擰緊，適合高壓或需防松場合。

           方形管塞（Square Head Plug）：適用于手動工具操作。

           圓頭管塞（Round Head Plug）：外觀平整，避免磕碰。

       （8）補芯（Bushing）

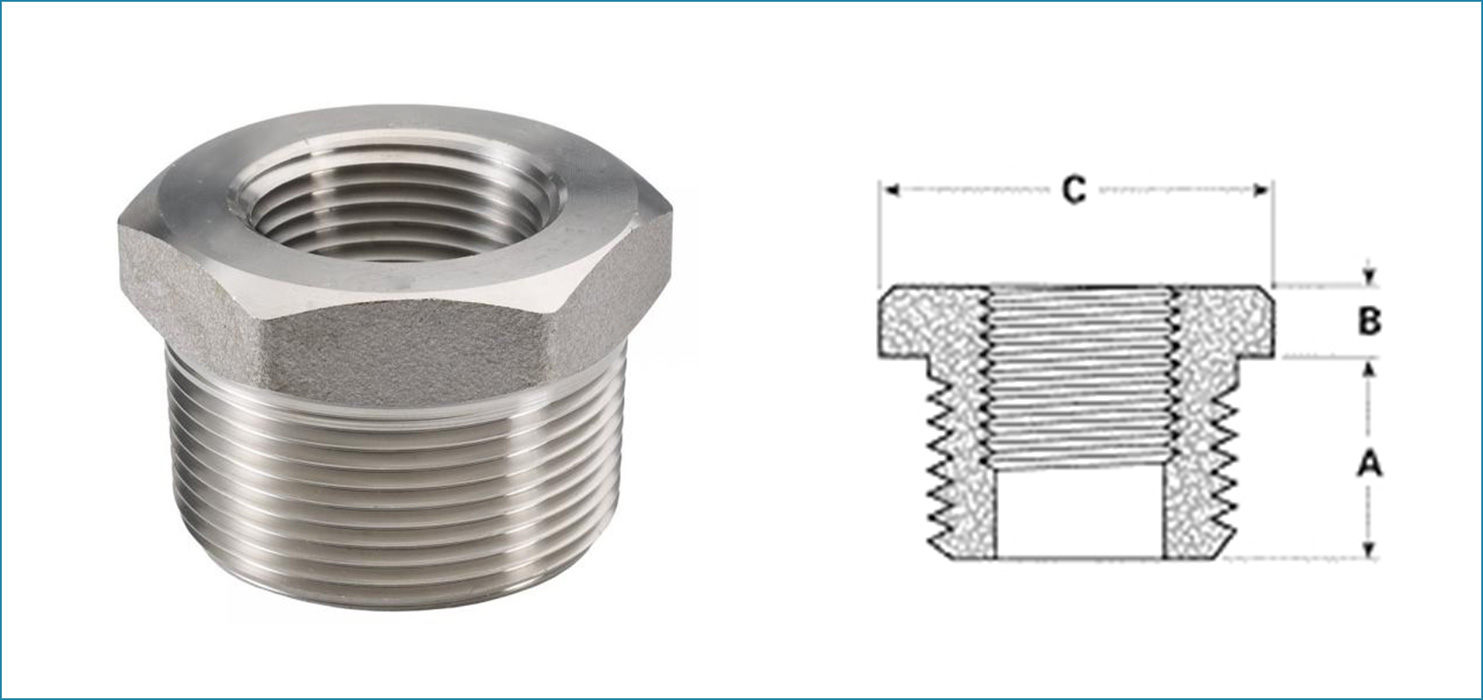

           補芯（Bushing）是一種用于管道變徑連接的管件，可將大口徑螺紋端口轉換為小口徑，或在不同螺紋標準間轉換。其核心功能是適配不同尺寸的管道或設備接口。

       螺紋管件的尺寸



螺紋 45° 彎頭			螺紋 90° 彎頭				螺紋三通					螺紋四通
Threaded 45 Elbow			Threaded 45 ° Elbow				Threaded Tee					Threaded Cross
GB/T 14383  ASME  B16.11
公稱尺寸 Nominal  Size		中心至端面 Center-to-End						端部外徑 Outside Diameter of Band			本體壁厚       Wall Thickness			螺紋長度 Length of Thread
DN	NPS	A						H			G min			L5 min	L2 min
		90°   Elbows, Tees, Crosses			45 °  Elbows
		2000	3000	6000	2000	3000	6000	2000	3000	6000	2000	3000	6000
6	1/8 1/4 3/8	21	21	25	17	17	19	22	22	25	3.18	3.18	6.35	6.4	6.7
8	1/4	21	25	28	17	19	22	22	25	33	3.18	3.30	6.60	8.1	10.2
10	3/8	25	28	33	19	22	25	25	33	38	3.18	3.51	6.98	9.1	10.4
15	1/2	28	33	38	22	25	28	33	38	46	3.18	4.09	8.15	10.9	13.6
20	3/4	33	38	44	25	28	33	38	46	56	3.18	4.32	8.53	12.7	13.9
25	1	38	44	51	28	33	35	46	56	62	3.68	4.98	9.93	14.7	17.3
32	1 1/4	44	51	60	33	35	43	56	62	75	3.89	5.28	10.59	17.0	18.0
40	1 1/2	51	60	64	35	43	44	62	75	84	4.01	5.56	11.07	17.8	18.4
50	2	60	64	53	43	44	52	75	84	102	4.27	7.14	12.09	19.0	19.2
65	2 1/2	76	83	95	52	52	64	92	102	121	5.61	7.65	15.29	23.6	28.9
80	3	86	95	106	64	64	79	109	121	146	5.99	8.84	16.64	25.9	30.5
100	4	106	114	114	79	79	79	146	152	152	6.55	11.18	18.67	27.7	33

雙螺口管箍			單螺口管箍		半管接頭			管帽
Coupling			Half-Coupling		Boss			Cap
公稱尺寸 Nominal  Size		端面至端面 End-to-End	端面至端面 End-to-End		外徑 Outside Diameter		頂部厚度 End Wall		螺紋長度 Length of Thread
DN	NPS	W	P		D		G min		L5 min	L2 min
		3000  &  6000	3000	6000	3000	6000	3000	6000
6	1/8	32	19		16	22	4.8		6.4	6.7
8	1/4	35	25	27	19	25	4.8	6.4	8.1	10.2
10	3/8	38	25	27	22	32	4.8	6.4	9.1	10.4
15	1/2	48	32	33	28	38	6.4	7.9	10.9	13.6
20	3/4	51	37	38	35	44	6.4	7.9	12.7	13.9
25	1	60	41	43	44	57	9.7	11.2	14.7	17.3
32	1 1/4	67	44	46	57	64	9.7	11.2	17.0	18.0
40	1 1/2	79	44	48	64	76	11.2	12.7	17.8	18.4
50	2	86	48	51	76	92	12.7	15.7	19.0	19.2
65	2 1/2	92	60	64	92	108	15.7	19.0	23.6	28.9
80	3	108	65	68	108	127	19.0	22.4	25.9	30.5
100	4	121	68	75	140	159	22.4	28.4	27.7	33.0

           公差范圍

公稱尺寸 Nominal  Size		彎頭 、三通和四通 Elbows,Tees & Crosses	雙螺口管箍 Couplings	單螺口管箍 Half- couplings
		中心至端面 Center-to-End	端面至端面 End-to-End	端面至端面 End-to-End
DN	NPS	A    J	W	W/ 2
6~8	1/8~1/4	± 1.0	± 1.0	± 1.0
10~20	3/8~3/4	± 1.5	± 1.5	± 1.5
25~50	1~2	± 2.0	± 2.0	± 2.0
65~100	21/2~4	± 2.5	± 2.5	± 2.5

        ASME B16.11 螺紋管件的材料與壓力等級

          （1）常用材料

            螺紋管件的材質標準和等級

            碳鋼

            ASTM A105 / A105N

            特點：耐腐蝕、承壓能力強、安裝方便

            低溫鋼

            ASTM A350 LF2 / LF3

            特點：優異的耐低溫性能、良好的機械性能、耐腐蝕性和抗氫脆性

            管線鋼

             A694 F42 / 46 / 52 / 56 / 65 / 70

            特點：較高的抗拉強度和韌性，原材料價格相對較低。

            合金鋼

            ASTM A182 F5 / F9 / F11 / F12 / F22 / F91 / F92

            特點：優異的耐磨性能，能夠在高磨損環境下保持較長的使用壽命。

            不銹鋼

            A182 F304/304L/304H - F904L

            特點：耐腐蝕性能、高強度、良好的耐高溫和耐低溫性能、非磁性、表面光潔度高、易于加工和安裝以及環保與可回收性。

         （2）壓力等級

            Class 2000、3000、6000：對應不同的工作壓力，數值越大，承壓能力越強。

          螺紋管件壓力級別和與之適配的管子壁厚等級的關系

連接型式	壓力等級	適配的管子壁厚等級
螺紋 THRD	2000	Sch80/XS
	3000	Sch160
	6000	XXS

        應用優勢

         安裝便捷：無需焊接，節省時間和成本。

         可拆卸：便于維護和更換。

         高密封性：配合密封膠或生料帶，可有效防漏。

         適用范圍廣：可用于水、油、氣等多種介質。

        如何選擇合適的螺紋管件？

         1. 確定管道尺寸（如1/2"、3/4"、1"等）。

         2. 選擇材料（根據介質腐蝕性、溫度、壓力）。

         3. 確認螺紋標準（NPT、BSPP、BSPT等）。

         4. 檢查壓力等級（Class 3000、6000等）。

        正確選擇螺紋管件關鍵考慮因素

           1. 介質特性

           腐蝕性介質（如酸、堿）→ 316不銹鋼

           高溫蒸汽（＞200℃）→ 合金鋼F11

           2. 壓力需求

           低壓水系統：Class 2000

           高壓油/氣系統：Class 6000

           3. 安裝空間

           緊湊區域優先選45度螺紋彎頭

           4. 維護頻率

           需拆卸維護處選用螺紋管件。

         注意事項

           1. 螺紋加工需符合 ANSI B1.20.1（NPT）標準，避免泄漏。

           2. 安裝時建議使用 PTFE生料帶或螺紋密封膠增強氣密性。

           3. 定期檢查螺紋部位是否松動，尤其振動環境中。

           ASME B16.11 螺紋管件種類豐富，能夠滿足不同工業場景的需求。無論是石油、化工、電力還是水處理行業，選擇合適的螺紋管件都能提高系統的安全性和效率。如果您需要高質量的ASME B16.11 螺紋管件，歡迎聯系我們，我們將為您提供專業的產品和技術支持！
