不銹鋼螺紋三通是管道系統中常用的管道配件，顧名思義，它是由不銹鋼材質制成，具有三個開口的管道配件，其中兩個開口在同一直線上，而第三個開口與這兩個開口垂直或成一定角度。其采用螺紋連接方式實現管道的連接，便于安裝和拆卸。不銹鋼螺紋三通一般由主體部分和螺紋連接部分組成。主體部分通常采用不銹鋼材質制成，具有足夠的強度和耐腐蝕性。螺紋連接部分則用于與其他管道配件進行連接。不銹鋼螺紋三通作為管道系統中的重要配件，在多個行業中發揮著重要作用。通過選擇合適的材質、正確安裝和定期檢查等措施，可以確保其長期穩定運行并延長使用壽命。
不銹鋼螺紋三通的種類

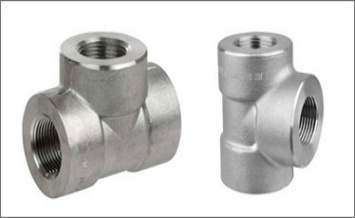

等徑螺紋三通
異徑螺紋三通
按照支管尺寸與主管尺寸的特點，不銹鋼螺紋三通可以分為等徑和異徑兩種形式。等徑螺紋三通是指三個連接口的直徑完全相等的螺紋三通管件，結構簡單，連接方便，適用于同口徑管道的連接。異徑螺紋三通是指支管端口與主管端口直徑不相等的螺紋三通管件，可以實現一個管道的流體分流到兩個不同口徑的管道中，或?qū)蓚€(gè)不同口徑的管道中的流體合流到一個管道中。

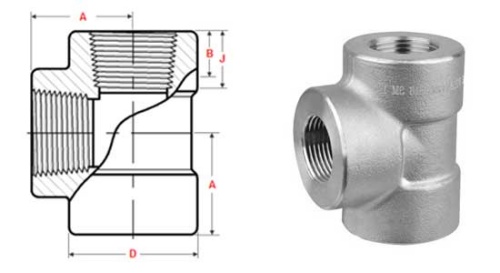

ASME B16.11螺紋三通的尺寸參數
不銹鋼螺紋三通的主要制造標準包括GB/T14626、ASME B16.11、BS3799等，這些標準規定了產品的尺寸、公差、性能等方面的要求，確保了產品的質量和互換性。上海著誠管件制造有限公司專業生產美標ASME B16.11碳鋼、合金鋼、不銹鋼等材質鍛制管件，產品遠銷世界各地。
公稱尺寸 | 中心至端面 | 端部外徑 | |||||
DN | NPS | A | H | ||||
2000LB | 3000LB | 6000LB | 2000LB | 3000LB | 6000LB | ||
6 | 1/8 | 21 | 21 | 25 | 22 | 22 | 25 |
8 | 1/4 | 21 | 25 | 28 | 22 | 25 | 33 |
10 | 3/8 | 25 | 28 | 33 | 25 | 33 | 38 |
15 | 1/2 | 28 | 33 | 38 | 33 | 38 | 46 |
20 | 3/4 | 33 | 38 | 44 | 38 | 46 | 56 |
25 | 1 | 38 | 44 | 51 | 46 | 56 | 62 |
32 | 1 ¼ | 44 | 51 | 60 | 56 | 62 | 75 |
40 | 1 ½ | 51 | 60 | 64 | 62 | 75 | 84 |
50 | 2 | 60 | 64 | 83 | 75 | 84 | 102 |
65 | 2 ½ | 76 | 83 | 95 | 92 | 102 | 121 |
80 | 3 | 86 | 95 | 106 | 109 | 121 | 146 |
100 | 4 | 106 | 114 | 114 | 146 | 152 | 152 |
重量表
NOMINAL SIZE | THREADED PIPE TEE WEIGHT | |||
DN | NPS | 2000 | 3000 | 6000 |
6 | 1/8 | 0.13 | 0.22 | 0.35 |
8 | 1/4 | 0.13 | 0.22 | 0.57 |
10 | 3/8 | 0.16 | 0.40 | 0.66 |
15 | 1/2 | 0.35 | 0.58 | 1.15 |
20 | 3/4 | 0.45 | 0.90 | 1.80 |
25 | 1 | 0.66 | 1.46 | 2.25 |
32 | 1-1/4 | 1.00 | 1.90 | 3.95 |
40 | 1-1/2 | 1.40 | 3.40 | 4.87 |
50 | 2 | 2.20 | 3.80 | 8.89 |
65 | 2-1/2 | 4.20 | 7.20 | 12.8 |
80 | 3 | 6.15 | 10.7 | 21.6 |
100 | 4 | 14.7 | 17.9 | 29.5 |
不銹鋼螺紋三通與對焊三通的區別

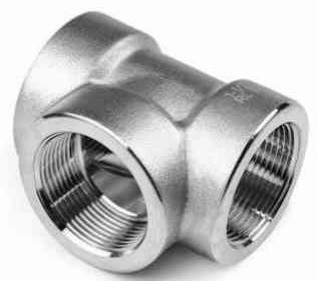

不銹鋼螺紋三通
連接方式：采用螺紋連接的方式，安裝時只需將兩個螺紋接口旋緊即可實現連接，操作簡單快捷。但是，螺紋連接的密封性可能受到螺紋質量、安裝工藝等因素的影響，需要特別注意。
特點：不銹鋼螺紋三通雖然具有安裝簡便的優點，但在一些高壓、高溫或腐蝕性介質的管道系統中，其密封性和承壓能力可能無法滿足要求。此外，螺紋連接處也更容易受到介質侵蝕和磨損。
不銹鋼對焊三通
連接方式：采用焊接連接的方式，需要專業的焊接技術和設備進行操作。焊接連接具有較高的強度和密封性，但安裝過程相對復雜，且一旦焊接完成，不易拆卸。
特點：不銹鋼對焊三通具有優良的密封性和承壓能力，能夠在惡劣的工作環境中長期穩定運行。同時，對焊三通的連接方式也使其具有更好的整體性和穩定性。
應用領域
不銹鋼螺紋三通具有耐腐蝕性強、安裝方便、維護成本低等特點，廣泛應用于石油、化工、電力、冶金、船舶、建筑等多個行業的管道系統中。
石油化工
化工生產
建筑領域
排水系統
食品加工
