不銹鋼螺紋彎頭是一種通過螺紋連接方式連接并改變管道方向的管件。它作為不銹鋼螺紋管件中的重要管件，具有優良的耐腐蝕性能、機械強度和密封性能。因此被廣泛應用于工業、化工、石油天然氣、食品、生物制藥等多個領域。在選擇和使用過程中，需要充分考慮管道直徑、彎頭角度、材質質量、使用環境和工作壓力等因素，以確保管道系統的安全、可靠和高效運行。

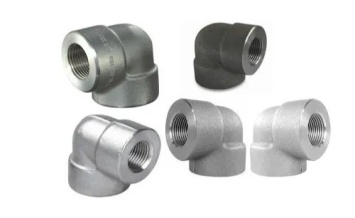

不銹鋼螺紋彎頭主要由螺口和彎曲部分組成，螺口上設有螺紋槽，用于與其他帶有螺紋的管道或配件進行連接。其形狀通常為45度、90度或根據工程需要定制的其他角度。
不銹鋼螺紋彎頭的生產工藝主要包括鍛制和鑄造兩種。鍛制彎頭通常具有較高的機械性能和承壓能力，主要應用于高壓環境；而鑄造彎頭則具有成本較低的優勢，主要使用于低壓環境。此外，不銹鋼螺紋彎頭的生產還需遵循國際生產標準，如GB/T14383、ASME B16.11等，以確保產品的質量和性能符合規范要求。
ASME B16.11 不銹鋼螺紋彎頭
ASME B16.11是關于鍛造管件的生產標準，它包括承插和螺紋連接的管件，規定了材料、尺寸、形狀、壓力等級,公差范圍等方面的要求，以確保其在工業領域中的安全性和可靠性。該標準涵蓋了各種類型的鍛造管件，如鍛制彎頭、三通、管箍、管帽、管塞、補鋅等。

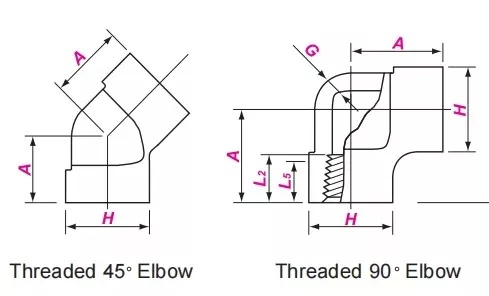

尺寸參數
| Nominal Size | Center-to-End | Outside Diameter of Band | Wall Thickness | Length of Thread | |||||||
| DN | NPS | A | H | Gmin | L 5 min | L 2 min | |||||
| 90°Elbows | 45°Elbows | ||||||||||
3000 | 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | ||||
| 6 | 1/8 | 21 | 25 | 17 | 19 | 22 | 25 | 3.18 | 6.35 | 6.4 | 6.7 |
| 8 | 1/4 | 25 | 28 | 19 | 22 | 25 | 33 | 3.30 | 6.60 | 8.1 | 10.2 |
| 10 | 3/8 | 28 | 33 | 22 | 25 | 33 | 38 | 3.51 | 6.98 | 9.1 | 10.4 |
| 15 | 1/2 | 33 | 39 | 25 | 28 | 38 | 46 | 4.09 | 8.15 | 10.9 | 13.6 |
| 20 | 3/4 | 38 | 44 | 28 | 33 | 46 | 56 | 4.32 | 8.53 | 12.7 | 13.9 |
| 25 | 1 | 44 | 51 | 33 | 35 | 56 | 62 | 4.98 | 9.93 | 14.7 | 17.3 |
| 32 | 11/4 | 51 | 60 | 35 | 43 | 62 | 75 | 5.28 | 10.59 | 17.0 | 18.0 |
| 40 | 11/2 | 60 | 64 | 43 | 44 | 75 | 84 | 5.56 | 11.07 | 17.8 | 18.4 |
| 50 | 2 | 64 | 83 | 44 | 52 | 84 | 102 | 7.14 | 12.09 | 19 | 19.2 |
| 65 | 21/2 | 83 | 95 | 52 | 64 | 102 | 121 | 7.65 | 15.29 | 23.6 | 28.9 |
| 80 | 3 | 95 | 106 | 64 | 79 | 121 | 146 | 8.84 | 16.64 | 25.9 | 30.5 |
| 100 | 4 | 114 | 114 | 79 | 79 | 152 | 152 | 11.18 | 18.67 | 27.7 | 33 |
重量表
| NOMINAL SIZE | 90 DEGREE THREADED ELBOW | 45 DEGREE THREADED ELBOW | |||||
| DN | NPS | 2000 | 3000 | 6000 | 2000 | 3000 | 6000 |
| 6 | 1/8 | 0.08 | 0.10 | 0.18 | 0.08 | 0.08 | 0.14 |
| 8 | 1/4 | 0.08 | 0.15 | 0.33 | 0.08 | 0.12 | 0.27 |
| 10 | 3/8 | 0.13 | 0.30 | 0.48 | 0.11 | 0.26 | 0.49 |
| 15 | 1/2 | 0.22 | 0.45 | 0.72 | 0.23 | 0.42 | 0.69 |
| 20 | 3/4 | 0.32 | 0.70 | 1.29 | 0.29 | 0.59 | 1.12 |
| 25 | 1 | 0.50 | 1.21 | 1.65 | 0.43 | 0.96 | 1.47 |
| 32 | 1-1/4 | 0.80 | 1.47 | 2.70 | 0.67 | 1.15 | 2.65 |
| 40 | 1-1/2 | 0.93 | 2.60 | 3.90 | 0.82 | 2.02 | 3.60 |
| 50 | 2 | 1.60 | 3.05 | 6.05 | 1.32 | 2.50 | 4.60 |
| 65 | 2-1/2 | 2.95 | 5.80 | 9.88 | 3.30 | 3.81 | 7.81 |
| 80 | 3 | 5.6 | 8.85 | 16.4 | 5.4 | 6.3 | 13.1 |
| 100 | 4 | 10.5 | 14.9 | 23.5 | 9.00 | 9.80 | 17.0 |
螺紋形式
不銹鋼螺紋彎頭根據不同的角度，可以分為45度和90度彎頭;按照壓力分可分為CLASS 2000、CLASS 3000、CLASS 6000;按螺紋形式可分為內螺紋和內外螺紋,高壓鍛制螺紋彎頭一般采用NPT螺紋形式。常見的螺紋形式有NPT，BSPP，BSPT等。
螺紋形式 | 定義與標準 | 特點 | |
NPT | 美國標準60度錐管螺紋 | 牙型角60度，通過錐度配合實現密封 | 石油、天然氣、化工等行業的高壓、高溫或腐蝕性介質環境 |
BSPP | 英制平行管螺紋標準 | 平行結構，安裝簡便，密封性好，可重復使用 | 液壓系統、氣動系統、管道連接等領域 |
BSPT | 英制圓錐管螺紋標準 | 55度密封圓錐管螺紋，通過錐度配合和涂層/密封帶實現密封 | 歐洲和英聯邦國家的水及煤氣管行業，以及其他需要密封連接的場合 |
NPT螺紋：是一種美國標準的60度錐管螺紋，全稱為National (American) Pipe Thread。這種螺紋被廣泛應用于北美地區以及遵循ANSI規范的地方。通過錐度配合實現密封，常用于需要良好密封性能的場合。
BSPP全稱British Standard Pipe Parallel，即英制平行管螺紋標準。它是一種常見的管螺紋標準，采用圓柱形螺紋，螺距為每英寸14根。螺紋呈平行結構，安裝簡便。
BSPT是British Standard Pipe Taper的縮寫，即英制圓錐管螺紋標準。它的牙型角為55度，螺紋具有1:16的錐度。BSPT螺紋通過錐度配合和螺紋上的涂層或密封帶實現密封效果，在密封場合中極為常用。
ASTM A182不銹鋼螺紋彎頭的材料特點
不銹鋼螺紋彎頭主要采用不銹鋼材質制成，如304、316L等，這些材質具有良好的耐腐蝕性和機械性能，能夠適應各種惡劣環境。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N | Cu |
| ASTM A182 F304 | MIN | 8.0 | 18.0 | ||||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | 0.10 | |||
| ASTM A182 F316 | MIN | 10.0 | 16.0 | 2.00 | |||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 | 0.01 |
機械性能
| MATERIAL | ASTM A182 F304 | ASTM A182 F316 |
| T.S (MPA) | 515 min | 515 min |
| Y.S (MPA) | 205 min | 205 min |
| EL % | 30 min | 30 min |
| R/A % | 50 min | 50 min |

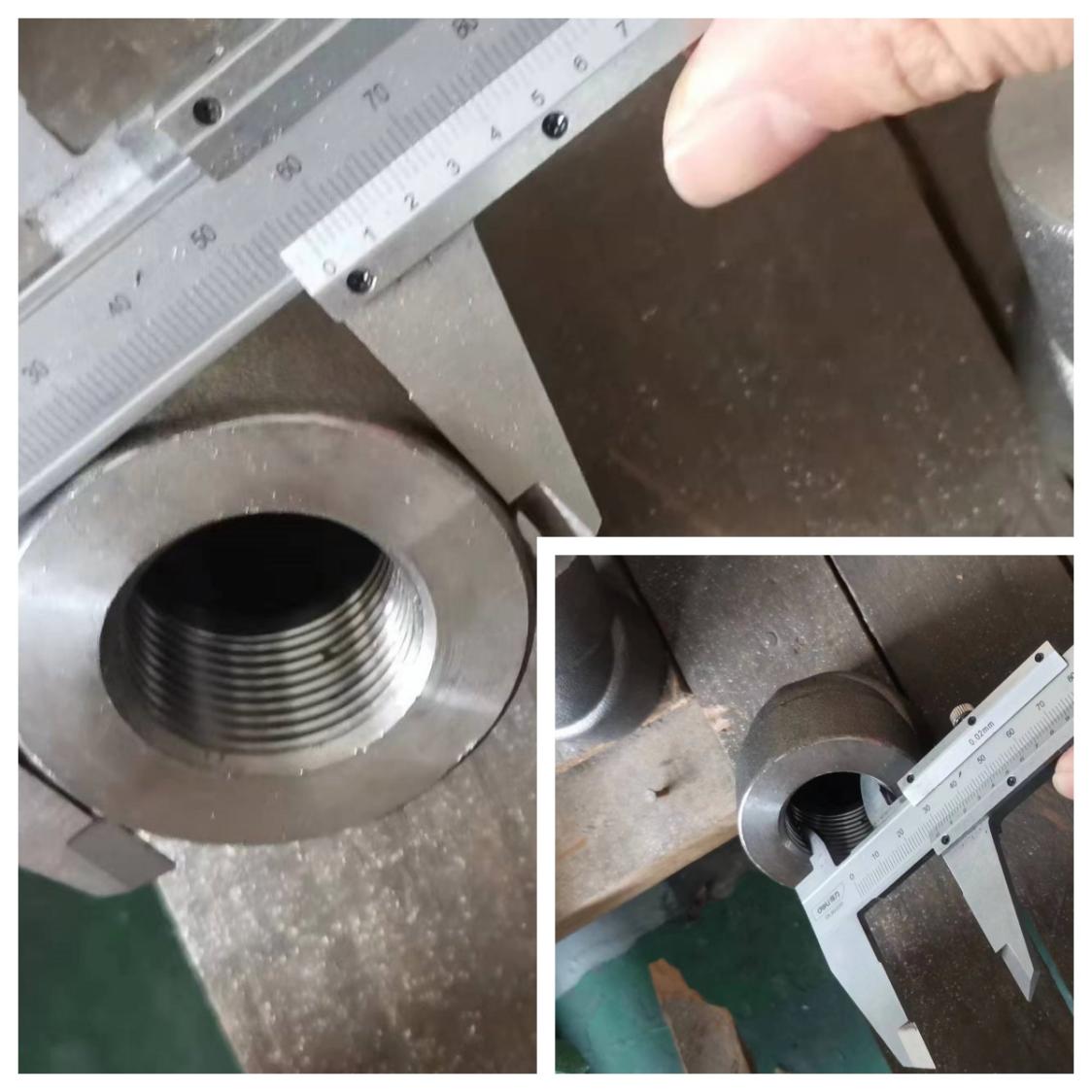

如何檢驗不銹鋼螺紋彎頭
不銹鋼螺紋管箍的生產和使用通常遵循國際或國內的相關標準和規范，如ASME B16.11、GB/T 14383等。這些標準和規范對管箍的尺寸、材質、性能、檢驗等方面進行了詳細規定，以確保管箍的質量和安全性。
應用場景
管道系統：不銹鋼螺紋彎頭常用于一般工業管道系統中，如給排水管道、燃氣管道、蒸汽管道等。在這些管道系統中，NPT螺紋彎頭能夠?qū)崿F(xiàn)緊固、密封和連接的作用，確保管道系統的順暢運行。
石油和化工工業：在石油和化工工業中，螺紋彎頭得到了廣泛應用。這些行業中的管道系統常常需要承受高壓和高溫，因此NPT螺紋彎頭需要具備耐高壓、耐高溫的特性，以確保其安全性和穩定性。
消防系統：NPT螺紋彎頭也常用于消防系統中的管道連接，如噴淋頭、噴水槍等。在這些應用中，NPT螺紋彎頭能夠確保管道系統的密封性和可靠性，有效防止泄漏和損壞。
化工行業：在這個行業中，彎頭可能會接觸到各種化學腐蝕性介質。因此，不銹鋼螺紋彎頭需要具有出色的耐腐蝕性能，以確保在長時間的使用過程中不會發生腐蝕或損壞。
食品加工行業：在這個行業中，彎頭可能會接觸到食品級流體。因此，NPT螺紋彎頭需要符合食品級材料標準，以確保流體不會受到污染。
總的來說，不銹鋼螺紋彎頭由于其良好的密封性能、耐高壓和高溫性能、耐腐蝕性能以及易于安裝和拆卸等特點，使得它能夠在各種復雜的管道系統中得到廣泛應用。同時，螺紋彎頭也適用于多種流體介質，如氣體、液體、蒸汽等，可以根據不同的流體介質選擇合適的材料和規格。
