NPT螺紋彎頭簡介
NPT螺紋彎頭是一種管道連接配件，它采用NPT（National Pipe Thread）螺紋標準，這是一種美國標準的管螺紋規格，主要用于管道連接和密封。NPT螺紋是一種60度錐度的錐形螺紋，設計用于實現緊密的密封，以防止流體泄漏。
使用NPT螺紋彎頭連接管道時，將管道的螺紋端插入彎頭的螺紋口中，通過旋轉管道，使管道與彎頭的螺紋緊密配合，形成牢固的連接。這種連接方式簡單易行，且密封性能良好。NPT螺紋彎頭廣泛應用于各種領域，如石油、化工、建筑、食品加工等行業。在這些行業中，NPT螺紋彎頭用于連接管道、改變流體流向，實現了緊固、密封和連接的作用。其耐高壓、耐高溫的特性確保了管道系統的安全性和穩定性。同時，NPT螺紋彎頭的長壽命和可靠性也受到了用戶的廣泛認可。

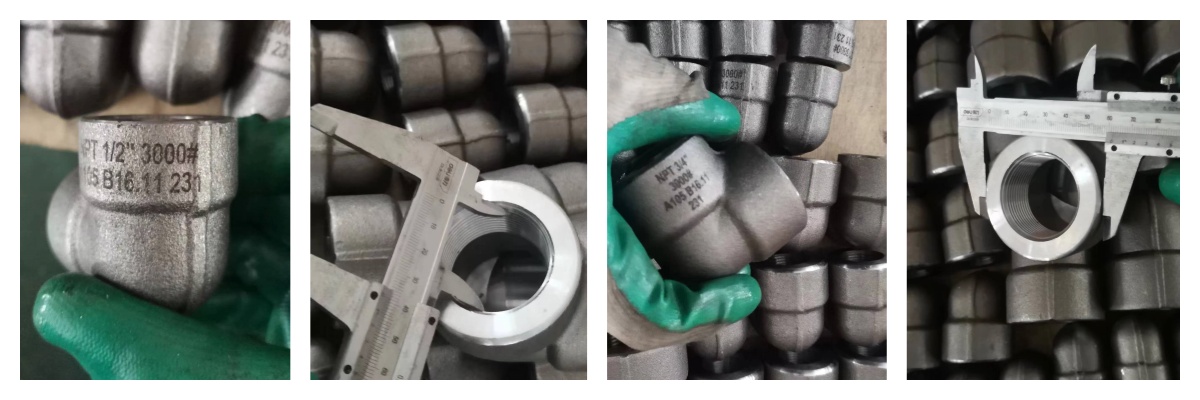

ASME B16.11 螺紋彎頭
ASME B16.11是關于鍛造管件的生產標準，它包括承插和螺紋連接的管件，規定了材料、尺寸、形狀、壓力等級,公差范圍等方面的要求，以確保其在工業領域中的安全性和可靠性。該標準涵蓋了各種類型的鍛造管件，如鍛制彎頭、三通、管箍、管帽、管塞、補鋅等，適用于石油和天然氣應用。
ASME B16.11 NPT螺紋彎頭是一種在管道系統中經常使用的管件，主要用于改變管道的方向或降低管道內的流速。根據不同的角度，螺紋彎頭可以分為45度和90度彎頭;按照壓力分可分為CLASS 2000、CLASS 3000、CLASS 6000;按螺紋形式可分為內螺紋和內外螺紋,高壓鍛制螺紋彎頭一般采用NPT螺紋形式。
度數類型 | 90度彎頭和45度彎頭 |
形狀類型 | 等徑彎頭和異徑彎頭 |
尺寸范圍 | 1/8” - 4” / DN6 - DN100 |
壓力等級 | 2000lbs, 3000lbs, 6000lbs |
生產標準 | GB/T 14383, ASME B16.11, BS3799 |
螺紋形式 | NPT, PT, BSPP, BSPT, PF |
碳鋼 | ASTM A105, 20# |
低溫鋼 | ASTM A350 LF2, 16Mn |
管線鋼 | ASTM A694 F42 / 46 / 56 / 60 / 65 |
合金鋼 | ASTM A182 F11 / 12 / 5 / 9 / 91 / 92 |
不銹鋼 | ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L |
雙相不銹鋼 | ASTM A182 F51, F53, F44 |
NPT螺紋彎頭具有以下特點
優異的性能：NPT螺紋彎頭具有優異的耐腐蝕、耐高溫和耐壓性能，可以抵御各種化學物質的侵蝕，保證接頭的可靠性和使用壽命。
良好的密封性：NPT螺紋彎頭采用錐形螺紋設計，配合緊密的螺紋連接，確保了良好的密封性能，有效防止流體泄漏。
適用范圍廣：NPT螺紋彎頭適用于各種管材和管徑的連接，如銅管、鋼管、鑄鐵管等，能夠滿足不同管路系統的連接需求。
安裝簡便：NPT螺紋彎頭采用內鎖設計，可以快速方便地安裝和拆卸，提高了安裝效率。
高強度材料：NPT螺紋彎頭通常采用高強度材料制成，如不銹鋼、銅合金等，以適應各種惡劣的工作環境。
NPT螺紋和BSPP螺紋的區別
NPT：全稱為National Pipe Thread，即美國國家標準管螺紋。它在美國和加拿大廣泛使用，主要用于管道系統的連接。
BSPP：屬于英制平行管螺紋，是BSP（英國標準惠氏螺紋）的一種。它主要用于歐洲和澳大利亞等地區的高壓工作環境中。
螺紋特性：
NPT：具有16牙英寸的螺距和60度的牙型角。內外螺紋均為錐形設計，這種設計使得螺紋在裝配時能夠自我密封。
BSPP：其牙型角為55度，螺距通常為1.5mm或1.25mm。BSPP的內外螺紋均為直筒形設計，本身不具備密封功能，通常需要配合密封墊片或密封膠等輔助手段實現密封。
NPT（National Pipe Thread）和BSPP（British Standard Parallel Pipe）是兩種不同的螺紋標準，它們之間存在一些明顯的區別。在選擇使用哪種螺紋標準時，需要根據具體的管道系統需求、應用環境和相關標準進行綜合考慮。

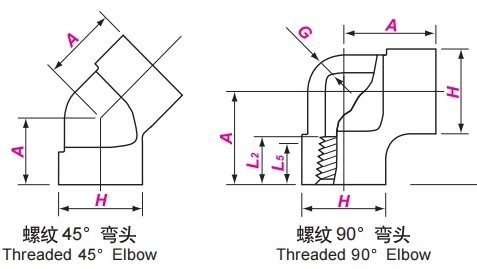

NPT螺紋彎頭尺寸表
公稱尺寸 | 中心至端面 | 端部外徑 | 本體壁厚 | 螺紋長度 | ||||||||||
DN | NPS | A | H | G min | L2min | |||||||||
90度彎頭 | 45度彎頭 | |||||||||||||
2000 | 3000 | 6000 | 2000 | 3000 | 6000 | 2000 | 3000 | 6000 | 2000 | 3000 | 6000 | |||
6 8 10 | 1/8 1/4 3/8 | 21 21 25 | 21 25 28 | 25 28 33 | 17 17 19 | 17 19 22 | 19 22 25 | 22 22 25 | 22 25 33 | 25 33 38 | 3.18 3.18 3.18 | 3.18 3.30 3.51 | 6.35 6.60 6.98 | 6.7 10.2 10.4 |
15 20 25 | 1/2 3/4 1 | 28 33 38 | 33 38 44 | 38 44 51 | 22 25 28 | 25 28 33 | 28 33 35 | 33 38 46 | 38 46 56 | 46 56 62 | 3.18 3.18 3.68 | 4.09 4.32 4.98 | 8.15 8.53 9.93 | 13.6 13.9 17.3 |
32 40 50 | 1-1/4 1-1/2 2 | 44 51 60 | 51 60 64 | 60 64 83 | 33 35 43 | 35 43 44 | 43 44 52 | 56 62 75 | 62 75 84 | 75 84 102 | 3.89 4.01 4.27 | 5.28 5.56 7.14 | 10.59 11.07 12.09 | 18.0 18.4 19.2 |
65 80 100 | 2-1/2 3 4 | 76 86 106 | 83 95 114 | 95 106 114 | 52 64 79 | 52 64 79 | 64 79 79 | 92 109 146 | 102 121 152 | 121 146 152 | 5.61 5.99 6.55 | 7.65 8.84 11.18 | 15.29 16.64 18.67 | 28.9 30.5 33.0 |
重量表（KG）
公稱尺寸 | 螺紋 90度彎頭 | 螺紋 45度彎頭 | |||||
DN | NPS | 2000 | 3000 | 6000 | 2000 | 3000 | 6000 |
6 | 1/8 | 0.08 | 0.10 | 0.18 | 0.08 | 0.08 | 0.14 |
8 | 1/4 | 0.08 | 0.15 | 0.33 | 0.08 | 0.12 | 0.27 |
10 | 3/8 | 0.13 | 0.30 | 0.48 | 0.11 | 0.26 | 0.49 |
15 | 1/2 | 0.22 | 0.45 | 0.72 | 0.23 | 0.42 | 0.69 |
20 | 3/4 | 0.32 | 0.70 | 1.29 | 0.29 | 0.59 | 1.12 |
25 | 1 | 0.50 | 1.21 | 1.65 | 0.43 | 0.96 | 1.47 |
32 | 1-1/4 | 0.80 | 1.47 | 2.70 | 0.67 | 1.15 | 2.65 |
40 | 1-1/2 | 0.93 | 2.60 | 3.90 | 0.82 | 2.02 | 3.60 |
50 | 2 | 1.60 | 3.05 | 6.05 | 1.32 | 2.50 | 4.60 |
65 | 2-1/2 | 2.95 | 5.80 | 9.88 | 3.30 | 3.81 | 7.81 |
80 | 3 | 5.60 | 8.85 | 16.4 | 5.40 | 6.30 | 13.1 |
100 | 4 | 10.5 | 14.9 | 23.5 | 9.00 | 9.80 | 17.0 |
NPT螺紋彎頭的應用
管道系統：NPT螺紋彎頭常用于一般工業管道系統中，如給排水管道、燃?xì)夤艿馈⒄羝艿赖?。在這些管道系統中，NPT螺紋彎頭能夠?qū)崿F(xiàn)緊固、密封和連接的作用，確保管道系統的順暢運行。
石油和化工工業：在石油和化工工業中，NPT螺紋彎頭得到了廣泛應用。這些行業中的管道系統常常需要承受高壓和高溫，因此NPT螺紋彎頭需要具備耐高壓、耐高溫的特性，以確保其安全性和穩定性。
消防系統：NPT螺紋彎頭也常用于消防系統中的管道連接，如噴淋頭、噴水槍等。在這些應用中，NPT螺紋彎頭能夠確保管道系統的密封性和可靠性，有效防止泄漏和損壞。
化工行業：在這個行業中，彎頭可能會接觸到各種化學腐蝕性介質。因此，NPT螺紋彎頭需要具有出色的耐腐蝕性能，以確保在長時間的使用過程中不會發生腐蝕或損壞。
食品加工行業：在這個行業中，彎頭可能會接觸到食品級流體。因此，NPT螺紋彎頭需要符合食品級材料標準，以確保流體不會受到污染。
總的來說，NPT螺紋彎頭由于其良好的密封性能、耐高壓和高溫性能、耐腐蝕性能以及易于安裝和拆卸等特點，使得它能夠在各種復雜的管道系統中得到廣泛應用。同時，NPT螺紋彎頭也適用于多種流體介質，如氣體、液體、蒸汽等，可以根據不同的流體介質選擇合適的材料和規格。
