ASME B16.11 是由美國機械工程師協會（ASME）制定的標準，專門適用于承插焊和螺紋連接的鍛造管件。具體來說，ASME B16.11標準對高壓鍛制管件的材料、尺寸、形狀、壓力等級、公差范圍等方面都有詳細的要求，確保其在嚴苛工況下的安全性和耐用性。
ASME B16.11鍛制管件主要分為兩大類：承插焊管件和螺紋管件。這類管件適用于高壓環境的管道系統中，起到鏈接管道，改變管道方向等作用。
承插焊管件的種類：

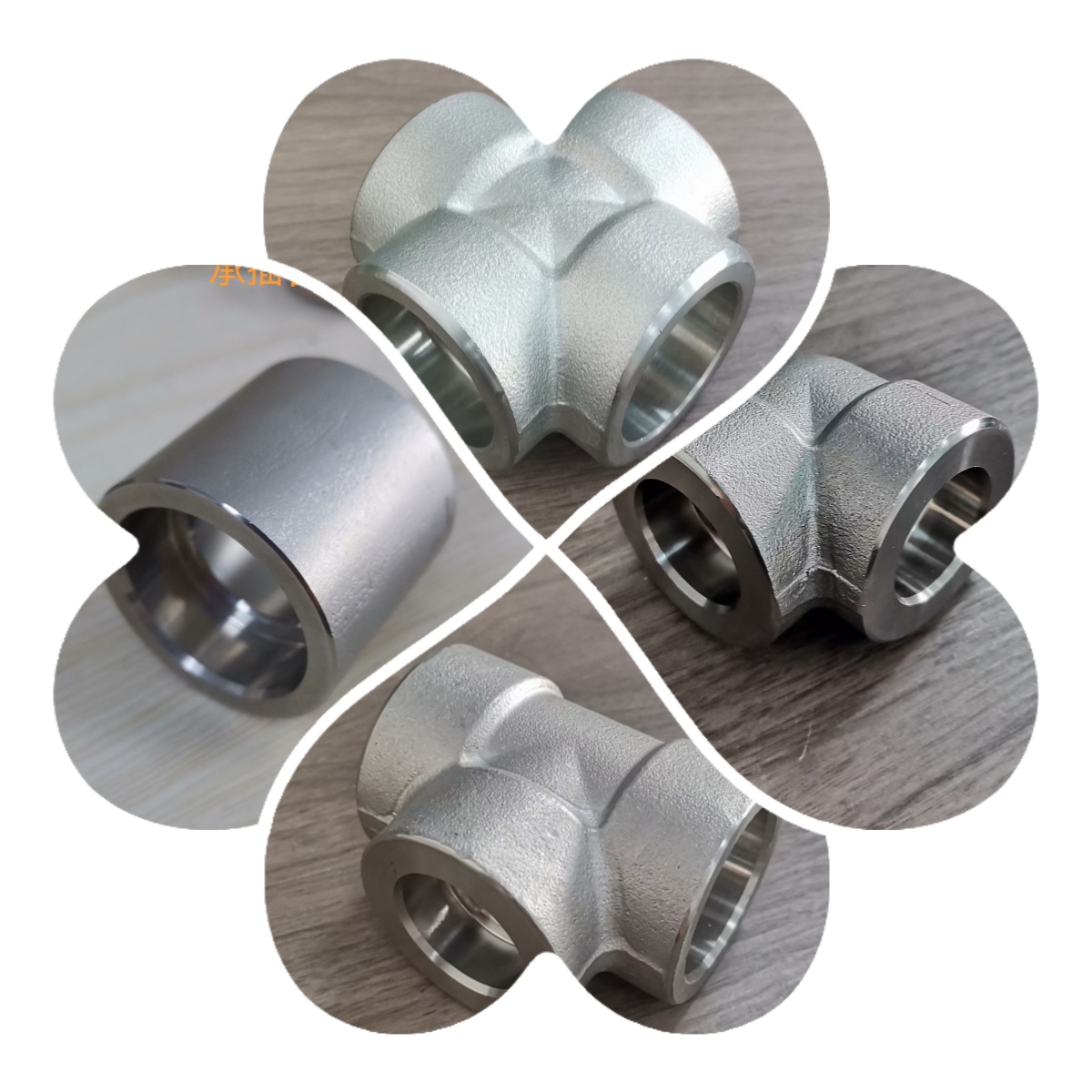

承插彎頭，承插三通，承插四通，承插管箍，承插管帽，承插半管接頭，承插45度斜三通。
承插焊管件規格尺寸
承插管件尺寸范圍：1/8英寸-4英寸 ；壓力范圍：Class3000\6000\9000
尺寸范圍 | 1/8″ to 4″ ( DN6 to DN100) |
壓力等級 | Class 3000, 6000, 9000 LBS |
生產標準 | ASME B16.11, BS3799, MSS SP-79 / 83 / 85 / 97 |
產品種類 | Socket Weld Elbow,Tee,Cross,Cap,Coupling,Boss,Reducer Insert and Union. |
碳鋼材質 | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
合金材質 | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
不銹鋼材質 | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
承插彎頭、承插三通和四通尺寸參數
| 承插45°彎頭 | 承插90°彎頭 | 承插三通 | 承插四通 | ||||||||||||||||||
| SW 45° Elbow | SW 90° Elbow | SW Tee | SW Cross | ||||||||||||||||||
| GB/T 14383 ASME B16.11 | |||||||||||||||||||||
| 公稱尺寸 Nominal Size | 承插孔徑 Socket Bore Dia. | 流通孔徑 Bore Dia. of Fittings | 承插孔壁厚 Socket Wall Thickness | 本體壁厚 Body Wall | 承插孔深度 Depth of Socket | 中心至承插孔底 Center to Bottom of Socket | |||||||||||||||
| DN | NPS | B | D | C | G min | J min | A | ||||||||||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 90 Elbow,Tee,Cross | 45 Elbow | |||||||||||
| ave | min | ave | min | ave | min | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||||||
| 6 | 1/8 | 10.9 | 6.1 | 3.2 | 3.18 | 3.18 | 3.96 | 3.43 | 2.41 | 3.15 | 9.5 | 11 | 11 | 8 | 8 | ||||||
| 8 | 1/4 | 14.3 | 8.5 | 5.6 | 3.78 | 3.3 | 4.6 | 4.01 | 3.02 | 3.68 | 9.5 | 11 | 13.5 | 8 | 8 | ||||||
| 10 | 3/8 | 17.7 | 11.8 | 8.4 | 4.01 | 3.5 | 5.03 | 4.37 | 3.2 | 4.01 | 9.5 | 13.5 | 15.5 | 8 | 11 | ||||||
| 15 | 1/2 | 21.9 | 15 | 11 | 5.6 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 3.73 | 4.78 | 7.47 | 9.5 | 15.5 | 19 | 25.5 | 11 | 12.5 | 15.5 |
| 20 | 3/4 | 27.3 | 20.2 | 14.8 | 10.3 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 3.91 | 5.56 | 7.82 | 12.5 | 19 | 22.5 | 28.5 | 13 | 14 | 19 |
| 25 | 1 | 34 | 25.9 | 19.9 | 14.4 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 4.55 | 6.35 | 9.09 | 12.5 | 22.5 | 27 | 32 | 14 | 17.5 | 20.5 |
| 32 | 11/4 | 42.8 | 34.3 | 28.7 | 22 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 4.85 | 6.35 | 9.7 | 12.5 | 27 | 32 | 35 | 17.5 | 20.5 | 22.5 |
| 40 | 11/2 | 48.9 | 40.1 | 33.2 | 27.2 | 6.35 | 5.54 | 8.92 | 7.8 | 12.7 | 11.12 | 5.08 | 7.14 | 10.15 | 12.5 | 32 | 38 | 38 | 20.5 | 25.5 | 25.5 |
| 50 | 2 | 61.2 | 51.7 | 42.1 | 37.4 | 6.93 | 6.04 | 10.92 | 9.5 | 13.84 | 12.12 | 5.54 | 8.74 | 11.07 | 16 | 38 | 41 | 54 | 25.5 | 28.5 | 28.5 |
| 65 | 21/2 | 73.9 | 61.2 | 8.76 | 7.62 | 7.01 | 16 | 41 | 28.5 | ||||||||||||
| 80 | 3 | 89.9 | 76.4 | 9.52 | 8.3 | 7.62 | 16 | 57 | 32 | ||||||||||||
| 100 | 4 | 115.5 | 100.7 | 10.69 | 9.35 | 8.56 | 19 | 66.5 | 41 | ||||||||||||
承插管箍、承插半管接頭、承插管帽和45度三通尺寸參數
| 雙承口管箍 | 單承口管箍 | 半管接頭 | 承插焊管帽 | 承插焊45°三通 | ||||||||||||||||||||
| SW Coupling | SW Half-Coupling | Boss | SW Cap | SW 45° Latera | ||||||||||||||||||||
| GB/T 14383 ASME B16.11 | ||||||||||||||||||||||||
| 公稱尺寸 Nominal Size | 承插孔徑 Socket Bore Dia. | 流通孔徑 Bore Dia. of Fittings | 承插孔壁厚 Socket Wall Thickness | 本體壁厚 Body Wall | 承插孔深度 Depth of Socket | 長度 Laying Lengths | 長度 Laying Lengths | 頂部厚度 End Wall Thickness | 中心至承插孔底 Center to Bottom of Socket | |||||||||||||||
| DN | NPS | B | D | C | G min | J min | E | F | K min | A | H | |||||||||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | 3000 | 6000 | 3000 | 6000 | |||||||||
| ave | min | ave | min | ave | min | |||||||||||||||||||
| 6 | 1/8 | 10.9 | 6.1 | 3.2 | 3.18 | 3.18 | 3.96 | 3.43 | 2.41 | 3.15 | 9.5 | 6.5 | 16 | 4.8 | 6.4 | |||||||||
| 8 | 1/4 | 14.3 | 8.5 | 5.6 | 3.78 | 3.30 | 4.6 | 4.01 | 3.02 | 3.68 | 9.5 | 6.5 | 16 | 4.8 | 6.4 | |||||||||
| 10 | 3/8 | 17.7 | 11.8 | 8.4 | 4.01 | 3.50 | 5.03 | 4.37 | 3.2 | 4.01 | 9.5 | 6.5 | 17.5 | 4.8 | 6.4 | |||||||||
| 15 | 1/2 | 21.9 | 15 | 11 | 5.6 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 | 3.73 | 4.78 | 7.47 | 9.5 | 9.5 | 22.5 | 6.4 | 7.9 | 11.2 | 41 | 51 | 9.5 | 11 |
| 20 | 3/4 | 27.3 | 20.2 | 14.8 | 10.3 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 | 3.91 | 5.56 | 7.82 | 12.5 | 9.5 | 24 | 6.4 | 7.9 | 12.7 | 51 | 60 | 11 | 13 |
| 25 | 1 | 34 | 25.9 | 19.9 | 14.4 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 | 4.55 | 6.35 | 9.09 | 12.5 | 12.5 | 28.5 | 9.6 | 11.2 | 14.2 | 60 | 71 | 13 | 16 |
| 32 | 11/4 | 42.8 | 34.3 | 28.7 | 22 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 | 4.85 | 6.35 | 9.7 | 12.5 | 12.5 | 30 | 9.6 | 11.2 | 14.2 | 71 | 81 | 16 | 17 |
| 40 | 11/2 | 48.9 | 40.1 | 33.2 | 27.2 | 6.35 | 5.54 | 8.92 | 7.8 | 12.7 | 11.12 | 5.08 | 7.14 | 10.15 | 12.5 | 12.5 | 32 | 11.2 | 12.7 | 15.7 | 81 | 98 | 17 | 21 |
| 50 | 2 | 61.2 | 51.7 | 42.1 | 37.4 | 6.93 | 6.04 | 10.92 | 9.5 | 13.84 | 12.12 | 5.54 | 8.74 | 11.07 | 16 | 19.0 | 30 | 9.6 | 11.2 | 14.2 | 71 | 81 | 16 | 17 |
| 65 | 21/2 | 73.9 | 61.2 | 8.76 | 7.62 | 7.01 | 16 | 19.0 | 43 | 15.7 | 19 | 151 | 30 | |||||||||||
| 80 | 3 | 89.9 | 76.4 | 9.52 | 8.30 | 7.62 | 16 | 19.0 | 44.5 | 19.0 | 22.4 | 184 | 57 | |||||||||||
| 100 | 4 | 115.5 | 100.7 | 10.69 | 9.35 | 8.56 | 19 | 19.0 | 48 | 22.4 | 28.4 | 201 | 66 | |||||||||||
鍛制螺紋管件公差范圍
| 公稱尺寸 Nominal Size | 所有管件 All Fittings | 彎頭 、三通 和四通 Elbows, Tees & Crosses | 雙承口 管箍 Couplings | 單承口 管箍 Half- Couplings | 異徑插入件 Reducer Inserts | 活接頭 Unions | |||||||||||||
| 承插孔徑 Socket Bore Dia. | 流通孔徑 Bore Dia. of Fittings | 中心至承插 孔底 Center to Bottom of Socket | 承插孔底 距離 Laying Lengths | 承插孔底 至端面 Laying Lengths | 結構 長度 Laying Length | 主體 直徑 Shank Dia. | 長度 Length | 結構長度 Laying Length | |||||||||||
| DN | NPS | B | D |  A H | E | F | A | SD | SL | E | |||||||||
| 6~8 | 1/8~1/4 | +0.4 0 | +1.5 0 | ± 1.0 | ± 1.5 | ± 1.0 | +1.5 0 | ± 0.25 | 0 -1.5 | ± 1.5 | |||||||||
| 10~20 | 3/8~3/4 | +0.4 0 | +1.5 0 | ± 1.5 | ± 3.0 | ± 1.5 | +1.5 0 | ± 0.25 | 0 -1.5 | ± 3.0 | |||||||||
| 25~40 | 1~11/2 | +0.4 0 | +1.5 0 | ± 2.0 | ± 4.0 | ± 2.0 | +2.0 0 | ± 0.25 | 0 -2.0 | ± 4.0 | |||||||||
| 50 | 2 | +0.5 0 | +1.5 0 | ± 2.0 | ± 4.0 | ± 2.0 | +2.0 0 | ± 0.5 | 0 -2.0 | ± 4.0 | |||||||||
| 65~80 | 21/2~3 | +0.5 0 | +3.0 0 | ± 2.5 | ± 5.0 | ± 2.5 | +2.5 0 | ± 0.5 | 0 -2.5 | ± 5.0 | |||||||||
| 100 | 4 | +0.5 0 | +3.0 0 | ± 2.5 | ± 5.0 | ± 2.5 | +2.5 0 | ± 0.7 | 0 -2.5 | - | |||||||||
螺紋管件的種類：

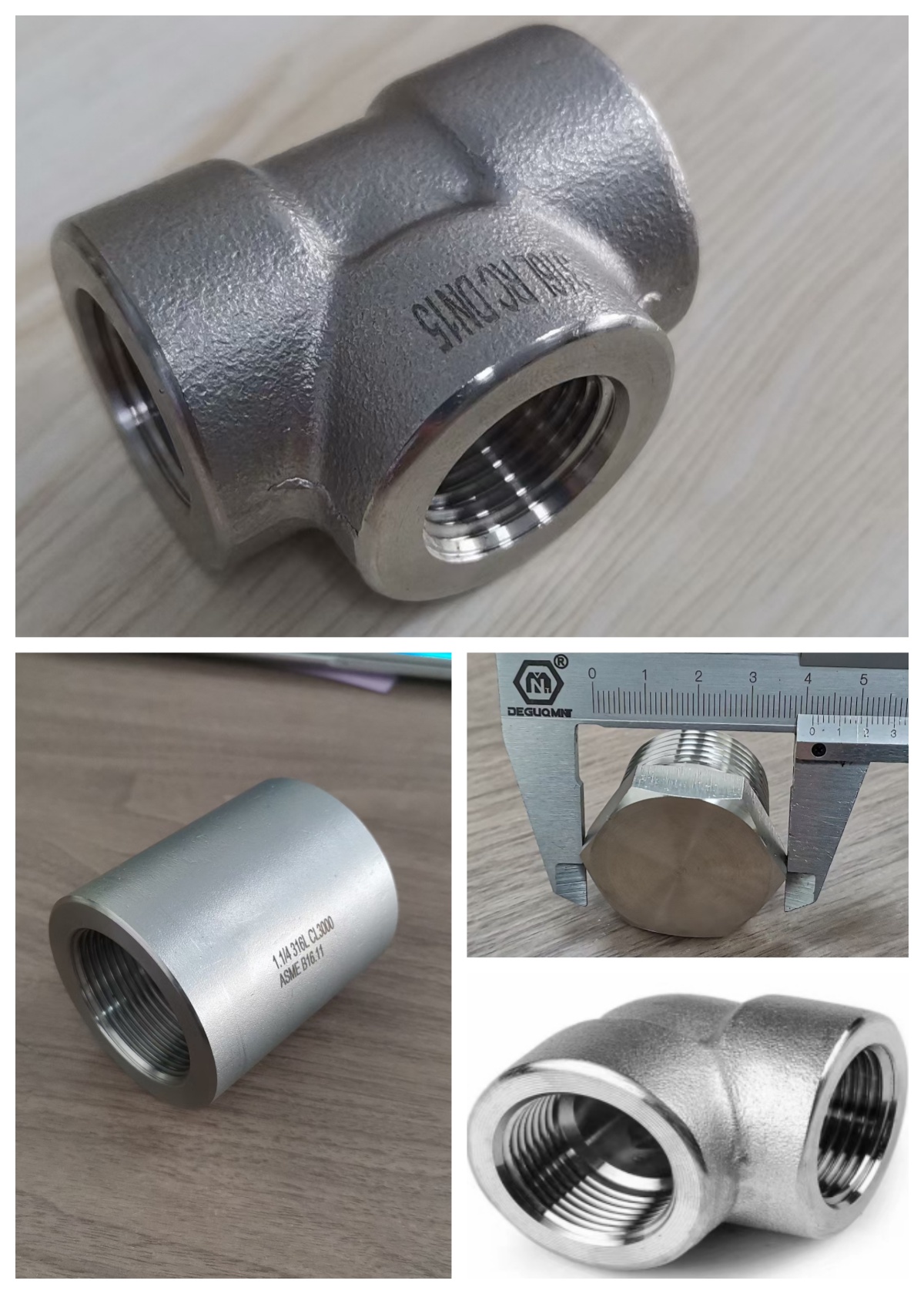

螺紋45度彎頭，螺紋90度彎頭，螺紋三通，螺紋四通，內外螺紋90度彎頭，螺紋管箍，螺紋半管接頭，螺紋管帽，螺紋管塞，螺紋補芯。
鍛制螺紋管件尺寸參數
螺紋管件尺寸范圍：1/8英寸-4英寸；壓力范圍：Class2000/3000/6000
尺寸范圍 | 1/8″ to 4″ ( DN6 to DN100) |
壓力等級 | Class 2000, 3000, 6000 LBS |
生產標準 | ASME B16.11, BS3799, MSS SP-79 / 83 / 85 / 95/97 |
產品種類 | Threaded Elbow,Tee,Cross,Cap,Coupling,Boss,Cap |
碳鋼材質 | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
合金材質 | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
不銹鋼材質 | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
螺紋管件尺寸參數表：
螺紋 45° 彎頭 | 螺紋 90° 彎頭 | 螺紋三通 | 螺紋四通 | ||||||||||||
Threaded 45 Elbow | Threaded 45 ° Elbow | Threaded Tee | Threaded Cross | ||||||||||||
GB/T 14383 ASME B16.11 | |||||||||||||||
公稱尺寸 | 中心至端面 | 端部外徑 | 本體壁厚 | 螺紋長度 | |||||||||||
DN | NPS | A | H | G min | L5 min | L2 min | |||||||||
90° Elbows, Tees, Crosses | 45 ° Elbows | ||||||||||||||
2000 | 3000 | 6000 | 2000 | 3000 | 6000 | 2000 | 3000 | 6000 | 2000 | 3000 | 6000 | ||||
6 | 1/8 | 21 | 21 | 25 | 17 | 17 | 19 | 22 | 22 | 25 | 3.18 | 3.18 | 6.35 | 6.4 | 6.7 |
8 | 1/4 | 21 | 25 | 28 | 17 | 19 | 22 | 22 | 25 | 33 | 3.18 | 3.30 | 6.60 | 8.1 | 10.2 |
10 | 3/8 | 25 | 28 | 33 | 19 | 22 | 25 | 25 | 33 | 38 | 3.18 | 3.51 | 6.98 | 9.1 | 10.4 |
15 | 1/2 | 28 | 33 | 38 | 22 | 25 | 28 | 33 | 38 | 46 | 3.18 | 4.09 | 8.15 | 10.9 | 13.6 |
20 | 3/4 | 33 | 38 | 44 | 25 | 28 | 33 | 38 | 46 | 56 | 3.18 | 4.32 | 8.53 | 12.7 | 13.9 |
25 | 1 | 38 | 44 | 51 | 28 | 33 | 35 | 46 | 56 | 62 | 3.68 | 4.98 | 9.93 | 14.7 | 17.3 |
32 | 1 1/4 | 44 | 51 | 60 | 33 | 35 | 43 | 56 | 62 | 75 | 3.89 | 5.28 | 10.59 | 17.0 | 18.0 |
40 | 1 1/2 | 51 | 60 | 64 | 35 | 43 | 44 | 62 | 75 | 84 | 4.01 | 5.56 | 11.07 | 17.8 | 18.4 |
50 | 2 | 60 | 64 | 53 | 43 | 44 | 52 | 75 | 84 | 102 | 4.27 | 7.14 | 12.09 | 19.0 | 19.2 |
65 | 2 1/2 | 76 | 83 | 95 | 52 | 52 | 64 | 92 | 102 | 121 | 5.61 | 7.65 | 15.29 | 23.6 | 28.9 |
80 | 3 | 86 | 95 | 106 | 64 | 64 | 79 | 109 | 121 | 146 | 5.99 | 8.84 | 16.64 | 25.9 | 30.5 |
100 | 4 | 106 | 114 | 114 | 79 | 79 | 79 | 146 | 152 | 152 | 6.55 | 11.18 | 18.67 | 27.7 | 33 |
雙螺口管箍 | 單螺口管箍 | 半管接頭 | 管帽 | |||||||
Coupling | Half-Coupling | Boss | Cap | |||||||
公稱尺寸 | 端面至端面 | 端面至端面 | 外徑 | 頂部厚度 | 螺紋長度 | |||||
DN | NPS | W | P | D | G min | L5 min | L2 min | |||
3000 & 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | ||||
6 | 1/8 | 32 | 19 | 16 | 22 | 4.8 | 6.4 | 6.7 | ||
8 | 1/4 | 35 | 25 | 27 | 19 | 25 | 4.8 | 6.4 | 8.1 | 10.2 |
10 | 3/8 | 38 | 25 | 27 | 22 | 32 | 4.8 | 6.4 | 9.1 | 10.4 |
15 | 1/2 | 48 | 32 | 33 | 28 | 38 | 6.4 | 7.9 | 10.9 | 13.6 |
20 | 3/4 | 51 | 37 | 38 | 35 | 44 | 6.4 | 7.9 | 12.7 | 13.9 |
25 | 1 | 60 | 41 | 43 | 44 | 57 | 9.7 | 11.2 | 14.7 | 17.3 |
32 | 1 1/4 | 67 | 44 | 46 | 57 | 64 | 9.7 | 11.2 | 17.0 | 18.0 |
40 | 1 1/2 | 79 | 44 | 48 | 64 | 76 | 11.2 | 12.7 | 17.8 | 18.4 |
50 | 2 | 86 | 48 | 51 | 76 | 92 | 12.7 | 15.7 | 19.0 | 19.2 |
65 | 2 1/2 | 92 | 60 | 64 | 92 | 108 | 15.7 | 19.0 | 23.6 | 28.9 |
80 | 3 | 108 | 65 | 68 | 108 | 127 | 19.0 | 22.4 | 25.9 | 30.5 |
100 | 4 | 121 | 68 | 75 | 140 | 159 | 22.4 | 28.4 | 27.7 | 33.0 |
公差范圍
公稱尺寸 | 彎頭 、三通和四通 | 雙螺口管箍 | 單螺口管箍 | |
中心至端面 | 端面至端面 | 端面至端面 | ||
DN | NPS |
| W | W/ 2 |
6~8 | 1/8~1/4 | ± 1.0 | ± 1.0 | ± 1.0 |
10~20 | 3/8~3/4 | ± 1.5 | ± 1.5 | ± 1.5 |
25~50 | 1~2 | ± 2.0 | ± 2.0 | ± 2.0 |
65~100 | 21/2~4 | ± 2.5 | ± 2.5 | ± 2.5 |
ASME B16.11對承插和螺紋管件的承受壓力范圍做了明確規定。承插管件壓力范圍：CLASS3000、6000、9000；螺紋管件壓力范圍：CLASS2000、3000、6000。
| 連接型式 Joint Type | 級別代號 Class | 適配的管子壁厚等級 Grade of Connecting Pipes | 連接型式 Joint Type | 級別代號 Class | 適配的管子壁厚等級 Grade of Connecting Pipes | ||||||||||||||
| 承插焊 SW | 3000 | Sch80 XS | 螺紋 THRD | 2000 | Sch80 XS | ||||||||||||||
| 6000 | Sch160 | 3000 | Sch160 | ||||||||||||||||
| 9000 | XXS | 6000 | XXS | ||||||||||||||||
ASME B16.11鍛制管件包含多種材質，上海著誠管件制造有限公司，作為專業的管件供應商，我們可以生產包括碳鋼，低溫鋼，合金鋼，不銹鋼，雙向不銹鋼等多種材質的鍛制管件產品。
碳鋼
ASTM A105 / A105N
特點：耐腐蝕、承壓能力強、安裝方便
低溫鋼
ASTM A350 LF2 / LF3
特點：優異的耐低溫性能、良好的機械性能、耐腐蝕性和抗氫脆性
管線鋼
A694 F42 / 46 / 52 / 56 / 65 / 70
特點：較高的抗拉強度和韌性，原材料價格相對較低。
合金鋼
ASTM A182 F5 / F9 / F11 / F12 / F22 / F91 / F92
特點：優異的耐磨性能，能夠在高磨損環境下保持較長的使用壽命。
不銹鋼
A182 F304/304L/304H - F904L
特點：耐腐蝕性能、高強度、良好的耐高溫和耐低溫性能、非磁性、表面光潔度高、易于加工和安裝以及環保與可回收性。
Class 2000、3000、6000：對應不同的工作壓力，數值越大，承壓能力越強。
碳鋼鍛制管件

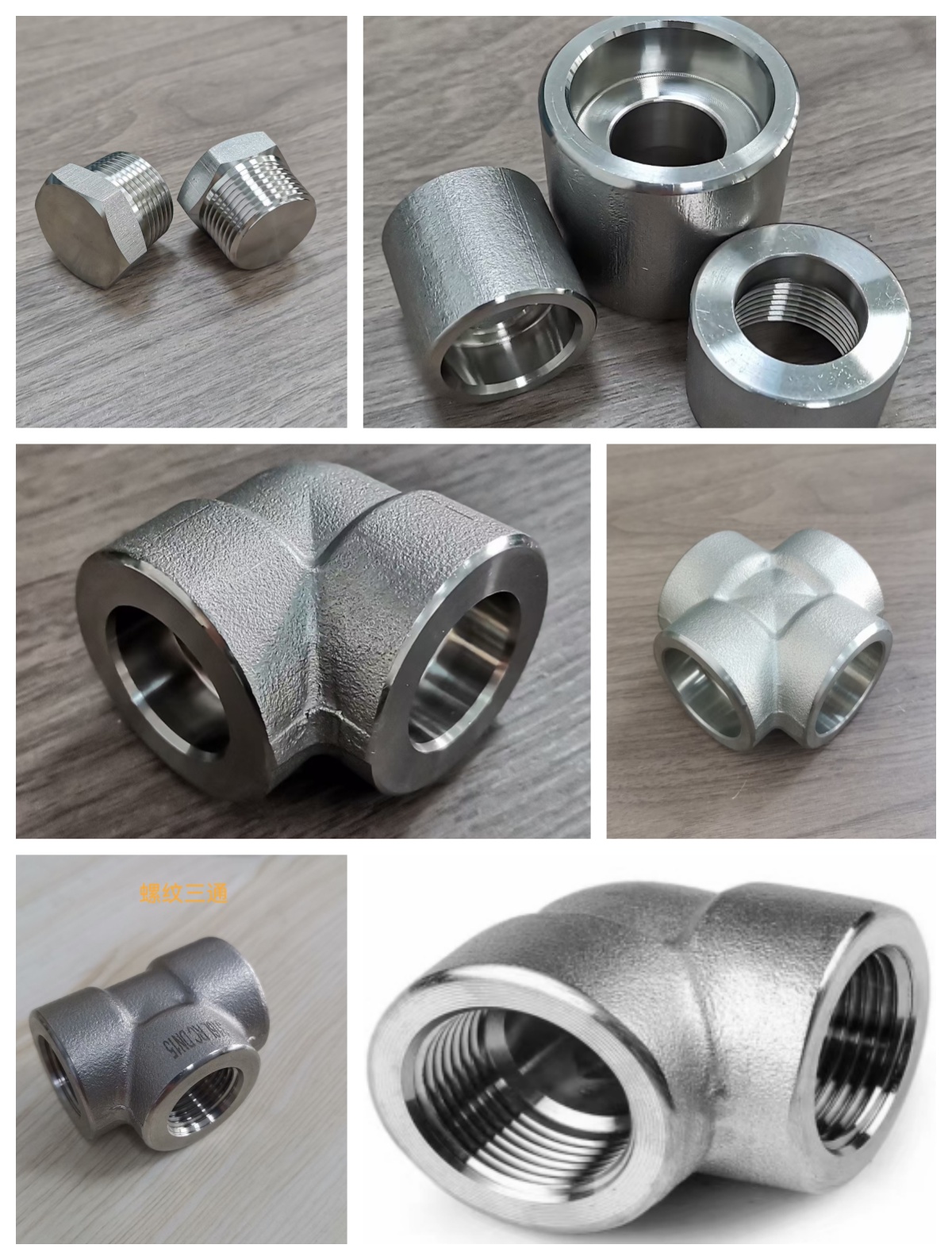

不銹鋼鍛制管件
