NPT螺紋 PT螺紋 BSP螺紋管件的區別和詳情介紹

       螺紋管件應用的領域特別廣，而且種類繁多，對于大部分人來說，無法清楚辨識各種螺紋，對螺紋的分類也不是很清楚。所以掌握基礎的螺紋知識有助于方便我們的學習、工作和從事建筑制造行業。下面小編帶你們了解一下螺紋的種類和區別，NPT BSP PT 是什么意思？公制、國標、英標惠氏、美標螺紋的區別又有哪些？

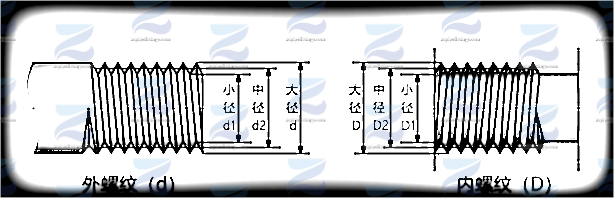

       螺紋是指以螺旋形式纏繞在圓柱體或圓錐體上制成的連續凸起的螺旋線形的脊。螺紋分為內螺紋和外螺紋。螺紋管件通過內外螺紋的連接起到緊固或傳動的目的。螺紋在工件外表面的為外螺紋，如大家常見的螺栓或螺釘；在工件內部的是內螺紋，一般在需裝配的零件上。完整的描述螺紋，至少應包含5個要素，即牙型+公稱直徑+線數+螺距(或?qū)С?+旋向。

管件螺紋按照牙型、螺距、旋向等分為下面幾種：

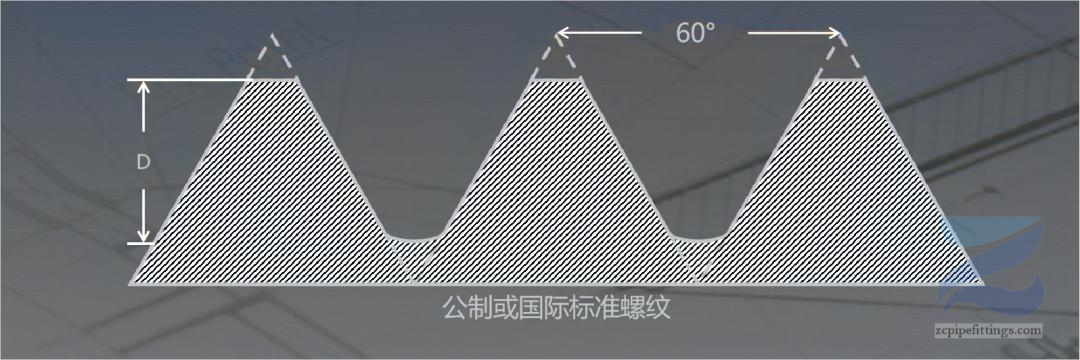

公制螺紋  代號M，適用于直徑0.25mm至300毫米的工件連接，螺紋角度60°，牙頂為平面，易于車削，牙底為圓弧形，可以增加螺紋強度。公制螺紋有粗牙和細牙之分。

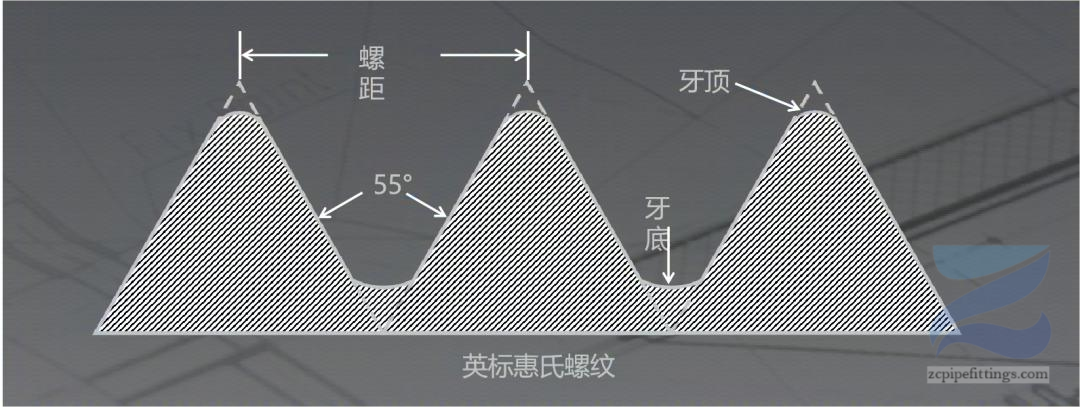

英標惠氏螺紋  起源于英國，1841年英國公民約瑟夫·惠特沃斯發明這種螺紋，故此得名。這種螺紋的螺紋角度為55°，牙頂和牙底都是圓弧形，也被稱為B.S.W螺紋。

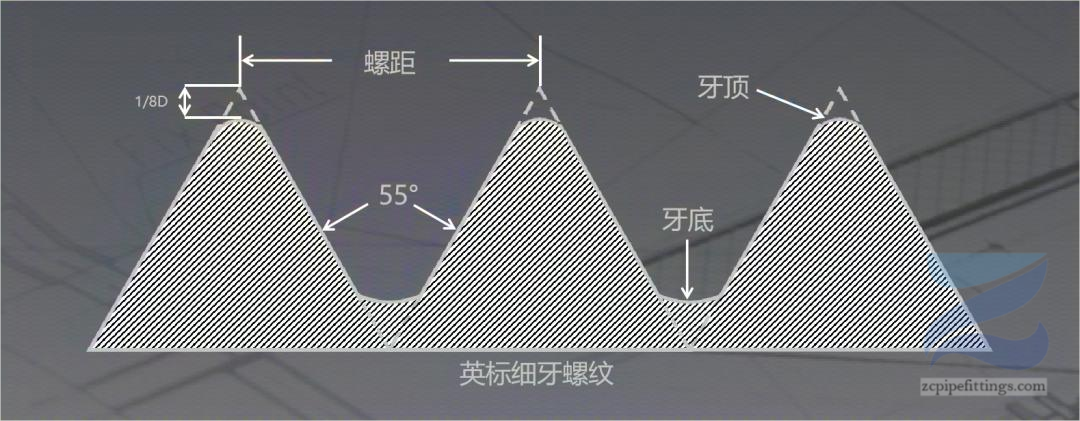

英標細牙螺紋  在形狀上，這種螺紋類似于B.S.W螺紋，螺紋角度也是55°，但每英寸螺紋的數量更多，即螺紋厚度更薄使得抓地力更強，用于需要高強度的根部或者需要承受較大振動的零部件。

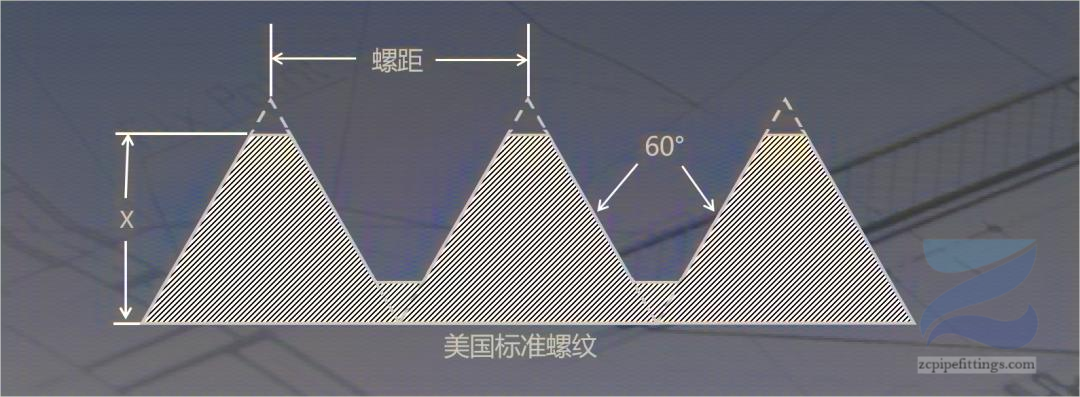

美國標準螺紋  美標螺紋牙頂和牙底皆為平面，強度和耐應力性能較佳，螺紋角度60°，規格以每英寸幾牙表示，分為粗牙(NC)，細牙(NF)和特細牙(NEF)3個級別。

統一標準螺紋  由美國、英國和加拿大三國共同制定，為目前常用的英制螺紋。與美標螺紋相比，螺紋角度是60°，規格也以每英寸有幾牙表示，同樣分為粗牙(UNC)，細牙(UNF)和特細牙(UNEF)3個級別。

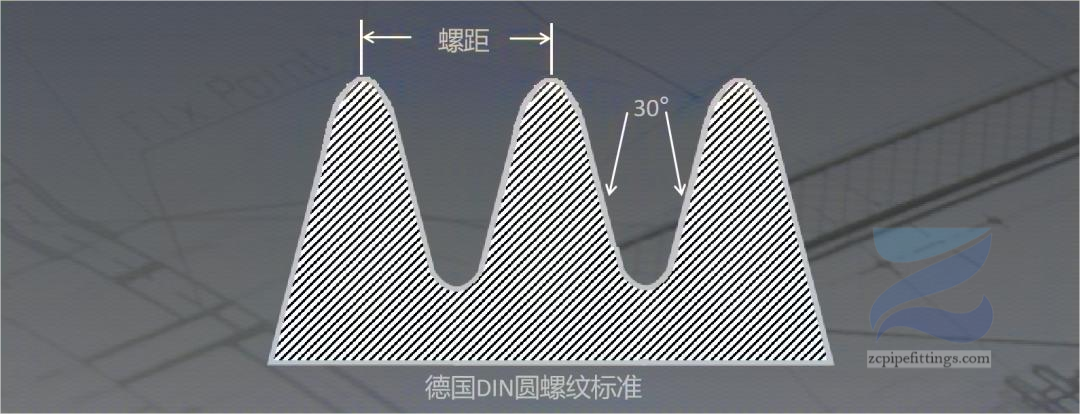

德國DIN圓螺紋標準  是德國DIN所定之標準螺紋，螺紋為圓形，適用于燈泡、橡皮管的連接，螺紋代號為Rd。

梯形Tr螺紋    梯形螺紋又稱愛克姆螺紋，磨損后可用螺帽調整的一類特殊傳動螺紋。采用公制螺紋標準制作時的螺紋角度為30°，采用英制螺紋標準制作的螺紋角度為29°。

常見的管螺紋主要包括以下幾種：NPT BSP PT

      這里重點講一下NPT螺紋，NPT 是 National (American) Pipe Thread 的縮寫，屬于美國標準的 60 度錐管螺紋，NPT螺紋是應用領域廣泛的螺紋。

NPT螺紋：一般密封圓柱管螺紋和一般密封圓錐管螺紋

美制一般密封螺紋圓錐外螺紋的基準平面的理論位置位于垂直于螺紋軸線,與小端(參考平面)相距一個基準距離(L1)的平面內；

1.基本尺寸：

螺紋中徑尺寸D2=d2=D-0.8*P

螺紋小徑尺寸D1=d1=D-1.6*P

2.配合方式：

圓柱內螺紋與圓錐外螺紋組成“柱/錐”配合；圓錐內螺紋與圓錐外螺紋組成“錐/錐”配合。

3.公差

美制一般密封圓錐螺紋基準平面軸向位置的極限偏差為-P~+P；

4.螺紋長度

美制一般密封圓錐外螺紋最小有效螺紋長度不小于其基準距離的實際尺寸+裝配余量之和；

美制一般密封螺紋最小有效螺紋長度不小于其基準平面位置的實際偏差+基準距離的基本尺寸+裝配余量之和；

5.標記

美制一般密封管螺紋的完整標記：螺紋特征代號、螺紋尺寸代號和旋向代號；

美制一般密封圓錐管螺紋的特征代號：NPT

美制一般密封圓柱內螺紋的特征代號：NPSC

       BSP為英制管螺紋總體代號，但是分為三種BSPP、BSPT和BSPF。BSPP（為英制圓柱管螺紋代號，只有內螺紋，相當于國內的55度圓柱(平行)管螺紋，而B(niǎo)SPT是一種英制圓錐管螺紋標準，指螺紋的牙型角為55度，螺紋具有1:16的錐度，另外就是BSPF為英制細牙管螺紋；前面兩者用於用于密封接合，后邊一種用於一般的用于接合。

       PT是Pipe Thread 的縮寫，：是55度密封圓錐管螺紋，屬于惠氏螺紋家族，多用于歐洲及聯邦國家，常用于水及煤氣管行業，錐度1：16  。管螺紋的標記由螺紋特征代號（R）和尺寸代號組成。R1/2  表示螺紋為1/2的R螺紋。

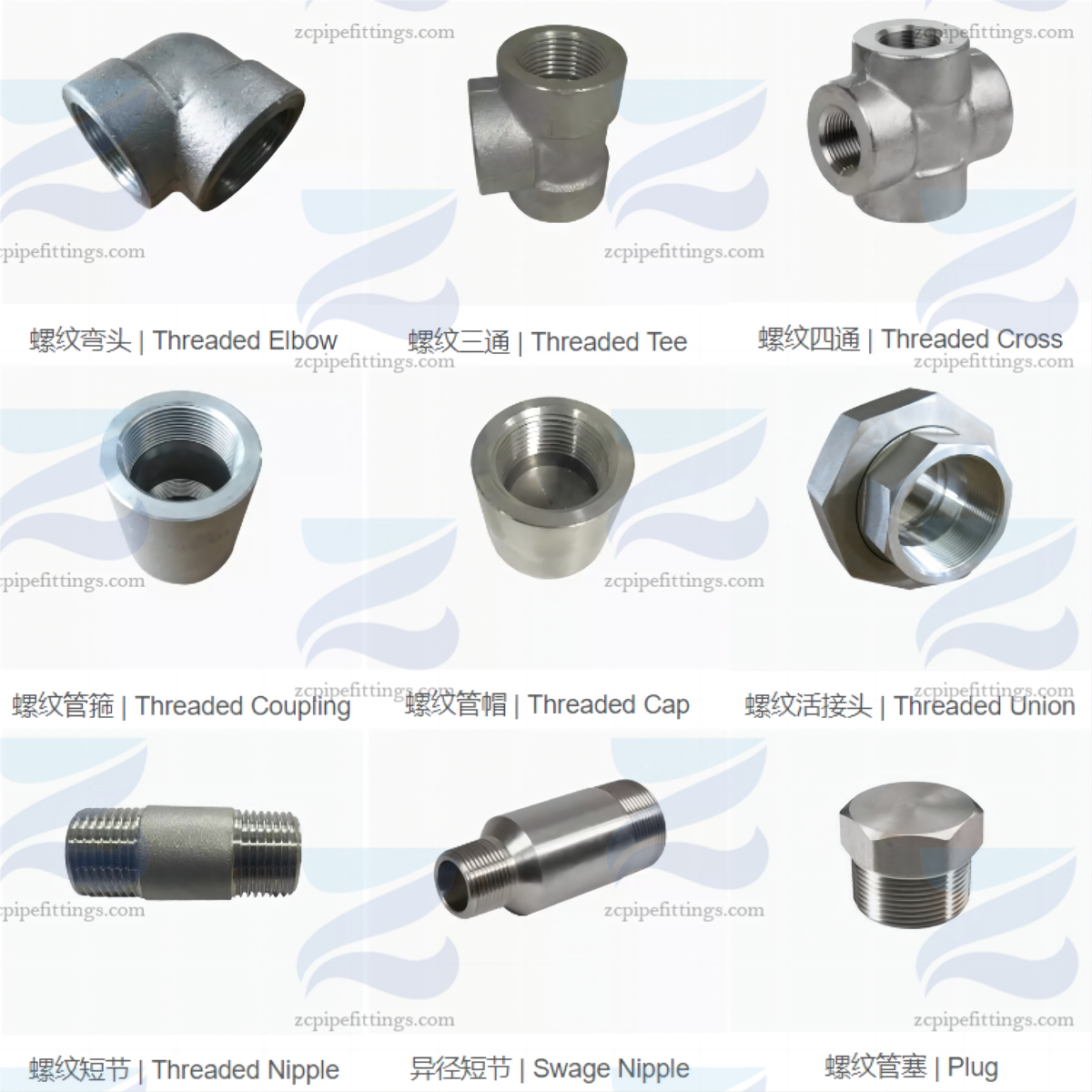

       著誠公司制造的管件螺紋型號有 NPT, PT, BSPP, BSPT, BSPF。 生產的螺紋管件有螺紋彎頭、螺紋三通、螺紋四通、螺紋管箍、螺紋管帽、螺紋活接頭、螺紋短節、異徑短節、六角外絲、螺紋管塞、螺紋補芯。
