承插管件與螺紋管件對比

在現在的工業時代，管件作為連接樞紐，其性能優劣直接影響整個管道系統的安全性、可靠性和經濟性。承插管件與螺紋管件作為兩種最常用的機械連接方式，各自具有鮮明的技術特點和適用范圍。



隨著工業技術的發展和工程要求的不斷提高，合理選擇管件連接方式已成為管道工程設計中的關鍵環節。那么，接下來我們就展開討論討論承插管件與螺紋管件的相同之處以及不同之處。

什么是承插管件？

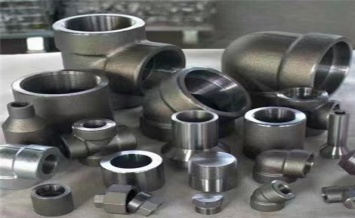

承插管件（Socket Weld Fittings）由圓鋼或鋼錠模鍛成型后機加工而成，其連接方式為承插焊接，即將鋼管插入管件的承插孔內進行焊接，形成高強度密封連接，適用于石油與化工、化工與制藥等高壓環境。

什么是螺紋管件？

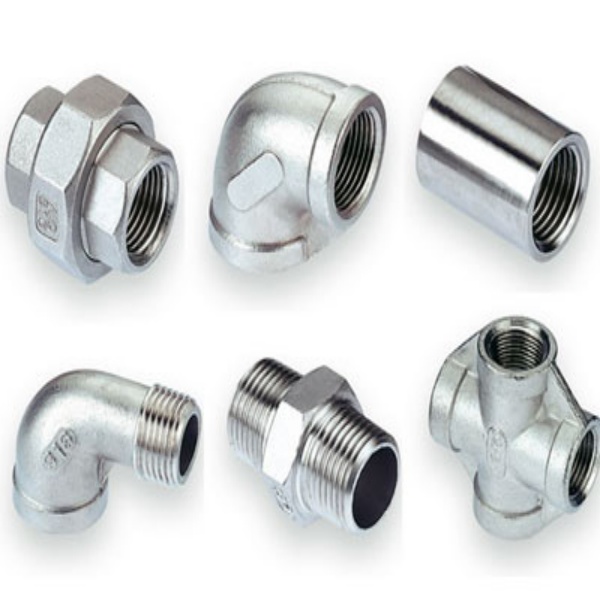

螺紋管件（Threaded Fittings）是通過螺紋嚙合連接的管道配件，管件端部加工有內螺紋或外螺紋，通過旋緊實現機械連接，需配合密封材料防漏，適合消防噴淋、低壓蒸汽管道或非關鍵性工業應用等低壓環境。

相同之處：

生產標準	ASME B16.11, BS3799,GB/T 14383
材料標準	碳鋼 ASTM A105/A105N
	不銹鋼 ASTM A182 F304/304L/304H、F316/316L、F317、F310S、F321、F347、F904L
	低溫鋼 ASTM A350 LF2/LF3
	管線鋼 ASTM A694 F42/46/52/56/65/70
	合金鋼 ASTM A182 F5/F9/F11/F12/F22/F91/F92
尺寸	1/8" - 4" / DN6 - DN100
結構件	均有彎頭、三通、四通、管帽、管箍、支管座以及活接頭這些管件
表面處理	均可進行鍍鋅、鍍鉻或鈍化處理以提高耐腐蝕性
流體導向功能	彎頭、三通、四通等結構件均可以進行流體方向控制

不同之處:

	承插管件	螺紋管件
連接方式	管道插入承插口后焊接固定	通過螺紋機械旋合
密封方式	焊接后形成連續金屬結構，無界面泄漏路徑	依靠螺紋+防滑材料進行密封
壓力等級	3000lbs, 6000lbs,9000lbs	2000lbs, 3000lbs, 6000lbs
可拆卸性	不可拆卸（需切割破壞）	可重復拆裝
經濟性	初始成本高（焊接+檢測），但生命周期成本低（維護少）	安裝成本低，但維護成本高（需定期緊固/更換密封）
流體阻力	流道連續	螺紋處紊流
安裝要求	需專業焊工、焊接工藝評定，焊后需無損檢測	僅需扳手工具，但需控制擰緊力矩
強度和可靠性	承插焊管接頭由于采用焊接連接，因此具有更高的強度和可靠性	依靠螺紋連接，時間長會有磨損，可能容易發生滑絲、泄漏

如何選擇？

1.根據安裝方式選擇：

承插管件：適用于需要通過焊接連接的管道系統，管件的端口設計成凹形，可以將管道插入其中，然后進行焊接。這種方式提供了非常緊密且持久的連接，適合承受較高的壓力和溫度。

螺紋管件：通過螺紋連接，安裝時直接旋入管道。適合用于小管道和低壓系統，安裝方便，且不需要焊接技術，適合現場快速維修或替換。

2. 根據壓力等級選擇:

承插管件：由于焊接連接的方式，承插管件通常能承受更高的壓力，適合高壓和高溫環境。常見于石油、化工、電力等行業的高壓管道。

螺紋管件：適合用于低壓系統，因為螺紋連接在高壓和高溫環境下的密封性和耐久性較差。它們通常用于住宅、低壓工業設備或氣體管道等。

3. 根據應用場景選擇：

承插管件：更常用于需要長期穩定性、避免泄漏的環境，如石油天然氣行業、化學工廠、電廠等高壓力、高溫管道系統。

螺紋管件：適合家庭水管、低壓蒸汽管道或非關鍵性工業應用等，這些系統壓力較低，且需要時可以輕松拆卸和更換。

4. 根據維護和拆卸選擇：

承插管件：一旦焊接完成，不能輕易拆卸或更換。適用于要求長期穩定運行的場景。

螺紋管件：易于拆卸和更換，適合需要頻繁維修、更換管道部分的環境。

5. 根據成本選擇：

承插管件：由于焊接需要額外的勞動力和設備，成本較高。但由于其高壓力承載能力，適用于大規模高要求的工程項目。

螺紋管件：成本較低，安裝簡單，適用于小型項目或預算有限的場合。
