3月初，我們接到了來自尼日利亞客戶的訂單。訂單采購內容包括ASTM A182 F12 鍛制承插管件和承插法蘭.鍛制承插管件是我們公司的主要產品之一。ASTM A182 F12材質屬于合金材質，雖然這種材質市場上供貨商比較少，但是我們給客戶提供的價格還是很有優勢的。因此，不到一個月的時間，我們就收到了客戶發來的訂單，這也是我們建立友好做關系的良好開端。
采購清單
| NO | ITEM | 英文描述 | 品名 | 類型 | 尺寸 | 壓力 | 材質 | 數量 | 單位 |
| 1 | 90ELBOW | A182-F12 3000 SW | 90°彎頭 | 承插 | 1'' | 3000# | A182 F12 | 188 | EA |
| 2 | FLANGE | A182-F12 600 WN XS RF (SM) | 法蘭 | 對焊 | 3/4'' | 600# | A182 F12 | 150 | EA |
| 3 | COUPLING | A182-F12 FULL 3000 SW | 管箍 | 承插 | 3/4'' | 3000# | A182 F12 | 11 | EA |
| 4 | TEE | A182-F12 3000 SW | 三通 | 承插 | 1'' X 1'' | 3000# | A182 F12 | 35 | EA |
| 5 | TEE | A182-F12 3000 SW | 三通 | 承插 | 3/4'' X 3/4'' | 3000# | A182 F12 | 20 | EA |
| TOTAL | 404 | EA | |||||||

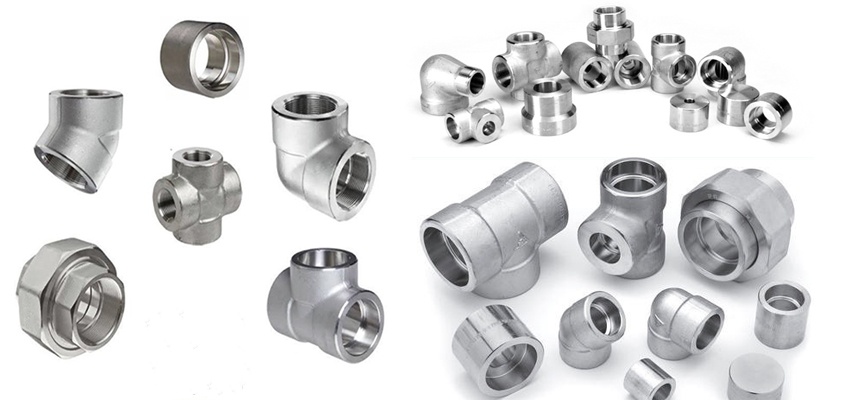

鍛制承插管件的規范和種類

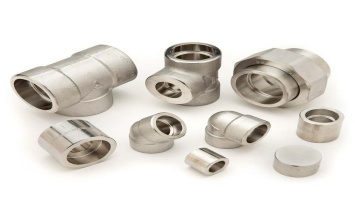

鍛制承插管件是眾多管件產品種類中的一種。這種管件通常用于小口徑高壓管道系統中。鍛制 承插管件主要是由圓鋼或鋼錠模壓鍛造毛坯成型，然后經車床機加工成型的一種高壓彎頭管道配件，它是通過將鋼管插入承插孔內進行焊接。承插管件常見得產品類別有：承插管帽，承插45度彎頭、承插90度彎頭、承插等徑四通、承插異徑四通、承插等徑三通、承插異徑三通，承插管箍、承插活接頭等。制造標準符合ASME B16.11/MSS SP-79/MSS SP-97/MSS SP-83等，材料包括碳鋼、合金鋼和不銹鋼。承插管件用途主要適用于石油化工、醫藥衛生、電力、航天、軍工、消防、冶金、造船、燃?xì)?、核電、及環境保護等要求承受壓力高的高壓管道、尺寸要求精密的設備及其他各種高壓領域。
Size: | 1/4″ to 4″ ( DN6 to DN100) |
Pressure Rating: | Class 3000, 6000, 9000 LBS |
Standard: | ASME B16.11, BS3799, MSS SP-79 / 83 / 85 / 97 |
Type: | Socket Weld Elbow,Tee,Cross,Cap,Coupling,Boss,Reducer Insert and Union. |
Carbon Steel | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
Alloy Steel | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
Stainless Steel | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
90度承插彎頭的尺寸和重量
ASME B16.11標準規定的鍛制承插彎頭包括90度和45度兩種類型。尺寸范圍從1/8英寸到4英寸；壓力分為三個等級：Class 3000, 6000 and 9000.
鍛制承插管件的壓力等級對應的與之配套使用的鋼管壁厚
連接形式 | 壓力等級 | 適配的管子壁厚等級 |
鍛制承插管件 | 3000 | Sch80、XS |
6000 | Sch160 | |
9000 | XXS |

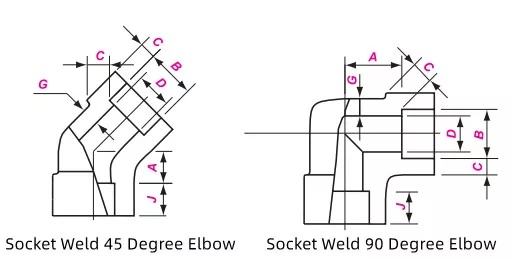

ASME B16.11 鍛制承插彎頭的尺寸
DN | NPS | B | G | C | |||||||
3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
ave | min | ave | min | ave | min | ||||||
6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.3 | 4.6 | 4.01 | - | - |
10 | 3/8 | 17.7 | 3.2 | 4.01 | - | 4.01 | 3.5 | 5.03 | 4.37 | - | - |
15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.9 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
25 | 1 | 34 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
32 | 1-1/4 | 42.8 | 4.85 | 6.35 | 9.7 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
40 | 1-1/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.8 | 12.7 | 11.12 |
50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.5 | 13.84 | 12.12 |
65 | 2-1/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.3 | - | - | - | - |
100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
注釋：
1）沿承插孔周邊的平均壁厚不應小于平均值，局部允許達到最小值。
2）考慮到管子外徑公差的原因，有的承插孔徑比B16.11規定略大。
3）當選用的接管尺寸與樣本的接管外徑與壁厚表規定不一致時，請?jiān)诓少徫募姓f明接管尺寸。
4）當產品為異徑時，其外形尺寸與管徑管件相同，異徑端的B、J、D按異徑端的尺寸加工。
5）雙承口管箍也可加工成同心異徑或偏心徑式。
6）管件也可按要求加工成承接焊和螺紋混合的連接形式。
重量表（KG）
NOMINAL SIZE | SW 90 DEGREE ELBOW | SW 45 DEGREE ELBOW | |||||
DN | NPS | 3000 | 6000 | 9000 | 3000 | 6000 | 9000 |
6 | 1/8 | 0.09 | 0.15 | - | 0.08 | 0.16 | - |
8 | 1/4 | 0.09 | 0.15 | - | 0.08 | 0.16 | - |
10 | 3/8 | 0.12 | 0.32 | - | 0.12 | 0.28 | |
15 | 1/2 | 0.26 | 0.4 | 0.85 | 0.22 | 0.3 | 0.78 |
20 | 3/4 | 0.35 | 0.65 | 1.48 | 0.28 | 0.72 | 1.25 |
25 | 1 | 0.52 | 1.25 | 2.2 | 0.55 | 0.9 | 1.85 |
32 | 1-1/4 | 0.85 | 1.4 | 2.9 | 0.71 | 1.15 | 2.62 |
40 | 1-1/2 | 1.05 | 2.35 | 3.5 | 0.89 | 1.9 | 3.45 |
50 | 2 | 1.75 | 2.96 | 4.35 | 1.3 | 2.95 | 5.8 |
65 | 2-1/2 | 2.8 | - | - | 2.68 | - | - |
80 | 3 | 4.6 | - | - | 4.9 | - | - |
100 | 4 | 9.6 | - | - | 8.8 | - | - |

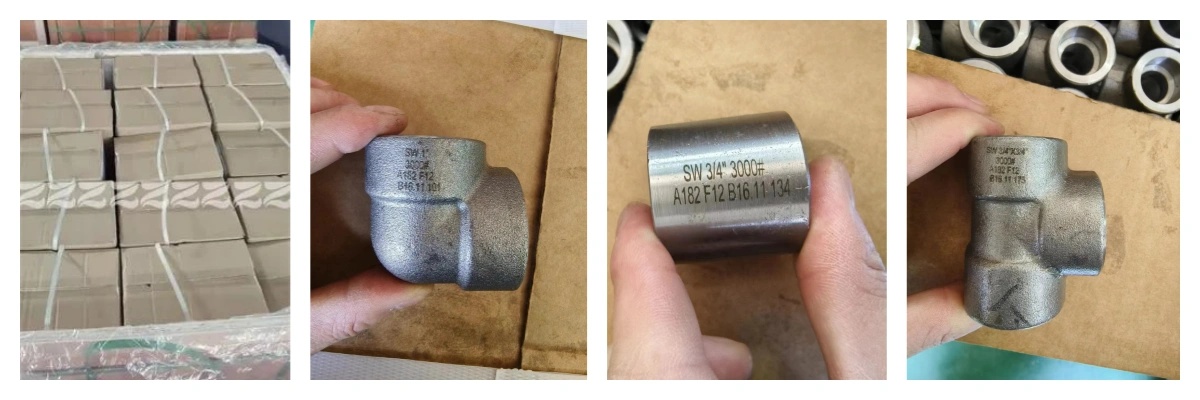

鍛制承插關鍵的包裝方式
由于鍛制承插管件的尺寸都小于4英寸，屬于小口徑高壓管件，因此包裝統一采用紙箱包裝。我們會在紙箱外貼上裝箱明細表以方便客戶查看每個包裝內的產品。數量多的情況下，我們會采用先裝紙箱然后再裝木箱的包裝方式，以確保運輸途中的產品安全。
