瀏覽數量： 247 作者： 本站編輯 發布時間： 2024-08-30 來源： 本站

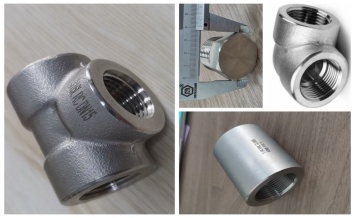

不銹鋼鍛制螺紋管件采用不銹鋼作為原材料，通過鍛造工藝制成，以螺紋形式連接管道。這種管件不僅具有不銹鋼的優良性能，如耐腐蝕、耐高溫、強度高等，還通過鍛造工藝提升了其機械性能。
不銹鋼鍛制螺紋管件廣泛應用于石油、化工、天然氣、給排水、食品飲料、制藥等領域。在這些領域中，它們被用作管道連接、分支、變徑等部件，確保流體在管道系統中的順暢傳輸。
ASME B16.11不銹鋼螺紋管件的規格
ASME B16.11是最常見的不銹鋼螺紋管件生產標準。該標準尺寸規格多樣，從1/8英寸到4英寸，壓力等級為2000#，3000#，6000#。這些特點確保了不同壓力環境下的管道系統的安全性和穩定性。
Size | 1/8″ to 4″ NPS |
Class | Class 2000, 3000, 6000 |
Standard | ASME B16.11,MSS SP-97，MSS SP-83， |
Stainless Steel | ASTM A182 F304/304L/304H, 316/316L, 321, 310S, 317, 347, 904L |
Application | Oil and Gas /Pipeline/Power Industries/Chemical Industries |
螺紋管件種類

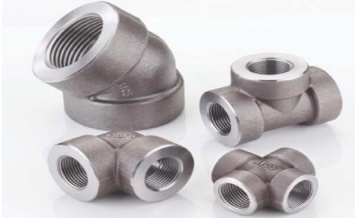

不銹鋼螺紋管件有很多種類包括不銹鋼螺紋彎頭，三通，四通，管帽，管箍，活接頭，六角短接，管塞，補芯，支管臺等。可以滿足不同規格的管道系統應用要求。

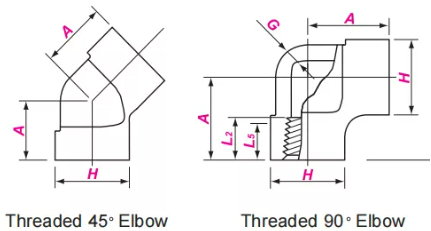

螺紋彎頭
螺紋彎頭是一種通過螺紋連接的管道彎頭，用于改變管路的流動方向。按照彎曲角度可分為45度螺紋彎頭和90度螺紋彎頭。
Nominal Size | Center-to-End | Outside Diameter of Band | Wall Thickness | Length of Thread | |||||||
DN | NPS | A | H | Gmin | L 5 min | L 2 min | |||||
90°Elbows | 45°Elbows | ||||||||||
3000 | 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | ||||
6 | 1/8 | 21 | 25 | 17 | 19 | 22 | 25 | 3.18 | 6.35 | 6.4 | 6.7 |
8 | 1/4 | 25 | 28 | 19 | 22 | 25 | 33 | 3.3 | 6.6 | 8.1 | 10.2 |
10 | 3/8 | 28 | 33 | 22 | 25 | 33 | 38 | 3.51 | 6.98 | 9.1 | 10.4 |
15 | 1/2 | 33 | 39 | 25 | 28 | 38 | 46 | 4.09 | 8.15 | 10.9 | 13.6 |
20 | 3/4 | 38 | 44 | 28 | 33 | 46 | 56 | 4.32 | 8.53 | 12.7 | 13.9 |
25 | 1 | 44 | 51 | 33 | 35 | 56 | 62 | 4.98 | 9.93 | 14.7 | 17.3 |
32 | 11/4 | 51 | 60 | 35 | 43 | 62 | 75 | 5.28 | 10.59 | 17 | 18 |
40 | 11/2 | 60 | 64 | 43 | 44 | 75 | 84 | 5.56 | 11.07 | 17.8 | 18.4 |
50 | 2 | 64 | 83 | 44 | 52 | 84 | 102 | 7.14 | 12.09 | 19 | 19.2 |
65 | 2/21 | 83 | 95 | 52 | 64 | 102 | 121 | 7.65 | 15.29 | 23.6 | 28.9 |
80 | 3 | 95 | 106 | 64 | 79 | 121 | 146 | 8.84 | 16.64 | 25.9 | 30.5 |
100 | 4 | 114 | 114 | 79 | 79 | 152 | 152 | 11.18 | 18.67 | 27.7 | 33 |
螺紋四通
螺紋四通是一種重要的工業用管道配件，其主要功能是對所經過的介質進行分流，是管道系統中不可或缺的重要組件之一。螺紋四通按端口尺寸可分為等徑螺紋四通和異徑螺紋四通。
DN | NPS | A | H | ||||
2000LB | 3000LB | 6000LB | 2000LB | 3000LB | 6000LB | ||
6 | 1/8 | 21 | 21 | 25 | 22 | 22 | 25 |
8 | 1/4 | 21 | 25 | 28 | 22 | 25 | 33 |
10 | 3/8 | 25 | 28 | 33 | 25 | 33 | 38 |
15 | 1/2 | 28 | 33 | 38 | 33 | 38 | 46 |
20 | 3/4 | 33 | 38 | 44 | 38 | 46 | 56 |
25 | 1 | 38 | 44 | 51 | 56 | 62 | 75 |
32 | 1 1/4 | 44 | 51 | 60 | 56 | 62 | 75 |
40 | 1 1/2 | 51 | 60 | 64 | 62 | 75 | 84 |
50 | 2 | 60 | 64 | 83 | 75 | 84 | 102 |
65 | 2 1/2 | 76 | 83 | 95 | 92 | 102 | 121 |
80 | 3 | 86 | 95 | 106 | 109 | 121 | 146 |
100 | 4 | 106 | 114 | 114 | 146 | 152 | 152 |

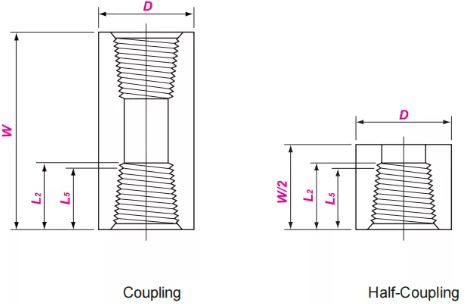

螺紋管箍
螺紋管箍是一種通過螺紋連接管道的管件，其主要作用是將兩根或多根管道緊密地連接在一起，確保管道系統的連續性和密封性。螺紋管箍可分為雙螺口管箍和單螺口管箍?jī)煞N類型。
DN | NPS | W | D | L 5 min | L 2 min | |
3000 & 6000 | 3000 | 6000 | ||||
6 | 1/8 | 32 | 16 | 22 | 6.4 | 6.7 |
8 | 1/4 | 35 | 19 | 25 | 8.1 | 10.2 |
10 | 3/8 | 38 | 22 | 32 | 9.1 | 10.4 |
15 | 1/2 | 48 | 28 | 38 | 10.9 | 13.6 |
20 | 3/4 | 51 | 35 | 44 | 12.7 | 13.9 |
25 | 1 | 60 | 44 | 57 | 14.7 | 17.3 |
32 | 1¼ | 67 | 57 | 64 | 17 | 18 |
40 | 1½ | 79 | 64 | 76 | 17.8 | 18.4 |
50 | 2 | 86 | 76 | 92 | 19 | 19.2 |
65 | 2½ | 92 | 92 | 108 | 23.6 | 28.9 |
80 | 3 | 108 | 108 | 127 | 25.9 | 30.5 |
100 | 4 | 121 | 140 | 159 | 27.7 | 33 |
螺紋管件的材質標準和等級
碳鋼
ASTM A105 / A105N
特點：耐腐蝕、承壓能力強、安裝方便
低溫鋼
ASTM A350 LF2 / LF3
特點：優異的耐低溫性能、良好的機械性能、耐腐蝕性和抗氫脆性
管線鋼
A694 F42 / 46 / 52 / 56 / 65 / 70
特點：較高的抗拉強度和韌性，原材料價格相對較低。
合金鋼
ASTM A182 F5 / F9 / F11 / F12 / F22 / F91 / F92
特點：優異的耐磨性能，能夠在高磨損環境下保持較長的使用壽命。
不銹鋼
A182 F304/304L/304H - F904L
特點：耐腐蝕性能、高強度、良好的耐高溫和耐低溫性能、非磁性、表面光潔度高、易于加工和安裝以及環保與可回收性。
化學成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | N |
ASTM A182 F304 | MIN | 8.00 | 18.00 | ||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.00 | 20.00 | 0.10 | |
ASTM A182 F304L | MIN | 8.00 | 18.00 | ||||||
MAX | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 13.00 | 20.00 | 0.10 | |
ASTM A182 F304H | MIN | 0.04 | 8.00 | 18.00 | |||||
MAX | 0.10 | 2.00 | 0.045 | 0.030 | 1.00 | 11.00 | 20.00 |
機械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % |
ASTM A182 F304 | 515 min | 205 min | 30 min |
ASTM A182 F304L | 485 min | 170 min | 30 min |
ASTM A182 F304H | 515 min | 205 min | 30 min |
雙相不銹鋼
A182 F51/53/55/60
特點：良好的焊接性能、較高的能量吸收能力。
化學成分
CHEMICAL | LIMITS | C | Mn | P | P | Si | Ni | Cr | Mo | N | Cu |
ASTM A182 F51 | MIN | 4.50 | 21.00 | 2.50 | 0.08 | ||||||
MAX | 0.03 | 2.00 | 0.030 | 1.030 | 1.00 | 6.50 | 23.00 | 3.50 | 0.20 | ||
ASTM A182 F53 | MIN | 6.00 | 24.00 | 3.00 | 0.24 | ||||||
MAX | 0.03 | 1.20 | 0.035 | 1.035 | 0.80 | 8.00 | 26.00 | 5.00 | 0.32 | 0.50 |
機械性能
MATERIAL | ASTM A182 F51 | ASTM A182 F53 |
T.S (MPA) | 620 min | 800 min |
Y.S (MPA) | 450 min | 550 min |
EL % | 25 min | 25 min |
R/A % | 45 min | 15 min |
HARDNESS | 310 max |

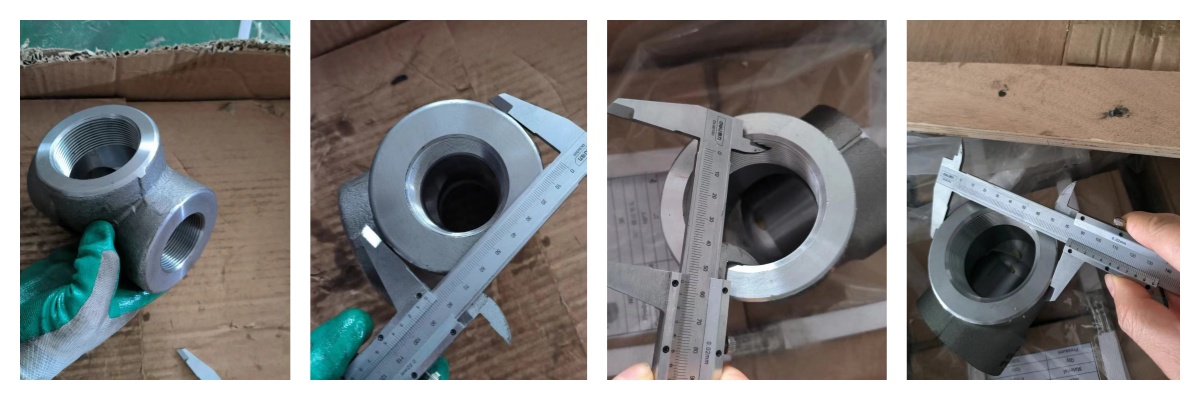

如何檢驗不銹鋼鍛制螺紋管件
表面檢測
測量尺寸

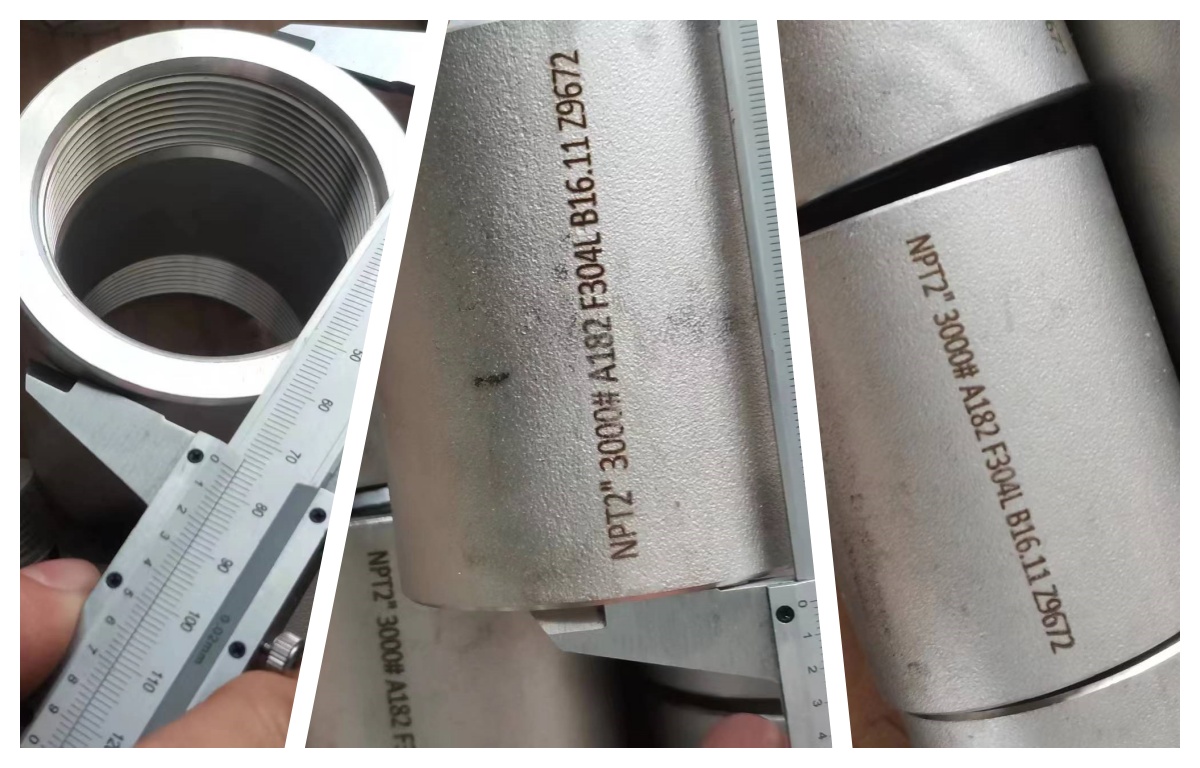

檢查標記

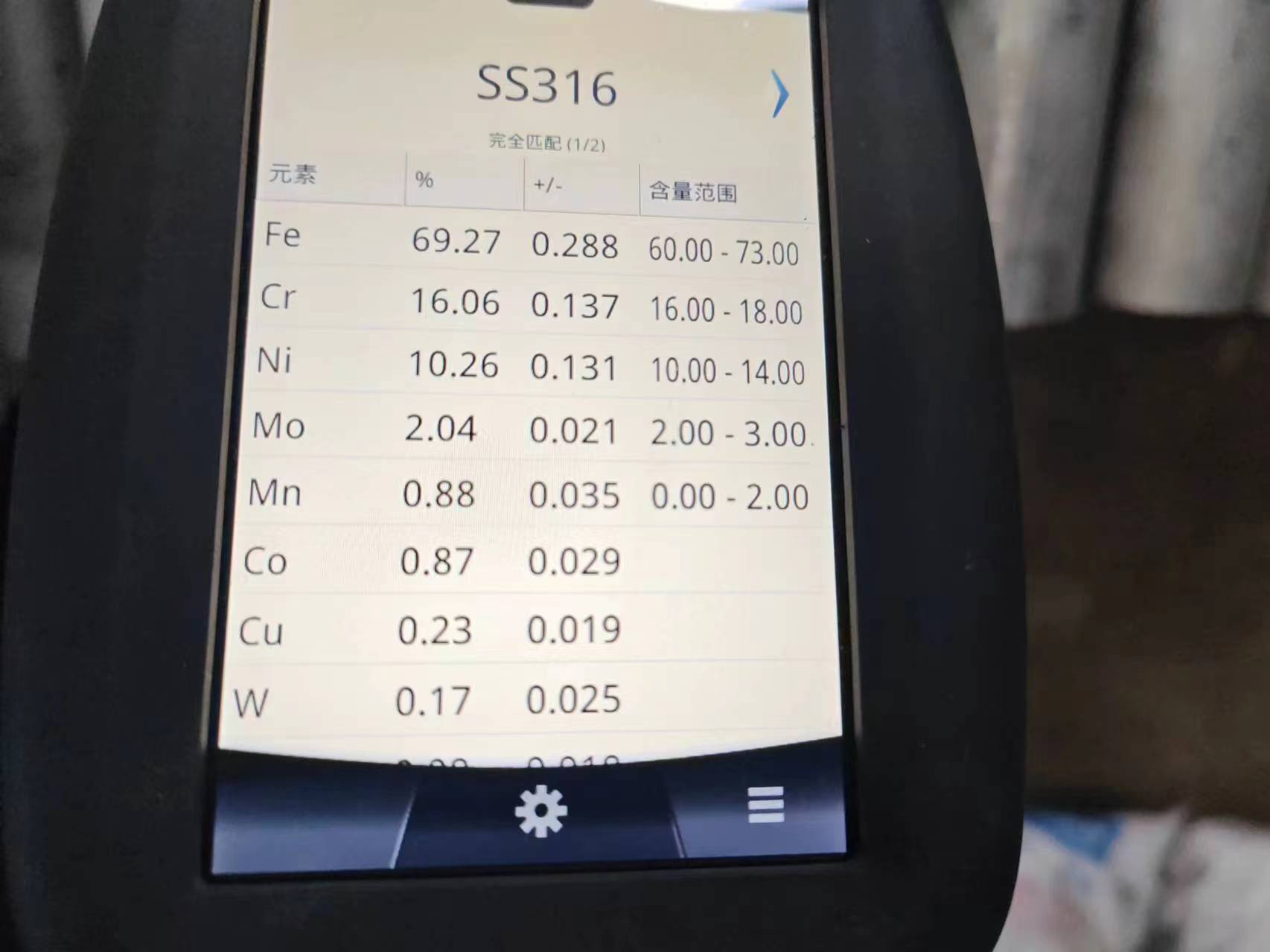

光譜檢測
包裝
不銹鋼鍛制螺紋管件的包裝是一個綜合性的過程，需要考慮到多個方面的因素。首先將管件按照規格和類型分類，分別裝入紙箱中，箱內空隙需填充防震材料，以增加保護層。然后，對紙箱進行封箱處理，使用膠帶牢固封口，并在箱外標注清晰的運輸標識和警示標志。為了保證運輸途中產品的安全，我們會為客戶定做木箱包裝。
