MSS SP-95 異徑短節有那些端口形式

在工業管道系統的設計與構建中，異徑短節作為實現不同管徑管道順暢連接的關鍵部件，其質量與性能直接影響著整個管道系統的穩定性和安全性。而遵循 MSS SP-95 標準生產的異徑短節，憑借嚴格的規范要求和卓越的產品品質，成為眾多行業的優選。

一、深入了解 MSS SP-95 標準

MSS SP-95 標準是由美國閥門及管件制造商標準化協會（MSS）制定的一項針對異徑短節等管件的重要標準，在全球工業領域具有廣泛的認可度和影響力。

1、規格范圍

MSS SP-95 標準規范涵蓋了公稱管徑從 NPS 1/8 到 NPS 12 (DN 6 到 DN 300) 的碳鋼和合金鋼 異徑短節（漸縮管）以及大管塞（Bull Plug）的尺寸、公差、表面質量、標志和材料。這些管件的端口可以加工成螺紋形式、坡口形式、平口形式、溝槽形式或上述任何形式的組合。

產品類型	同心和偏心異徑短節
尺寸范圍	1/4” - 12” / DN8 - DN300
厚度范圍	Sch 10 - Sch 160 / XXS
生產標準	MSS SP-95, SH/T3419
端口形式	平口（PE), 坡口（BE)，螺紋（THD)
螺紋形式	NPT, PT, BSPP, BSPT, PF
碳鋼	ASTM A105, 20#
低溫鋼	ASTM A350 LF2, 16Mn
管線鋼	ASTM A694 F42 / 46 / 56 / 60 / 65
合金鋼	ASTM A182 F11 / 12 / 5 / 9 / 91 / 92
不銹鋼	ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L
雙相不銹鋼	ASTM A182 F51, F53, F44

2、包含產品類型

異徑短節又可細分為同心異徑短節和偏心異徑短節：

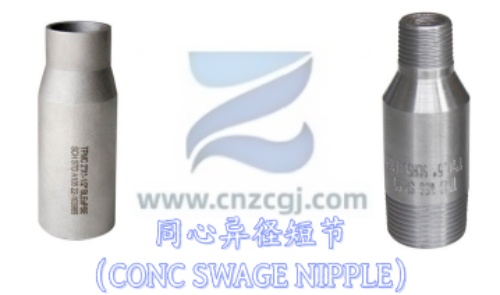

同心異徑短節：兩端管口的中心線重合，外形呈對稱圓錐臺狀，適用于垂直管道或?qū)α黧w流向無特殊要求的水平管道，能使流體平穩過渡，減少紊流現象。

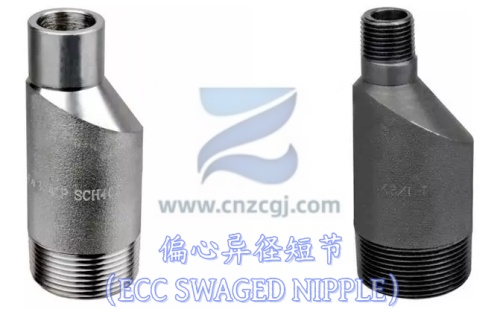

偏心異徑短節：兩端管口中心線存在偏心距，常見的是底部平齊或頂部平齊設計。底部平齊的偏心異徑短節常用于防止管道內積液，適用于泵的進口管道；頂部平齊的類型則可避免氣體積聚，在蒸汽管道系統中應用廣泛。

二、什么是異徑短節（漸縮管）

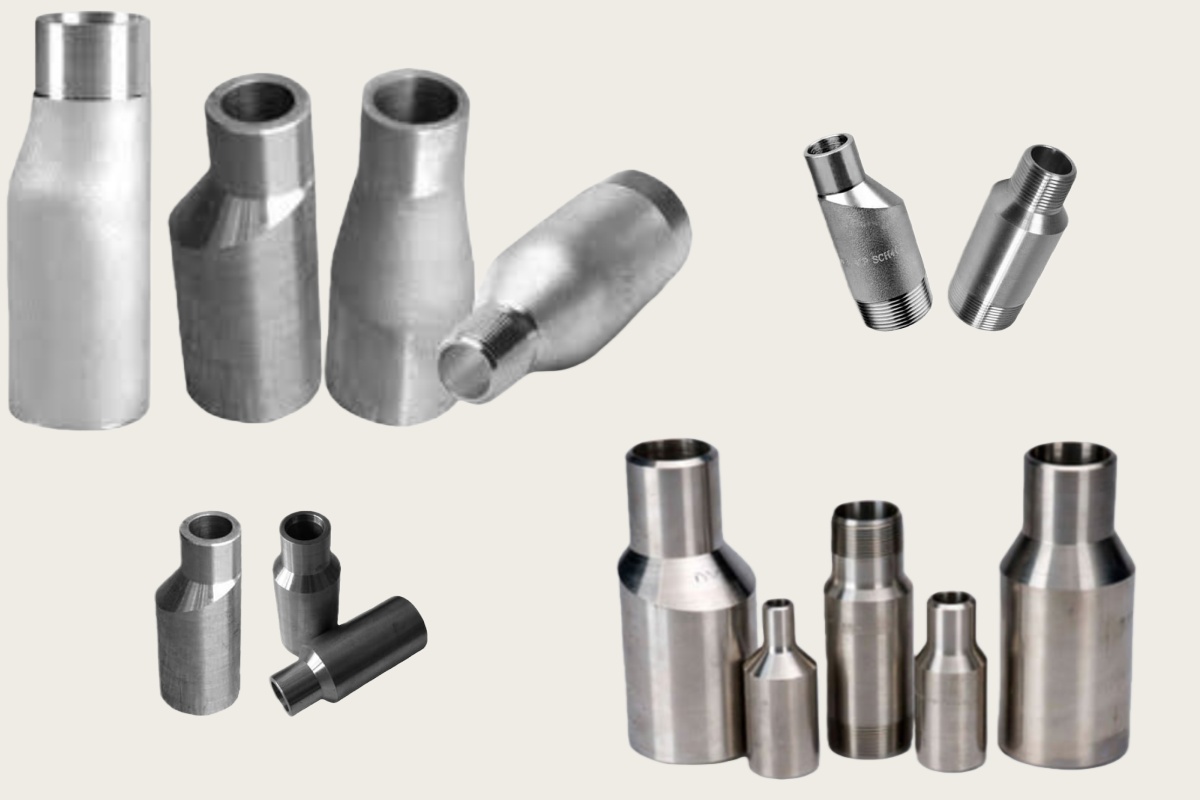

異徑短節，又稱漸縮管，是一種用于連接兩根不同管徑管道的管件。它的主要作用是實現管道管徑的平滑過渡，減少流體在管道內的阻力，保證流體的順暢輸送。與其他管道連接方式相比，異徑短節具有結構簡單、安裝方便、連接可靠等優點，在石油、化工、電力、冶金、給排水等眾多行業的管道系統中得到了廣泛應用。

（二）外觀特點

MSS SP-95 異徑短節外觀分為同心和偏心設計。兩端口徑尺寸不同，一端管徑較大，稱為大口端；另一端管徑較小，稱為小口端。根據不同的使用環境和設計需求，異徑短節的表面還可進行防腐處理，如鍍鋅、涂漆等，進一步提高產品的耐腐蝕性和使用壽命。

（三）主要用途

1.管道系統變徑連接：MSS SP-95 異徑短節通過其兩端不同的管徑設計，將大口端與大管徑管道連接，小口端與小管徑管道連接，確保管道系統的連續性和完整性。

2.流體輸送阻力降低：流體在流經異徑短節時，流速變化平穩，有效降低局部阻力，減少壓力損失，提高流體輸送效率，降低企業的生產成本。

3.設備與管道的連接適配：MSS SP-95 漸縮管可以作為設備與管道之間的連接橋梁，根據設備進出口管徑和管道管徑的差異，選擇合適規格的異徑短節，實現設備與管道的連接，保證生產過程的順利進行。

三、MSS SP-95 異徑短節的端口形式

MSS SP-95 異徑短節的端口形式多樣，以加工成螺紋形式、坡口形式、平口形式、溝槽形式或上述任何形式的組合。不同的端口形式適用于不同的連接方式和使用場景，用戶可以根據實際需求進行選擇。

1、兩端坡口（Bevel of Both Ends, BBE）

兩端坡口形式的 MSS SP-95 異徑短節，端口均加工為特定角度的坡口面，在與管道焊接時，提高焊接強度與密封性，適用于高壓、高溫及對連接可靠性要求高的管道系統。

2、兩端平口（Plain of Both Ends, PBE）

通常配合焊接或特殊連接件使用，常用于對端口結構簡單、安裝空間有限的管道場景。

3、兩端螺紋（Thread of Both Ends, TBE）

該類型異徑短節在端口內壁或外壁加工有螺紋，通過螺紋與管道或帶螺紋管件相連，具備安裝拆卸便捷、無需焊接設備的優勢。使用時需注意匹配公制、英制、美制等不同螺紋規格。

4、大端坡口小端平口（Bevel of Large End / Plain of Small End, BLE/PSE）

大端為坡口設計，便于與主管道焊接，增強連接強度；小端為平口，可適配特定的連接方式或小型管件，適用于管道直徑變化且對連接性能有差異化要求的場景。

5、大端坡口小端螺紋（Bevel of Large End / Thread of Small End, BLE/TSE）

大端坡口便于焊接，保障與主管道的牢固連接；小端螺紋方便與小型帶螺紋管件快速安裝，兼顧高強度焊接與靈活連接需求，常用于工業管道系統中不同連接方式的過渡部位。

6、大端平口小端螺紋（Plain of Large End / Thread of Small End, PLE/TSE）

大端平口可通過焊接或特殊連接件固定，小端螺紋便于與小型管件快速裝配，適用于管道末端需頻繁拆裝的場景，如設備進出口的管道連接。

7、大端平口小端坡口（Plain of Large End / Bevel of Small End, PLE/BSE）

大端平口適配多種連接方式，小端坡口設計則保證與小型管道焊接時的連接強度，常用于管道變徑處且小端需穩定焊接的工況。

8、大端螺紋小端坡口（Thread of Large End / Bevel of Small End, TLE/BSE）

大端螺紋便于與大型帶螺紋管件快速連接，小端坡口確保與小型管道焊接的可靠性，適用于不同規格管道的過渡連接，滿足復雜工況下的安裝需求。

9、大端螺紋小端平口（Thread of Large End / Plane of Small End, TLE/PSE）

大端螺紋方便與大型管件快速裝配，小端平口可通過焊接或其他方式與小型管道相連，適用于管道系統中需要頻繁拆裝與穩定連接結合的部位。

四、MSS SP-95 異徑短節的應用范圍

憑借其優異的性能和多樣化的端口形式，MSS SP-95 異徑短節在眾多行業中都有著廣泛的應用。

1、石油化工行業

在高溫、高壓、強腐蝕介質輸送的石油化工行業，MSS SP-95 異徑短節以高強度與密封性，保障油田、煉油廠等管道連接安全。

2、電力行業

面對火電、核電高溫高壓管道系統，MSS SP-95 漸縮管確保鍋爐、汽輪機等設備間蒸汽輸送穩定。

3、冶金行業

冶金冶煉中，其憑借耐磨耐高溫特性，勝任高溫熔渣、金屬溶液等特殊介質管道連接。

4、給排水行業

城市及工業給排水工程里，因安裝便捷、密封性好，實現主管道與支管的順暢連接。

5、其他行業

MSS SP-95 異徑短節廣泛應用于造船、航空航天等領域，為造船提供管路適配方案，在食品醫藥行業保障管道清潔無污染。
