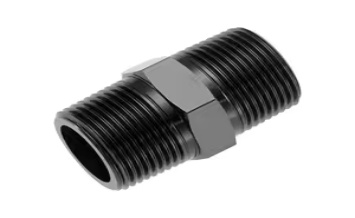

ASTM A105 六角短節是一種由碳鋼材料制成的管件。它的形狀為短管狀，兩端通常具有內螺紋或外螺紋，并且其外輪廓呈六角形。其六角形的外形結構，相比于圓形管件，在安裝時能夠提供更好的扭矩傳遞，防止在擰緊或松開過程中管件打滑。
碳鋼六角短節可用于連接不同規格的管道，或者在管道系統的局部維修和改造時作為臨時的連接部件。因此在石油、化工、電力等工業領域的管道系統中，碳鋼六角短節被廣泛應用。
ASTM A105 六角短節的規格

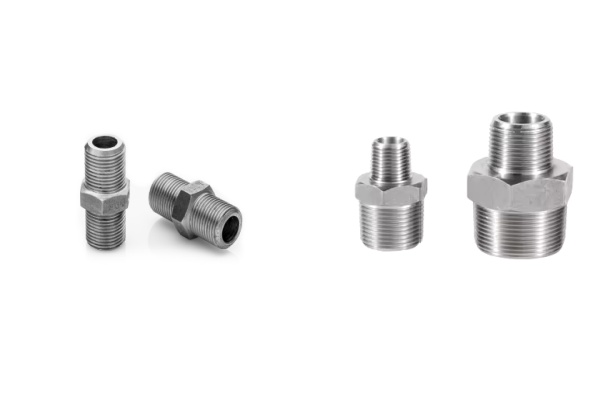

Types | Equal and Reducing Hex Nipple |
Thread | NPT, PT, BSPP, BSPT, PF |
Stardard | ASME B16.11 / BS3799 / EN10241 |
Material | Carbon Steel ASTM A105 |
ASTM A105 材質的化學成分
CHEMICAL | LIMITS | C | Mn | P | S | Si | Cu | Ni | Cr | Mo | V |
ASTM A105 | MIN | 0.60 | 0.10 | ||||||||
MAX | 0.35 | 1.05 | 0.035 | 0.040 | 0.35 | 0.40 | 0.40 | 0.30 | 0.12 | 0.08 |
碳是決定鋼材強度的主要元素之一。在這個含量范圍內，A105 鋼能夠獲得較好的強度和韌性平衡。
ASTM A105 材質的機械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % | HARDNESS |
ASTM A105 | 485 min | 250 min | 22 min | 30 min | 197 max |
A105 的伸長率通常不低于22%。伸長率反映了材料在拉伸試驗中的塑性變形能力。較高的伸長率意味著材料在受到外力拉伸時能夠發生較大的變形而不斷裂。

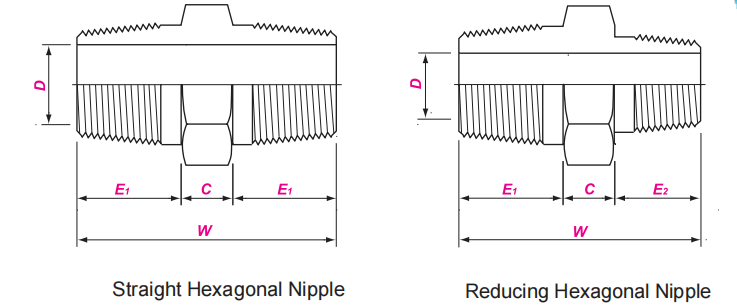

六角短節的尺寸
ASTM A105 六角短節的尺寸范圍由ANSI / ASME B16.11 標準涵蓋了尺寸為 1/8”到4”和壓力為class2000，3000，6000的工廠制造的承插焊和螺紋連接的鍛造管件的額定值、尺寸、公差、標記和材料要求。
DN | NPS | C nom | E 1 nom | E 2 nom | W | D | |
Sch80 | Sch160 | ||||||
6 | 1/8 | 6 | 10 | - | 26 | 5 | 4 |
8 | 1/4 | 6 | 15 | - | 36 | 7 | 6 |
8×6 | 1/4×1/8 | 6 | 15 | 10 | 31 | 5 | 4 |
10 | 3/8 | 8 | 16 | - | 40 | 10 | 8 |
10×8 | 3/8×1/4 | 8 | 16 | 15 | 39 | 7 | 6 |
15 | 1/2 | 8 | 20 | - | 48 | 13 | 10 |
15×10 | 1/2×3/8 | 8 | 20 | 16 | 44 | 10 | 8 |
15×8 | 1/2×1/4 | 8 | 20 | 15 | 43 | 7 | 6 |
20 | 3/4 | 10 | 21 | - | 52 | 18 | 14 |
20×15 | 3/4×1/2 | 10 | 21 | 20 | 51 | 13 | 10 |
20×10 | 3/4×3/8 | 10 | 21 | 16 | 47 | 10 | 8 |
25 | 1 | 10 | 25 | - | 60 | 23 | 19 |
25×20 | 1×3/4 | 10 | 25 | 21 | 56 | 18 | 14 |
25×15 | 1×1/2 | 10 | 25 | 20 | 55 | 13 | 10 |
32 | 1-1/4 | 12 | 25 | - | 62 | 31 | 28 |
32×25 | 1-1/4 × 1 | 12 | 25 | 25 | 62 | 23 | 19 |
32×20 | 1-1/4×3/4 | 12 | 25 | 21 | 58 | 18 | 14 |
32×15 | 1-1/4×1/2 | 12 | 25 | 20 | 57 | 13 | 10 |
40 | 1-1/2 | 16 | 26 | - | 68 | 36 | 32 |
40×32 | 1-1/2 x 1-1/4 | 16 | 26 | 25 | 67 | 31 | 28 |
40×25 | 1-1/2 x 1 | 16 | 26 | 25 | 67 | 23 | 19 |
40×20 | 1-1/2 x 3/4 | 16 | 26 | 21 | 63 | 18 | 14 |
40×15 | 1-1/2×1/2 | 16 | 26 | 20 | 62 | 13 | 10 |
50 | 2 | 18 | 27 | - | 72 | 47 | 40 |
50×40 | 2×1-1/2 | 18 | 27 | 26 | 71 | 36 | 32 |
50×32 | 2×1-1/4 | 18 | 27 | 25 | 70 | 31 | 28 |
50×25 | 2×1 | 18 | 27 | 25 | 70 | 23 | 19 |
50×20 | 2×3/4 | 18 | 27 | 21 | 66 | 18 | 14 |
50×15 | 2×1/2 | 18 | 27 | 20 | 65 | 13 | 10 |
65 | 2-1/2 | 20 | 38 | - | 96 | 57 | 51 |
65×50 | 2-1/2×2 | 20 | 38 | 27 | 85 | 47 | 40 |
65×40 | 2-1/2×1-1/2 | 20 | 38 | 26 | 84 | 36 | 32 |
65×32 | 2-1/2×1-1/4 | 20 | 38 | 25 | 83 | 31 | 28 |
65×25 | 2-1/2x1 | 20 | 38 | 25 | 83 | 23 | 19 |
65×20 | 2-1/2×3/4 | 20 | 38 | 21 | 79 | 18 | 14 |
80 | 3 | 20 | 40 | - | 100 | 70 | 63 |
80×65 | 3×2-1/2 | 20 | 40 | 38 | 98 | 57 | 51 |
80×50 | 3×2 | 20 | 40 | 27 | 87 | 47 | 40 |
80×40 | 3×1-1/2 | 20 | 40 | 26 | 86 | 36 | 32 |
80×32 | 3×1-1/4 | 20 | 40 | 25 | 85 | 31 | 28 |
80×25 | 3×1 | 20 | 40 | 25 | 85 | 23 | 19 |
螺紋短節的公差
公稱尺寸 | 六角短節 | 螺紋短節 | |||
DN | NPS | w | D | L | |
620 | 1/8 3/4 | ±1.6 | 0 |
±1.6 | |
2580 | 13 | ±1.6 | 0 |
±1.6 | |
90300 | 31/2~ 12 | - | - |
±1.6 | |
| Note: | ||||

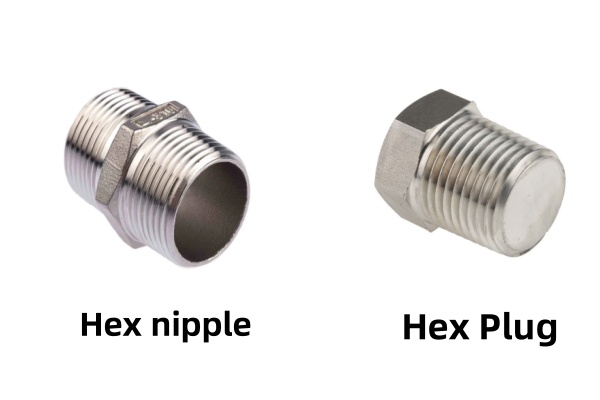

六角短節和六角管塞的對比
六角短節
六角短節為短管狀結構，其兩端通常帶有螺紋（內螺紋或外螺紋），整體形狀類似一個短的六角形柱體，中間為空心部分。在管道系統中，ASTM A105 六角短節可以連接兩根管道。它可以通過一端的外螺紋與一根管道的內螺紋連接，另一端的內螺紋與另一根管道的外螺紋連接，實現管道的過渡連接。
六角管塞
六角管塞的一端為六角形頭部，方便使用工具進行操作，另一端為封閉的形狀，整體呈實心結構。它主要用于堵塞管道的開口端，防止管道內的介質泄漏或者防止外界雜質進入管道內部。在化工生產中，當某些管道在特定生產階段不需要使用或者需要進行維護時，六角管塞可以堵塞管道末端。
