TOE/TBE 螺紋短節是一種短管狀的管件，主要用于連接管道、閥門、設備等部件，起到延長管道、變徑連接或者便于安裝維修等作用。它通常由金屬材料制成，如碳鋼、不銹鋼等，以滿足不同的工程需求，例如在化工、石油、天然氣、電力等行業的管道系統中廣泛應用。
在各種工業管道系統和建筑給排水管道系統中，螺紋短節是連接兩根管道的常用管件。例如在天然氣輸送管道的鋪設中，由于管道長度的限制或者安裝現場的實際情況，需要將多段管道連接起來，螺紋短節就可以作為連接部件，將相鄰的管道牢固地連接在一起，保證天然氣的安全輸送。當現有的管道長度不足以滿足工程需求時，可以使用螺紋短節來延長管道。
TOE/TBE 螺紋短節的規格
Diameter | 1/8″, 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″, 4″ |
Thickness | STD, SCH 40, SCH 80, SCH 160, XXS |
End Type | TBE, TOE, Male, Female |
Thread Type | NPT, BSPP, BSPT, PF, PT |
Surface | Anti-rust Oil, Galvanized or PE Coated . |
Carbon Steel | ASTM A105, A694 F52, F60, F65, F70, A350 LF2, LF3 |
Alloy Steel: | ASTM A182 F1, F5, F9, F11, F12, F22, F91 |
Stainless Steel | ASTM A182 F304/304L, F304H, F316/316L, F310, F317, F321 |
Duplex Steel | ASTM A182 F51, F53, F55, F60 |

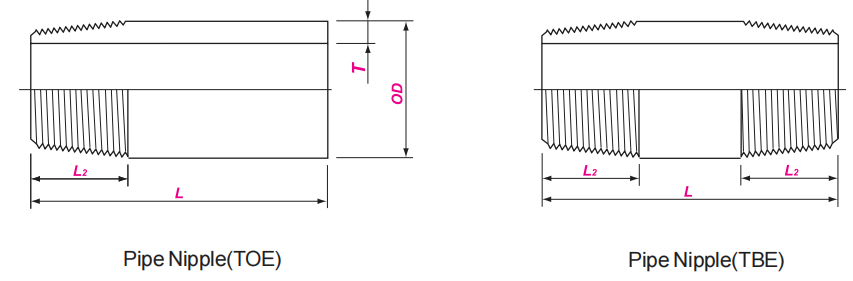

ASTM A733 螺紋短節的尺寸
Nominal Size | OD of Pipes | Lengths of Thread | Wall of pipes | Pipe Nipple Lengths | |||
DN | NPS | OD | L 2 min | T | L | ||
Ⅰ | Ⅱ | Ⅲ | |||||
6 | 1/8 | 10.3 | 6.7 | STD,XS Sch40,Sch80 | 50 | 75 | 100 |
8 | 1/4 | 13.7 | 10.2 | ||||
10 | 3/8 | 17.1 | 10.4 | ||||
15 | 1/2 | 21.3 | 13.6 | STD,XS Sch40,Sch80 | 50 | 75 | 100 |
50 | 3/4 | 26.7 | 13.9 | ||||
25 | 1 | 33.4 | 17.3 | ||||
32 | 11/4 | 42.2 | 18.0 | STD,XS Sch40,Sch80 | 75 | 100 | 150 |
40 | 11/2 | 48.3 | 18.4 | ||||
50 | 2 | 60.3 | 19.2 | ||||
65 | 21/2 | 73.0 | 28.9 | STD,XS Sch40,Sch80 | 100 | 150 | 200 |
80 | 3 | 88.9 | 30.5 | ||||
90 | 31/2 | 101.6 | 31.8 | ||||
100 | 4 | 114.3 | 33.0 | STD,XS Sch40,Sch80 | 100 | 150 | 200 |
125 | 5 | 141.3 | 35.7 | ||||
150 | 6 | 168.3 | 38.4 | ||||
200 | 8 | 219.1 | 43.5 | STD,XS Sch40,Sch80 | 150 | 200 | 250 |
250 | 10 | 273.0 | 48.9 | ||||
300 | 12 | 323.8 | 54.0 | ||||
螺紋短節的分類有哪些
單頭螺紋短節
單頭螺紋短節僅在一端加工有螺紋，另一端為平面或承口，用于連接單端需要螺紋連接的管道。這種結構使得它在管道系統中有特定的連接用途。例如，當需要將一個帶有內螺紋接口的設備連接到管道上時，單頭螺紋短節的無螺紋端可以與管道焊接或采用其他連接方式，而有螺紋端則與設備的內螺紋接口進行螺紋連接。
在石油化工行業的小型工藝流程管道中，如果有一個需要定期更換濾芯的過濾器，過濾器的進口和出口為內螺紋接口。此時，可以使用單頭螺紋短節將過濾器與管道連接起來。單頭螺紋短節的無螺紋端與管道焊接，確保連接的牢固性，而有螺紋端與過濾器的內螺紋接口連接，方便過濾器的拆卸和更換。
雙頭螺紋短節
雙頭螺紋短節兩端均具有螺紋，可以連接兩端都需要螺紋連接的管道或管件。這使得它在管道連接中具有更高的靈活性。雙頭螺紋短節可以直接用于連接兩根帶有外螺紋的管道，或者用于連接一個帶有外螺紋的管道和一個帶有內螺紋的設備或管件。
在天然氣輸送管道系統中，當需要連接兩根帶有外螺紋的短管道時，可以使用雙頭螺紋短節。將雙頭螺紋短節的一端與一根管道的外螺紋連接，另一端與另一根管道的外螺紋連接，通過螺紋擰緊實現管道的連接，確保天然氣的密封輸送。
如何檢驗螺紋短節

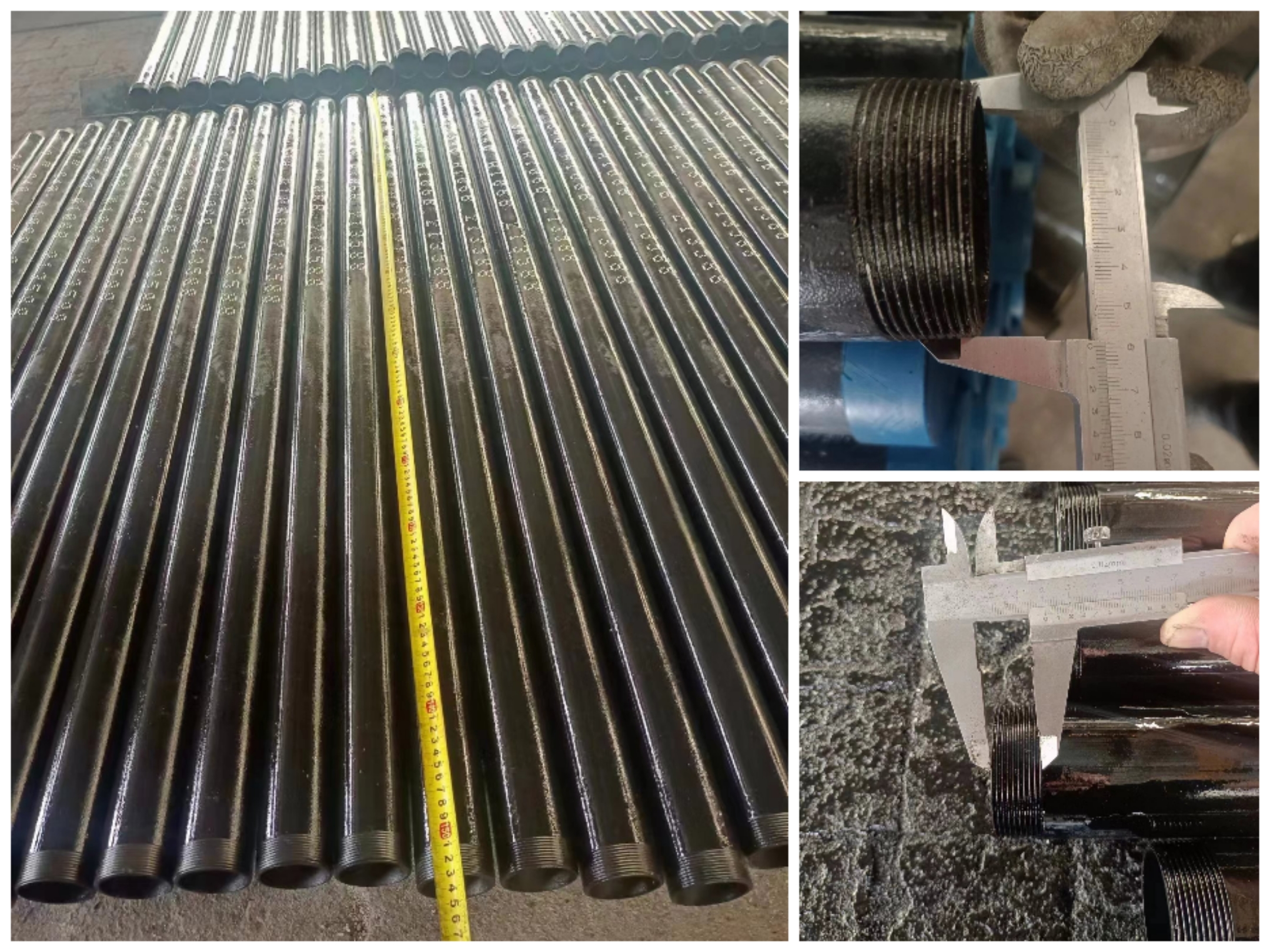

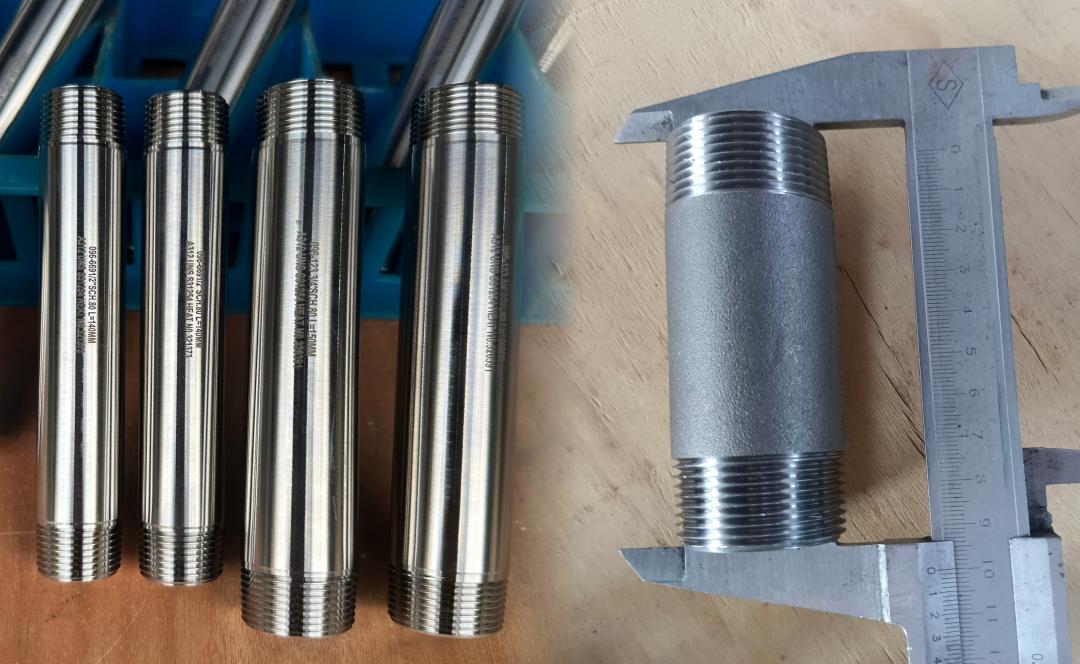

對于TOE/TBE 螺紋短節的檢測，首先使用游標卡尺或數顯卡尺直接測量螺紋短節的長度。然后進行管徑和壁厚檢測，準確的管徑和壁厚是保證螺紋短節強度和與其他管件適配性的關鍵。對于外螺紋短節的外徑，使用外徑千分尺進行測量。將千分尺的測量砧和測微螺桿與短節的外徑表面接觸，讀取數值并與標準規格進行比較。

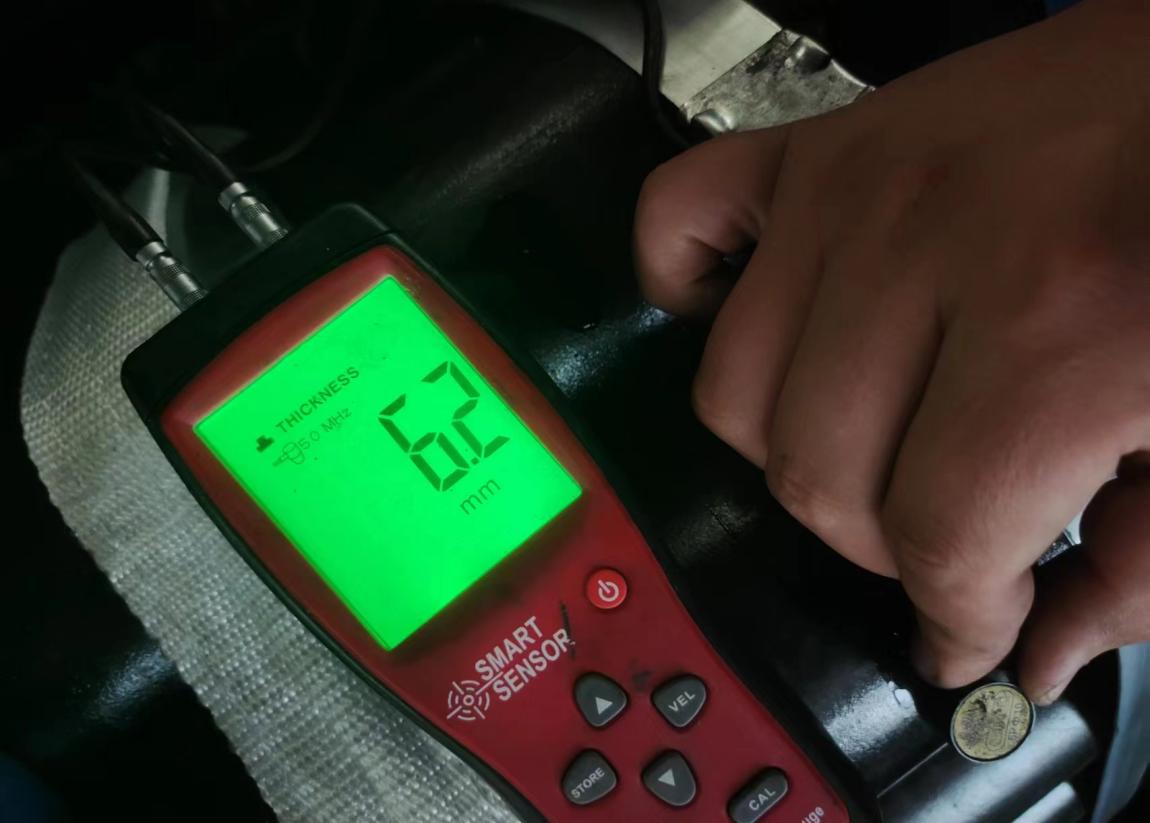

超聲波測厚儀測量壁厚：超聲波測厚儀通過發射和接收超聲波信號來測量螺紋短節的壁厚。將測厚儀的探頭與短節的管壁垂直放置，儀器會根據超聲波在管壁內的傳播時間計算出壁厚。
包裝的注意事項

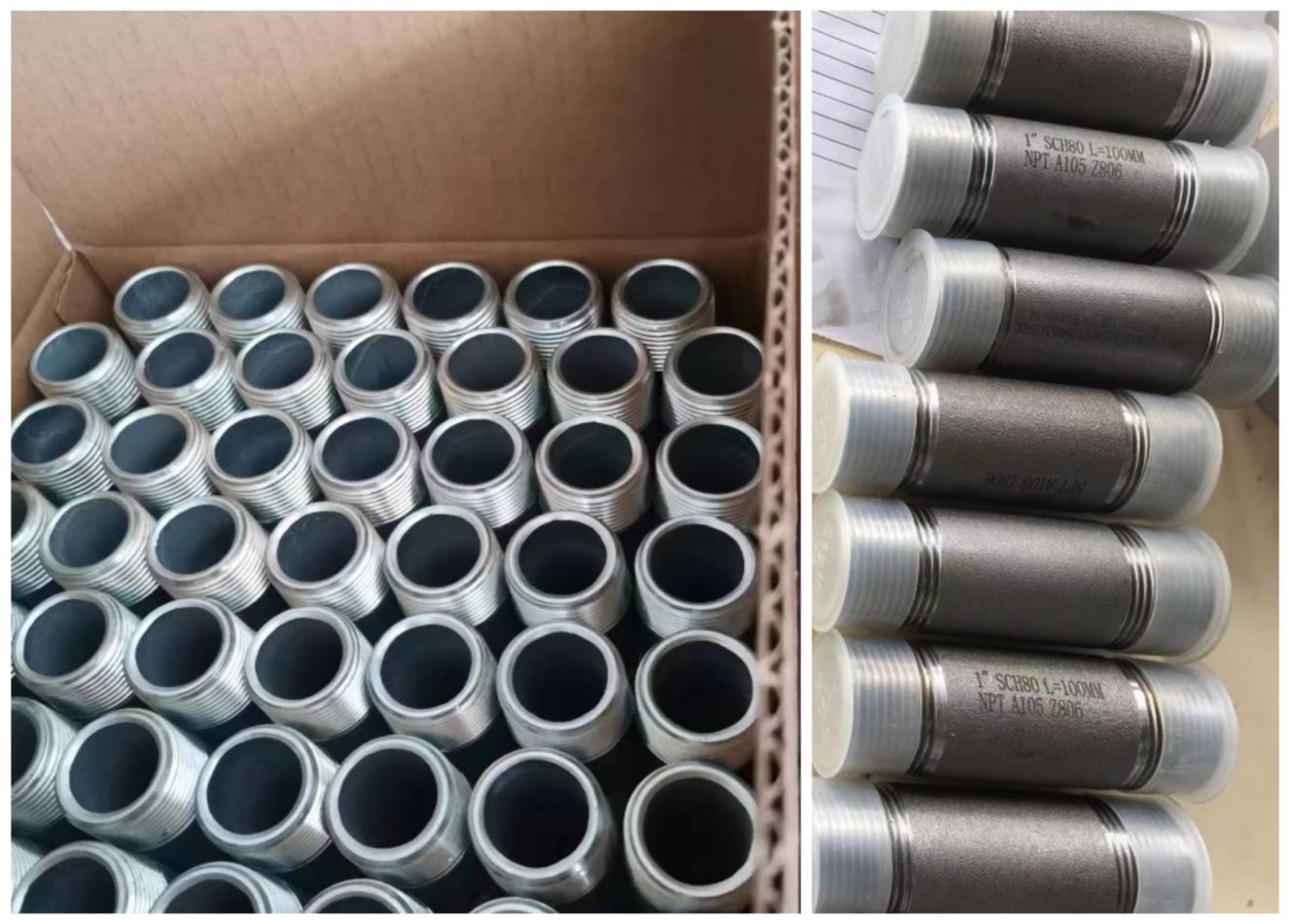

TOE/TBE 螺紋短節在包裝時應特別注意保護，避免與尖銳物體接觸，防止劃傷或碰傷。因此我們用塑料管帽來保護有螺紋的端口。
塑料薄膜是螺紋短節包裝中常用的材料之一。它具有良好的柔韌性和防潮性。對于一些小型的螺紋短節，特別是在相對清潔、干燥的環境下使用的短節，塑料薄膜可以提供基本的防護。
我們會選用高強度、抗壓、抗撕裂的紙箱，確保紙箱能夠承受螺紋短節的重量和運輸過程中的沖擊力。
