不銹鋼短節的類型介紹

           不銹鋼短節是一種管道連接中經常用到的配件，它多采用焊接或螺紋形式連接管道。不銹鋼短節有多種類型可供選擇，其結構簡單，體積小，可以方便地安裝在各種管道和設備中，并且具有良好的密封性能，可以有效地防止流體泄漏。不銹鋼短節可以滿足不同管道設計的需求，常見的不銹鋼短節類型有螺紋短節，異徑短節（漸縮管），六角短節。

         一、螺紋短節：螺紋短節分為單頭螺紋短節和雙頭螺紋短節。

            一端外螺紋另一端平口或坡口的短節稱為單頭螺紋短節；兩端均為外螺紋的短節稱為雙頭螺紋短節。螺紋短節是不銹鋼短節類型中比較重要的一種，在管道應用中，螺紋短節安裝和拆卸比都較方便，并且有多種規格可供選擇，同時又可以承受較高的壓力，適用于各種高壓流體管道和設備，可以滿足不同管道和設備的需求，因此性價比較高；在外觀上，螺紋短節保其表面平整、無裂紋、無明顯的氣孔和夾雜物等缺陷，經久耐用。因此被廣泛應用于各種管道和設備的連接。對應的生產標準為ASTM A733。



單頭螺紋短節

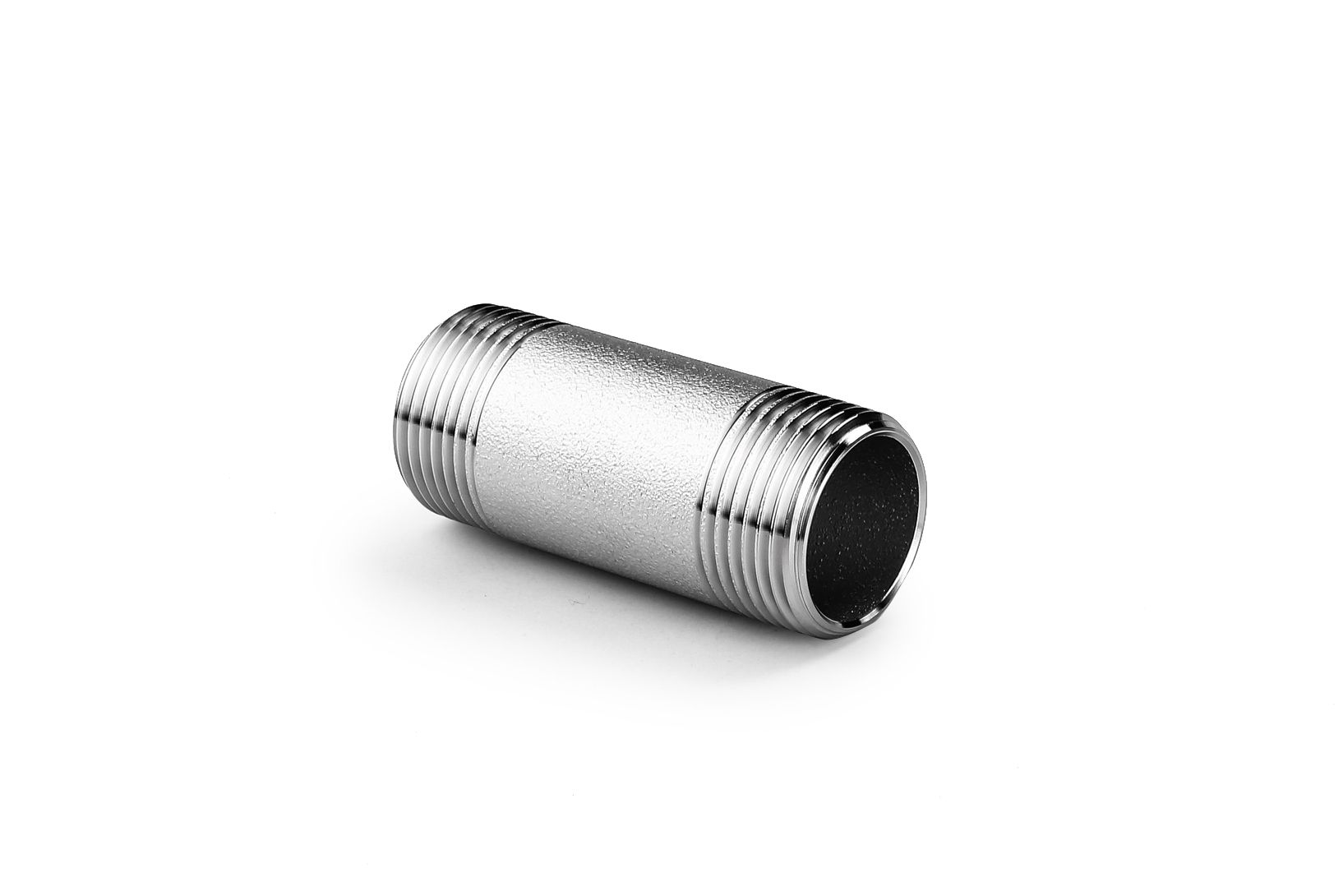

雙頭螺紋短節

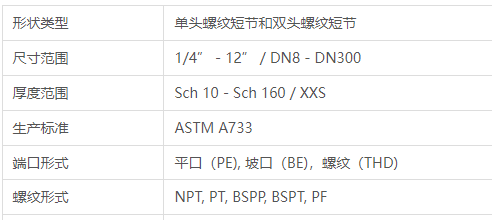

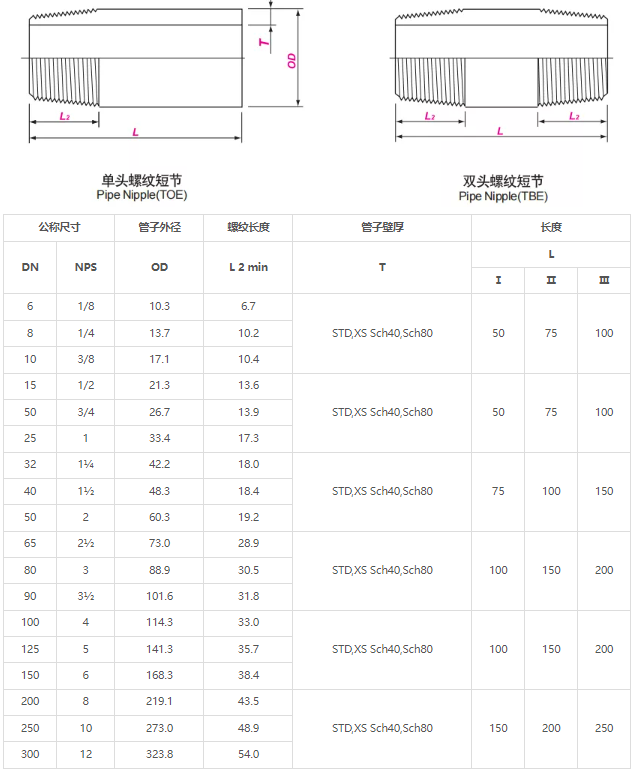

螺紋短節參數表：

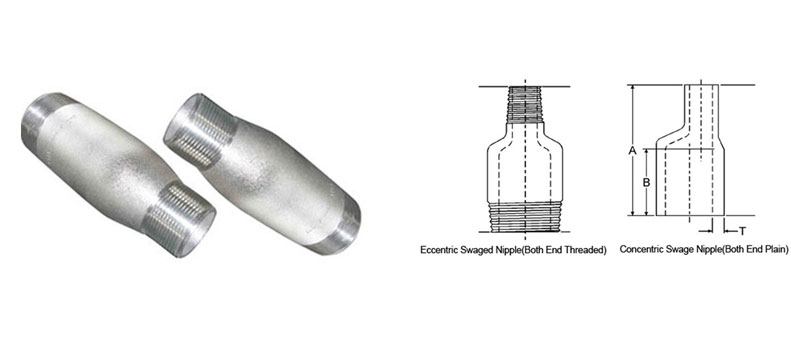

          二、異徑短節（漸縮管）：異徑短節又稱其為漸縮管，分為同心和偏心兩種類型。

             同心異徑短節英文 Concentric Swaged Nipple. 偏心異徑短節英文Eccentric Swaged Nipple，連接形式可以分為對焊和螺紋連接，可以方便地連接兩個直徑不同的管道，調節管徑和連接管路；并且可以減少管道系統中的壓力損失和流阻，同時也可避免管道傳輸過程中的漏水和滲漏。異徑短節的設計簡單，安裝和維護方便，可以節省大量的時間和人力成本，因此異徑短節是不銹鋼短節類型中，應用比較廣泛的一種。對應生產標準美標 MSS SP-95， 石化標準 SH/T3419。

同心異徑短節

偏心異徑短節

             異徑短節的端口形式：

             Bevel of Both Ends (BBE)（兩端坡口）

             Plain of Both Ends (PBE)（兩端平口）

             Thread of Both Ends (TBE)（兩端螺紋）

             Bevel of Large End / Plain of Small End ( BLE/PSE)（大端坡口小端平口）

             Bevel of Large End / Thread of Small End ( BLE/TSE)（大端坡口小端螺紋）

             Plain of Large End / Thread of Small End ( PLE/TSE)（大端平口小端螺紋）

             Plain of Large End / Bevel of Small End ( PLE/BSE)（大端平口小端坡口）

             Thread of Large End / Bevel of Small End ( TLE/BSE)（大端螺紋小端坡口）

             Thread of Large End / Plane of Small End ( TSE/PSE)（大端螺紋小端平口）

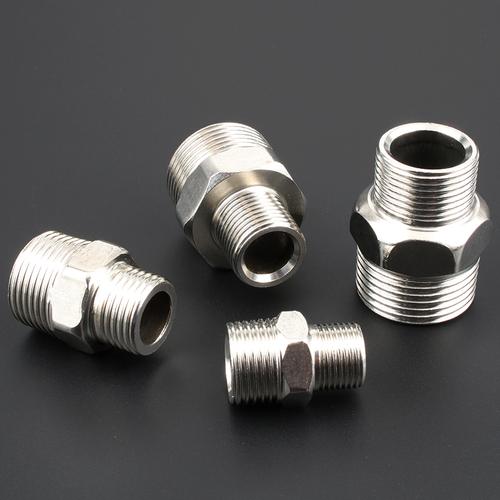

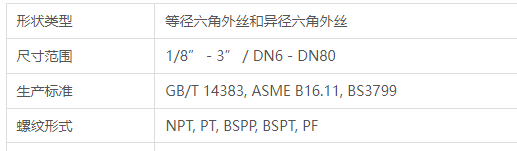

         三、六角短節：常見的有等徑六角短節和異徑六角短節。

           六角短節是不銹鋼短節中比較特殊的一種類型，其具有六角形結構，這使得它具有高強度和抗扭能力。同時，其外螺紋設計可以方便地與其他管道或設備進行連接，確保報道之間連接的緊密性和穩定性，從而防止流體或氣體泄漏。此外，不銹鋼材質的耐腐蝕性和抗磨損性也較強，可以在多種惡劣環境下保持良好性能。因此六角短節經常被應用于工業管道和精密儀器當中。六角短節一般按照GB/T 14383和ASME 16.11生產標準生產以及BS3799標準生產。

          四、常見的不銹鋼短節材質

          不銹鋼短節具有耐腐蝕、高強度、不易變形等優點，以滿足不同使用場合和要求。

          1、SS304：具有良好的耐腐蝕性和加工性能，廣泛用于食品、化工、醫療器械等領域。

          2、SS316：含有鉬元素，具有更好的耐腐蝕性和高溫性能，適用于海洋、化學等強腐蝕環境。

          3、SS316L：是316不銹鋼的低碳版，具有更好的加工性能和焊接性能，適用于對耐腐蝕性要求較高的場合。

          4、SS321：含有鈦元素，具有較好的耐腐蝕性和高溫性能，適用于高溫環境。

          5、SS347：含有鈮元素，具有較好的耐腐蝕性和高溫性能，適用于高溫和強腐蝕環境。

          除了以上幾種常見的不銹鋼材質外，還有雙相不銹鋼、超級雙相不銹鋼等特殊不銹鋼材質，適用于更廣泛的使用范圍。在選擇不銹鋼短節時，需要根據具體的使用環境、耐腐蝕性要求和加工工藝等因素來選擇合適的材質。
