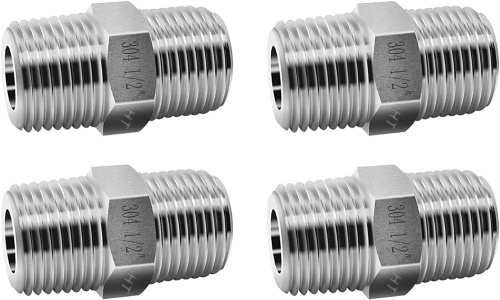

不銹鋼六角短節是管件中比較特殊的一種類型，其具有六角形結構，這使得它具有高強度和抗扭能力。同時，其外螺紋設計可以方便地與其他管道或設備進行連接，確保報道之間連接的緊密性和穩定性，從而防止流體或氣體泄漏。此外，不銹鋼材質的耐腐蝕性和抗磨損性也較強，可以在多種惡劣環境下保持良好性能。因此六角短節經常被應用于工業管道和精密儀器當中。六角短節一般按照GB/T 14383和ASME 16.11生產標準生產以及BS3799標準生產。
不銹鋼六角短節的規格
Types | Equal and Reducing Hex Nipple |
Thread | NPT, PT, BSPP, BSPT, PF |
Stardard | ASME B16.11 / BS3799 / EN10241 |
Size Range | 1/8",1/4", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2", 3" |
ASME B16.11 六角短節尺寸參數
DN | NPS | C nom | E 1nom | E 2 nom | W | D | |
Sch80 | Sch160 | ||||||
6 | 1/8 | 6 | 10 | - | 26 | 5 | 4 |
8 | 1/4 | 6 | 15 | - | 36 | 7 | 6 |
8×6 | 1/4×1/8 | 6 | 15 | 10 | 31 | 5 | 4 |
10 | 3/8 | 8 | 16 | - | 40 | 10 | 8 |
10×8 | 3/8×1/4 | 8 | 16 | 15 | 39 | 7 | 6 |
15 | 1/2 | 8 | 20 | - | 48 | 13 | 10 |
15×10 | 1/2×3/8 | 8 | 20 | 16 | 44 | 10 | 8 |
15×8 | 1/2×1/4 | 8 | 20 | 15 | 43 | 7 | 6 |
20 | 3/4 | 10 | 21 | - | 52 | 18 | 14 |
20×15 | 3/4×1/2 | 10 | 21 | 20 | 51 | 13 | 10 |
20×10 | 3/4×3/8 | 10 | 21 | 16 | 47 | 10 | 8 |
25 | 1 | 10 | 25 | - | 60 | 23 | 19 |
25×20 | 1×3/4 | 10 | 25 | 21 | 56 | 18 | 14 |
25×15 | 1×1/2 | 10 | 25 | 20 | 55 | 13 | 10 |
32 | 1-1/4 | 12 | 25 | - | 62 | 31 | 28 |
32×25 | 1-1/4 × 1 | 12 | 25 | 25 | 62 | 23 | 19 |
32×20 | 1-1/4×3/4 | 12 | 25 | 21 | 58 | 18 | 14 |
32×15 | 1-1/4×1/2 | 12 | 25 | 20 | 57 | 13 | 10 |
40 | 1-1/2 | 16 | 26 | - | 68 | 36 | 32 |
40×32 | 1-1/2 x 1-1/4 | 16 | 26 | 25 | 67 | 31 | 28 |
40×25 | 1-1/2 x 1 | 16 | 26 | 25 | 67 | 23 | 19 |
40×20 | 1-1/2 x 3/4 | 16 | 26 | 21 | 63 | 18 | 14 |
40×15 | 1-1/2×1/2 | 16 | 26 | 20 | 62 | 13 | 10 |
50 | 2 | 18 | 27 | - | 72 | 47 | 40 |
50×40 | 2×1-1/2 | 18 | 27 | 26 | 71 | 36 | 32 |
50×32 | 2×1-1/4 | 18 | 27 | 25 | 70 | 31 | 28 |
50×25 | 2×1 | 18 | 27 | 25 | 70 | 23 | 19 |
50×20 | 2×3/4 | 18 | 27 | 21 | 66 | 18 | 14 |
50×15 | 2×1/2 | 18 | 27 | 20 | 65 | 13 | 10 |
65 | 2-1/2 | 20 | 38 | - | 96 | 57 | 51 |
65×50 | 2-1/2×2 | 20 | 38 | 27 | 85 | 47 | 40 |
65×40 | 2-1/2×1-1/2 | 20 | 38 | 26 | 84 | 36 | 32 |
65×32 | 2-1/2×1-1/4 | 20 | 38 | 25 | 83 | 31 | 28 |
65×25 | 2-1/2x1 | 20 | 38 | 25 | 83 | 23 | 19 |
65×20 | 2-1/2×3/4 | 20 | 38 | 21 | 79 | 18 | 14 |
80 | 3 | 20 | 40 | - | 100 | 70 | 63 |
80×65 | 3×2-1/2 | 20 | 40 | 38 | 98 | 57 | 51 |
80×50 | 3×2 | 20 | 40 | 27 | 87 | 47 | 40 |
80×40 | 3×1-1/2 | 20 | 40 | 26 | 86 | 36 | 32 |
80×32 | 3×1-1/4 | 20 | 40 | 25 | 85 | 31 | 28 |
80×25 | 3×1 | 20 | 40 | 25 | 85 | 23 | 19 |
重量表
DN | NPS | SCH 80 | SCH 160 |
6 | 1/8 | 0.02 | 0.03 |
8 | 1/4 | 0.03 | 0.04 |
10 | 3/8 | 0.05 | 0.06 |
15 | 1/2 | 0.10 | 0.12 |
20 | 3/4 | 0.13 | 0.17 |
25 | 1 | 0.22 | 0.29 |
32 | 1-1/4 | 0.34 | 0.41 |
40 | 1-1/2 | 0.47 | 0.58 |
50 | 2 | 0.69 | 0.91 |
65 | 2-1/2 | 1.35 | 1.69 |
80 | 3 | 2.03 | 2.59 |

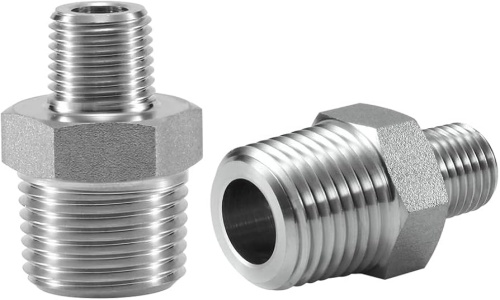

不銹鋼六角短節是管道連接中常用的一種配件，具有多種特點和廣泛的應用場景。常見的六角短節類型包括等徑六角短節和異徑六角短節，它們可以滿足不同管道設計的需求。
六角短節的螺紋形式
六角短節多采用螺紋形式連接管道，外螺紋設計可以方便地與其他管道或設備進行連接，確保連接的緊密性和穩定性。
不銹鋼六角短節采用錐管螺紋連接型式的管件，僅用于英制管，不能用于公制管。生產的螺紋管件符合美國 ANSI B16.11和 GB/T14626標準。工程管道中常用的管螺紋有三種：

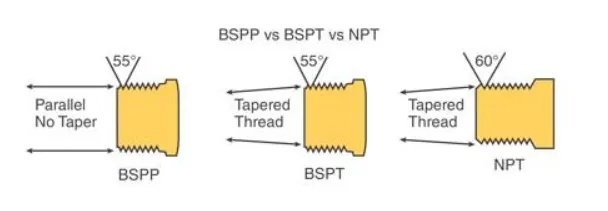

（1）1ISO7/1是國際通用螺紋密封管螺紋，牙型角55o，錐度1:16。內螺紋有平行(Rp)和錐形(Rc)兩種，外螺紋只有錐形 R，常用為 Rp-R，如圖 a 所示，用于公用工程較多，而 Rc-R 使用較不普遍。
（2）ISO228是國際通用的非螺紋密封管螺紋，牙型角55o。內、外螺紋均為平行。
（3）ANSI B1.20.1是美國螺紋密封管螺紋，牙型角60o (NPT)，錐度1:16。內、外螺紋均為錐形，是高溫高壓管道中常用的管螺紋，AMSE B16.11螺紋管件常用 NPT 螺紋。NPT 與 ISO7/1(俗稱 BSP)，雖然牙型角不同，但1/2和3/4兩檔的螺距相同，可以相互連接
材質特點
不銹鋼材質賦予了六角短節優良的耐腐蝕性和抗磨損性，能夠在多種惡劣環境下保持良好性能。常見的不銹鋼材質包括304、316L等，這些材質具有良好的耐蝕性、耐高溫性和高韌性等特點。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N | Cu |
| ASTM A182 F304 | MIN | 8.0 | 18.0 | ||||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | 0.10 | |||
| ASTM A182 F316 | MIN | 10.0 | 16.0 | 2.00 | |||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 | 0.01 | ||
| ASTM A182 F44 | MIN | 17.50 | 19.50 | 6.00 | 0.50 | ||||||
| MAX | 0.02 | 1.00 | 0.030 | 0.010 | 0.80 | 18.50 | 20.50 | 6.50 | 1.00 | ||
| ASTM A182 F51 | MIN | 4.50 | 21.00 | 2.50 | 0.08 | ||||||
| MAX | 0.03 | 2.00 | 0.030 | 0.020 | 1.00 | 6.50 | 23.00 | 3.50 | 0.20 | ||
| ASTM A182 F53 | MIN | 6.00 | 24.00 | 3.00 | 0.24 | ||||||
| MAX | 0.03 | 1.20 | 0.035 | 0.020 | 0.80 | 8.00 | 26.00 | 5.00 | 0.32 | 0.5 |
機械性能
| MATERIAL | ASTM A182 F304 | ASTM A182 F316 | ASTM A182 F44 | ASTM A182 F51 | ASTM A182 F53 |
| T.S (MPA) | 515 min | 515 min | 650 min | 620 min | 800 min |
| Y.S (MPA) | 205 min | 205 min | 300 min | 450 min | 550 min |
| EL % | 30 min | 30 min | 35 min | 35 min | 25 min |
| R/A % | 50 min | 50 min | 50 min | 45 min | 15 min |
| HARDNESS | 310 max |
不銹鋼六角短節經常被應用于工業管道中，用于連接各種管道和設備，確保管道系統的穩定性和安全性。其高強度和抗扭能力使得它在承受高壓和高溫時仍能保持良好的性能。
不銹鋼六角短節是一種具有優良性能和廣泛應用場景的管道連接配件。其六角形結構和高強度特點使得它在工業管道、精密儀器和建筑裝飾等領域中發揮著重要作用。
