上海著誠管件制造有限公司，作為國內專業的ASME B16.5鍛制法蘭供貨商，可以為國內外客戶提供各種尺寸、類型、材質的鍛制法蘭產品。平焊法蘭與承插法蘭是ASME B16.5鍛制法蘭中較為常見的兩種類型，本文分別介紹兩種法蘭的外觀、用途、特點，并通過分析二者的聯系與區別，為管道工程選型提供參考。

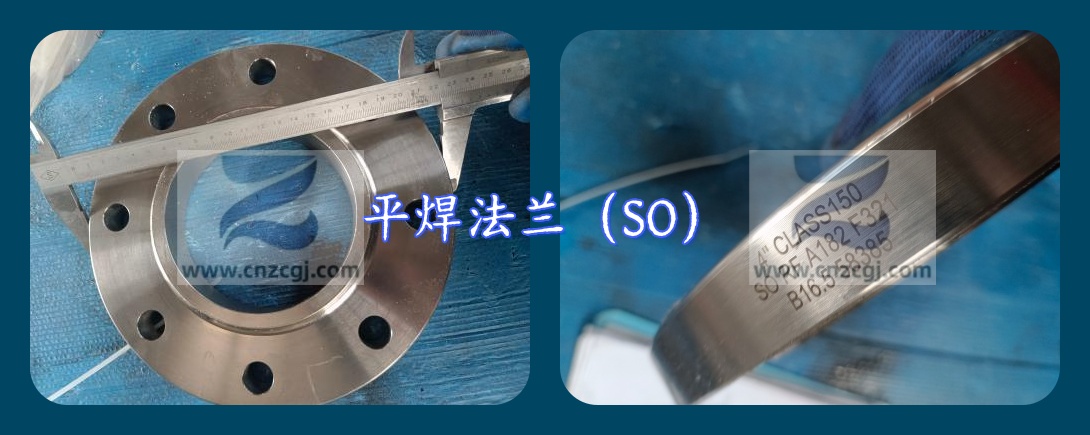

平焊法蘭結構簡單，主體呈圓盤狀，中心設有與管道尺寸匹配的流通孔徑，法蘭盤上均勻分布多個螺栓孔，與螺栓螺母和墊片配套使用進行連接。
平焊法蘭包括板式平焊法蘭和帶頸平焊法蘭。板式平焊法蘭外觀為表面平整的圓盤形狀，承壓能力較弱；帶頸平焊法蘭在法蘭盤與管道連接處增加了較短的接頸設計，對法蘭的剛度、承載能力有所提高。其密封面多為平面（FF）、突面（RF）等常見形式，法蘭頸部較短，與管道焊接時，管道端口與法蘭密封面平齊，焊接點位于法蘭外側。
平焊法蘭（Slip-On Flange，簡稱 SO 法蘭）是管道系統中最常用的法蘭類型之一，核心特點是結構簡單、安裝便捷、成本較低，通過法蘭內孔與管道外壁的間隙配合，焊接后實現管道連接與密封，廣泛應用于中低壓、常溫或低溫的流體輸送場景。
安裝便捷：焊接工藝簡單，對管道的切割精度、對口偏差要求較低，現場施工效率高；
性價比高：結構簡單、制造成本低，適合批量采購與大面積應用；
適用廣泛：可與碳鋼管、不銹鋼管等多種材質管道匹配，常見于水處理、暖通空調、低壓蒸汽、空氣壓縮系統及許多化工流程中。
承壓能力弱：由于其結構特性，其承壓能力不如對焊法蘭，不推薦用于高度波動、劇烈振動或高溫高壓的工業管道。

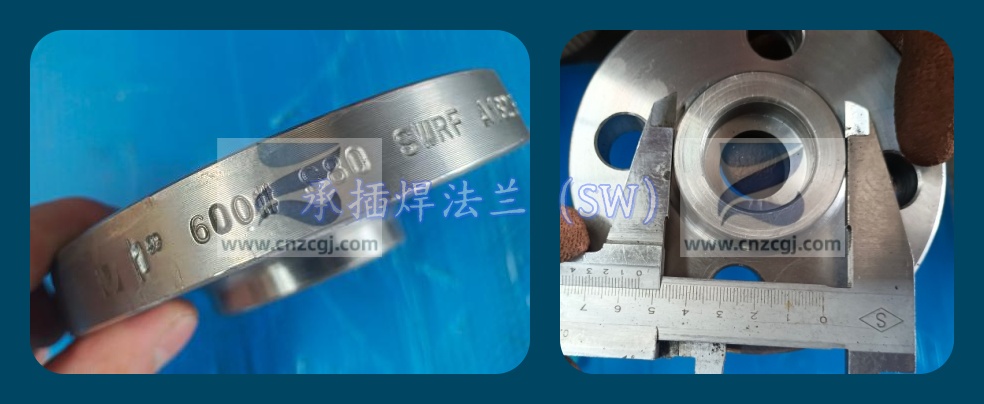

承插法蘭外觀與平焊法蘭類似，細節區別在于承插焊法蘭中心孔徑設計略大于管道外徑，形成環形凹槽，方便管道插入凹槽內進行焊接。法蘭盤同樣設有螺栓孔，密封面類型與平焊法蘭類似（如 RF、FF、RTJ）。
承插法蘭專為高壓、高密封性要求的小口徑（≤DN80）管道系統設計，常見于儀表管線、取樣系統及需要緊湊安裝空間的場合。
密封性能強：管道插入承口后，雙重焊接（承口焊 + 角焊）可有效阻斷介質泄漏，配合金屬纏繞墊片或環連接墊片，泄漏率遠低于平焊法蘭；
抗壓強度高：厚壁頸部與承口結構增強了法蘭整體剛性，能承受高壓下的徑向力與軸向力，減少管道振動對連接的影響；
安裝要求高：需嚴格控制管道插入深度與焊接質量，避免因焊接缺陷導致密封失效，對施工工藝要求較嚴；
成本較高：結構復雜、材料用量大，且加工工藝精細，價格通常為高于同規格平焊法蘭。
對比項目 | 平焊法蘭（SO） | 承插法蘭(SW) |
結構設計 | 管道與法蘭接徑對齊焊接 | 帶承口，管道插入承口內雙重焊接 |
適用壓力 | Class 150/300/600/900/1500/2500 | Class 150/300/600/1500 |
尺寸范圍 | 1/2英寸-24英寸（DN15-DN600） | 1/2英寸-3英寸(DN15-DN80) |
安裝難度 | 簡單，對精度要求低 | 復雜，需控制插入深度與焊接質量 |
成本水平 | 經濟，性價比高 | 較高，適合高要求場景 |
介質適應性 | 普通介質（水、蒸汽、空氣） | 高壓、易燃易爆、有毒介質 |
焊接工藝 | 單角焊，工藝簡單 | 承口焊 + 角焊，工藝復雜 |
盡管平焊法蘭和承插焊差明顯，但作為法蘭家族的重要成員，存在不可忽視的共性：
1.核心功能一致：均用于管道與管道、管道與設備的連接，通過螺栓緊固配合相應的墊片實現密封，便于后期維護與檢修；
2.設計標準互通：均需遵循ASME B16.5 等法蘭標準，螺栓孔數量、中心距、密封面尺寸等關鍵參數需符合標準要求；
3.材質選擇廣泛：常用材質均涵蓋碳鋼（ASTM A105）、不銹鋼（ASTM A182 F304、F316L）、合金鋼（ASTM A182 F11、F22）等，可根據介質腐蝕性、溫度要求靈活選用；
4.應用場景互補：在同一管道系統中，可根據不同壓力需求組合使用,如低壓主管用平焊法蘭，高壓分支管用承插法蘭，兼顧經濟性與安全性。
ASME B16.5 是全球公認的鍛制法蘭標準，涵蓋平焊、承插焊、對焊、螺紋、松套、盲板等多種類型的法蘭，其鍛制工藝使法蘭具有更高的強度與韌性，在各行業應用廣泛：
?石油化工：用于高壓反應塔、換熱器連接，耐受酸堿腐蝕與高溫高壓；
?天然氣 / 燃氣：長輸管道與城市管網對接，保障燃氣無泄漏輸送；
?電力行業：電站鍋爐高溫蒸汽管道連接，承受頻繁溫度波動；
?水處理：市政污水處理廠高壓加藥管道，耐腐蝕且易維護；
?食品醫藥：不銹鋼材質法蘭用于無菌管道，符合衛生級要求；
?船舶工業：船舶動力系統管道連接，抗振動與海水腐蝕；
?機械制造：液壓設備高壓油管連接，確保液壓油無泄漏。
