在管道系統中，ASME B16.5 法蘭是一種常用的連接部件。它能夠實現管道、設備和儀器的快速連接與拆卸。在眾多法蘭類型中，平焊法蘭（Slip-On Flange）和對焊法蘭（Weld Neck Flange）是最常見的兩種。這兩種法蘭在設計、安裝和應用方面各有特點，了解平焊法蘭和對焊法蘭的不同點對于選型和施工至關重要。

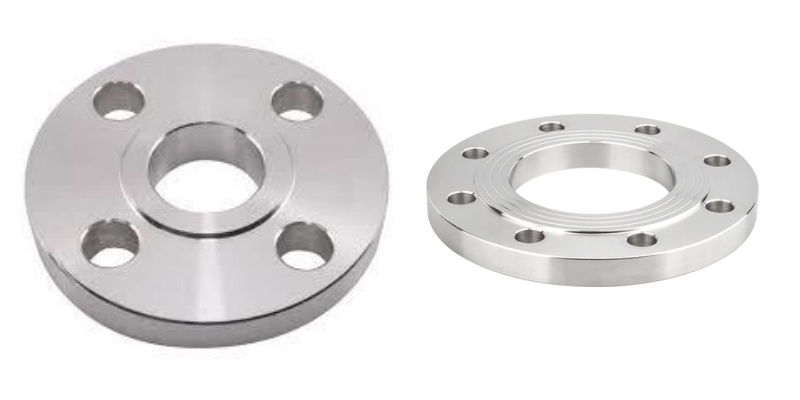

平焊法蘭（Slip On Flange）是一種內徑略大于管道外徑的法蘭，安裝時可以直接滑入管道端部的法蘭，法蘭的外緣與管道通過焊接固定。這種法蘭的設計較為簡單，安裝也比較方便。
平焊法蘭的設計使其能夠輕松套在管道上并在原位進行焊接。與對焊法蘭相比，它沒有笨重的輪轂和頸部，兩個角焊縫將其固定到位，從而使得安裝過程更加簡便，但與那些全穿透式焊縫不同的是，它們提供的結構強度
和耐壓能力較低。

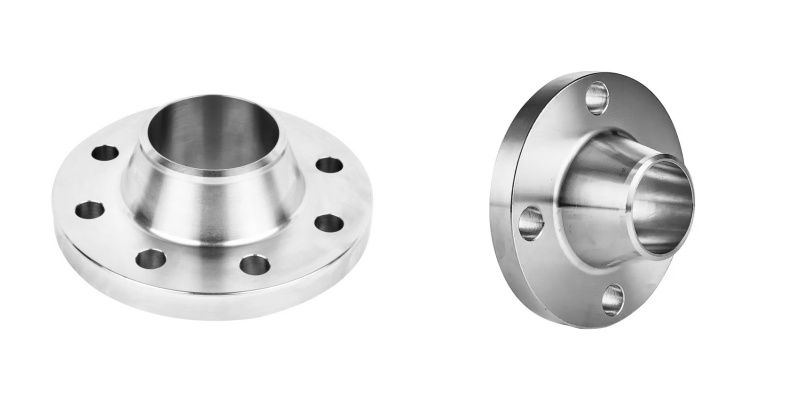

對焊法蘭（Weld Neck Flange）的頸部是錐形頸部，與管道通過對焊連接，通常在高壓力、高溫環境下使用。法蘭的頸部延伸有助于管道承受更大的壓力，減少了應力集中，能夠提供更好的抗拉強度和抗變形能力。
對焊法蘭的設計旨在在涉及高壓或高溫環境或波動條件的管道系統中提供強大、穩固的連接。其獨特的構造由一個錐形輪轂通過延伸的頸部連接而成，該頸部逐漸過渡至管道，從而確保無縫連接，盡可能減少連接處的湍流或侵蝕。
| 特性 | 平焊法蘭（Slip-On Flange） | 對焊法蘭（Weld Neck Flange） |
| 結構特點 | 法蘭外緣滑入管道端部后焊接，結構簡單 | 法蘭頸部與管道端部對焊，法蘭設計較為復雜 |
| 適用壓力范圍 | 適用于低壓、低溫環境 | 適用于高壓、高溫、振動等惡劣環境 |
| 承受應力能力 | 較弱，易受到應力集中，適用于不承受過高壓力的場合 | 較強，能夠均勻分布應力，適合高壓力應用 |
| 焊接要求 | 焊接工藝簡單，焊接要求較低 | 焊接要求高，需要精確對接，焊接質量嚴格要求 |
| 安裝難度 | 安裝簡便，法蘭直接滑入管道端，快速完成 | 安裝較為復雜，需要精確對準并進行高質量焊接 |
| 制造工藝 | 鋼板切割加工 | 鍛造+精密加工 |
| 成本 | 制造成本較低，安裝成本較低 | 制造成本較高，安裝成本高，要求更多的時間和技術支持 |
| 使用壽命 | 使用壽命較短，適用于較低的壓力和溫度條件 | 使用壽命較長，適用于高溫高壓環境，耐久性更強 |
| 常見應用領域 | 適用于低壓管道、預算有限的項目 | 廣泛應用于石油、化工、電力等高溫高壓管道系統 |

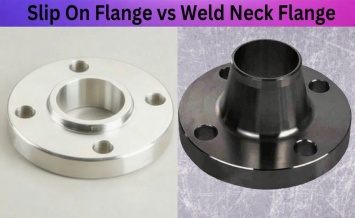

平焊法蘭和對焊法蘭是兩種常見的法蘭，它們的主要區別在于設計安裝技術和應用上，這里我們將概述平焊法蘭和對焊法蘭之間的這些關鍵差異，以幫助您選擇最適合您管道系統的類型。
| 特性 | 平焊法蘭（Slip-On Flange） | 對焊法蘭（Weld Neck Flange） |
| 結構特點 | 法蘭外緣滑入管道端部后焊接，結構簡單 | 法蘭頸部與管道端部對焊，法蘭設計較為復雜 |
| 適用壓力范圍 | 適用于低壓、低溫環境 | 適用于高壓、高溫、振動等惡劣環境 |
| 承受應力能力 | 較弱，易受到應力集中，適用于不承受過高壓力的場合 | 較強，能夠均勻分布應力，適合高壓力應用 |
| 焊接要求 | 焊接工藝簡單，焊接要求較低 | 焊接要求高，需要精確對接，焊接質量嚴格要求 |
| 安裝難度 | 安裝簡便，法蘭直接滑入管道端，快速完成 | 安裝較為復雜，需要精確對準并進行高質量焊接 |
| 制造工藝 | 鋼板切割加工 | 鍛造+精密加工 |
| 成本 | 制造成本較低，安裝成本較低 | 制造成本較高，安裝成本高，要求更多的時間和技術支持 |
| 使用壽命 | 使用壽命較短，適用于較低的壓力和溫度條件 | 使用壽命較長，適用于高溫高壓環境，耐久性更強 |
| 常見應用領域 | 適用于低壓管道、預算有限的項目 | 廣泛應用于石油、化工、電力等高溫高壓管道系統 |
平焊法蘭的理想用途：
平焊非常適合于低中壓應用場合，如供水系統、暖通空調安裝以及一些化學處理條件。其安裝便捷且初期成本較低，因此在無需特別關注高耐久性的情況下，是一個頗具吸引力的解決方案。
對焊法蘭的理想用途：
對焊法蘭是高壓系統和那些極其重視耐用性的位置優選解決方案，例如石化工廠、高溫管道以及其他在壓力下依賴穩定運行的關鍵基礎設施。其設計使得它們適用于與汽油等危險流體甚至高壓流體的使用，而不會隨著時間的推移而損壞，這一寶貴特性是對焊法蘭脫穎而出的關鍵。
ASME B16.5 對焊法蘭和平焊法蘭在管道系統中都扮演著重要角色，但其適用性取決于具體的應用場景。對焊法蘭具有更高的強度、耐久性和抗泄漏性能，因此非常適合于高壓設置。而平焊法蘭則安裝更為簡便且成本較低，因此適用于壓力較低的場合。
上海著誠管件制造有限公司是對焊法蘭和平焊法蘭的領先制造商和出口商。憑借多年的行業經驗，我們確保所有法蘭均符合 ASTM、ASME 和 ANSI 等國際標準。我們的產品經久耐用、性價比高且性能可靠，是您管道項目的優先選擇。
嚴格質控：從原料采購到產品交付，全流程把控鍛制法蘭質量，每批產品多輪檢測，確保符合國際標準。
定制服務：可根據客戶需求，定制特殊尺寸、壓力等級、材料的鍛制法蘭。
快速交付：常見規格鍛制法蘭庫存充足，保障訂單準時交付，滿足緊急需求。
專業售后：經驗豐富的業務團隊，為客戶提供專業的技術支持及問題解決方案。
若您需要采購鍛制法蘭，歡迎聯系我們，我們將為您提供優質產品與專業服務。
