在高壓、強腐蝕、高溫等惡劣環境的工業管道系統中，管道連接配件的可靠性直接決定系統安全。UNS N06625 對焊法蘭，憑借其優越的性能，廣泛應用于高端工業管道系統中。我們生產的 UNS N06625 對焊法蘭，從原材料采購檢驗到工藝把控要求十分嚴格，逐片通過尺寸檢測與光譜成分分析，確保符合 ASTM B564標準。作為對應 Alloy 625 的標準牌號，其含鎳量超 58%，輔以鉻、鉬、鈮合金元素，不僅耐強酸、海水腐蝕，更能在 650℃高溫下保持優異力學強度，抗拉強度達 827MPa 以上。
UNS N06625 是一種鎳基合金材料，又稱 Inconel 625，其核心成分含鎳 58% 以上，還添加鉻（20-23%）、鉬（8-10%）、鈮（3.15-4.15%）等元素。這種成分搭配賦予其優異的耐高溫、耐腐蝕性能，能在氧化與還原環境中穩定工作，尤其對氯化物、有機酸等腐蝕介質耐受性突出。
對應的美標材料標準主要有兩項：一是 ASTM B443，針對鎳合金無縫管；二是 ASTM B564，專門規范鎳合金鍛件，而 UNS N06625 對焊法蘭作為鍛制管件，生產與質量檢測需嚴格遵循 ASTM B564 標準，該標準明確了材料的化學成分偏差、力學性能（如常溫抗拉強度≥827MPa，屈服強度≥414MPa）、無損檢測等要求，確保法蘭性能達標。
化學成分
CHEMICAL | LIMITS | Ni | Fe | Mn | C | Si | S | Cr | Al | Ti | Nb+Ta | Mo | P |
ASTM B564 UNS N06025 | MIN | 20.00 | 3.15 | 8.00 | |||||||||
MAX | 58.00 | 5.00 | 0.50 | 0.10 | 0.50 | 0.015 | 23.00 | 0.40 | 0.40 | 4.15 | 10.00 | 0.015 |
機械性能
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % |
ASTM B564 UNS N06025 | 690 min | 276 min | 30 min |
UNS N06625 對焊法蘭的公稱直徑覆蓋 DN15-DN600，公稱壓力涵蓋Class 150-Class2500，可適配不同工業管道系統需求。從密封面類型看，包括突面（RF）、凹凸面（MFM）、榫槽面（TG）等，滿足不同密封精度要求，其中突面法蘭最常用，適用于一般密封場景，榫槽面法蘭則適合高壓、易燃易爆介質工況。

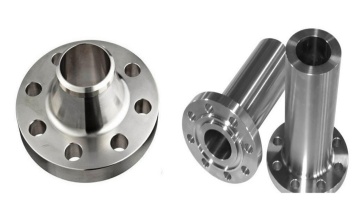

類型 | 常規和長頸對焊法蘭 |
密封面 | 凸面(RF), 平面(FF), 環連接面（RTJ) |
尺寸范圍 | 1/2"- 60"/ DN15 - DN1500 |
標準 | ASME B16.5，ASME B16.47 A系/B系 |
遵循 ASME B16.5 美標尺寸標準，以 DN100 Class150 對焊法蘭為例，外徑為 228.6mm，螺栓孔中心圓直徑 190.5mm，螺栓孔數量 8 個，孔徑 19.1mm，法蘭厚度 23.9mm，頸部高度 52.9mm。標準對尺寸公差有嚴格限定，如外徑公差 ±1.6mm，螺栓孔位置公差 ±0.8mm，確保法蘭與管道、螺栓適配，避免安裝偏差影響密封性能。
Class 150 對焊法蘭尺寸參數和重量
NPS | A | B | C | D | E | F | G | H | I | J | W |
| inch | inch | inch | inch | inch | inch | inch | No. of Holes | inch | inch | kg/pc | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
| 1/2 | 3.500 | 0.620 | 0.440 | 1.880 | 0.840 | 1.190 | 1.380 | 4 | 0.620 | 2.380 | 0.48 |
| 88.90 | 15.70 | 11.20 | 47.80 | 21.30 | 30.20 | 35.00 | 15.70 | 60.45 | |||
| 3/4 | 3.880 | 0.820 | 0.500 | 2.060 | 1.050 | 1.500 | 1.690 | 4 | 0.620 | 2.750 | 0.71 |
| 98.60 | 20.80 | 12.70 | 52.30 | 26.70 | 38.10 | 42.90 | 15.70 | 69.85 | |||
| 1 | 4.250 | 1.050 | 0.560 | 2.190 | 1.320 | 1.940 | 2.000 | 4 | 0.620 | 3.120 | 1.01 |
| 108.0 | 26.70 | 14.20 | 55.60 | 33.50 | 49.30 | 50.80 | 15.70 | 79.25 | |||
| 1¼ | 4.620 | 1.380 | 0.620 | 2.250 | 1.660 | 2.310 | 2.550 | 4 | 0.620 | 3.500 | 1.33 |
| 117.3 | 35.10 | 15.70 | 57.15 | 42.20 | 58.70 | 63.50 | 15.70 | 88.90 | |||
| 1½ | 5.000 | 1.610 | 0.690 | 2.440 | 1.900 | 2.560 | 2.880 | 4 | 0.620 | 3.880 | 1.72 |
| 127.0 | 40.90 | 17.50 | 62.00 | 48.30 | 65.00 | 73.15 | 15.70 | 98.60 | |||
| 2 | 6.000 | 2.070 | 0.750 | 2.500 | 2.380 | 3.060 | 3.620 | 4 | 0.750 | 4.750 | 2.58 |
| 152.4 | 52.60 | 19.10 | 63.50 | 60.45 | 77.70 | 91.90 | 19.10 | 120.7 | |||
| 2½ | 7.000 | 2.470 | 0.880 | 2.750 | 2.880 | 3.560 | 4.120 | 4 | 0.750 | 5.500 | 4.11 |
| 177.8 | 62.70 | 22.40 | 69.85 | 73.15 | 90.40 | 104.6 | 19.10 | 139.7 | |||
| 3 | 7.500 | 3.070 | 0.940 | 2.750 | 3.500 | 4.250 | 5.000 | 4 | 0.750 | 6.000 | 4.92 |
| 190.5 | 78.00 | 23.90 | 69.85 | 88.90 | 108.0 | 127.0 | 19.10 | 152.4 | |||
| 3½ | 8.500 | 3.550 | 0.940 | 2.810 | 4.000 | 4.810 | 5.500 | 8 | 0.750 | 7.000 | 6.08 |
| 215.9 | 90.20 | 23.90 | 71.40 | 101.6 | 122.2 | 139.7 | 19.10 | 177.8 | |||
| 4 | 9.000 | 4.030 | 0.940 | 3.000 | 4.500 | 5.310 | 6.190 | 8 | 0.750 | 7.500 | 6.84 |
| 228.6 | 102.4 | 23.90 | 76.20 | 114.3 | 134.9 | 157.2 | 19.10 | 190.5 | |||
| 5 | 10.00 | 5.050 | 0.940 | 3.500 | 5.560 | 6.440 | 7.310 | 8 | 0.880 | 8.500 | 8.56 |
| 254.0 | 128.3 | 23.90 | 88.90 | 141.2 | 163.6 | 185.7 | 22.40 | 215.9 | |||
| 6 | 11.00 | 6.070 | 1.000 | 3.500 | 6.630 | 7.560 | 8.500 | 8 | 0.880 | 9.500 | 10.6 |
| 279.4 | 154.2 | 25.4 | 88.90 | 168.4 | 192.0 | 215.9 | 22.40 | 241.3 | |||
| 8 | 13.50 | 7.980 | 1.120 | 4.000 | 8.630 | 9.690 | 10.62 | 8 | 0.880 | 11.75 | 17.6 |
| 342.9 | 202.7 | 28.40 | 101.6 | 219.2 | 246.1 | 269.7 | 22.40 | 298.5 | |||
| 10 | 16.00 | 10.02 | 1.190 | 4.000 | 10.75 | 12.00 | 12.75 | 12 | 1.000 | 14.25 | 24.0 |
| 406.4 | 254.5 | 30.20 | 101.6 | 273.0 | 304.8 | 323.8 | 25.40 | 362.0 | |||
| 12 | 19.00 | 12.00 | 1.250 | 4.500 | 12.75 | 14.38 | 15.00 | 12 | 1.000 | 17.00 | 36.5 |
| 482.6 | 304.8 | 31.75 | 114.3 | 323.8 | 365.3 | 381.0 | 25.40 | 431.8 | |||
| 14 | 21.00 | 1.380 | 5.000 | 14.00 | 15.75 | 16.25 | 12 | 1.120 | 18.75 | 48.4 | |
| 533.4 | 35.10 | 127.0 | 355.6 | 400.1 | 412.7 | 28.40 | 476.3 | ||||
| 16 | 23.50 | 1.440 | 5.000 | 16.00 | 18.00 | 18.50 | 16 | 1.120 | 21.25 | 60.6 | |
| 596.9 | 36.60 | 127.0 | 406.4 | 475.2 | 469.9 | 28.40 | 539.8 | ||||
| 18 | 25.00 | 1.560 | 5.500 | 18.00 | 19.88 | 21.00 | 16 | 1.250 | 22.75 | 68.3 | |
| 635.0 | 39.60 | 139.7 | 457.2 | 505.0 | 533.4 | 31.75 | 577.9 | ||||
| 20 | 27.50 | 1.690 | 5.690 | 20.00 | 22.00 | 23.00 | 20 | 1.250 | 25.00 | 84.5 | |
| 698.5 | 42.90 | 144.5 | 508.0 | 558.8 | 584.2 | 31.75 | 635 | ||||
| 24 | 32.00 | 1.880 | 6.000 | 24.00 | 26.12 | 27.25 | 20 | 1.380 | 29.50 | 115 | |
| 812.8 | 47.80 | 152.4 | 609.6 | 663.4 | 692.1 | 35.10 | 749.3 |
首先是耐高溫性，在 650℃ 高溫下，其抗拉強度仍能保持常溫下的 70% 以上，可長期用于高溫管道系統；
其次是耐腐蝕性，在海水、鹽酸等惡劣環境中，腐蝕速率低于 0.1mm / 年，遠優于普通不銹鋼；
此外，它還具備良好的焊接性能，焊接后熱影響區性能衰減少，且低溫韌性?xún)?yōu)異，-196℃ 下仍無脆性斷裂風險。
相比普通不銹鋼對焊法蘭，UNS N06625 對焊法蘭無需頻繁更換，使用壽命可達 10-15 年，降低運維成本；
其高強度特性允許減小法蘭厚度，減輕管道系統整體重量，節省安裝空間；
同時，優異的密封適配性可降低介質泄漏率，符合工業安全環保要求，尤其適合高風險工況。
隨著工業向高端化、綠色化發展，UNS N06625 對焊法蘭需求持續增長。在新能源領域，氫能輸送管道、光伏硅料生產設備對耐高溫、耐腐蝕法蘭需求提升，其可滿足高壓氫能輸送（35-70MPa）與強酸環境要求；在核電領域，三代、四代核電技術的推廣，需大量耐受輻射與高溫的法蘭，UNS N06625 憑借穩定性能成為優選；
此外，全球海水淡化工程增多，其抗海水腐蝕特性也將擴大應用場景。未來，隨著合金冶煉工藝優化，成本逐步降低，UNS N06625 對焊法蘭將在更多高端工業領域?qū)崿F(xiàn)普及。
嚴格質控：從原料采購到產品交付，全流程把控鎳基合金法蘭質量，每批產品多輪檢測，確保符合國際標準。
定制服務：可根據客戶需求，定制特殊尺寸、壓力等級、材料的鎳基合金法蘭。
快速交付：常見規格和材質的鍛制法蘭庫存充足，保障訂單準時交付，滿足緊急需求。
專業售后：經驗豐富的業務團隊，為客戶提供專業的技術支持及問題解決方案。
若您需要采購鎳基合金法蘭，歡迎聯系我們，我們將為您提供優質產品與專業服務。
