在工業管道系統中，法蘭作為關鍵的連接配件，承擔著保障管道承壓，穩定運行、防止介質泄漏的重要職責。而不銹鋼對焊法蘭憑借其卓越的性能，在眾多法蘭類型中脫穎而出，廣泛應用于石油、化工、食品、醫藥等多個行業。

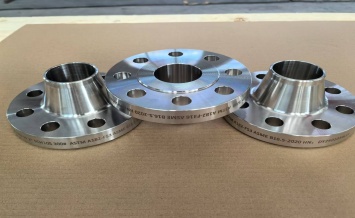

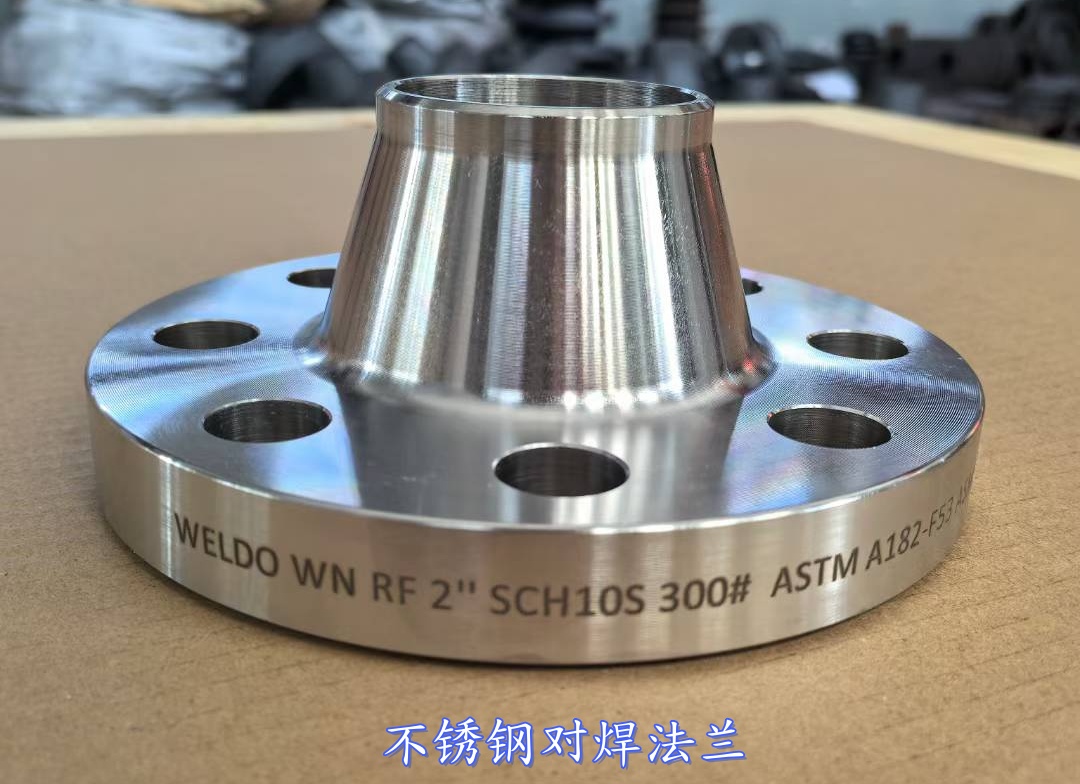

不銹鋼對焊法蘭，又稱不銹鋼帶頸對焊法蘭，采用對焊連接方式實現與管道的連接。它主要由法蘭盤、頸部以及與管道焊接的坡口組成，頸部的設計不僅增強了法蘭的剛性和承載能力，還能有效減少焊接應力，提高整體連接的穩定性。
對焊法蘭通常分為兩種，普通對焊法蘭和長頸對焊法蘭。
普通對焊法蘭，其頸部相對于長頸對焊法蘭較短，與管道焊接時，能滿足一般壓力和溫度環境下的連接需求，廣泛應用于壓力相對不高、溫度變化不大的常規工業管道系統。

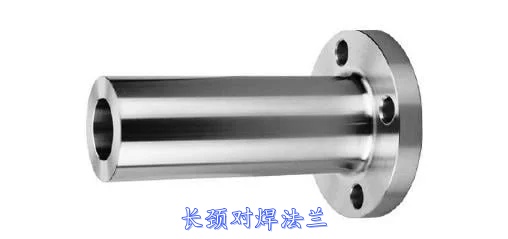

而長頸對焊法蘭，其頸部較長且壁厚，隨著高度逐漸與要對接的管壁厚度和直徑一致。這種獨特設計極大地增加了法蘭的強度，使其能夠承受更高的壓力、溫度以及更為復雜的環境變化。在高溫高壓的蒸汽管道、石油化工中的高壓反應裝置管道等對安全和穩定性要求極高的場景中，長頸對焊法蘭發揮著關鍵作用。
對焊法蘭在與管道連接時，需要將法蘭接徑端與管道的端口進行焊接，這種連接方式能夠承受更高的壓力和溫度，密封性能也更為可靠，適用于各種高壓、高溫以及對密封要求嚴格的工業管道系統中。
為確保不銹鋼對焊法蘭的品質和不同標準的管道系統的需求，許多國家和地區制定了符合各自區域工業管道系統要求的生產標準。目前，國際上常見的標準主要包括美標、歐標、日標等，不同標準在尺寸、壓力等級、材質要求等方面存在一定差異，以滿足不同地區和行業的使用需求。
美國國家標準協會（ANSI）和美國機械工程師協會（ASME）制定的美標對焊法蘭標準，在全球范圍內應用廣泛，尤其是在北美地區以及與北美有貿易往來的企業中。其主要標準號為 ANSI/ASME B16.5（管道法蘭和法蘭管件）和 ANSI/ASME B16.47（大直徑鋼制法蘭）。
美標法蘭以 “Class” 來表示壓力等級，常見的壓力等級有 Class 150、300、600、900、1500、2500 等，不同壓力等級對應的法蘭厚度、螺栓數量和尺寸等參數各不相同。該標準對法蘭的材質、制造工藝、檢驗方法等都有嚴格規定，確保法蘭能夠在高壓、高溫環境下安全運行。
歐洲標準（EN）由歐洲標準化委員會（CEN）制定，其中關于對焊法蘭的主要標準為 EN 1092-1（法蘭及其連接件 - 第 1 部分：鋼制法蘭）。歐標法蘭在歐洲各國以及許多遵循歐洲標準的國家和地區得到廣泛應用。
歐標法蘭采用 “PN”（公稱壓力）來表示壓力等級，常見的 PN 等級有 PN 2.5、PN 6、PN 10、PN 16、PN 25、PN 40、PN 63、PN 100 等。與美標法蘭相比，歐標法蘭在尺寸系列和結構設計上有所不同，其密封面類型也更為豐富，能夠滿足不同密封需求的場景。同時，EN 標準對法蘭的耐腐蝕性、機械性能等指標要求嚴格，注重產品的安全性和可靠性。
日本工業標準（JIS）制定的不銹鋼對焊法蘭標準主要為 JIS B2220（鋼制管法蘭），該標準在日本國內以及東南亞部分地區應用較多。
日標法蘭同樣采用 PN 表示壓力等級，常見的等級與歐標類似，但在具體尺寸和結構細節上存在差異。JIS 標準對法蘭的制造精度、表面質量等要求較高，注重產品的實用性和經濟性，適用于一些對法蘭性能要求適中的工業場景。
不銹鋼對焊法蘭的尺寸是確保其與管道及其他部件準確連接的關鍵，不同標準、不同壓力等級的法蘭，尺寸參數存在明顯差異。
公稱直徑是法蘭尺寸的核心參數之一，用于表示法蘭的規格大小，單位為毫米。它并非法蘭的實際內徑或外徑，而是為了實現管道系統部件的互換性而規定的標準化數值。常見的公稱直徑范圍較廣，從 DN 10 到 DN 1500不等，能夠滿足不同管徑管道的連接需求。
如前文所述，公稱壓力是衡量法蘭承受壓力能力的重要指標，不同標準采用不同的表示方式。美標以 Class 表示，歐標、日標和國標（部分）以 PN 表示。不同公稱壓力對應的法蘭厚度、螺栓孔數量、螺栓規格等參數差異顯著。
密封面是法蘭實現密封功能的關鍵部位，其尺寸直接影響密封效果。不同標準、不同密封面類型（如突面 RF、凹凸面 MFM、榫槽面 TG 等）的法蘭，密封面的直徑、高度、粗糙度等參數均有嚴格規定。
頸部是不銹鋼對焊法蘭的重要結構部分，其尺寸包括頸部外徑、頸部厚度、頸部長度等。頸部的設計需與法蘭的公稱直徑和公稱壓力相匹配，以保證法蘭的剛性和焊接性能。一般來說，公稱直徑越大、公稱壓力越高的法蘭，頸部尺寸也相應更大，以增強法蘭的承載能力和抗變形能力。
此外，法蘭的螺栓孔尺寸和數量也是重要的尺寸參數。螺栓孔的直徑和數量需根據法蘭的公稱直徑和公稱壓力確定，以確保螺栓能夠可靠地將法蘭與其他部件連接在一起，承受管道系統的壓力和外力。

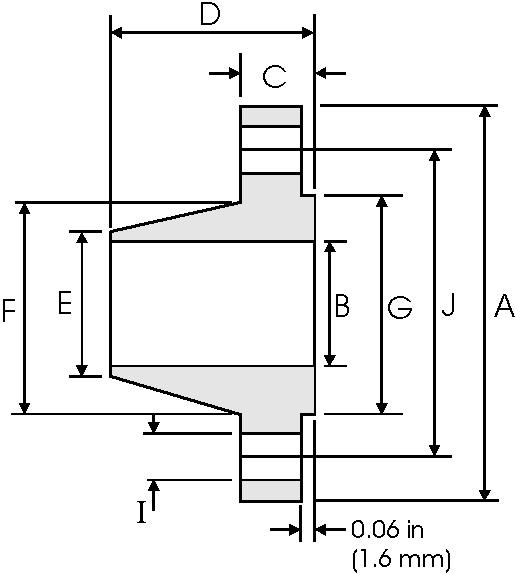

NPS | A | B | C | D | E | F | G | H | I | J | W |
| inch | inch | inch | inch | inch | inch | inch | No. of Holes | inch | inch | kg/pc | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
| 1/2 | 3.500 | 0.620 | 0.440 | 1.880 | 0.840 | 1.190 | 1.380 | 4 | 0.620 | 2.380 | 0.48 |
| 88.90 | 15.70 | 11.20 | 47.80 | 21.30 | 30.20 | 35.00 | 15.70 | 60.45 | |||
| 3/4 | 3.880 | 0.820 | 0.500 | 2.060 | 1.050 | 1.500 | 1.690 | 4 | 0.620 | 2.750 | 0.71 |
| 98.60 | 20.80 | 12.70 | 52.30 | 26.70 | 38.10 | 42.90 | 15.70 | 69.85 | |||
| 1 | 4.250 | 1.050 | 0.560 | 2.190 | 1.320 | 1.940 | 2.000 | 4 | 0.620 | 3.120 | 1.01 |
| 108.0 | 26.70 | 14.20 | 55.60 | 33.50 | 49.30 | 50.80 | 15.70 | 79.25 | |||
| 1¼ | 4.620 | 1.380 | 0.620 | 2.250 | 1.660 | 2.310 | 2.550 | 4 | 0.620 | 3.500 | 1.33 |
| 117.3 | 35.10 | 15.70 | 57.15 | 42.20 | 58.70 | 63.50 | 15.70 | 88.90 | |||
| 1½ | 5.000 | 1.610 | 0.690 | 2.440 | 1.900 | 2.560 | 2.880 | 4 | 0.620 | 3.880 | 1.72 |
| 127.0 | 40.90 | 17.50 | 62.00 | 48.30 | 65.00 | 73.15 | 15.70 | 98.60 | |||
| 2 | 6.000 | 2.070 | 0.750 | 2.500 | 2.380 | 3.060 | 3.620 | 4 | 0.750 | 4.750 | 2.58 |
| 152.4 | 52.60 | 19.10 | 63.50 | 60.45 | 77.70 | 91.90 | 19.10 | 120.7 | |||
| 2½ | 7.000 | 2.470 | 0.880 | 2.750 | 2.880 | 3.560 | 4.120 | 4 | 0.750 | 5.500 | 4.11 |
| 177.8 | 62.70 | 22.40 | 69.85 | 73.15 | 90.40 | 104.6 | 19.10 | 139.7 | |||
| 3 | 7.500 | 3.070 | 0.940 | 2.750 | 3.500 | 4.250 | 5.000 | 4 | 0.750 | 6.000 | 4.92 |
| 190.5 | 78.00 | 23.90 | 69.85 | 88.90 | 108.0 | 127.0 | 19.10 | 152.4 | |||
| 3½ | 8.500 | 3.550 | 0.940 | 2.810 | 4.000 | 4.810 | 5.500 | 8 | 0.750 | 7.000 | 6.08 |
| 215.9 | 90.20 | 23.90 | 71.40 | 101.6 | 122.2 | 139.7 | 19.10 | 177.8 | |||
| 4 | 9.000 | 4.030 | 0.940 | 3.000 | 4.500 | 5.310 | 6.190 | 8 | 0.750 | 7.500 | 6.84 |
| 228.6 | 102.4 | 23.90 | 76.20 | 114.3 | 134.9 | 157.2 | 19.10 | 190.5 | |||
| 5 | 10.00 | 5.050 | 0.940 | 3.500 | 5.560 | 6.440 | 7.310 | 8 | 0.880 | 8.500 | 8.56 |
| 254.0 | 128.3 | 23.90 | 88.90 | 141.2 | 163.6 | 185.7 | 22.40 | 215.9 | |||
| 6 | 11.00 | 6.070 | 1.000 | 3.500 | 6.630 | 7.560 | 8.500 | 8 | 0.880 | 9.500 | 10.6 |
| 279.4 | 154.2 | 25.4 | 88.90 | 168.4 | 192.0 | 215.9 | 22.40 | 241.3 | |||
| 8 | 13.50 | 7.980 | 1.120 | 4.000 | 8.630 | 9.690 | 10.62 | 8 | 0.880 | 11.75 | 17.6 |
| 342.9 | 202.7 | 28.40 | 101.6 | 219.2 | 246.1 | 269.7 | 22.40 | 298.5 | |||
| 10 | 16.00 | 10.02 | 1.190 | 4.000 | 10.75 | 12.00 | 12.75 | 12 | 1.000 | 14.25 | 24.0 |
| 406.4 | 254.5 | 30.20 | 101.6 | 273.0 | 304.8 | 323.8 | 25.40 | 362.0 | |||
| 12 | 19.00 | 12.00 | 1.250 | 4.500 | 12.75 | 14.38 | 15.00 | 12 | 1.000 | 17.00 | 36.5 |
| 482.6 | 304.8 | 31.75 | 114.3 | 323.8 | 365.3 | 381.0 | 25.40 | 431.8 | |||
| 14 | 21.00 | 1.380 | 5.000 | 14.00 | 15.75 | 16.25 | 12 | 1.120 | 18.75 | 48.4 | |
| 533.4 | 35.10 | 127.0 | 355.6 | 400.1 | 412.7 | 28.40 | 476.3 | ||||
| 16 | 23.50 | 1.440 | 5.000 | 16.00 | 18.00 | 18.50 | 16 | 1.120 | 21.25 | 60.6 | |
| 596.9 | 36.60 | 127.0 | 406.4 | 475.2 | 469.9 | 28.40 | 539.8 | ||||
| 18 | 25.00 | 1.560 | 5.500 | 18.00 | 19.88 | 21.00 | 16 | 1.250 | 22.75 | 68.3 | |
| 635.0 | 39.60 | 139.7 | 457.2 | 505.0 | 533.4 | 31.75 | 577.9 | ||||
| 20 | 27.50 | 1.690 | 5.690 | 20.00 | 22.00 | 23.00 | 20 | 1.250 | 25.00 | 84.5 | |
| 698.5 | 42.90 | 144.5 | 508.0 | 558.8 | 584.2 | 31.75 | 635 | ||||
| 24 | 32.00 | 1.880 | 6.000 | 24.00 | 26.12 | 27.25 | 20 | 1.380 | 29.50 | 115 | |
| 812.8 | 47.80 | 152.4 | 609.6 | 663.4 | 692.1 | 35.10 | 749.3 |
以上是class150對焊法蘭的尺寸和重量參數，對焊法蘭按照壓力等級可分為class 150lb，class 300lb，class 400lb，class 600lb，class 900lb，class 1500lb，class2500lb,如需查看其他產品參數請點擊下面鏈接：
不銹鋼對焊法蘭的材質直接決定了其耐腐蝕性、耐高溫性、機械性能等關鍵指標。目前，國際上常用的不銹鋼材質標準主要有美國材料與試驗協會（ASTM）標準、歐洲標準（EN）等，不同標準下的不銹鋼材質各有特點，適用于不同的工作環境。
ASTM A182：該標準是美國常用的不銹鋼鍛件標準，適用于制作不銹鋼對焊法蘭等鍛制管件。其中，常見的材質有：
304（A182 F304）：這是應用最為廣泛的不銹鋼材質之一，含有 18% 的鉻和 8% 的鎳。其具有良好的耐腐蝕性，能夠抵抗大氣、淡水、蒸汽等多種介質的腐蝕，適用于大多數中性和弱腐蝕性環境，如食品加工、水處理、化工等行業的一般工況。
316L（A182 F316L）：在 304 材質的基礎上，添加了 2% - 3% 的鉬元素，顯著提高了其耐點蝕、耐縫隙腐蝕和耐晶間腐蝕的能力，尤其在含氯離子的介質中表現出色。適用于海水處理、化工、石油、醫藥等行業中腐蝕性較強的工況。
321H（A182 F321H）：通過添加鈦元素來穩定碳元素，防止在高溫下碳與鉻結合形成碳化鉻，從而有效提高了材質的耐晶間腐蝕性能和高溫強度。321H不銹鋼在 800℃ - 900℃ 的高溫環境下仍能保持較好的機械性能，適用于高溫管道系統，如石油煉制、化工反應裝置、電站鍋爐等行業。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N | Ti |
| ASTM A182 F304 | MIN | 8.0 | 18.0 | ||||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | 0.10 | |||
| ASTM A182 F316 | MIN | 10.00 | 16.00 | 2.00 | |||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.00 | 18.00 | 3.00 | 0.01 | ||
| ASTM A182 F321H | MIN | 0.04 | 9.00 | 17.00 | 4*C | ||||||
| MAX | 0.10 | 2.00 | 0.045 | 0.030 | 1.00 | 12.00 | 19.00 | 0.7 |
機械性能
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % |
| ASTM A182 F304 | 515 min | 205 min | 30 min | 50 min |
| ASTM A182 F316 | 515 min | 205 min | 30 min | 50 min |
| ASTM A182 F321H | 515 min | 205 min | 30 min | 50 min |
歐洲標準（EN）中關于不銹鋼對焊法蘭的材質標準主要為 EN 10088（不銹鋼和耐熱鋼 - 交貨技術條件），常見的材質有：
X5CrNi18-10：與 ASTM A182 F304 材質性能相似，具有良好的耐腐蝕性和加工性能，廣泛應用于各種一般腐蝕性環境。
X2CrNiMo17-12-2：等同于 ASTM A182 F316L，耐腐蝕性優異，尤其適用于含氯離子的腐蝕環境，在歐洲的化工、石油、食品等行業應用廣泛。
化學成分
| CHEMICAL | LIMITS | C | Si | Mn | P | S | Cr | Mo | Ni | N |
| X5CrNi18-10 (1.4301) | MIN | 17.5 | 8.00 | |||||||
| MAX | 0.07 | 1.00 | 2.000 | 0.045 | 0.02 | 19.5 | 10.50 | 0.10 | ||
| X2CrNiMo17-12-2 (1.4404) | MIN | 16.5 | 2.0 | 10.00 | ||||||
| MAX | 0.03 | 1.00 | 2.000 | 0.045 | 0.02 | 18.5 | 2.5 | 13.00 | 0.10 |
機械性能
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % |
| X5CrNi18-10 (1.4301) | 500 to 700 | 250min | 45min |
| X2CrNiMo17-12-2 (1.4404) | 510 to 710 | 250min | 45min |
相比其他類型的法蘭以及普通碳鋼法蘭，不銹鋼對焊法蘭具有諸多顯著優勢，使其在工業領域中得到廣泛認可和應用。
卓越的耐腐蝕性
不銹鋼材質本身具有優良的耐腐蝕性，能夠抵抗大氣、水、酸、堿、鹽等多種介質的侵蝕。尤其是 316L、321 等特殊材質的不銹鋼對焊法蘭，在惡劣的腐蝕環境下仍能保持穩定的性能，有效延長了法蘭的使用壽命，降低了管道系統的維護成本。
高強度與高剛性
對焊法蘭的頸部設計增強了法蘭的整體剛性和承載能力，使其能夠承受更高的壓力和溫度。在高壓、高溫的管道系統中，不銹鋼對焊法蘭不易發生變形，能夠保持穩定的連接狀態，有效避免了因法蘭變形導致的介質泄漏問題。
優良的密封性能
對焊法蘭的密封面經過精密加工，表面粗糙度低，能夠與墊片緊密貼合，形成可靠的密封結構。此外，法蘭的整體結構設計合理，在螺栓的緊固作用下，密封面與墊片之間能夠產生足夠的密封比壓，有效阻止介質的泄漏。
良好的焊接性能與加工性能
大多數不銹鋼材質具有良好的焊接性能，不銹鋼對焊法蘭在與管道焊接時，能夠形成質量?jī)?yōu)良的焊接接頭，焊接過程中不易出現裂紋、氣孔等缺陷。
美觀耐用，清潔衛生
不銹鋼對焊法蘭表面光滑整潔，具有良好的外觀質量，即使在長期使用過程中，也不易生銹或被污染。此外，對焊法蘭使用壽命長，一般情況下無需頻繁更換，減少了對環境的浪費，符合綠色環保的發展理念。
憑借其優異的性能，不銹鋼對焊法蘭在多個工業領域中得到了廣泛的應用，成為眾多行業管道系統中不可或缺的連接部件。其主要應用行業包括：
石油化工行業
食品醫藥行業
水處理行業
能源電力行業
船舶海洋行業
不銹鋼對焊法蘭憑借其多樣的生產標準、精確的尺寸規格、優質的材質選擇、卓越的產品優勢以及廣泛的應用范圍，成為工業管道系統中理想的連接部件。無論是在高壓高溫的苛刻工況下，還是在對耐腐蝕性、衛生性要求嚴格的環境中，不銹鋼對焊法蘭都能發揮出色的性能，為管道系統的安全穩定運行提供有力保障。
