在現代工業中，管道設計至關重要，法蘭作為重要的連接部件廣泛應用于管道系統中，尤其是在石油、化工、電力、航天等高要求行業。EN 1092-1 對焊法蘭，作為一種關鍵的法蘭類型，憑借其堅固的結構和可靠的性能，成為了眾多工業領域的重要選擇。
上海著誠管件制造有限公司專業生成各種材質和種類的法蘭，嚴格遵循國際標準（如EN 1092-1、ASME B16.5 等），為全球客戶提供高品質的管道連接解決方案。
EN 1092-1 是歐洲標準中關于法蘭（Flanges）的核心規范之一，主要用于規范法蘭的設計、尺寸、材質、壓力等級等技術要求。該標準適用于管道系統中用于連接管道、閥門、泵、設備等的法蘭部件，廣泛應用于石油、化工、電力、船舶等行業。
EN 1092-1標準體系主要內容：
法蘭類型與設計：明確規定對焊法蘭、平焊法蘭、承插法蘭、螺紋法蘭等設計規范，并描述了每種法蘭的結構和適用場景。
壓力等級：常見的壓力等級有PN2.5、PN6、PN10、PN16、PN25、PN40 等。
尺寸規范：標準中列出了法蘭的外徑、內徑、螺紋尺寸、孔徑等詳細的尺寸要求，以及不同壓力等級（PN）下的尺寸變化。
材料體系：涵蓋碳鋼、不銹鋼、合金鋼等材料。
制造與檢驗要求：明確規定了法蘭的制造工藝要求，包括熱軋、鑄造、鍛造等方法，并對法蘭的檢驗要求做出了詳細的規范。

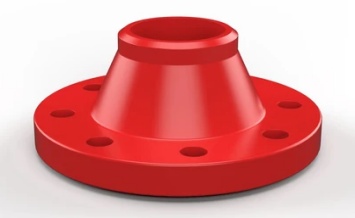

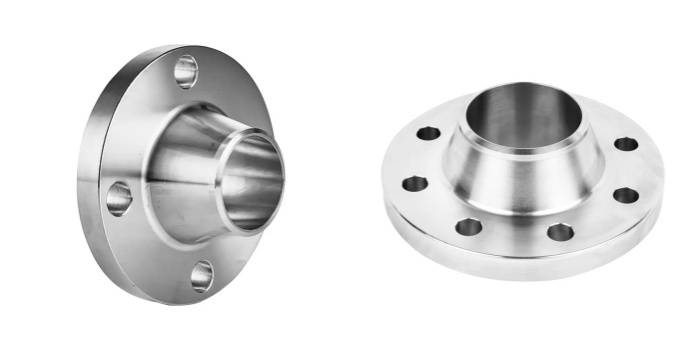

對焊法蘭（Weld Neck Flange）是一種常見的法蘭類型，它的設計特點是法蘭的頸部較長，呈錐形，通常用于需要高強度、高壓和高溫環境的管道連接。它是通過焊接的方式將管道與法蘭連接，因此它得名“對焊法蘭”。對焊法蘭的錐形設計使其在焊接時能夠更好地分散應力，減少焊接部位的應力集中，從而確保更高的連接強度和更好的密封性能。
Type of Flange and Collar | Forged a | Cast | Made | Machined | Bent and | Pressed |
01 (Plate flange for welding) | yes | no | yes | yes | yes | no |
02 (Loose plate flange for Types 32—37） | yes | no | yes | yes | yes | no |
04 (Loose plate flange for Type 34) | yes | no | yes | yes | yes | no |
05 (Blind flange) | yes | no | yes | yes | no | no |
11 (Weld-neck flange) | yes | no | no | yes | no | no |
12 (Hubbed slip-on flange for welding) | yes | no | no | yes | no | no |
13 (Hubbed threaded flange) | yes | no | no | yes | no | no |
21 (Integral flange) | yes | yes | no | yes | no | no |
32 (Weld-on plate collar) | yes | no | yes | yes | yes | no |
33 (Lapped end pipe) | yes | no | yes | no | yes | yes |
34 (Weld-neck collar) | yes | yes | no | yes | yes | no |
35 (Welding neck) | yes | no | yes | yes | yes | no |
36 (Pressed collar with long neck) | yes | no | no | no | yes | yes |
37 (Pressed collar) | yes | no | yes | yes | yes | yes |
a Seamless rolled, pressed, forged. | ||||||
Flange type | Outer diameter | Centre bore | Bolt | Spot | ||
Ra max | Rz max | Ra max | Rz max | |||
01 (Plate flange for welding） | 25 | 160 | 25 | 160 | b | c |
02 (Loose plate flange for Types 32—37） | 25 | 160 | 25 | 160 | b | — |
04 (Loose plate flange for Type 34） | 25 | 160 | 25 | 160 | b | — |
05 (Blind flange） | 25 | 160 | n.a. | b | c | |
11 (Weld-neck flange） | 25a | 160a | 25a | 160a | b | c |
12 (Hubbed slip-on flange for welding） | 25a | 160a | 25a | 160a | b | c |
13 (Hubbed threaded flange） | 25a | 160a | See thread standard | b | c | |
21 (Integral flange） | 25a | 160a | 25a | 160a | — | c |
32 (Weld-on plate collar） | 25 | 160 | 25 | 160 | — | — |
33 (Lapped end pipe） | 25a | 160 | 25a | 160 | — | — |
34 (Weld-neck collar） | 25a | 160a | 25a | 160a | — | — |
35 (Weldring neck） | 25a | 160a | 25a | 160a | — | — |
36 (Pressed collar with long neck） | 25a | 160a | 25a | 160a | — | — |
37 (Pressed collar） | 25a | 160a | 25a | 160a | — | — |
a Or up to PN 40 un-machined. | ||||||
碳 鋼 | P235GH/P245GH/P250GH/P280GH |
合金鋼 | 16Mo3/13CrMo4-5/11CrMo9-10 |
不銹鋼 | X2CrNiMo17-12-2(1.4404)/X2CrNi18-9(1.4307) |
雙相不銹鋼 | X2CrNiMoN22-5-3(1.4462)/X2CrNiMoN25-7-4(1.4410) |
EN 1092-1 對焊法蘭的規范主要適用于PN2.5至PN400的適用公稱壓力，以及 DN10至DN4000的公稱尺寸，下圖是PN100下的 DN10-DN500 尺寸。
| DN | Mating dimensions | Outside diameter of neck A | Flange thickness | Length | Neck diameters | Corner radii R1 | Wall thickness (see 5.6.1) S | |||||
| Outside diameter D | Diameter of bolt circle K | Diameter of bolt hole L | Bolting | |||||||||
| Number | Size | C2 | H2 | H3 | N1 | |||||||
| 10 | 100 | 70 | 14 | 4 | M12 | 172 | 20 | 45 | 6 | 32 | 4 | See Annex A |
| 105 | 75 | 14 | 4 | M12 | 213 | 20 | 45 | 6 | 34 | 4 | ||
| 20 | 130 | 90 | 18 | 4 | M16 | 269 | 22 | 48 | 8 | 42 | 4 | |
| 25 | 140 | 100 | 18 | 4 | M16 | 337 | 24 | 58 | 8 | 52 | 4 | |
| 32 | 155 | 110 | 22 | 4 | M20 | 424 | 24 | 60 | 8 | 62 | 6 | |
| 40 | 170 | 125 | 22 | 4 | M20 | 483 | 26 | 62 | 10 | 70 | 6 | |
| 50 | 195 | 145 | 26 | 4 | M24 | 603 | 28 | 68 | 10 | 90 | 6 | |
| 65 | 220 | 170 | 26 | 8 | M24 | 761 | 30 | 76 | 12 | 108 | 6 | |
| 80 | 230 | 180 | 26 | 8 | M24 | 889 | 32 | 78 | 12 | 120 | 8 | |
| 100 | 265 | 210 | 30 | 8 | M27 | 1,143 | 36 | 90 | 12 | 150 | 8 | |
| 125 | 315 | 250 | 33 | 8 | M30 | 1,397 | 40 | 105 | 12 | 180 | 8 | |
| 150 | 355 | 290 | 33 | 12 | M30 | 1,683 | 44 | 115 | 12 | 210 | 10 | |
| 200 | 430 | 360 | 36 | 12 | M33 | 2,191 | 52 | 130 | 16 | 278 | 10 | |
| 250 | 505 | 430 | 39 | 12 | M36 | 2,730 | 60 | 157 | 18 | 340 | 12 | |
| 300 | 585 | 500 | 42 | 16 | M39 | 3,239 | 68 | 170 | 18 | 400 | 12 | |
| 350 | 655 | 560 | 48 | 16 | M45 | 3,556 | 74 | 189 | 20 | 460 | 12 | |
| 400 | Only mating dimensions fixed, see Annex J. | |||||||||||
| 500 | ||||||||||||
石油與天然氣
化工與石化
電力行業
食品與制藥
建筑與供水
環境工程
上海著誠管件制造有限公司作為一家專業的工程制造服務商，在工業管道領域深耕多年，集加工制造、定制服務與銷售于一體。公司可承接各類工業管道系統裝配、預制管段加工、鋼結構工程、防護圍欄及非標金屬構件定制項目。從材料切割、成型、打磨到焊接組裝，我們提供一站式加工服務，助力客戶縮短供應鏈、降低成本、提升項目執行效率。
質量把控：嚴格實施質量控制體系，從原料采購、加工工藝到產品交付，全流程把控產品的質量。
定制服務：我們始終堅持以項目需求為基礎，為客戶提供彎曲加工、切割成型、表面打磨、坡口處理及專業焊接等加工制造服務。
專業售后：經驗豐富的業務團隊，為客戶提供專業的技術支持及問題解決方案。
上海著誠管件制造有限公司致力于為客戶提供從圖紙、加工制造再到成品交付的一站式解決方案，歡迎各類工程項目方、承包商及企業客戶來電來圖咨詢，我們將為您提供專業的技術支持與高效的制造服務，期待成為您值得信賴的合作伙伴。
