EN 1092-1 對焊法蘭是法蘭的一種類型，通過焊接的方式與管道或其他設備連接。EN 1092-1是歐洲關于法蘭及其連接件的標準文件，其中對焊法蘭部分規定了對焊法蘭的設計、尺寸、材料和標識等多方面要求，旨在確保不同制造商生產的對焊法蘭在歐洲市場上的互換性和質量穩定性。
EN 1092-1 標準適用于公稱壓力從PN 2.5到PN 400的對焊法蘭，涵蓋了多種不同類型的密封面形式，可用于多種工業領域的管道連接，包括但不限于石油、化工、電力、機械制造等行業。
EN 1092-1 對焊法蘭的規格
Standard | EN 1092-1 European Standard |
Manufacturing Process | Hot Forging / Steel Casting / Hot Rolled / Plate Machining |
Outer Diameter | DN 15 to DN 4000 |
Pressure Class | PN 2.5, PN 6, PN 8, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100 etc |
Flanges Facing | Type Flat Face (FF), Type B Raised Face (RF), Type C Tongue, Type D Groove, Type E Spigot, Type F Recess, Type G O-ring Spigot, Type H O-ring Groove, |
EN 1092-1 標準范圍
本歐洲標準適用于單一系列的法蘭，規定了PN名稱為PN2.5至PN400，公稱尺寸為DN10至DN4000的圓形鋼制法蘭的要求。
該歐洲標準規定了法蘭類型及其表面、尺寸、公差、螺紋、螺栓尺寸、法蘭連接面的表面處理、標記材料、壓力/溫度等級和法蘭的大致質量。
在本歐洲標準中，"法蘭"也包括搭接的端部和領口。
本歐洲標準適用于按照表1所述的方法制造的法蘭。
無墊片的管道接頭不屬于本歐洲標準的范圍。
術語和定義
DN
管道系統部件尺寸的字母數字名稱，用于參考目的，由字母DN和一個無尺寸的整數組成，與終端連接的孔徑或外徑的物理尺寸間接相關，單位為毫米。
條目注釋1。字母DN后面的數字并不代表可測量的數值，不應用于計算，除非相關標準中規定。
條目注釋2。在那些使用DN指定系統的標準中，應給出DN和部件尺寸之間的任何關系，例如DN/OD或DN/ID。
PN
用于與管道系統部件的機械和尺寸特性的組合有關的參考目的的字母數字名稱，它包括字母PN和一個無尺寸的數字。
條目注釋1。字母PN后面的數字并不代表可測量的數值，不應用于計算，除非相關標準中規定。
條目注釋2。除非與相關的部件標準號有關，否則PN這個名稱是沒有意義的。
條目注釋3。一個管道部件的允許壓力取決于PN號、部件的材料和設計、允許溫度等。相關的歐洲組件標準包括指定的壓力/溫度等級表，或者至少包括如何確定壓力/溫度等級的規則。
條目注釋4。希望所有具有相同PN和DN代號的部件，對于兼容的法蘭類型具有相同的配接尺寸。
PN16 EN 1092-1 Type11 對焊法蘭的尺寸
EN 1092-1 對焊法蘭的規格主要適用于尺寸范圍為DN10 到DN4000。生產標準為EN 1092-1，下圖是PN16下DN10-DN350的尺寸。
Table 13 — Dimensions of PN 16 flanges | |||||||||||||||||||||||||||||||
| Dimensions in millimetres | |||||||||||||||||||||||||||||||
| DN | Mating dimensions | Outside diameter of neck | Bore diameters | Flange thickness | Chamfer | Collar thickness | Centre portion | Length | Neck diameters | Corner radii | Wall thickness (see 5.6.1) | ||||||||||||||||||||
| Outside diameter | Diameter of bolt circle | Diameter of bolt hole | Bolting | ||||||||||||||||||||||||||||
| D | K | L | Number | Size | A | B1 | B2 | B3 | C1 | C2 | C3 | C4 | E | F | Gmax | H1 | H2 | H3 | H4 | H5 | N1 | N2 | N3 | R1 | S | ||||||
| Flange type | |||||||||||||||||||||||||||||||
| 01, 02, 04, 05, 11, 12, 13, 21 | 11 21 a 34 d 35 - 37 | 01 12 32 | 02 | 04 | 01 02 04 | 11 12 13 | 21 | 05 | 02 04 | 32 34 d | 35 | 36 | 37 | 05 | 12 13 | 11 34 c,d | 11 34 c,d | 35 | 36 | 37 | 11 34 c, d | 12 13 | 21 | 11 12 13 21, 34d | 34 d | 11, 35 to 37 | |||||
| 10 | 90 | 60 | 14 | 4 | M12 | 172 | 180 | 21 | 31 | 14 | 16 | 16 | 16 | 3 | 12 | 5 | 2 | 25 | 22 | 35 | 6 | 35 | 35 | 7 | 28 | 30 | 28 | 4 | 18 | See Annex A | |
| 15 | 95 | 65 | 14 | 4 | M12 | 213 | 220 | 25 | 35 | 14 | 16 | 16 | 16 | 3 | 12 | 5 | 2 | 25 | 22 | 38 | 6 | 38 | 38 | 7 | 32 | 35 | 32 | 4 | 20 | ||
| 20 | 105 | 75 | 14 | 4 | M12 | 269 | 275 | 31 | 42 | 16 | 18 | 18 | 18 | 4 | 14 | 6 | 25 | 3 | 26 | 40 | 6 | 40 | 40 | 8 | 40 | 45 | 40 | 4 | 23 | ||
| 25 | 115 | 85 | 14 | 4 | M12 | 337 | 345 | 38 | 49 | 16 | 18 | 18 | 18 | 4 | 14 | 7 | 25 | 3 | 28 | 40 | 6 | 40 | 40 | 10 | 46 | 52 | 50 | 4 | 26 | ||
| 32 | 140 | 100 | 18 | 4 | M16 | 424 | 435 | 47 | 59 | 18 | 18 | 18 | 18 | 5 | 14 | 8 | 3 | 3 | 30 | 42 | 6 | 42 | 42 | 12 | 56 | 60 | 60 | 6 | 26 | ||
| 40 | 150 | 110 | 18 | 4 | M16 | 483 | 495 | 53 | 67 | 18 | 18 | 18 | 18 | 5 | 14 | 8 | 3 | 3 | 32 | 45 | 7 | 45 | 45 | 15 | 64 | 70 | 70 | 6 | 26 | ||
| 50 | 165 | 125 | 18 | 4 | M16 | 603 | 615 | 65 | 77 | 20 | 18 | 18 | 18 | 5 | 16 | 8 | 3 | 3 | 28 | 45 | 8 | 45 | 45 | 20 | 74 | 84 | 84 | 6 | 29 | ||
| 65 | 185 | 145 | 18 | 8b | M16 | 761 | 775 | 81 | 96 | 20 | 18 | 18 | 18 | 6 | 16 | 8 | 3 | 3 | 55 | 32 | 45 | 10 | 45 | 45 | 20 | 92 | 104 | 104 | 6 | 29 | |
| 80 | 200 | 160 | 18 | 8 | M16 | 889 | 905 | 94 | 108 | 20 | 20 | 20 | 20 | 6 | 16 | 10 | 3 | 3 | 70 | 34 | 50 | 10 | 50 | 50 | 25 | 105 | 118 | 120 | 6 | 32 | |
| 100 | 220 | 180 | 18 | 8 | M16 | 1,143 | 1,160 | 120 | 134 | 22 | 20 | 20 | 20 | 6 | 18 | 10 | 4 | 4 | 90 | 40 | 52 | 12 | 52 | 52 | 25 | 131 | 140 | 140 | 8 | 36 | |
| 125 | 250 | 210 | 18 | 8 | M16 | 1,397 | 1,415 | 145 | 162 | 22 | 22 | 22 | 22 | 6 | 18 | 10 | 4 | 4 | 115 | 44 | 55 | 12 | 55 | 55 | 25 | 156 | 168 | 170 | 8 | 40 | |
| 150 | 285 | 240 | 22 | 8 | M20 | 1,683 | 1,705 | 174 | 188 | 24 | 22 | 22 | 22 | 6 | 20 | 10 | 5 | 5 | 140 | 44 | 55 | 12 | 55 | 55 | 25 | 184 | 195 | 190 | 10 | 45 | |
| 200 | 340 | 295 | 22 | 12 | M20 | 2,191 | 2,215 | 226 | 240 | 26 | 24 | 24 | 24 | 6 | 20 | 11 | 6 | 6 | 190 | 44 | 62 | 16 | 62 | 62 | 30 | 235 | 246 | 246 | 10 | 63 | |
| 250 | 405 | 355 | 26 | 12 | M24 | 2,730 | 2,765 | 281 | 294 | 29 | 26 | 26 | 26 | 8 | 22 | 12 | 10 | 235 | 46 | 70 | 16 | 70 | 68 | 292 | 298 | 296 | 12 | 63 | |||
| 300 | 460 | 410 | 26 | 12 | M24 | 3,239 | 3,275 | 333 | 348 | 32 | 28 | 28 | 28 | 8 | 24 | 14 | 10 | 285 | 46 | 78 | 16 | 78 | 68 | 344 | 350 | 350 | 12 | 71 | |||
| 350 | 520 | 470 | 26 | 16 | M24 | 3,556 | 3,595 | 365 | 400 | 35 | 30 | 30 | 30 | 8 | 26 | 18 | 10 | 330 | 57 | 82 | 16 | 82 | 68 | 390 | 400 | 410 | 12 | 80 | |||

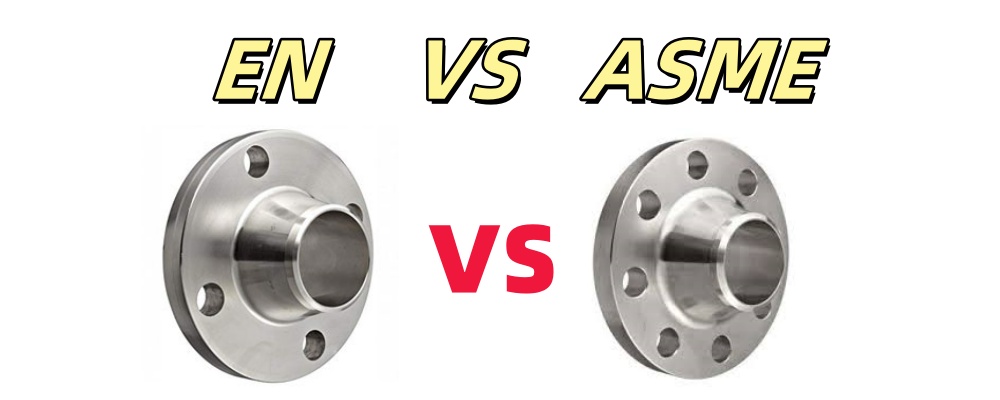

EN 和 ASME 的不同點
EN（歐洲標準）和ASME（美國機械工程師協會標準）在多個工業領域存在不同，以下以法蘭標準（EN 1092系列與ASME B16.5 ）為例詳細闡述：
標準制定機構與適用地區
EN：由歐洲標準化委員會（CEN）等相關歐洲組織制定，適用于歐洲地區以及部分采用歐洲標準體系的國家和地區。在歐洲市場，遵循EN標準是產品進入市場并確保兼容性和安全性的重要依據。
ASME：由美國機械工程師協會制定，主要適用于美國以及一些認可美國標準體系的國家和地區。在美國本土及相關貿易區域，ASME標準具有權威性和主導性。
尺寸體系
EN：在法蘭標準中，采用公稱壓力（PN）和公稱直徑（DN）來表示尺寸規格。不同的公稱壓力和公稱直徑組合對應特定的法蘭尺寸參數，如外徑、螺栓孔中心圓直徑等。
ASME：使用Class和NPS來確定尺寸。Class有Class 150、Class 300等多個級別，NPS從NPS 1/2到NPS 24 等。其尺寸數值和尺寸系列與EN標準有明顯差異，這使得按照不同標準制造的法蘭在互換性上存在困難。
