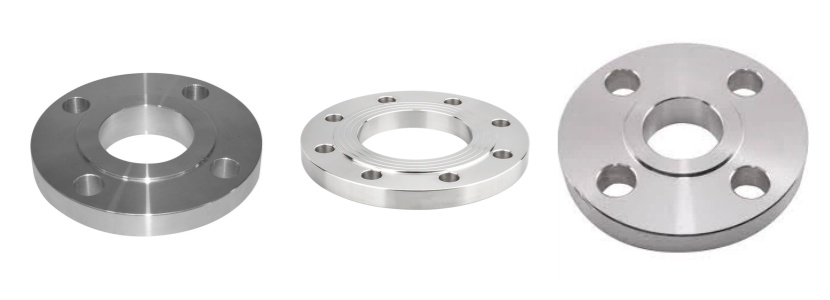

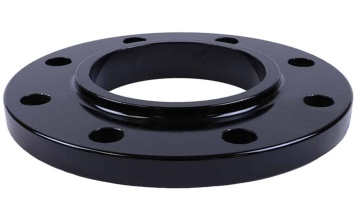

EN1092-1 平焊法蘭

在當今全球化的工業環境中，管道系統的安全性和可靠性至關重要。作為管道連接的核心部件，EN1092-1 平焊法蘭因其獨特的設計、可靠的性能和廣泛的應用領域，成為了連接管道系統的關鍵部件之一。作為一種常見的法蘭類型，平焊法蘭符合歐洲標準，廣泛應用于化工、石油、天然氣、供水等多個行業。

上海著誠管件制造有限公司專業生成各種材質和種類的法蘭，嚴格遵循國際標準（如EN 1092-1、ASME B16.5等），為全球客戶提供高品質的管道連接解決方案。

EN1092-1 標準體系：

EN1092-1 是歐洲標準化委員會(CEN)制定的關于鋼制管法蘭的核心標準，全稱為"法蘭及其連接-管道、閥門、管件和附件用圓形法蘭，PN指定-第1部分：鋼法蘭"。該標準構成了歐洲PN(公稱壓力)法蘭體系的基礎，在全球工業領域具有廣泛影響力。

EN1092-1 適用于公稱壓力從PN2.5至PN400、公稱尺寸從DN10至DN4000的圓形鋼制法蘭。標準詳細規定了以下內容：

?法蘭類型及其密封面形式

?尺寸與公差要求

?螺栓尺寸與布置

?法蘭連接面表面光潔度標準

?材料選擇與性能要求

?壓力-溫度額定值計算方法

?法蘭標記與質量控制要求

平焊法蘭概述：

平焊法蘭（Slip On Flange，簡稱 SO） 是法蘭連接中最常見的類型之一，法蘭主體為圓形鋼板，一端與管道外壁焊接（角焊縫連接），另一端通過螺栓與配對法蘭連接，形成密封接口，其本質是通過焊接方式與管道固定的盤狀零件。標準型平焊法蘭由碳鋼、不銹鋼等材料制成，密封面可采用平面（FF）、突面（RF）或凹凸面（MFM）等形式，通過螺栓預緊力和墊片壓縮實現密封，廣泛應用于石油化工、水處理、暖通空調等領域的管道連接。其設計制造需符合EN1092-1 等標準規范，確保尺寸精度、焊接質量和密封性能滿足工程要求。

EN 1092-1 平焊法蘭的規格：

規格與標準	DIN EN 1092-01 歐洲標準
制造工藝	熱鍛/鋼鑄件/熱軋/板材加工
法蘭外徑	DN15 到 DN4000
壓力等級	PN2.5、PN6、PN8、PN10、PN16、PN25、PN40、PN63、PN100等
法蘭面	平面（FF）、突面（RF）、凹凸面（MFM）等
法蘭增值附加服務	滾壓、鉆孔、沖孔、CNC加工、噴砂、噴丸、熱處理、防銹漆、油黑漆、黃色透明漆、鍍鋅、冷/熱浸鍍鋅
法蘭包裝	散裝/箱裝/木托盤/木箱/塑料布包裝
運輸	公路運輸、海運、航空運輸-貨機/民用客運及貨運飛機

歐標平焊法蘭材料選擇:

碳 鋼	ASTM A105/A105N
低溫鋼	ASTM A350 LF2/LF3
管線鋼	ASTM A694 F42/46/52/56/65/70
合金鋼	ASTM A182 F5/F9/F11/F12/F22/F91/F92
不銹鋼	ASTM A182 F304/304L/304H、F316/316L、F317、F310S、F321、F347、F904L
雙相不銹鋼	ASTM A182 F51/53/55/60

EN 1092-1 TYPE 12 尺寸：

EN 1092-1 平焊法蘭的規格主要適用于適用的公稱壓力為PN2.5至PN400，公稱尺寸為DN10至DN4000，下圖是PN100下DN10-DN500的尺寸。

DN	Mating dimensions					Bore diameter	Flange thickness	Length	Neck diameters	Corner radii R1
	Outside diameter D	Diameter of bolt circle K	Diameter of bolt hole L	Bolting
				Number	Size	B1	C2	H1	N2
10	100	70	14	4	M12	180	20	28	40	4
15	105	75	14	4	M12	220	20	28	43	4
20	130	90	18	4	M16	275	22	30	52	4
25	140	100	18	4	M16	345	24	32	60	4
32	155	110	22	4	M20	435	24	32	68	6
40	170	125	22	4	M20	495	26	34	80	6
50	195	145	26	4	M24	615	28	36	95	6
65	220	170	26	8	M24	775	30	40	118	6
80	230	180	26	8	M24	905	32	44	130	8
100	265	210	30	8	M27	1,160	36	52	158	8
125	315	250	33	8	M30	1,415	40	56	188	8
150	355	290	33	12	M30	1,705	44	60	225	10
200	430	360	36	12	M33	2,215	52	—	—	10
250	505	430	39	12	M36	2,765	60	—	—	12
300	585	500	42	16	M39	3,275	68	—	—	12
350	655	560	48	16	M45	3,595	74	—	—	12
400	Only mating dimensions fixed, see Annex J.
500

EN 1092-1 平焊法蘭的優勢：

安裝簡便

易于安裝：平焊法蘭的設計使其能夠輕松地滑入管道，并進行內外焊接。無需進行復雜的對接，使得安裝過程更加高效。

對接容差較大：由于其簡單的插入式結構，平焊法蘭對管道端口的尺寸和焊接角度要求較低，這使得安裝過程中對精度的要求較少，有利于提高生產效率。

成本效益高

生產和安裝成本低：與對焊法蘭相比，平焊法蘭的制造工藝更加簡單，焊接操作方便，因此整體成本較低，為用戶節省了大量的材料和人工成本。

減少維護成本：其穩固的連接和較好的密封性能有效減少了系統的泄漏風險，降低了長期維護成本。

密封性能好

優越的密封性：通過內外雙面焊接，平焊法蘭具有良好的密封性能，能夠有效防止泄漏，確保管道系統的穩定運行。

抗腐蝕性強：不銹鋼材質的平焊法蘭可適用于酸堿等腐蝕性環境，增強了其在惡劣環境下的可靠性。

符合國際標準

符合標準：EN 1092-1 平焊法蘭完全符合歐洲EN標準，保證了法蘭的尺寸、性能、質量的一致性和可追溯性，且經過認證，可以在國際市場上廣泛使用。

兼容性強：符合國際標準的設計確保了其與全球其他設備的兼容性，方便與其他標準法蘭的結合使用。

應用領域：

?石油與天然氣行業

在石油和天然氣的開采、輸送及精煉過程中，歐標平焊法蘭被廣泛應用于管道、儲罐和壓力容器的連接部位。

?化工與精細化工行業

化工行業中涉及多種腐蝕性介質和復雜的工藝流程，EN 1092-1 平焊法蘭常配合不銹鋼或特殊合金材質使用，用于反應釜、換熱器、管道輸送等部位的連接。

?水處理與環保工程

在市政供水、污水處理和海水淡化等水處理系統中，歐標平焊法蘭常用于泵、閥門和輸水管道的連接。

?電力與能源行業

在火電站、核電站和可再生能源裝置中，EN 1092-1 平焊法蘭用于連接高溫蒸汽管道、冷卻水系統和各類設備接口。

?食品與制藥工業

在對衛生要求較高的食品加工和制藥行業中，平焊法蘭通常采用304 或316L 不銹鋼制造，配合衛生級密封件，確保物料在輸送過程中的純凈性與系統的易清潔性。

?船舶與海洋工程

在船舶管道系統和海上平臺工程中，歐標平焊法蘭用于燃料輸送、冷卻水系統和排水系統等部位
