對焊法蘭作為管道工程系統中關鍵的連接部件，承擔著確保密封性能與承壓性能的重要職責。其質量的優劣直接關系到整個工業生產體系的安全穩定運行，因此對焊法蘭檢驗的工作具有非常重要的重要意義。本文將從對焊法蘭的生產標準入手，詳細闡述其材質種類、尺寸公差范圍，并深入解析檢驗過程中的核心要素。
對焊法蘭是一種帶頸法蘭，采用對焊方式與管道連接在一起。它的結構特點是頸部高度較高，能夠有效增強法蘭的剛性和承壓能力。在連接方式上，與管道的連接采用焊接工藝，先將法蘭頸與管道端部進行對焊，形成一個整體結構，這種連接方式使得法蘭與管道之間具有良好的強度和密封性，能夠承受較高的壓力和溫度，廣泛應用于石油、化工、電力、冶金等高壓、高溫以及重要的工業管道系統中。因其使用范圍多為工業管道重要環節，因此對焊法蘭檢驗就是保證其質量符合標準的重要環節。

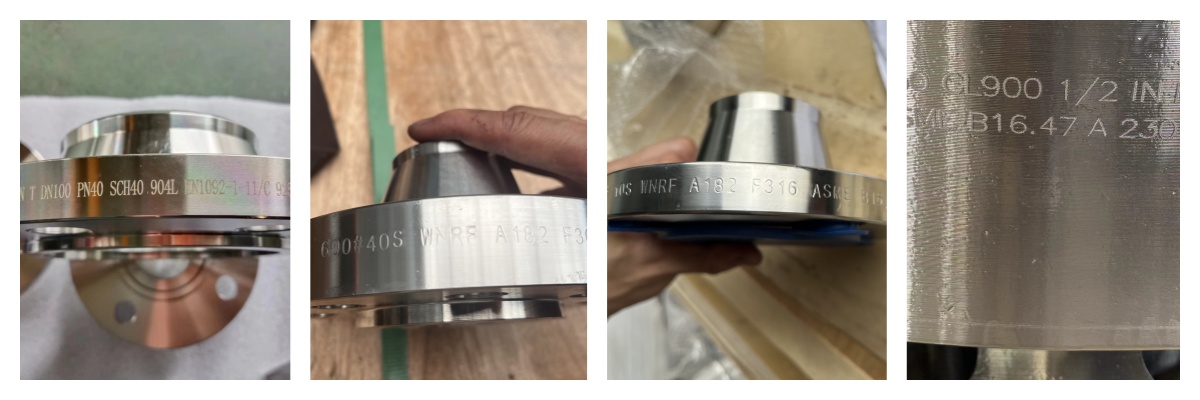

鍛制法蘭的制造標準涉及多個方面，包括材質與化學成分、尺寸與精度、制造工藝、表面質量、力學性能、標識與包裝、檢驗與試驗以及執行標準等。這些標準共同構成了鍛制法蘭制造和檢驗的完整體系，確保了法蘭的質量和性能滿足使用要求。常見的鍛制法蘭生產標準有美標（ASME/ANSI）,歐標（EN）,德標（DIN）和日標（JIS）等。
ASME B16.5美標法蘭
ASME B16.5是美國機械工程師學會（American Society of Mechanical Engineers）制定的一項關于鋼制管法蘭和法蘭管件的設計、制造與檢驗的重要規范。詳細規定了鋼制管法蘭、螺栓連接法蘭、盲法蘭、環連接面法蘭等各種類型法蘭的設計、尺寸、材料選擇、制造工藝、檢驗方法以及標記要求。
尺寸范圍：1/2"-24"
壓力范圍：Class150、300、400、600、900、1500、2500
ASME B16.47A/B大尺寸對焊和盲板法蘭
ASME B16.47標準全稱為“大口徑鋼制法蘭”，主要適用于公稱管徑NPS26至NPS60（DN650至DN1500）的大型法蘭。該標準詳細規定了大型管法蘭的尺寸、壓力等級、材料、測試等要求，為石油、化工、電力、天然氣等行業中大型管道的連接提供了可靠的技術依據。
尺寸范圍：26"-60"
壓力范圍：Class 75、150、300、400、600、900
JIS B2220日標法蘭
JIS B2220是日本工業標準（JIS）中的一個重要部分，專門針對鋼制管法蘭的技術規范。JIS B2220標準規定了鋼制管法蘭的尺寸、材料、壓力等級等參數，以確保連接的安全和可靠性。
尺寸范圍：DN10-DN1500
壓力范圍：5K、10K、16K、20K、30K、40K、63K
DIN 2527盲板法蘭
DIN 2527是德國標準法蘭的一種，標準規定了法蘭的尺寸、材料、壓力等級等參數，適用于壓力等級為PN6至PN40（部分資料提及壓力等級可達PN100，但具體適用范圍可能因版本或特定要求而異）的法蘭連接。這種法蘭主要用于管道系統中，連接兩個管道或管道配件，通過螺栓緊固來實現密封。
尺寸范圍：DN10-500
壓力范圍：PN6-PN100
EN1092-1 Type01/05/11 法蘭
EN1092-1是歐洲標準化委員會（CEN）制定的一項關于法蘭及其連接的重要標準。標準詳細規定了法蘭的外徑、內徑、厚度、螺栓孔直徑及中心距等關鍵尺寸，并設定了嚴格的公差范圍。這些尺寸和公差確保了法蘭與管道系統之間的良好配合和密封效果。
尺寸范圍：DN10-4000
壓力范圍：PN2.5-PN400
碳鋼 | ASTM/ASME A/SA105 A/SA105N, DIN 1.0402, DIN 1.0460, DIN 1.0619,ASTM A350 LF2 / LF3, ASTM A694 / A694 F52 / F56 / F60 / F65 / F70 / F80 |
合金鋼 | ASTM A182 F 5/9/11/12/22/91/92 |
不銹鋼 | ASTMA182 F304/304L/304H/316/316L/317/310S/321/347/904L |
雙相不銹鋼 | ASTM A182 F51, F53, F44 |
鎳合金 | ASTM B564 / ASME SB564, Nickel 200, Nickel 201, Nickel 205, Nickel 205 |
哈式合金 | ASTM B564 / ASME SB564, Hastelloy C276 (UNS N10276), C22 (UNS N06022) |
鋁合金 | 5052 /6061/ 6063 / 2017 / 7075 |
對焊法蘭的材質選擇需根據管道系統的工作環境、介質特性、壓力等級和溫度條件等因素綜合確定，常見的美標材質種類主要包括以下幾類：
碳鋼材質：這是鍛制法蘭中應用最為廣泛的一類材質，具有良好的力學性能和焊接性能，價格相對較為低廉。常見的碳鋼材質有 ASTM A105、A350LF2、A694 等。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Cu | Ni | Cr | Mo | V | Nb |
| ASTM A105 | MIN | 0.60 | 0.10 | |||||||||
| MAX | 0.35 | 1.05 | 0.035 | 0.040 | 0.35 | 0.40 | 0.40 | 0.30 | 0.12 | 0.08 | ||
| ASTM A350 LF2 | MIN | 0.60 | 0.15 | |||||||||
| MAX | 0.30 | 1.35 | 0.035 | 0.040 | 0.35 | 0.40 | 0.40 | 0.30 | 0.12 | 0.08 | 0.02 | |
| ASTM A694 F42 | MIN | 0.15 | ||||||||||
| MAX | 0.30 | 1.60 | 0.025 | 0.025 | 0.35 |
機械系能
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % | HARDNESS |
| ASTM A105 | 485 min | 250 min | 22 min | 30 min | 197 max |
| ASTM A350 LF2 | 485-655 | 250 min | 22 min | 30 min | 197 max |
| ASTM A694 F42 | 415 min | 290 min | 20 min |
不銹鋼材質：當管道系統輸送的介質具有腐蝕性時，通常會選用不銹鋼材質的法蘭。不銹鋼材質具有優異的耐腐蝕性能，能夠有效抵抗酸、堿、鹽等腐蝕性介質的侵蝕。常用的不銹鋼材質有 ASTM A182 F304、F316、F321H等。不銹鋼法蘭由于含有鉻、鎳、鉬等元素，耐腐蝕性能更為優越，尤其適用于海洋、化工等腐蝕性較強的環境。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N | Ti |
| ASTM A182 F304 | MIN | 8.0 | 18.0 | ||||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | 0.10 | |||
| ASTM A182 F316 | MIN | 10.00 | 16.00 | 2.00 | |||||||
| MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.00 | 18.00 | 3.00 | 0.01 | ||
| ASTM A182 F321H | MIN | 0.04 | 9.00 | 17.00 | 4*C | ||||||
| MAX | 0.10 | 2.00 | 0.045 | 0.030 | 1.00 | 12.00 | 19.00 | 0.7 |
機械性能
| MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % |
| ASTM A182 F304 | 515 min | 205 min | 30 min | 50 min |
| ASTM A182 F316 | 515 min | 205 min | 30 min | 50 min |
| ASTM A182 F321H | 515 min | 205 min | 30 min | 50 min |
合金鋼材質：對于高溫、高壓以及具有特殊要求的管道系統，合金鋼材質是理想的選擇。合金鋼通過添加不同的合金元素，如鉻、鉬、釩等，能夠顯著提高法蘭的耐高溫性、耐腐蝕性和強度。常見的合金鋼材質有 ASTM A182 F5、F9、F11、F12等，廣泛應用于電力、石油化工等領域的高溫高壓管道連接。
化學成分
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo |
| ASTM A182 F5 | MIN | 0.30 | 4.00 | 0.44 | |||||
| MAX | 0.15 | 0.60 | 0.030 | 0.030 | 0.50 | 0.50 | 6.00 | 0.65 | |
| ASTM A182 F9 | MIN | 0.30 | 0.50 | 8.00 | 0.90 | ||||
| MAX | 0.15 | 0.60 | 0.030 | 0.030 | 1.00 | 10.00 | 1.10 | ||
| ASTM A182 F12 CL1 | MIN | 0.05 | 0.30 | 0.80 | 0.44 | ||||
| MAX | 0.15 | 0.60 | 0.45 | 0.45 | 0.50 | 1.25 | 0.65 | ||
| ASTM A182 F12 CL2 | MIN | 0.10 | 0.30 | 0.10 | 0.80 | 0.44 | |||
| MAX | 0.20 | 0.80 | 0.40 | 0.40 | 0.60 | 1.25 | 0.65 | ||
| ASTM A182 F11 CL1 | MIN | 0.05 | 0.30 | 0.50 | 1.00 | 0.44 | |||
| MAX | 0.15 | 0.60 | 0.03 | 0.03 | 1.00 | 1.50 | 0.65 | ||
| ASTM A182 F11 CL2 | MIN | 0.10 | 0.30 | 0.50 | 1.00 | 0.44 | |||
| MAX | 0.20 | 0.80 | 0.04 | 0.04 | 1.00 | 1.50 | 0.65 | ||
| ASTM A182 F11 CL3 | MIN | 0.05 | 0.30 | 0.50 | 1.00 | 0.44 | |||
| MAX | 0.15 | 0.60 | 0.03 | 0.03 | 1.00 | 1.50 | 0.65 |
機械性能
| MATERIAL | ASTM A182 F5 | ASTM A182 F9 | ASTM A182 F12 CL1 | ASTM A182 F12 CL2 | ASTM A182 F11 CL1 | ASTM A182 F11 CL2 | ASTM A182 F11 CL3 |
| T.S (MPA) | 485 min | 585 min | 415 min | 485 min | 415 min | 485 min | 515 min |
| Y.S (MPA) | 275 min | 380 min | 220 min | 275 min | 205 min | 275 min | 310 min |
| EL % | 20 min | 20 min | 20 min | 20 min | 20 min | 20 min | 20 min |
| R/A % | 35 min | 40 min | 45 min | 30 min | 45 min | 30 min | 30 min |
| HARDNESS | 143-217 | 179-217 | 121-174 | 143-207 | 121-174 | 143-207 | 150-207 |
對焊法蘭檢驗的尺寸精度直接影響其與管道的連接質量和密封性能，因此尺寸公差范圍是檢驗的重要指標之一，主要涉及以下關鍵尺寸：
法蘭外徑：法蘭外徑的公差范圍通常控制在 ±1.5mm 以內。外徑尺寸過大或過小都會影響法蘭的安裝和與其他部件的配合，過大可能導致無法順利安裝，過小則可能影響連接的穩定性。
螺栓孔中心圓直徑：該尺寸的公差范圍一般為 ±0.6mm。螺栓孔中心圓直徑的精度至關重要，若偏差過大，會導致螺栓無法準確穿入，影響法蘭的緊固效果，進而破壞密封性能。
法蘭厚度：法蘭厚度的公差范圍通常為 ±1.0mm。厚度不足會降低法蘭的承載能力，在高壓工況下可能發生變形或破裂；厚度過厚則會增加成本，同時也可能對安裝空間造成影響。
頸的高度和厚度：頸的高度公差一般為 ±1.0mm，頸的厚度公差為 ±0.8mm。頸作為法蘭與管道連接的重要過渡部分，其尺寸精度直接關系到焊接質量和法蘭的整體強度。
Class150對焊法蘭規格
| 類型 | 常規和長頸 WN法蘭 |
| 密封面 | 凸面(RF), 平面(FF), 環連接面（RTJ) |
| 尺寸范圍 | 1/2” - 48” / DN15 - DN1200 |
| 標準 | ASME B16.5，ASME B16.47 A系/B系 |
| 碳鋼 | ASTM A350 LF2, 16Mn |
| 低溫鋼 | ASTM A350 LF2, 16Mn |
| 管線鋼 | ASTM A694 F42 / 46 / 56 / 60 / 65 |
| 合金鋼 | STM A182 F11 / 12 / 5 / 9 / 91 / 92 |
| 不銹鋼 | ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L |
| 雙相不銹鋼 | ASTM A182 F51, F53, F44 |

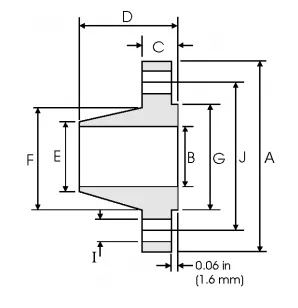

對焊法蘭150LB尺寸參數
S | A | B | C | D | E | F | G | H | I | J | W |
| inch | inch | inch | inch | inch | inch | inch | No. of Holes | inch | inch | kg/pc | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
| 1/2 | 3.500 | 0.620 | 0.440 | 1.880 | 0.840 | 1.190 | 1.380 | 4 | 0.620 | 2.380 | 0.48 |
| 88.90 | 15.70 | 11.20 | 47.80 | 21.30 | 30.20 | 35.00 | 15.70 | 60.45 | |||
| 3/4 | 3.880 | 0.820 | 0.500 | 2.060 | 1.050 | 1.500 | 1.690 | 4 | 0.620 | 2.750 | 0.71 |
| 98.60 | 20.80 | 12.70 | 52.30 | 26.70 | 38.10 | 42.90 | 15.70 | 69.85 | |||
| 1 | 4.250 | 1.050 | 0.560 | 2.190 | 1.320 | 1.940 | 2.000 | 4 | 0.620 | 3.120 | 1.01 |
| 108.0 | 26.70 | 14.20 | 55.60 | 33.50 | 49.30 | 50.80 | 15.70 | 79.25 | |||
| 1¼ | 4.620 | 1.380 | 0.620 | 2.250 | 1.660 | 2.310 | 2.550 | 4 | 0.620 | 3.500 | 1.33 |
| 117.3 | 35.10 | 15.70 | 57.15 | 42.20 | 58.70 | 63.50 | 15.70 | 88.90 | |||
| 1½ | 5.000 | 1.610 | 0.690 | 2.440 | 1.900 | 2.560 | 2.880 | 4 | 0.620 | 3.880 | 1.72 |
| 127.0 | 40.90 | 17.50 | 62.00 | 48.30 | 65.00 | 73.15 | 15.70 | 98.60 | |||
| 2 | 6.000 | 2.070 | 0.750 | 2.500 | 2.380 | 3.060 | 3.620 | 4 | 0.750 | 4.750 | 2.58 |
| 152.4 | 52.60 | 19.10 | 63.50 | 60.45 | 77.70 | 91.90 | 19.10 | 120.7 | |||
| 2½ | 7.000 | 2.470 | 0.880 | 2.750 | 2.880 | 3.560 | 4.120 | 4 | 0.750 | 5.500 | 4.11 |
| 177.8 | 62.70 | 22.40 | 69.85 | 73.15 | 90.40 | 104.6 | 19.10 | 139.7 | |||
| 3 | 7.500 | 3.070 | 0.940 | 2.750 | 3.500 | 4.250 | 5.000 | 4 | 0.750 | 6.000 | 4.92 |
| 190.5 | 78.00 | 23.90 | 69.85 | 88.90 | 108.0 | 127.0 | 19.10 | 152.4 | |||
| 3½ | 8.500 | 3.550 | 0.940 | 2.810 | 4.000 | 4.810 | 5.500 | 8 | 0.750 | 7.000 | 6.08 |
| 215.9 | 90.20 | 23.90 | 71.40 | 101.6 | 122.2 | 139.7 | 19.10 | 177.8 | |||
| 4 | 9.000 | 4.030 | 0.940 | 3.000 | 4.500 | 5.310 | 6.190 | 8 | 0.750 | 7.500 | 6.84 |
| 228.6 | 102.4 | 23.90 | 76.20 | 114.3 | 134.9 | 157.2 | 19.10 | 190.5 | |||
| 5 | 10.00 | 5.050 | 0.940 | 3.500 | 5.560 | 6.440 | 7.310 | 8 | 0.880 | 8.500 | 8.56 |
| 254.0 | 128.3 | 23.90 | 88.90 | 141.2 | 163.6 | 185.7 | 22.40 | 215.9 | |||
| 6 | 11.00 | 6.070 | 1.000 | 3.500 | 6.630 | 7.560 | 8.500 | 8 | 0.880 | 9.500 | 10.6 |
| 279.4 | 154.2 | 25.4 | 88.90 | 168.4 | 192.0 | 215.9 | 22.40 | 241.3 | |||
| 8 | 13.50 | 7.980 | 1.120 | 4.000 | 8.630 | 9.690 | 10.62 | 8 | 0.880 | 11.75 | 17.6 |
| 342.9 | 202.7 | 28.40 | 101.6 | 219.2 | 246.1 | 269.7 | 22.40 | 298.5 | |||
| 10 | 16.00 | 10.02 | 1.190 | 4.000 | 10.75 | 12.00 | 12.75 | 12 | 1.000 | 14.25 | 24.0 |
| 406.4 | 254.5 | 30.20 | 101.6 | 273.0 | 304.8 | 323.8 | 25.40 | 362.0 | |||
| 12 | 19.00 | 12.00 | 1.250 | 4.500 | 12.75 | 14.38 | 15.00 | 12 | 1.000 | 17.00 | 36.5 |
| 482.6 | 304.8 | 31.75 | 114.3 | 323.8 | 365.3 | 381.0 | 25.40 | 431.8 | |||
| 14 | 21.00 | 1.380 | 5.000 | 14.00 | 15.75 | 16.25 | 12 | 1.120 | 18.75 | 48.4 | |
| 533.4 | 35.10 | 127.0 | 355.6 | 400.1 | 412.7 | 28.40 | 476.3 | ||||
| 16 | 23.50 | 1.440 | 5.000 | 16.00 | 18.00 | 18.50 | 16 | 1.120 | 21.25 | 60.6 | |
| 596.9 | 36.60 | 127.0 | 406.4 | 475.2 | 469.9 | 28.40 | 539.8 | ||||
| 18 | 25.00 | 1.560 | 5.500 | 18.00 | 19.88 | 21.00 | 16 | 1.250 | 22.75 | 68.3 | |
| 635.0 | 39.60 | 139.7 | 457.2 | 505.0 | 533.4 | 31.75 | 577.9 | ||||
| 20 | 27.50 | 1.690 | 5.690 | 20.00 | 22.00 | 23.00 | 20 | 1.250 | 25.00 | 84.5 | |
| 698.5 | 42.90 | 144.5 | 508.0 | 558.8 | 584.2 | 31.75 | 635 | ||||
| 24 | 32.00 | 1.880 | 6.000 | 24.00 | 26.12 | 27.25 | 20 | 1.380 | 29.50 | 115 | |
| 812.8 | 47.80 | 152.4 | 609.6 | 663.4 | 692.1 | 35.10 | 749.3 |
以上是Class 150lbs對焊法蘭的產品詳細參數，按照ASME B16.5標準，法蘭壓力等級可分為class 150lb，class 300lb，class 400lb，class 600lb，class 900lb，class 1500lb，class2500lb,如需查看其他產品參數請點擊下面鏈接：
對焊法蘭檢驗是產品出廠前必須要進行的重要環節，需要從多個方面進行全面檢測，主要檢驗要素包括外觀、化學成分、力學性能、尺寸精度、無損檢驗等。
外觀質量檢驗

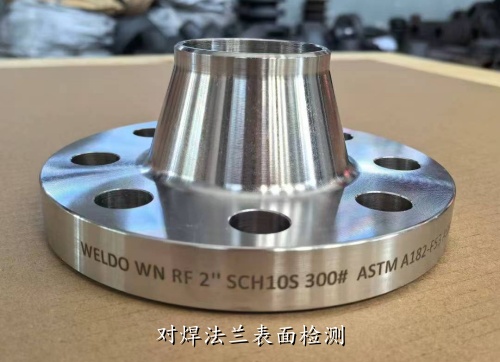

通過肉眼或放大鏡對法蘭的表面進行檢查，不得存在裂紋、縮孔、氣孔、折疊、夾雜等影響質量的缺陷。法蘭的密封面應平整、光滑，不得有劃痕、凹陷等損傷，以保證良好的密封性能。同時，法蘭的邊緣應無毛刺，焊接坡口應符合設計要求，坡口表面不得有氧化皮、油污等雜質，確保焊接質量。
材質化學成分分析
采用光譜分析等方法對法蘭的材質進行化學成分檢驗，確保其化學成分符合相應的標準和設計要求。不同材質的法蘭具有不同的性能，化學成分的偏差可能導致材質性能發生改變，影響法蘭的使用性能和安全性。例如，不銹鋼材質中鉻、鎳等元素的含量不足會降低其耐腐蝕性能。
尺寸精度檢驗

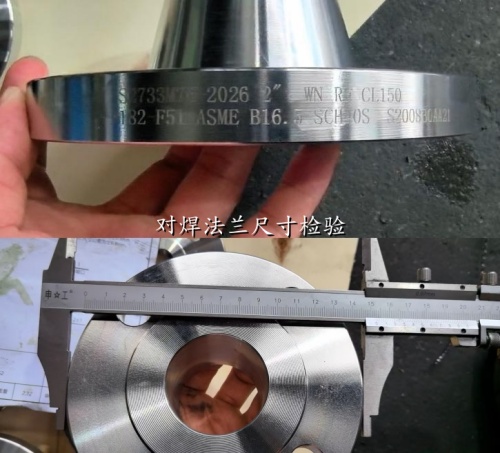

使用卡尺、千分尺、百分表等精密測量工具，按照設計圖紙和相關標準的要求，對法蘭的外徑、螺栓孔中心圓直徑、厚度、頸的高度和厚度等關鍵尺寸進行逐一測量，確保其在規定的公差范圍之內。
無損檢測

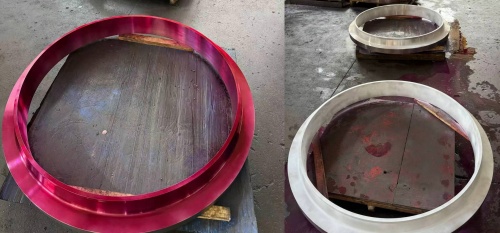

如有特殊要求，法蘭出廠前還需要進行無損檢測，如超聲波檢測、射線檢測、著色檢測、磁粉檢測等。無損檢測能夠有效發現法蘭內部的缺陷，如內部裂紋、未熔合、夾渣等，這些缺陷在外觀檢驗和水壓試驗中可能無法被發現，但卻會嚴重影響法蘭的使用安全性。通過無損檢測，可以及時發現潛在的質量隱患，確保法蘭的內部質量。
力學性能檢驗：對法蘭的力學性能進行抽樣檢驗，主要包括抗拉強度、屈服強度、伸長率等指標。力學性能是法蘭承受壓力和載荷的重要保障，通過拉伸試驗等方法測定其力學性能，確保其能夠滿足管道系統的工作要求。對于高壓、高溫工況下使用的法蘭，還需要進行沖擊韌性試驗，以檢驗其在低溫或沖擊載荷下的韌性。
水壓試驗：水壓試驗是檢驗法蘭密封性能和整體強度的重要手段。將法蘭與試驗盲板進行連接，然后向內部注入水并施加規定的壓力，保壓一段時間后檢查法蘭是否有滲漏現象，同時觀察法蘭是否有變形、破裂等情況。水壓試驗的壓力和保壓時間應根據法蘭的公稱壓力和標準要求確定，以確保法蘭在實際工作壓力下能夠可靠密封。
對焊法蘭檢驗工作是保障管道系統安全穩定運行的重要環節。從鍛制法蘭的生產標準、材質種類區分，到尺寸公差范圍的明確，再到各項檢驗要素的嚴格把控，每一個環節都至關重要。只有通過全面、細致的檢驗，才能確保法蘭的質量符合要求，為管道工程的安全可靠運行提供堅實的保障。
