2025年1月23日，我們收到來自哥倫比亞的關于316不銹鋼對焊法蘭的詢價單，客戶對產品標識和MTR有一些要求。近年來，我們?yōu)槿蚩蛻舫隹诹舜罅扛黝惙ㄌm，因此我們能夠完美滿足這位哥倫比亞客戶的需求。在詳細溝通了貨物需求后，客戶在一周后向我們下單。法蘭在10天后生產完成后通過DHL送達哥倫比亞。發貨前，我們向客戶展示了標識和包裝的照片，并按要求將實物證書放入木箱中。

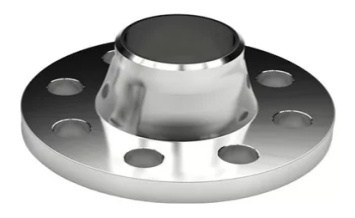

對焊法蘭是一種法蘭類型，其特點是有一個長長的錐形頸部，從法蘭盤逐漸過渡到與管道對接焊接的管端。這種設計提供了重要的結構和性能優勢，尤其適用于高壓、高溫或需要承受較大應力的管道系統。
316不銹鋼是一種奧氏體不銹鋼，其主要成分包含鉻 (Cr)、鎳 (Ni) 和鉬 (Mo)。鉬的添加顯著提高了316 不銹鋼的耐腐蝕性，尤其是在含氯環境中的抗點蝕和縫隙腐蝕能力，使其優于常見的304不銹鋼。
Shape Type | Regular and Long Neck |
Sealing Face | RF, FF, FTJ |
Size Range | 1/2" - 48"/ DN15 - DN1200 |
Pressure Rating | Class 150, 300, 600, 900, 1500, 2500lb |
Standard | ASME B16.5, ASME B16.47 Series A/B |
Stainless Steel | ASTM A182 F304/304L/304H, 316/316L, 310S, 317,347,904L |
國標（GB）：GB/T 9115-2010（壓力等級PN系列）
化工標準：HG/T 20592-2009（PN系列）、HG/T 20615-2009（Class系列）
美標：ASME B16.5（Class 150至2500）、ASME B16.47（大直徑法蘭）
日標：JIS B2220
歐標：EN 1092-1（PN系列）
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N |
ASTM A182 F316 | MIN | 10.0 | 16.0 | 2.00 | ||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 | 0.01 |
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % |
ASTM A182 F316 | 515 min | 205 min | 30 min | 50 min |
NPS | A | B | C | D | E | F | G | H | I | J | W |
inch | No. of Holes | inch | kg/pc | ||||||||
mm | mm | ||||||||||
1/2 | 3.500 | 0.620 | 0.440 | 1.880 | 0.840 | 1.190 | 1.380 | 4 | 0.620 | 2.380 | 0.48 |
88.90 | 15.70 | 11.20 | 47.80 | 21.30 | 30.20 | 35.00 | 15.70 | 60.45 | |||
3/4 | 3.880 | 0.820 | 0.500 | 2.060 | 1.050 | 1.500 | 1.690 | 4 | 0.620 | 2.750 | 0.71 |
98.60 | 20.80 | 12.70 | 52.30 | 26.70 | 38.10 | 42.90 | 15.70 | 69.85 | |||
1 | 4.250 | 1.050 | 0.560 | 2.190 | 1.320 | 1.940 | 2.000 | 4 | 0.620 | 3.120 | 1.01 |
108.0 | 26.70 | 14.20 | 55.60 | 33.50 | 49.30 | 50.80 | 15.70 | 79.25 | |||
1-1/4 | 4.620 | 1.380 | 0.620 | 2.250 | 1.660 | 2.310 | 2.550 | 4 | 0.620 | 3.500 | 1.33 |
117.3 | 35.10 | 15.70 | 57.15 | 42.20 | 58.70 | 63.50 | 15.70 | 88.90 | |||
1-1/2 | 5.000 | 1.610 | 0.690 | 2.440 | 1.900 | 2.560 | 2.880 | 4 | 0.620 | 3.880 | 1.72 |
127.0 | 40.90 | 17.50 | 62.00 | 48.30 | 65.00 | 73.15 | 15.70 | 98.60 | |||
2 | 6.000 | 2.070 | 0.750 | 2.500 | 2.380 | 3.060 | 3.620 | 4 | 0.750 | 4.750 | 2.58 |
152.4 | 52.60 | 19.10 | 63.50 | 60.45 | 77.70 | 91.90 | 19.10 | 120.7 | |||
2-1/2 | 7.000 | 2.470 | 0.880 | 2.750 | 2.880 | 3.560 | 4.120 | 4 | 0.750 | 5.500 | 4.11 |
177.8 | 62.70 | 22.40 | 69.85 | 73.15 | 90.40 | 104.6 | 19.10 | 139.7 | |||
3 | 7.500 | 3.070 | 0.940 | 2.750 | 3.500 | 4.250 | 5.000 | 4 | 0.750 | 6.000 | 4.92 |
190.5 | 78.00 | 23.90 | 69.85 | 88.90 | 108.0 | 127.0 | 19.10 | 152.4 | |||
3-1/2 | 8.500 | 3.550 | 0.940 | 2.810 | 4.000 | 4.810 | 5.500 | 8 | 0.750 | 7.000 | 6.08 |
215.9 | 90.20 | 23.90 | 71.40 | 101.6 | 122.2 | 139.7 | 19.10 | 177.8 | |||
4 | 9.000 | 4.030 | 0.940 | 3.000 | 4.500 | 5.310 | 6.190 | 8 | 0.750 | 7.500 | 6.84 |
228.6 | 102.4 | 23.90 | 76.20 | 114.3 | 134.9 | 157.2 | 19.10 | 190.5 | |||
5 | 10.00 | 5.050 | 0.940 | 3.500 | 5.560 | 6.440 | 7.310 | 8 | 0.880 | 8.500 | 8.56 |
254.0 | 128.3 | 23.90 | 88.90 | 141.2 | 163.6 | 185.7 | 22.40 | 215.9 | |||
6 | 11.00 | 6.070 | 1.000 | 3.500 | 6.630 | 7.560 | 8.500 | 8 | 0.880 | 9.500 | 10.6 |
279.4 | 154.2 | 25.4 | 88.90 | 168.4 | 192.0 | 215.9 | 22.40 | 241.3 | |||
8 | 13.50 | 7.980 | 1.120 | 4.000 | 8.630 | 9.690 | 10.62 | 8 | 0.880 | 11.75 | 17.6 |
342.9 | 202.7 | 28.40 | 101.6 | 219.2 | 246.1 | 269.7 | 22.40 | 298.5 | |||
? 檢查表面缺陷
檢查法蘭面、頸部和內孔是否有裂紋、點蝕、腐蝕和粗加工痕跡。
確保沒有因焊接或熱處理不當而造成的燒痕、生銹或變色。
檢查是否有可能影響不銹鋼對焊法蘭的密封性能的凹痕、劃痕或鑿痕。

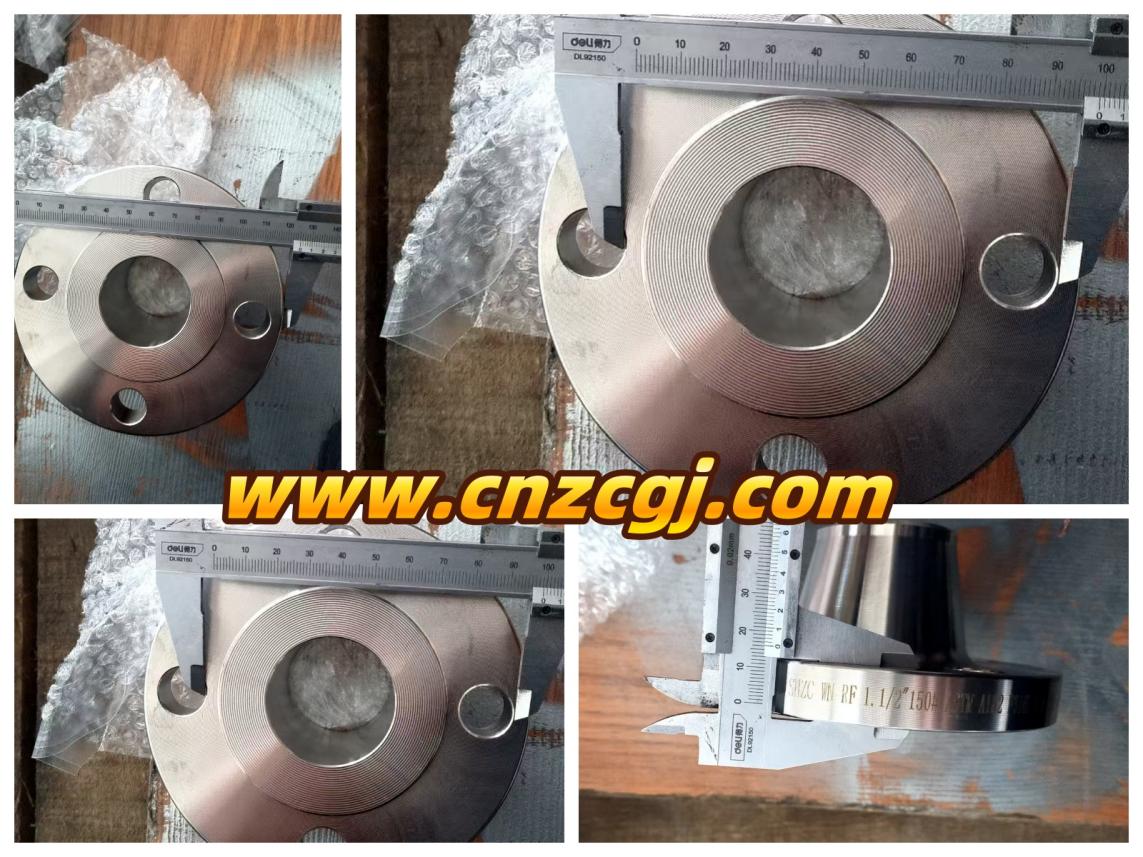

? 按照 ASME B16.5 / B16.47 驗證尺寸
外徑和內徑 (OD & ID) – 檢查法蘭尺寸是否與管道系統匹配。
不銹鋼對焊法蘭的螺栓孔直徑和節圓直徑 (PCD) – 確保孔間距均勻，以便正確螺栓連接。
頸部厚度和輪轂長度 – 測量以確保應力分布合理。
化工行業：強酸、強堿介質輸送管道。
海洋工程：海水淡化設備、船舶管道系統。
食品與制藥：高衛生要求環境（需表面拋光處理）。
能源行業：油氣輸送、核電設備。
高溫環境：鍋爐、熱交換器連接。
