瀏覽數量： 27 作者： Nancy 發布時間： 2024-12-19 來源： 本站

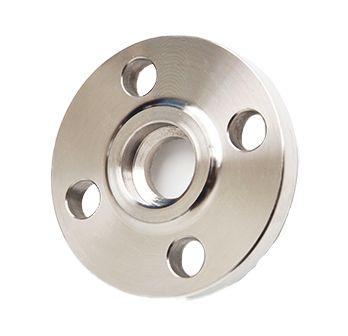

不銹鋼承插法蘭具有承插接口。承口部分是一個內凹的結構，其內徑略大于與之連接的管道外徑。插口部分則是管道端部的結構，其外徑與承口內徑相匹配。這種結構設計使得管道能夠插入法蘭的承口，形成緊密的連接。
不銹鋼具有良好的強度和韌性。在承插法蘭的結構中，這使得法蘭能夠承受一定的壓力而不會輕易變形。同時，不銹鋼的耐腐蝕性也體現在法蘭的結構上。由于不需要額外的防腐涂層（在大多數情況下），其結構表面光滑，沒有因防腐處理而帶來的不規則性。
不銹鋼承插法蘭的規格
Size Range | 1/2"- 3" / DN15 - DN80 |
Pressure Rating | Class 150, 300, 600, 1500 |
Standard | ANSI / ASME B16.5 |
DIN | DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636,DIN2637, DIN2638, DIN2673 |
BS | BS4504 , BS4504, BS1560, BS10 |
Flange Face Type | Flate Face (FF), Raised Face (RF), Ring Type Joint (RTJ) |
不銹鋼法蘭的材質分析
不銹鋼是指在大氣和淡水等弱腐蝕環境中能抵抗腐蝕的鋼，鉻元素在不銹鋼表面形成一層極薄且致密的氧化鉻膜（鈍化膜），這層膜阻止了進一步的腐蝕，使不銹鋼具有耐腐蝕性。
CHEMICAL | LIMITS | C | Mn | P | S | Si | Ni | Cr | Mo | N |
ASTM A182 F304 | MIN | 8.0 | 18.0 | |||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 11.0 | 20.0 | 0.10 | ||
ASTM A182 F316 | MIN | 10.0 | 16.0 | 2.00 | ||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 14.0 | 18.0 | 3.00 | 0.01 | |
ASTM A182 F317 | MIN | 11.00 | 18.00 | 3.00 | ||||||
MAX | 0.08 | 2.00 | 0.05 | 0.03 | 1.00 | 15.00 | 20.00 | 4.00 | ||
ASTM A182 F321 | MIN | 9.00 | 17.00 | 0.10 | ||||||
MAX | 0.08 | 2.00 | 0.05 | 0.03 | 1.00 | 12.00 | 19.00 | |||
ASTM A182 F347 | MIN | 9.00 | 17.00 | |||||||
MAX | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 13.00 | 20.00 | |||
ASTM A182 F904L (N08904) | MIN | 23.00 | 19.00 | 4.00 | ||||||
MAX | 0.02 | 2.00 | 0.040 | 0.030 | 1.00 | 28.00 | 23.00 | 5.00 | 0.10 |
不銹鋼承插法蘭的抗拉強度是指在拉伸試驗中，材料抵抗斷裂的較大應力。不同類型的不銹鋼法蘭具有不同的抗拉強度值。例如，304不銹鋼法蘭的抗拉強度一般在515 - 700MPa之間。這一強度特性使得它能夠承受一定的軸向拉力，在管道系統中，當管道內介質壓力產生軸向力或者在安裝過程中有一定的拉伸力作用時，304不銹鋼法蘭能夠保持結構的完整性而不發生斷裂。
MATERIAL | T.S (MPA) | Y.S (MPA) | EL % | R/A % |
ASTM A182 F304 | 515 min | 205 min | 30 min | 50 min |
ASTM A182 F316 | 515 min | 205 min | 30 min | 50 min |
ASTM A182 F317 | 515 min | 205 min | 30 min | 50 min |
ASTM A182 F321 | 515 min | 205 min | 30 min | 50 min |
ASTM A182 F347 | 515 min | 205 min | 30 min | 50 min |
ASTM A182 F904L | 490 min | 215 min | 35 min | 50 min |
承插法蘭的尺寸
不銹鋼承插法蘭的規格主要適用于尺寸范圍為 1/2”至 3”（DN15 到DN80）。生產標準為ASME B16.5，壓力等級有Class 150, 300, 600, 1500。

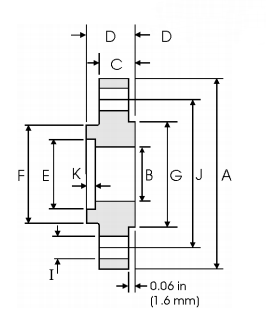

Class 150承插法蘭的尺寸和重量
NPS | A | B | C | D | E | K | F | G | H | I | J | W |
inch | inch | inch | inch | inch | inch | inch | inch | No. of Holes | inch | inch | kg/pc | |
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |||
1/2 | 3.5 | 0.62 | 0.44 | 0.62 | 0.88 | 0.38 | 1.19 | 1.38 | 4 | 0.62 | 2.38 | 0.42 |
88.9 | 15.7 | 11.2 | 15.7 | 22.4 | 9.6 | 30.2 | 35.1 | 15.7 | 60.45 | |||
3/4 | 3.88 | 0.82 | 0.5 | 0.62 | 1.09 | 0.44 | 1.5 | 1.69 | 4 | 0.62 | 2.75 | 0.59 |
98.6 | 20.8 | 12.7 | 15.7 | 27.7 | 11.1 | 38.1 | 42.9 | 15.7 | 69.85 | |||
1 | 4.25 | 1.05 | 0.56 | 0.69 | 1.36 | 0.50 | 1.94 | 2.0 | 4 | 0.62 | 3.120 | 0.81 |
108 | 26.7 | 14.2 | 17.5 | 34.5 | 12.70 | 49.3 | 50.8 | 15.7 | 79.25 | |||
1-1/4 | 4.62 | 1.38 | 0.62 | 0.81 | 1.7 | 0.56 | 2.31 | 2.5 | 4 | 0.62 | 3.5 | 1.07 |
117.3 | 35.1 | 15.7 | 20.6 | 43.2 | 14.2 | 58.7 | 63.5 | 15.7 | 88.9 | |||
1-1/2 | 5.0 | 1.61 | 0.69 | 0.88 | 1.95 | 0.62 | 2.56 | 2.88 | 4 | 0.62 | 3.88 | 1.36 |
127 | 40.9 | 17.5 | 22.3 | 49.5 | 15.7 | 65.0 | 73.15 | 15.7 | 98.6 | |||
2 | 6.0 | 2.07 | 0.75 | 1.0 | 2.44 | 0.69 | 3.06 | 3.62 | 4 | 0.75 | 4.75 | 2.10 |
152.4 | 52.6 | 19.1 | 25.4 | 62.0 | 17.5 | 77.7 | 91.9 | 19.1 | 120.7 | |||
2-1/2 | 7.0 | 2.47 | 0.88 | 1.12 | 2.94 | 0.75 | 3.56 | 4.12 | 4 | 0.75 | 5.5 | 3.33 |
177.8 | 62.7 | 22.4 | 28.4 | 74.7 | 19.0 | 90.4 | 104.6 | 19.1 | 139.7 | |||
3 | 7.5 | 3.07 | 0.94 | 1.19 | 3.57 | 0.81 | 4.25 | 5.0 | 4 | 0.75 | 6.0 | 3.90 |
190.5 | 78.0 | 23.9 | 30.2 | 90.7 | 20.6 | 108. | 127 | 19.1 | 152.4 |

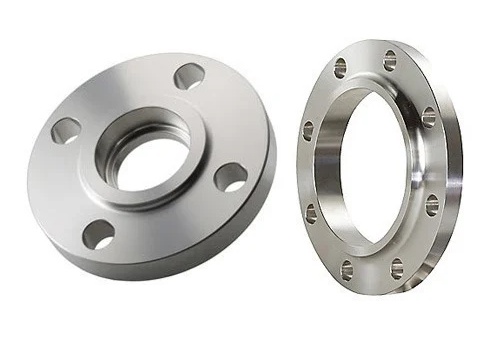

不銹鋼承插法蘭的優勢
安裝方便性
不銹鋼承插法蘭的承插連接方式相對簡單。與焊接法蘭相比，不需要專業的焊接設備和熟練的焊接工人。
密封性好
由于采用了密封材料進行承插密封，承插法蘭在正常使用條件下能夠提供良好的密封性。無論是在靜態還是動態的情況下，只要密封材料選擇合適且安裝正確，就能有效防止介質泄漏。
維護與更換便捷性
如果在管道系統運行過程中發現承插法蘭出現問題，如密封不嚴或法蘭損壞等情況，其維護和更換相對容易。
