對焊管件VS承插焊管件

上海著誠管件制造有限公司多年來深耕管道及配件的國內外市場，憑借優質的產品和專業的服務，贏得了眾多客戶的信賴。

對焊管件和承插焊管件作為我司的主營產品，我們嚴格遵循ASME、ANSI、DIN等國際標準進行生產與檢測，確保產品在材質、尺寸、壓力等級及焊接性能上均達到行業標準要求。憑借先進的生產工藝與完善的質量管控體系，我們能為客戶提供從常規碳鋼、不銹鋼到特殊合金材質，涵蓋彎頭、三通、大小頭等管件。

在眾多管件類型中，對焊管件和承插焊管件是兩種最為常見的管件類型。雖然兩者都用于連接管道各部分，但它們各自具有不同的特性、優缺點，適用于不同的應用。

一、對焊管件（Butt Weld Fittings）

通過對焊方式與管道系統進行連接的管件統稱對焊管件。它們種類繁多，尺寸范圍覆蓋面廣，廣泛應用于各類工業管道系統。

1.產品制造標準

對焊管件遵循嚴格的國際標準：

• ASME B16.9：工廠制造的對焊管件的尺寸標準，當前工業領域應用最廣泛的標準，覆蓋公稱尺寸1/2 英寸（DN15）至 48 英寸（DN1200） 的碳鋼、合金鋼、不銹鋼對焊管件；

• ASME B16.25：對焊端部標準（Buttwelding Ends），規定對接焊接端的坡口制備和尺寸公差;

• ASME B16.28：短半徑（SR，R=1.0D）和180度鋼制對焊彎頭的尺寸標準；

• ASTM A234/A234M：中高溫用碳鋼和合金鋼對焊管件標準；

• ASTM A403/A403M：奧氏體不銹鋼對焊管件標準；

• MSS SP-43：用于低壓、耐腐蝕用途的不銹鋼對焊管件標準；

2.ASME B16.9對焊管件的類型

3.不銹鋼對焊管件

采用ASTM A403 WP304/L、316/L、321、347等奧氏體不銹鋼或雙相不銹鋼制造，符合ASME B16.9生產標準，具有良好的耐腐蝕性，適用于高溫高壓的腐蝕環境的工業管道。

化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo
ASTM A403 WP304	MIN						8.0	18.0
	MAX	0.08	2.00	0.045	0.030	1.00	11.0	20.0
ASTM A403 WP304L	MIN						8.0	18.0
	MAX	0.03	2.00	0.045	0.030	1.00	11.0	20.0
ASTM A403 WP316	MIN						10.00	16.00	2.00
	MAX	0.08	2.00	0.045	0.030	1.00	14.00	18.00	3.00
ASTM A403 WP316L	MIN						10.00	16.00	2.00
	MAX	0.03	2.00	0.045	0.030	1.00	14.00	18.00	3.00

機械性能

MATERIAL	ASTM A403 WP304	ASTM A403 WP304L	ASTM A403 WP316	ASTM A403 WP316L
T.S (MPA)	515 min	485 min	515 min	485 min
Y.S (MPA)	205 min	170 min	205 min	170 min
EL %	28 min	28 min	28 min	28 min

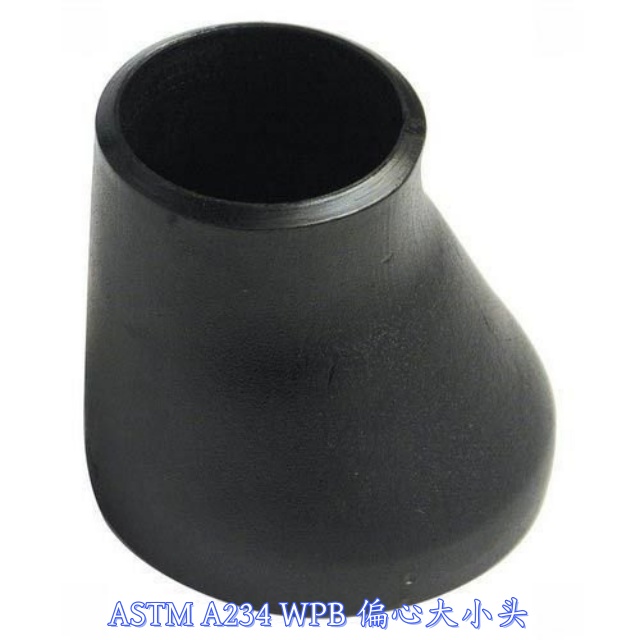

4.碳鋼對焊管件

符合ASTM A234材料標準要求的WPB、WPC等級別碳鋼或WP系列鉻鉬合金鋼對焊管件，具有經濟實用，性價比高，機械強度優良等特點，適用于石油煉制廠的常減壓裝置管道、城市集中供熱管道。

化學成分

CHEMICAL

LIMITS

C

Mn

P

S

Si

Cr

Mo

Ni

Cu

Cb

V

ASTM A234 WPB

MIN

0.29

0.10

MAX

0.30

1.06

0.050

0.058

0.40

0.15

0.40

0.40

/

0.08

機械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	HARDNESS
ASTM A234 WPB	415 min	240 min	22 min	197 max

二、承插焊管件(Socket Weld Fittings)

1.產品制造標準

承插焊管件同樣遵循嚴格的規范：

ASME B16.11：承插焊和螺紋管件的主要標準；

MSS SP-97：承插焊和螺紋支管座標準；

MSS SP-83：承插焊和螺紋活接頭標準；

2.ASME B16.11承插焊管件的類型

3.ASTM A182不銹鋼承插焊管件

ASTM A182是由美國材料與試驗協會（ASTM）制定，專門針對鍛制合金與不銹鋼管件，涵蓋承插管件、螺紋管件等多種類型。簡單來說，它規定了用于制造法蘭、管件、閥門、和其他高壓高溫管道系統組件所用鋼材的化學成分、機械性能和熱處理要求。

奧體式不銹鋼

以 F304/304L、F316/316L、F321/321H 為代表，具有良好的耐腐蝕性和韌性，能抵御多種酸堿介質侵蝕，且低溫性能優異，廣泛應用于食品加工、醫藥、水處理等對耐腐蝕性要求高的行業。

化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo	N
ASTM A182 F304	MIN						8.0	18.0
	MAX	0.08	2.00	0.045	0.030	1.00	11.0	20.0		0.10
ASTM A182 F316	MIN						10.0	16.0	2.00
	MAX	0.08	2.00	0.045	0.030	1.00	14.0	18.0	3.00	0.01

機械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %
ASTM A182 F304	515 min	205 min	30 min	50 min
ASTM A182 F316	515 min	205 min	30 min	50 min

雙相不銹鋼

代表材料 F51、F53、F55 等，結合奧氏體和鐵素體不銹鋼的優勢，兼具高強度和高耐腐蝕性，抗應力腐蝕開裂能力強，適合海洋工程、化工脫硫等嚴苛環境。

化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo	N	Cu
ASTM A182 F51	MIN						4.50	21.00	2.50	0.08
	MAX	0.03	2.00	0.030	0.020	1.00	6.50	23.00	3.50	0.20

機械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %
ASTM A182 F51	620 min	450 min	25 min	45 min

4.ASTM A105碳鋼承插焊管件

碳鋼承插管件是利用鍛壓機械對碳鋼坯料施加壓力，使其產生塑性變形，從而獲得具有特定機械性能、形狀和尺寸的鍛件。

常見的碳鋼材料標準包括ASTM A105、ASTM A182、ASTM A350 LF2、ASTM A694等。

鍛造配件標準，包括ASME B16.11、MSS-SP-79、MSS SP-83、MSS SP-95、MSS SP-97和BS 3799標準。它們用于在公稱通徑管和管道之間建立連接。它們具有廣泛的應用范圍。

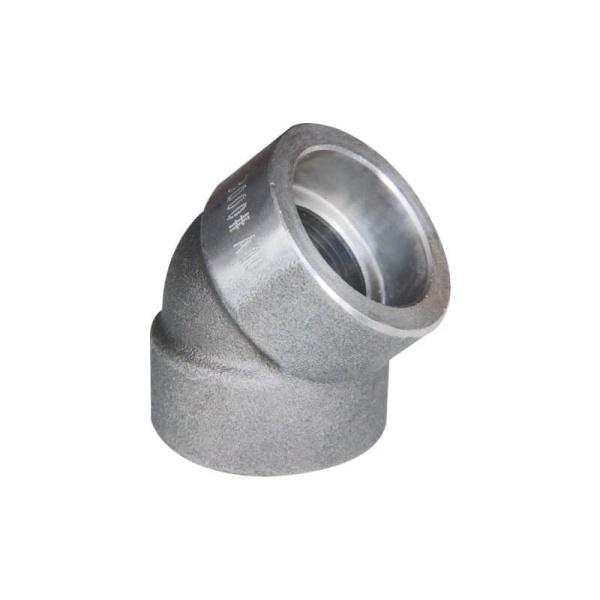

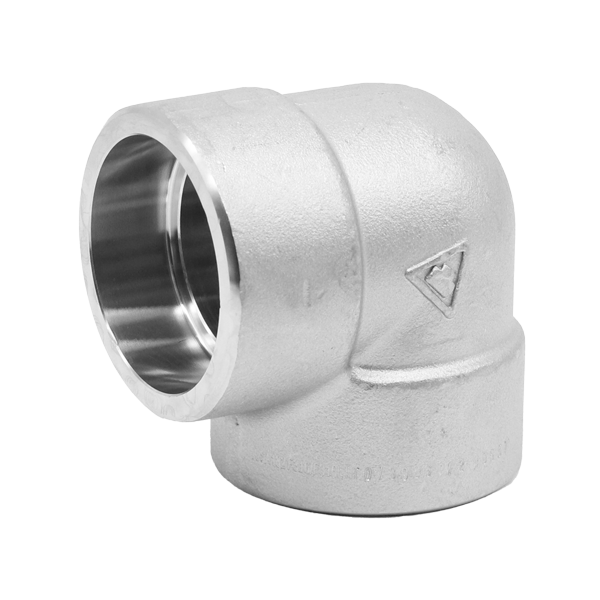

類型	承插90度彎頭/45度彎頭/三通/四通/管帽/管箍/活接頭/支管座
尺寸范圍	1/8"- 4" / DN6 - DN100
壓力等級	3000lbs, 6000lbs, 9000lbs.
生產標準	GB/T 14383, ASME B16.11, BS3799
碳鋼	ASTM A105, 20#
低溫鋼	ASTM A350 LF2, 16Mn
管線鋼	ASTM A694 F42 / 46 / 56 / 60 / 65
合金鋼	ASTM A182 F11 / 12 / 5 / 9 / 91 / 92

ASTM A105 承插焊管件是符合美國材料與試驗協會（ASTM）A105 標準的碳鋼承插焊連接類管道配件，通過承插焊方式進行連接的管道配件（如承插彎頭、承插三通、承插管箍等）。

作為碳鋼鍛制管件材料標準，ASTM A105標準規范了管件的材質、加工工藝、性能檢測等環節，保證鍛制管件的性能與質量。

化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Cu	Ni	Cr	Mo	V
ASTM A105	MIN		0.60			0.10
	MAX	0.35	1.05	0.035	0.040	0.35	0.40	0.40	0.30	0.12	0.08

采用優質碳素結構鋼，化學成分需嚴格控制，低硫磷設計可避免材質脆性，提升抗疲勞性能；

機械性能

MATERIAL	T.S (MPA)	Y.S (MPA)	EL %	R/A %	HARDNESS
ASTM A105	485 min	250 min	22 min	30 min	197 max

常溫下抗拉強度≥485MPa，屈服強度≥250MPa，伸長率≥22%，確保管件在高壓工況下不易發生拉伸或變形；

三、對焊管件和承插管件的區別

對比維度	對焊管件	承插焊管件
連接方式	坡口對接焊，全焊透	管道插入承口，角焊縫焊接
尺寸范圍	NPS 1/2" 至 48" 甚至更大	NPS 1/2"至 4"
壓力等級	Class 150 至 2500 或更高	通常 Class 3000、6000、9000
壁厚要求	與連接的管道壁厚匹配	通常比同級對焊管件更厚實
流動特性	內壁光滑，流動阻力小	承口處有臺階，略有流動阻力
裝配難度	需要精確對準和坡口準備	裝配相對簡單，對準要求較低
焊接要求	需要全焊透焊接技術，要求高	角焊縫，技術要求相對較低
檢測要求	通常需要NDT檢測（RT/UT）	通常只需外觀檢查（VT）
可拆卸性	連接穩固，不可拆卸	采用角焊連接，但某些接頭可拆卸
經濟性	材料成本較低，但安裝成本較高	管件本身成本較高，但安裝成本較低
空間需求	緊湊，但需要焊接操作空間	更緊湊，適合空間受限場合

1.技術細節差異

焊縫結構差異
對焊管件采用對接焊縫，焊縫金屬填充在管件與管道的坡口之間，形成與母材等強的連接。

承插焊管件則采用角焊縫，管道插入承口后，在外部進行焊接，焊縫不要求全焊透（但根部需有適當熔深）。

應力分布
對焊連接的應力分布更均勻，疲勞性能更好。

承插焊在承口轉角處存在應力集中，因此在循環載荷條件下需要特別注意。

腐蝕考慮
對焊連接的內表面光滑連續，不易產生腐蝕滯留區。

承插焊連接在管道與承口之間存在微小間隙（雖經焊接封閉，但根部可能殘留），在腐蝕性環境中需要特別注意。

2.優缺點對比

對比維度	對焊管件	承插焊管件
安全性能	高（全熔透焊縫，耐高壓高溫，泄漏風險低）	低（角焊間隙，耐壓耐溫有限，泄漏風險高）
安裝效率	低（需坡口、專業焊接、探傷，周期長）	高（無需坡口，普通焊接，周期短）
成本水平	高（加工、安裝、維護成本均高）	低（加工、安裝、維護成本均低）
空間適配	差（需大操作空間，不適配緊湊場景）	好（體積小，操作空間需求低，適配緊湊場景）
維護靈活性	差（固定焊接，拆卸修復難）	好（部分帶活接頭，拆卸修復易）
適用范圍	廣（大中小口徑，高壓高溫，強腐蝕介質）	窄（中小口徑，低壓低溫，弱腐蝕介質）
使用壽命	長（3~5 年以上，抗腐蝕抗疲勞）	短（1~3 年，易腐蝕易疲勞）

四、應用范圍指南

1.石油化工行業

對焊管件：主工藝管道、高溫高壓反應器連接、長距離輸送管道

承插焊管件：儀表引壓管、化學注入點、取樣點、泄放系統

2.電力行業

對焊管件：主蒸汽管道、給水管道、凝結水管道

承插焊管件：儀表管、疏水管、空氣管、小口徑輔助系統

3.制藥與生物技術

對焊管件：主要工藝流體管道、潔凈蒸汽、純化水分配系統

承插焊管件：儀表連接、小型設備接口

4.船舶與海洋工程

對焊管件：主推進系統管道、大型系統管道

承插焊管件：控制空氣管、儀表管、小口徑燃油/滑油管
