ASME B18.2.1美標螺栓與螺釘規格尺寸介紹

在工業制造、重型設備、鋼結構建筑及基礎設施領域，緊固件都發揮著至關重要的作用，其品質的優劣直接決定了整個工程的完整性與安全性。

目前市場上應用最為廣泛的美標緊固件產品中，方頭、六角頭螺栓和螺釘一般遵循ASME B18.2.1標準，該標準已成為工程師、采購商和制造商共同遵循的權威指南。本文將全面解讀ASME B18.2.1標準所包含的產品種類及規格尺寸，助您合理選型，確保項目的品質與合規性。

一、ASME B18.2.1標準介紹

ASME B18.2.1，全稱為“Square and Hex Bolts and Screws (Inch Series)”，是由美國機械工程師協會頒布的核心標準。它定義了公稱直徑從1/4英寸到4英寸的方頭及六角頭螺栓和螺釘?shù)某叽?、機械性能、材料及測試要求。

標準范圍與核心價值：

標準化：統一了產品尺寸（對邊寬度、頭部厚度、桿長、螺紋長度等），確保了不同制造商產品的互換性。

安全性：對機械性能（如強度等級）、標記和測試方法做出了嚴格規定，是保障承載能力與安全系數的根本。

權威性：在全球范圍內被廣泛認可和引用，是涉及美國設計規范或出口北美市場的項目必須遵循的標準。

規范要求概覽：

該標準詳細規定了產品的尺寸、公差范圍、螺紋要求（通常配合ASME B1.1統一標準螺紋）、頭部標志（如強度等級印記）。

它與ASTM A193（適用于高溫高壓及其他特殊用途的合金鋼和不銹鋼螺栓材料的標準規范）等材料標準結合使用，共同定義了從尺寸到性能的完整規范。

二、產品種類與尺寸介紹

ASME B18.2.1標準包含的產品主要分為兩大類：螺栓和螺釘。其核心區別在于，螺栓通常與螺母配對使用，而螺釘則通常擰入被連接件的內螺紋中。

該標準所涵蓋的所有產品的尺寸均嚴格遵循標準中對應的產品尺寸參數表；關鍵參數包括：公稱直徑、每英寸螺紋數、螺栓/螺釘長度、頭部對邊寬度、頭部厚度、螺紋長度等。選型時必須參照標準尺寸表以確保兼容性。

1.螺栓類產品

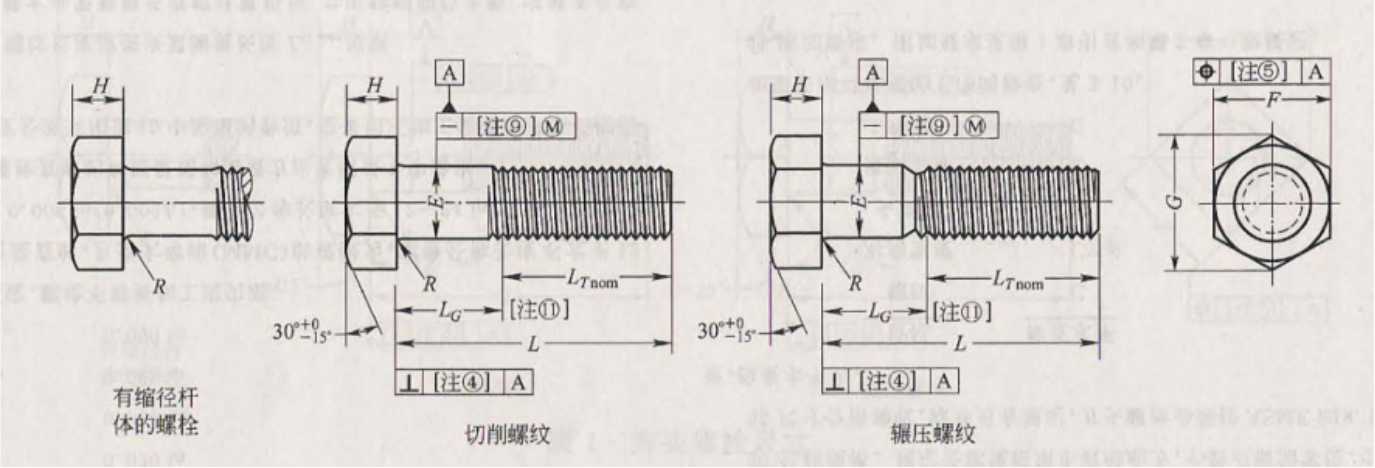

六角螺栓/重型六角螺栓：

標準六角螺栓：最常見的通用型緊固件，頭部為六角形，便于使用扳手從各個角度施擰。尺寸系列齊全，是鋼結構連接、機械組裝的基礎選擇。

尺寸參數

公稱規格或 產品基本直徑		E		F			G		H			R		Lr
		全尺寸桿體 直徑		對邊寬度			對角線寬度		頭高度			圓角半徑		螺紋長度
														≤6 in	>6 in
		E max	E min	F basic	F max	F min	G mxa	G min	H basic	H max	H min	R max	R min	Lt nom	Lt nom
1/4	0.2500	0.260	0.237	7/16	0.438	0.425	0.505	0.484	1/16	0.188	0.150	0.030	0.010	0.750	1.000
5/16	0.3125	0.324	0.298	1/2	0.500	0.484	0.577	0.552	7/32	0.235	0.195	0.030	0.010	0.875	1.125
3/8	0.3750	0.388	0.360	9/16	0.562	0.544	0.650	0.620	1/4	0.268	0.226	0.030	0.010	1.000	1.250
7/16	0.4375	0.452	0.421	5/8	0.625	0.603	0.722	0.687	19/64	0.316	0.272	0.030	0.010	1.125	1.375
1/2	0.5000	0.515	0.482	3/4	0.750	0.725	0.866	0.826	11/32	0.364	0.302	0.030	0.010	1.250	1.500
5/8	0.6250	0.642	0.605	15/16	0.938	0.906	1.083	1.033	27/64	0.444	0.378	0.060	0.020	1.500	1.750
3/4	0.7500	0.768	0.729	1-1/8	1.125	1.088	1.299	1.240	1/2	0.524	0.455	0.060	0.020	1.750	2.000
7/8	0.8750	0.895	0.852	1-5/16	1.312	1.269	1.516	1.447	37/64	0.604	0.531	0.060	0.020	2.000	2.250
1	1.0000	1.022	0.976	1-1/2	1.500	1.450	1.732	1.653	43/64	0.700	0.591	0.090	0.030	2.250	2.500
1-1/18	1.1250	1.149	1.098	1-11/16	1.688	1.631	1.949	1.859	3/4	0.780	0.658	0.090	0.030	2.500	2.750
1-1/4	1.2500	1.277	1.223	1-7/8	1.875	1.812	2.165	2.066	27/32	0.876	0.749	0.090	0.030	2.750	3.000
1-3/8	1.3750	1.404	1.345	2-1/16	2.062	1.994	2.382	2.273	29/32	0.940	0.810	0.09	0.03	3.000	3.250
1-1/2	1.5000	1.531	1.470	2-1/4	2.250	2.175	2.598	2.480	1	1.036	0.902	0.090	0.030	3.250	3.500
1-3/4	1.7500	1.785	1.716	2-5/8	2.625	2.538	3.031	2.893	1-5/32	1.196	1.054	0.120	0.040	3.750	4.000
2	2.0000	2.039	1.964	3	3.000	2.900	3.464	3.306	1-11/32	1.388	1.175	0.120	0.040	4.250	4.500
2-1/4	2.2500	2.305	2.214	3-3/8	3.375	3.262	3.897	3.719	1-1/2	1.548	1.327	0.190	0.060	4.750	5.000
2-1/2	2.5000	2.559	2.461	3-3/4	3.750	3.625	4.330	4.133	1-21/32	1.708	1.479	0.190	0.060	5.250	5.500
2-3/4	2.7500	2.827	2.711	4-1/8	4.125	3.988	4.763	4.546	1-13/18	1.869	1.632	0.190	0.060	5.750	6.000
3	3.0000	3.081	2.961	4-1/2	4.500	4.350	5.196	4.959	2	2.060	1.815	0.190	0.060	6.250	6.500
3-1/4	3.2500	3.335	3.210	4-7/8	4.875	4.712	5.629	5.372	2-3/16	2.251	1.936	0.190	0.060	6.750	7.000
3-1/2	3.5000	3.589	3.461	5-1/4	5.250	5.075	6.062	5.786	2-5/16	2.380	2.057	0.190	0.060	7.250	7.500
3-3/4	3.7500	3.858	3.726	5-5/8	5.625	5.437	6.495	6.198	2-1/2	2.572	2.241	0.190	0.060	7.750	8.000
4	4.0000	4.111	3.975	6	6.000	5.800	6.928	6.612	2-11/16	2.764	2.424	0.190	0.060	8.250	8.500

重型六角螺栓：在相同公稱直徑下，其頭部對邊寬度和厚度均大于標準六角螺栓，提供了更大的承載面和扳手?jǐn)Q緊空間，適用于更高強度、更嚴苛的振動環境。

尺寸參數

公稱規格或 產品基本直徑		E		F			G		H			R		Lr
		全尺寸桿體 直徑⑦		對邊寬度③			對角線寬度③		頭高度			圓角半徑		螺紋長度
														≤6 in	>6 in
		E max	E min	F basic	F max	F min	G max	G min	H basic	H max	H min	R max	R min	Lt nom	Lt nom
1/2	0.5000	0.515	0.482	7/8	0.875	0.850	1.010	0.969	11/32	0.364	0.302	0.03	0.01	1.250	1.500
5/8	0.6250	0.642	0.605	1-1/16	1.062	1.031	1.227	1.175	27/64	0.444	0.378	0.06	0.02	1.500	1.750
3/4	0.7500	0.768	0.729	1-1/4	1.250	1.212	1.443	1.383	1/2	0.524	0.455	0.06	0.02	1.750	2.000
7/8	0.8750	0.895	0.852	1-7/16	1.438	1.394	1.660	1.589	37/64	0.604	0.531	0.06	0.02	2.000	2.250
1	1.0000	1.022	0.976	1-5/8	1.625	1.575	1.876	1.796	43/64	0.700	0.591	0.09	0.03	2.250	2.500
1-1/8	1.1250	1.149	1.098	1-13/16	1.812	1.756	2.093	2.002	3/4	0.780	0.658	0.09	0.03	2.500	2.750
1-1/4	1.2500	1.277	1.223	2	2.000	1.938	2.309	2,209	27/32	0.876	0.749	0.09	0.03	2.750	3.000
1-3/8	1.3750	1.404	1.345	2-3/16	2.188	2.119	2.526	2.416	29/32	0.940	0.810	0.09	0.03	3.000	3.250
1-1/2	1.5000	1.531	1.470	2-3/8	2.375	2.300	2.742	2.622	1	1.036	0.902	0.09	0.03	3.250	3.500
1-3/4	1.7500	1.785	1.716	2-3/4	2.750	2.662	3.175	3.035	1-5/32	1.196	1.054	0.12	0.04	3.750	4.000
2	2.0000	2.039	1.964	2-1/8	3.125	3.025	3.608	3.449	1-11/32	1.388	1,175	0.12	0.04	4.250	4.500
2-1/4	2.2500	2.305	2.214	3-1/2	3.500	3.388	4.041	3.862	1-1/2	1.548	1.327	0.19	0.06	4.750	5.000
2-1/2	2.5000	2.559	2.461	3-7/8	3.875	3.750	4.474	4.275	1-21/32	1.708	1.479	0.19	0.06	5.250	5.500
2-3/4	2.7500	2.827	2.711	4-1/4	4.250	4.112	4.907	4.688	1-13/14	1.869	1.632	0.19	0.06	5.750	6.000
3	3.0000	3.081	2.961	4-5/8	4.625	4.475	5.340	5.102	2	2.060	1.815	0.19	0.06	6.250	6.500

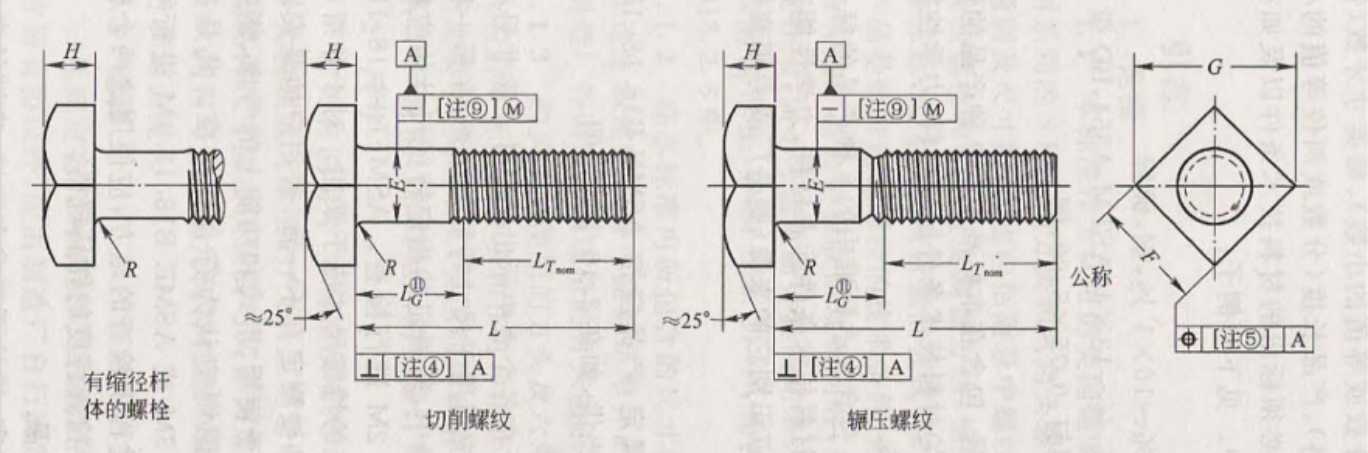

方頭螺栓：

頭部為四方形。其設計允許使用活動扳手或在其沉入的方孔中使用更簡單的工具進行緊固，并能防止在擰緊過程中旋轉。常用于需要螺栓頭嵌入基體或傳統鑄鐵部件中。

尺寸參數

公稱規格或 產品基本直徑		E		F			G		H			R		Lr
		全尺寸桿體 直徑		對邊寬度			對角線寬度		頭高度			圓角半徑		螺紋長度
														≤6 in	>6 in
		E max	E min	F basic	F max	F min	G max	G min	H basic	H max	H min	R max	R min	Lt nom	Lt nom
1/4	0.2500	0.260	0.237	3/8	0.375	0.362	0.530	0.498	11/64	0.188	0.156	0.030	0.010	0.750	1.000
5/16	0.3125	0.324	0.298	1/2	0.500	0.484	0.707	0.665	13/64	0.220	0.186	0.030	0.010	0.875	1.125
3/8	0.3750	0.388	0.360	9/16	0.562	0.544	0.795	0.747	1/4	0.268	0.232	0.030	0.010	1.000	1.250
7/16	0.4375	0.452	0.421	5/8	0.625	0.603	0.884	0.828	19/64	0.316	0.278	0.030	0.010	1.125	1.375
1/2	0.5000	0.515	0.482	3/4	0.750	0.725	1.061	0.995	21/64	0.348	0.308	0.030	0.010	1.250	1.500
5/8	0.6250	0.642	0.605	15/16	0.938	0.906	1.326	1.244	27/64	0.444	0.400	0.060	0.020	1.500	1.750
3/4	0.7500	0.768	0.729	1-1/8	1.125	1.088	1.591	1.494	1/2	0.524	0.476	0.060	0.020	1.750	2.000
7/8	0.8750	0.895	0.852	1-5/16	1.312	1.269	1.856	1.742	19/32	0.620	0.568	0.060	0.020	2.000	2.250
1	1.0000	1.022	0.976	1-1/2	1.500	1.450	2.121	1.991	21/32	0.684	0.628	0.090	0.030	2.250	2.500
1-1/8	1.1250	1.149	1.098	1-11/16	1.688	1.631	2.386	2.239	3/4	0.780	0.720	0.090	0.030	2.500	2.750
1-1/4	1.2500	1.277	1.223	1-7/8	1.875	1.812	2.652	2.489	27/32	0.876	0.812	0.090	0.030	2.750	3.000
1-3/8	1.3750	1.404	1.345	2-1/16	2.062	1.994	2.917	2.738	29/32	0.940	0.872	0.090	0.030	3.000	3.250
1-1/2	1.5000	1.531	1.470	2-1/4	2.250	2.175	3.182	2.986	1	1.036	0.964	0.090	0.030	3.250	3.500

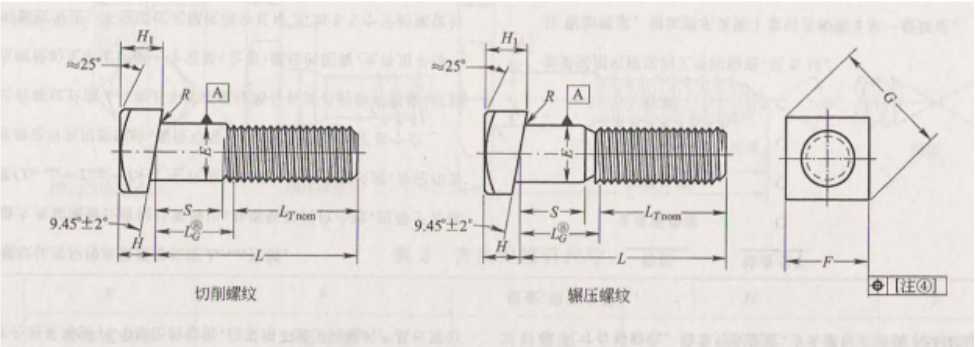

斜頭螺栓：

亦稱“馬車螺栓”。其特點是光滑的圓頂頭和頭下方的方形頸。當螺栓穿過孔時，方形頸會卡入木材或金屬，防止螺栓在擰緊螺母時轉動。廣泛應用于木材結構、護欄、家具及農業設備。

尺寸參數

公稱或基本 螺栓直徑		E		F			G		H?		H	R		S	Lr
		桿體直徑		對邊寬度			對角寬度		頭高度		頭中部 高度	圓角半徑		無螺紋 部分長度⑧	螺紋長度
															≤6 in	>6 in
		E max	E min	F basic	F max	F min	G max	G min	H max	H min	參考	R max	R min	S max	Lt nom	Lt nom
3/8	0.375	0.388	0.360	9/16	0.562	0.544	0.795	0.747	0.317	0.277	0.250	0.030	0.010	0.250	1.000	1.250
1/2	0.500	0.515	0.482	3/4	0.750	0.725	1.061	0.995	0.411	0.371	0.328	0.030	0.010	0.312	1.250	1.500
5/8	0.625	0.642	0.605	15/16	0.938	0.906	1.326	1.244	0.520	0.480	0.422	0.060	0.020	0.344	1.500	1.750
3/4	0.750	0.768	0.729	1-1/8	1.125	1.088	1.591	1.494	0.614	0.574	0.500	0.060	0.020	0.406	1.750	2.000
7/8	0.875	0.895	0.852	1-5/16	1.312	1.269	1.856	1.742	0.723	0.683	0.594	0.060	0.020	0.438	2.000	2.250
1	1.000	1.022	0.976	1-1/2	1.500	1.450	2.121	1.991	0.801	0.761	0.656	0.090	0.030	0.500	2.250	2.500

2.螺釘類產品

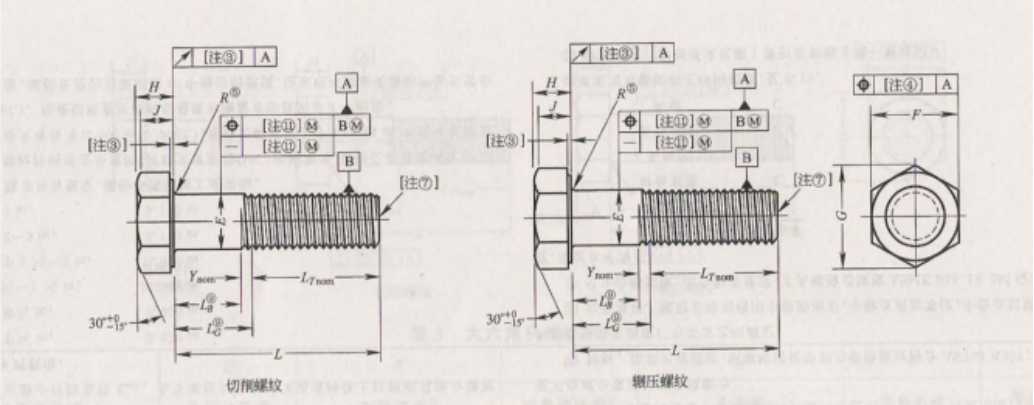

六角螺釘/重型六角螺釘：

與六角螺栓外形相似，但全桿或部分桿身制有螺紋，可直接旋入工件的螺紋孔或配合螺母使用。

尺寸參數

公稱規格或 產 品 基 本 直 徑		E		F			G		H			J	Lr		Y	支承面 圓形徑向 眺動
		桿體直徑		對邊寬度			對角寬度		頭高度			扳手 高度	螺紋長度		過渡螺紋 長    度
													≤6 in	>6 in
		E max	E min	F basic	F max	F min	G max	G min	H basic	H max	H min	J min	Lt nom	Lt nom	Y max	Y max
1/4	0.2500	0.2500	0.2450	7/16	0.438	0.428	0.505	0.488	5/32	0.163	0.150	0.106	0.750	1.000	0.250	0.010
5/16	0.3125	0.3125	0.3065	1/2	0.500	0.489	0.577	0.557	13/64	0.211	0.195	0.140	0.875	1.125	0.278	0.011
3/8	0.3750	0.3750	0.3690	9/16	0.562	0.551	0.650	0.628	15/64	0.243	0.226	0.160	1.000	1.250	0.312	0.012
7/16	0.4375	0.4375	0.4305	5/8	0.625	0.612	0.722	0.698	9/32	0.291	0.272	0.195	1.125	1.375	0.357	0.013
1/2	0.5000	0.5000	0.4930	3/4	0.750	0.736	0.866	0.840	5/16	0.323	0.302	0.215	1.250	1.500	0.385	0.014
9/16	0.5625	0.5625	0.5545	13/16	0.812	0.798	0.938	0.910	23/64	0.871	0.348	0.250	1.375	1.625	0.417	0.015
5/8	0.6250	0.6250	0.6170	15/18	0.938	0.922	1.083	1.051	25/64	0.403	0.378	0.269	1.500	1.750	0.455	0.017
3/4	0.7500	0.7500	0.7410	1-1/8	1.125	1.100	1.299	1.254	15/32	0.483	0.455	0.324	1.750	2.000	0.500	0.020
7/8	0.8750	0.8750	0.8660	1-5/16	1.312	1.285	1.516	1.465	35/64	0.563	0.531	0.378	2.000	2.250	0.556	0.023
1	1.0000	1.0000	0.9900	1-1/2	1.500	1.469	1.732	1.675	39/64	0.627	0.591	0.416	2.250	2.500	0.625	0.026
1-1/8	1.1250	1.1250	1.1140	1-11/16	1.688	1.631	1.949	1.859	11/16	0.718	0.658	0.461	2.500	2.750	0.714	0.029
1-1/4	1.2500	1.2500	1.2390	1-7/8	1.875	1.812	2.165	2.066	25/32	0.813	0.749	0.530	2.750	3.000	0.714	0.033
1-3/8	1.3750	1.3750	1.3630	2-1/16	2.062	1.994	2.382	2.273	27/32	0.878	0.810	0.569	3.000	3.250	0.833	0.036
1-1/2	1.5000	1.5000	1.4880	2-1/4	2.250	2.175	2.598	2.480	1-5/16	0.974	0.902	0.640	3.250	3.500	0.833	0.039
1-3/4	1.7500	1.7500	1.7380	2-5/8	2.625	2.538	3.031	2.893	1-3/32	1.134	1.054	0.748	3.750	4.000	1.000	0.046
2	2.0000	2.0000	1.9880	3	3.000	2.900	3.464	3.306	1-7/32	1.263	1.175	0.825	4.250	4.500	1.111	0.052
2-1/4	2.2500	2.2500	2.2380	3-3/8	3.375	3.262	3.897	3.719	1-3/8	1.423	1.327	0.933		5.000	1.111	0.059
2-1/2	2.5000	2.5000	2.4880	3-3/4	3.750	3.625	4.330	4.133	1-17/32	1.583	1.479	1.042		5.500	1.250	0.065
2-3/4	2.7500	2.7500	2.7380	4-1/8	4.125	3.988	4.763	4.546	1-11/16	1.744	1.632	1.151		6.000	1.250	0.072
3	3.0000	3.0000	2.9880	4-1/2	4.500	4.350	5.196	4.959	1-7/8	1.935	1.815	1.290		6.500	1.250	0.079

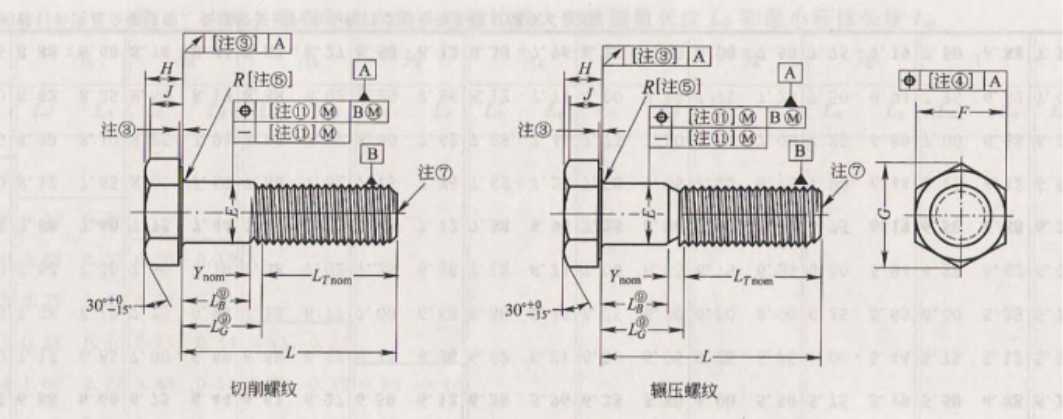

重型六角螺釘同樣提供更大的頭部尺寸，用于需要更高預緊力或接觸面承壓強度的場合。

尺寸參數

公稱規格或 產品基本直徑		E		F			G		H			J	Lt		Y	支承面 圓形徑向 跳  動
		桿體直徑		對邊寬度			對角寬度③		頭高度			扳手 高度	螺紋長度		過渡螺紋 長度
													≤6 in	>6in
		E max	E min	F basic	F max	F min	G max	G min	H basic	H max	H min	J min	Lt nom	Lt nom	Y max	Y max
1/2	0.5000	0.5000	0.482	7/8	0.875	0.850	1.010	0.969	5/16	0.323	0.302	0.215	1.250	1.500	0.385	0.016
5/8	0.6250	0.6250	0.605	1-1/16	1.062	1.031	1.227	1.175	25/64	0.403	0.378	0.269	1.500	1.750	0.455	0.019
3/4	0.7500	0.7500	0.729	1-1/4	1.250	1.212	1.443	1.383	15/32	0.483	0.455	0.324	1.750	2.000	0.500	0.022
7/8	0.8750	0.8750	0.852	1-7/16	1.438	1.394	1.660	1.589	65/64	0.563	0.531	0.378	2.000	2.250	0.556	0.025
1	1.0000	1.0000	0.976	1-5/8	1.625	1.575	1.876	1.796	39/64	0.627	0.591	0.416	2.250	2.500	0.625	0.028
1-1/8	1.1250	1.1250	1.098	1-13/16	1.812	1.756	2.093	2.002	11/16	0.718	0.658	0.461	2.500	2.750	0.714	0.032
1-1/4	1.2500	1.2500	1.223	2	2.000	1.938	2.309	2.209	25/32	0.813	0.749	0.530	2.750	3.000	0.714	0.035
1-3/8	1.3750	1.3750	1.345	2-3/16	2.188	2.119	2.526	2.416	27/32	0.878	0.810	0.569	3.000	3.250	0.833	0.038
1-1/2	1.5000	1.5000	1.470	2-3/8	2.375	2.300	2.742	2.622	15/16	0.974	0.902	0.640	3.250	3.500	0.833	0.041
1-3/4	1.7500	1.7500	1.716	2-3/4	2.750	2.662	3.175	3.035	1-3/32	1.134	1.054	0.748	3.750	4.000	1.000	0.048
2	2.0000	2.0000	1.964	3-1/8	3.125	3.025	3.608	3.449	1-7/32	1.263	1.175	0.825	4.250	4.500	1.111	0.055
2-1/4	2.2500	2.2500	2.214	3-1/2	3.500	3.388	4.041	3.862	1-3/8	1.423	1.327	0.933	…	5.000	1.111	0.061
2-1/2	2.5000	2.5000	2.461	3-7/8	3.875	3.750	4.474	4.275	1-17/32	1.583	1.479	1.042	…	5.500	1.250	0.068
2-3/4	2.7500	2.7500	2.711	4-1/4	4.250	4.112	4.907	4.688	1-11/16	1.744	1.632	1.151	…	6.000	1.250	0.074
3	3.0000	3.0000	2.961	4-5/8	4.625	4.475	5.340	5.102	1-7/8	1.935	1.815	1.290	…	6.500	1.250	0.081

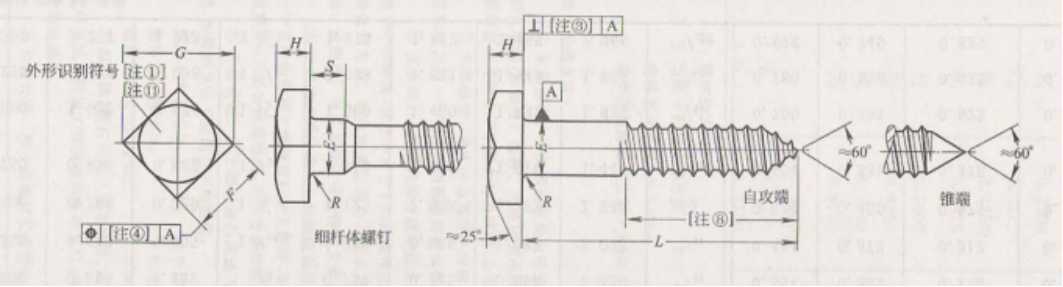

方頭螺釘：

與方頭螺栓類似，但桿部為螺紋桿。常用于需要大扭矩?cái)Q緊且頭部可沉入的設備中，如老式機床、木材加工機械。

尺寸參數

公稱規格或 產品基本直徑		E		F			G		H			S	R
		桿體或肩部 直徑		對邊寬度			對角寬度		頭高度			肩的長度	圓角半徑
		E max	E min	F nom	F max	F min	G max	G min	H nom	H max	H min	S min	R max	R min
No.10	0.1900	0.1990	0.1780	9/32	0.2810	0.2710	0.3980	0.3720	1/8	0.1400	0.1100	0.0940	0.0300	0.0100
1/4	0.2500	0.2600	0.2370	3/8	0.3750	0.3620	0.5300	0.4980	11/64	0.1880	0.1560	0.0940	0.0300	0.0100
5/16	0.3125	0.3240	0.2980	1/2	0.5000	0.4840	0.7070	0.6650	13/64	0.2200	0.1860	0.1250	0.0300	0.0100
3/8	0.3750	0.3880	0.3600	9/16	0.5620	0.5440	0.7950	0.7470	1/4	0.2680	0.2320	0.1250	0.0300	0.0100
7/16	0.4375	0.4520	0.4210	5/8	0.6250	0.6030	0.8840	0.8280	19/64	0.3160	0.2780	0.1560	0.0300	0.0100
1/2	0.5000	0.5150	0.4820	3/4	0.7500	0.7250	1.0610	0.9950	21/64	0.3480	0.3080	0.1560	0.0300	0.0100
5/8	0.6250	0.6420	0.6050	1-5/16	0.9380	0.9060	1.3260	1.2440	27/64	0.4440	0.4000	0.3120	0.0600	0.0200
3/4	0.7500	0.7680	0.7290	1-1/8	1.1250	1.0880	1.5910	1.4940	1/2	0.5240	0.4760	0.3750	0.0600	0.0200
7/8	0.8750	0.8950	0.8520	1-5/16	1.3120	1.2690	1.8560	1.7420	19/32	0.6200	0.5680	0.3750	0.0600	0.0200
1	1.0000	1.0220	0.9760	1-1/2	1.5000	1.4500	2.1210	1.9910	21/32	0.6840	0.6280	0.6250	0.0900	0.0300
1-1/8	1.1250	1.1490	1.0980	1-11/16	1.6880	1.6310	2.3860	2.2390	3/4	0.7800	0.7200	0.6250	0.0900	0.0300
1-1/4	1.2500	1.2770	1.2230	1-7/8	1.8750	1.8120	2.6520	2.4890	27/32	0.8760	0.8120	0.6250	0.0900	0.0300

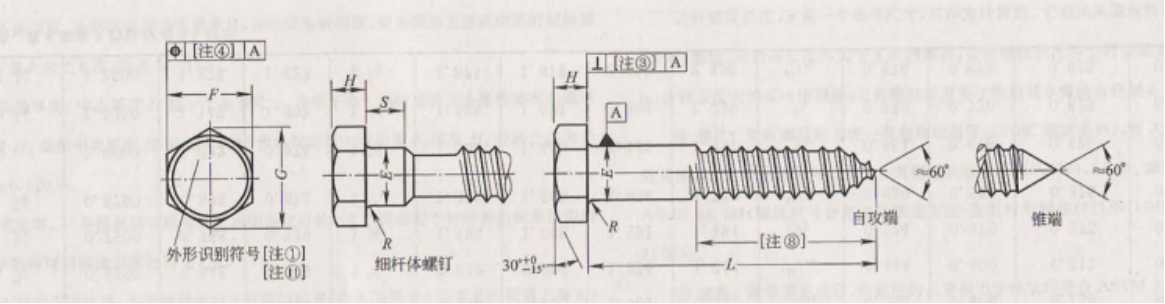

六角尖頭螺釘：

桿端帶有導向尖頭，便于快速對準和初始嚙合螺紋孔。特別適用于在裝配線上需要快速安裝的場合，或用于需要自定位的盲孔裝配。

尺寸參數

公稱規格或 產品基本直徑		E		F			G		H			S	R
		桿體或肩部直徑		對邊寬度			對角寬度		頭高度			肩的長度	圓角半徑
		E max	E min	F nom	F max	F min	G max	G min	H nom	H max	H min	S min	R max	R min
No.10	0.1900	0.1990	0.1780	9/32	0.2810	0.2710	0.3230	0.3090	1/8	0.1400	0.1100	0.0940	0.0300	0.0100
1/4	0.2500	0.2600	0.2370	7/16	0.4380	0.4250	0.5050	0.4840	11/64	0.1880	0.1500	0.0940	0.0300	0.0100
5/16	0.3125	0.3240	0.2980	1/2	0.5000	0.4840	0.5770	0.5520	7/32	0.2350	0.1950	0.1250	0.0300	0.0100
3/8	0.3750	0.3880	0.3600	9/16	0.5620	0.5440	0.6500	0.6200	1/4	0.2680	0.2260	0.1250	0.0300	0.0100
7/16	0.4375	0.4520	0.4210	5/8	0.6250	0.6030	0.7220	0.6870	19/64	0.3160	0.2720	0.1560	0.0300	0.0100
1/2	0.5000	0.5150	0.4820	3/4	0.7500	0.7250	0.8660	0.8260	11/32	0.3640	0.3020	0.1560	0.0300	0.0100
5/8	0.6250	0.6420	0.6050	15/16	0.9380	0.9060	1.0830	1.0330	27/64	0.4440	0.3780	0.3120	0.0600	0.0200
3/4	0.7500	0.7680	0.7290	1-1/8	1.1250	1.0880	1.2990	1.2400	1/2	0.5240	0.4550	0.3750	0.0600	0.0200
7/8	0.8750	0.8950	0.8520	1-5/16	1.3120	1.2690	1.5160	1.4470	37/64	0.6040	0.5310	0.3750	0.0600	0.0200
1	1.0000	1.0220	0.9760	1-1/2	1.5000	1.4500	1.7320	1.6530	43/64	0.7000	0.5910	0.6250	0.0900	0.0300
1-1/8	1.1250	1.1490	1.0980	1-11/16	1.6880	1.6310	1.9490	1.8590	3/4	0.7800	0.6580	0.6250	0.0900	0.0300
1-1/4	1.2500	1.2770	1.2230	1-7/8	1.8750	1.8120	2.1650	2.0660	27/32	0.8760	0.7490	0.6250	0.0900	0.0300

三、主要應用范圍

ASME B18.2.1標準下的緊固件因其高強度和可靠性，被廣泛應用于對安全性和耐久性要求極高的領域：

鋼結構建筑：廠房、橋梁、體育場館等的主體框架連接，常使用重型六角螺栓。

重型機械設備：工程機械、礦山設備、壓力容器、風電塔筒的法蘭連接。

交通運輸：鐵路車輛、卡車底盤、船舶甲板設備的緊固。

能源電力：電廠結構、輸電鐵塔、石油鉆井平臺的關鍵連接點。

基礎設施：公路護欄、隔音屏障、大型倉儲系統的安裝。

ASME B18.2.1不僅是一份技術文檔，更是質量與安全的標準規范。在您下一個關鍵項目中，指定符合ASME B18.2.1標準的螺栓和螺釘，意味著選擇了可追溯的尺寸一致性、經過驗證的機械性能以及全球認可的工程品質。

對于需要標準或定制化解決方案的客戶，我們建議在進行ASME B18.2.1螺栓采購時，務必與專業的供應商合作，并提供完整的標準號、產品類型、尺寸規格及材料等級要求（如ASTM A193、A307、A320、A354、A449等），以確保萬無一失。

選擇我們

上海著誠管件制造有限公司作為一家專業的工程制造服務商，在工業管道領域深耕多年，集加工制造、定制服務與銷售于一體。公司可承接各類工業管道系統裝配、預制管段加工、鋼結構工程、防護圍欄及非標金屬構件定制項目。從材料切割、成型、打磨到焊接組裝，我們提供一站式加工服務，助力客戶縮短供應鏈、降低成本、提升項目執行效率。

質量把控：嚴格實施質量控制體系，從原料采購、加工工藝到產品交付，全流程把控產品的質量。

定制服務：我們始終堅持以項目需求為基礎，為客戶提供彎曲加工、切割成型、表面打磨、坡口處理及專業焊接等專業服務。

專業售后：經驗豐富的業務團隊，為客戶提供專業的技術支持及問題解決方案。

聯系我們

上海著誠管件制造有限公司致力于為客戶提供從圖紙、加工制造再到成品交付的一站式解決方案，歡迎各類工程項目方、承包商及企業客戶來電來圖咨詢，我們將為您提供專業的技術支持與高效的制造服務，期待成為您值得信賴的合作伙伴。

郵箱：[email protected]

電話：18625862121

官網：http://www.jjcclz.cn/
