ASME B16.11 螺紋管塞簡介

ASME B16.11 螺紋管塞在工業管道系統的安裝、調試與維護過程中，常常起到對管道端口進行密封的作用，以防止介質泄漏、雜質侵入或滿足系統檢修的需要。

一、什么是螺紋管塞？

螺紋管塞，又稱管堵、絲堵，英文: pipe plug;  是一種用于管道端口密封的管道配件，通過螺紋連接實現端口密封。螺紋管塞因安裝便捷、可拆卸重復使用的特點，在臨時密封、檢修維護場景中應用最為廣泛。它通過外螺紋與管道 / 管件的內螺紋相互咬合，配合密封膠或生料帶，可快速實現端口密封，無需復雜焊接工序，大幅提升施工效率。

螺紋管塞在管道系統中的作用

管塞雖體積小巧，卻在管道系統安全運行中起到了重要作用：

1.防泄漏與防污染：在管道系統試壓、調試階段，或預留接口暫不使用時，螺紋管塞可封堵端口，防止管道內介質泄漏，同時避免外界灰塵、雜質、水分進入管道；

2.便于檢修維護：當管道局部需要檢修、更換部件時，可通過拆卸對應位置的螺紋管塞，實現局部斷流或泄壓，無需拆解整個管道系統，降低維護成本與停工時間；

3.優化系統設計：在管道設計中，預留接口常需配備管塞，為后續系統擴容、分支改造提供靈活空間，避免因接口未密封導致的安全隱患。

二、螺紋管塞的生產標準與材質標準

1、生產標準

螺紋管塞的生產需遵循嚴格的行業標準，以保障不同品牌、不同批次產品的互換性與密封可靠性，國際及國內主流標準包括：

?國際標準：除核心的 ASME B16.11《承插焊和螺紋管件》外，還有 ISO 7/1《管螺紋 第 1 部分：米制螺紋》、BS 21《英制管螺紋》等，其中 ASME B16.11 因?qū)β菁y精度、尺寸公差、壓力等級的嚴苛規定，成為螺紋管件的重要生產標準；

?國內標準：GB/T 14383《鍛制承插焊和螺紋管件》，等效采用國際先進技術指標，適用于國內中高壓管道系統，與 ASME B16.11 標準在關鍵參數上具有兼容性。

2、材質標準

螺紋管塞的材質需根據管道介質、溫度、壓力等選擇，常見材質及對應標準如下：

?不銹鋼材質：遵循 ASTM A182（鍛制不銹鋼管件標準），如 F304、F316L 材質，耐腐蝕性強，適用于化工、食品醫藥領域，可抵御酸堿介質、鹽水等腐蝕環境；

?碳鋼材質：遵循 ASTM A105（鍛制碳鋼管件標準），性價比高，適用于市政供水、供暖、低壓蒸汽管道；

?合金材質：遵循 ASTM A182（合金鋼制管件標準），如 F5、F91 材質，耐高溫、高壓性能優異，適用于電力行業高溫蒸汽管道、石油煉化高壓管道。

三、ASME B16.11 標準

ASME B16.11 標準由美國機械工程師協會（ASME）制定，全稱為《承插焊和螺紋管件》（Socket-Welding and Threaded Fittings），是全球范圍內承插焊與螺紋管件生產、檢驗、選型的核心依據，其適用范圍覆蓋公稱尺寸 1/8 英寸至 4 英寸的鍛制管件，包括螺紋管塞、螺紋彎頭、螺紋三通等。

該標準的核心價值在于 “統一技術規范，保障安全可靠”：

1.尺寸精度要求：明確規定螺紋管塞的螺紋精度（如 NPT 螺紋需符合 ANSI/ASME B1.20.1 標準）、外徑公差（±0.25mm）、長度公差（±0.5mm），確保與管道內螺紋相互咬合，避免因尺寸偏差導致密封失效；

2.壓力溫度額定值：根據材質（碳鋼、不銹鋼、合金）與溫度范圍（-29℃至 650℃），明確不同規格螺紋管塞的工作壓力，例如 304 不銹鋼管塞在 200℃時額定壓力可達 10MPa，滿足中高壓工況需求；

3.質量檢驗要求：要求產品需通過無損檢測（如磁粉探傷 MT、滲透探傷 PT）、水壓試驗（測試壓力為額定壓力 1.5 倍，保壓 30 分鐘無泄漏），確保無內部裂紋、氣孔等缺陷。

四、ASME B16.11 螺紋管塞的分類與尺寸

1、螺紋管塞的類型

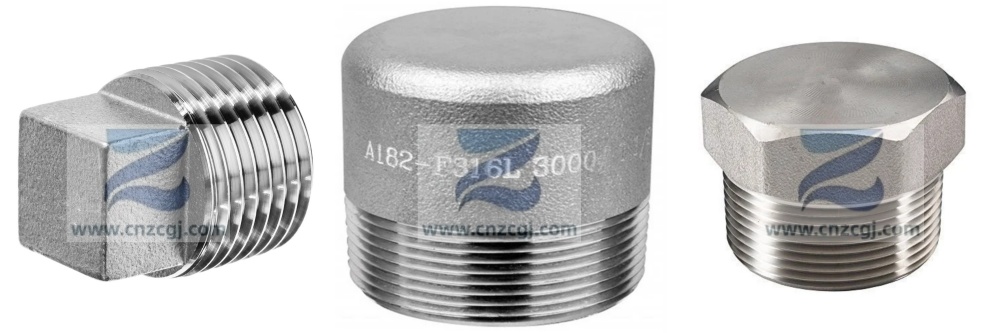

螺紋管塞有 3 種類型：六角管塞、圓頭管塞和方頭管塞。所有鍛造的螺紋管塞都有兩個部分，一個外螺紋用于連接，一個頭部用于密封，管塞的常用壓力是3000#。

2、尺寸參數

ASME B16.11 螺紋管塞的公稱尺寸（NPS）范圍為 1/8 英寸至 4 英寸，對應關鍵尺寸參數如下：

Nominal Size		Length	Square Height	Width Height	Head Diameter	Length	Hex Height	Hex Height	Hex Width Flats
DN	NPS	Amin	Bmin	Cmin	Enom	Dmin	Hmin	Gmin	Fnom
6	1/8	10	6	7	10	35	6	-	11
8	1/4	11	6	10	14	41	6	3	16
10	3/8	13	8	11	18	41	8	4	18
15	1/2	14	10	14	21	44	8	5	22
20	3/4	16	11	16	27	44	10	6	27
25	1	19	13	21	33	51	10	6	36
32	11/4	21	14	24	43	51	14	7	46
40	11/2	21	16	28	48	51	16	8	50
50	2	22	18	32	60	64	18	9	65
65	21/2	27	19	36	73	70	19	10	75
80	3	28	21	41	89	70	21	10	90
100	4	32	25	65	114	76	25	13	115

重量表

DN	NPS	SQUARE HEAD PLUG	HEX HEAR PLUG	ROUND HEAD PLUG
6	1/8	0.01	0.02	0.02
8	1/4	0.02	0.03	0.05
10	3/8	0.03	0.05	0.08
15	1/2	0.06	0.08	0.08
20	3/4	0.10	0.14	0.20
25	1	0.18	0.25	0.34
32	1-1/4	0.30	0.49	0.59
40	1-1/2	0.41	0.65	0.73
50	2	0.67	1.16	1.44
65	2-1/2	1.11	1.83	2.36
80	3	1.69	2.92	3.5
100	4	3.48	5.50	6.08

五、ASME B16.11 螺紋管件的類型

ASME B16.11 標準涵蓋多種螺紋管件，除螺紋管塞外，還包括：

1.螺紋彎頭：用于改變管道流向，常見角度 45°、90°，如 NPT 螺紋 90° 彎頭，適配 1/8-4 英寸管道；

2.螺紋三通：用于管道分支連接，包括等徑三通（三個接口尺寸相同）、異徑三通（主接口與分支接口尺寸不同）；

3.螺紋管箍：用于同規格管道的延長連接，分為內螺紋管箍（連接外螺紋管道）、外螺紋管箍（連接內螺紋管件）；

4.異徑短節：用于不同規格管道的過渡連接，如 1 英寸轉 1/2 英寸 NPT 螺紋異徑接頭；

5.螺紋管帽：用于管道端口密封，與螺紋管塞功能相似，但結構設計不同。

這些管件均遵循 ASME B16.11 的尺寸、壓力與質量要求，可組合使用，滿足管道系統轉向、分支、密封等多樣化需求。

六、螺紋管塞與螺紋管帽的區別

螺紋管塞與螺紋管帽雖均用于管道端口密封，但在結構、安裝方式與適用場景上存在明顯差異，選型時需注意區分：

對比項目	螺紋管塞（Threaded Plug）	螺紋管帽（Threaded Cap）
結構設計	主體為圓柱形，外螺紋設計，需插入管道 / 管件內螺紋接口	主體為 “蓋狀”，內螺紋設計，需套在管道外螺紋端口
安裝方式	從管道內部旋入，依賴內螺紋咬合	從管道外部旋套，依賴外螺紋咬合
適用場景	管道預留內螺紋接口、管件內螺紋端口（如三通分支口）	管道外螺紋端口、閥門外螺紋接口
密封側重點	側重 “內部封堵”，防止介質從接口內側泄漏	側重 “外部包裹”，對端口保護更全面，防磕碰、防腐蝕
典型應用	管道試壓時封堵三通預留內螺紋口	管道末端密封，如自來水管道末端

七、常見螺紋形式：NPT、BSPT、BSPP

螺紋管塞的密封性能核心依賴螺紋形式，國際上主流螺紋類型包括 NPT、BSPT、BSPP，三者差異顯著：

1.NPT 螺紋（美國標準錐管螺紋）：

?牙型角 60°，螺紋呈錐形，無需額外密封件，通過螺紋牙側擠壓實現自密封；

?適用于中高壓管道，如石油、天然氣輸送管道，是 ASME B16.11 螺紋管塞的主要螺紋形式。

2.BSPT 螺紋（英國標準錐管螺紋）：

?牙型角 55°與 NPT 螺紋原理相似，通過錐形螺紋自密封；

?主要在歐洲、東南亞地區應用，適配英制管道系統，需注意與 NPT 螺紋不可互換。

3.BSPP 螺紋（英國標準直管螺紋）：

?牙型角 55°，螺紋為直管狀，無錐度，需配合密封墊片、O 型圈或密封膠實現密封；

?適用于低壓管道，如民用自來水、壓縮空氣管道，密封可靠性依賴密封元件質量。

ASME B16.11 螺紋管塞默認采用 NPT 螺紋，部分可根據項目需求定制 BSPT/BSPP 螺紋，選型時需確認管道螺紋類型，避免錯配。

八、應用范圍

憑借嚴格的標準與優異性能，ASME B16.11 螺紋管件（Plug）廣泛應用于多個核心行業：

1.石油化工領域：在原油輸送管道、煉化裝置分支接口中，ASTM A182 F316L 不銹鋼 ASME B16.11 螺紋管塞可抵御原油、酸堿介質腐蝕，保障密封可靠；

2.電力領域：火力發電廠低壓蒸汽管道、冷卻水管路中，碳鋼 ASME B16.11 螺紋管件（如螺紋彎頭、管塞）可承受 150℃-250℃溫度，適配系統檢修需求；

3.市政工程領域：城市天然氣管道預留接口、自來水主干管分支口，采用 A105 碳鋼螺紋管塞，便于后續管網擴容與維護；

4.食品醫藥領域：SS304 不銹鋼 ASME B16.11 螺紋管件（含管塞）表面光滑、易清潔，符合 FDA 衛生標準，適用于食品飲料輸送、醫藥中間體管道；

5.船舶海洋領域：船舶壓載水管道、燃油管道中，耐腐蝕合金材質 ASME B16.11 螺紋管塞可抵御海水腐蝕，保障航行安全。
