SS316對焊管件的種類和尺寸

在對管道材料耐腐蝕性能有著較高要求的管道系統工作環境中，SS316對焊管件憑借卓越的抗腐蝕性能、穩定的性能及可靠的連接效果，成為保障管道系統安全運行的重要配件。作為不銹鋼對焊管件中的常見的材料，SS316對焊管件不僅能適應較為惡劣的的管道系統工作環境，更能降低管道系統的維護成本，為工業生產與基礎設施建設提供長效保障。

不銹鋼對焊管件的定義

不銹鋼對焊管件采用優質不銹鋼材料，通過特定的生產工藝制造而成。其通過對焊連接方式與管道連接，實現管道系統的轉向、分支、變徑、封閉等功能。

與普通碳鋼對焊管件相比，SS316對焊管件最顯著的優勢在于優異的耐腐蝕性，可耐受酸堿溶液、鹽霧、高溫蒸汽等腐蝕性介質的長期侵蝕；同時，不銹鋼材質具備良好的韌性與抗疲勞性，能在溫度波動、壓力變化的工況下保持結構穩定，減少管件因應力集中導致的損壞風險。

在連接性能上，不銹鋼對焊管件通過焊接形成的接口有良好的密封性能，不僅能承受較高的工作壓力，還能避免介質泄漏，尤其適合輸送易燃易爆、有毒有害或高純度介質。

SS316不銹鋼對焊管件的種類和尺寸參數

不銹鋼對焊管件根據用途和外形的不同，可分為對焊彎頭、三通、四通、大小頭、管帽等多種類型，滿足不同管道系統設計需求。

SS316不銹鋼對焊管件的尺寸遵循國際主流標準（如 ASME B16.9、EN10253-4等），尺寸參數主要包括以下關鍵要素。公稱直徑范圍從 DN15（1/2 英寸）到 DN2000（80 英寸），覆蓋從家用小口徑管道到工業大口徑管道的需求；常見的壁厚等級有SCH10、SCH20、SCH40、SCH80、SCH160等，壁厚隨等級升高而增加。

不銹鋼對焊彎頭

用于管道轉向，按角度可分為 90°、45°、180° 三種。90° 彎頭適用于管道垂直轉向；45° 彎頭多用于小角度轉向，可降低介質流動阻力；180° 彎頭則用于管道折返回流等。

尺寸參數

Nominal Size		Outside Diameter at Bevel	Center to End			Center to Center		Back to Face
		90° Elbows		45° Elbows	180 Returns
DN	NPS	OD	A		B	O		K
			LR	SR	LR	LR	SR	LR	SR
15	1/2	21.3	38		16	76		48
20	3/4	26.7	38		19	76		51
25	1	33.4	38	25	22	76	51	56	41
32	1 1/4	42.2	48	32	25	95	64	70	52
40	1 1/2	48.3	57	38	29	114	76	83	62
50	2	60.3	76	51	35	152	102	106	81
65	2 1/2	73.0	95	64	44	190	127	132	100
80	3	88.9	114	76	51	229	152	159	121
90	3 1/2	101.6	133	4、89	57	267	178	184	140
100	4	114.3	152	102	64	305	203	210	159
125	5	141.3	190	127	79	381	254	262	197
150	6	168.3	229	152	95	457	305	313	237
200	8	219.1	305	203	127	610	406	414	313
250	10	273.0	381	254	159	762	508	518	391
300	12	323.8	457	305	190	914	609	619	467
350	14	355.6	533	356	222	1067	711	711	533
400	16	406.4	610	406	254	1219	813	813	610
450	18	457.0	686	457	286	1372	914	914	686
500	20	508.0	762	508	318	1524	1016	1016	762
550	22	559.0	838	559	343	1676	1118	1118	838
600	24	610.0	914	610	381	1829	1219	1219	914
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759

SS316對焊三通

按照主管與支管的端口口徑，可以分為等徑三通（主管與支管直徑相同）和異徑三通（主管與支管直徑不同）。等徑三通適合均勻分流場景；異徑三通則適用于主管道向小口徑支管輸送介質。

尺寸參數

Nominal Size		Outside Diameter at Bevel	Center to End
DN	NPS	OD1×OD2	C	M
15	1/2	21.3	25	25
20	3/4	26.7	29	29
25	1	33.4	38	38
32	11/4	42.2	48	48
40	11/2	48.3	57	57
50	2	60.3	64	64
65	21/2	73.0	76	76
80	3	88.9	86	86
90	31/2	101.6	95	95
100	4	114.3	105	105
125	5	141.3	124	124
150	6	168.3	143	143
200	8	219.1	178	178
250	10	273.0	216	216
300	12	323.8	254	254
350	14	355.6	279	279
400	16	406.4	305	305
450	18	457.0	343	343
500	20	508.0	381	381
550	22	559.0	419	419
600	24	610.0	432	432
650	26	660.0	495	495
700	28	711.0	521	521
750	30	762.0	559	559
800	32	813.0	597	597
850	34	864.0	635	635
900	36	914.0	673	673
950	38	965.0	711	711
1000	40	1016.0	749	749
1050	42	1067.0	762	711
1100	44	1118.0	813	762
1150	46	1168.0	851	800
1200	48	1219.0	889	838

ASTM A403 WP316對焊大小頭

用于連接不同直徑的管道，分為同心大小頭和偏心大小頭。

同心大小頭形狀為錐形，用于擴大或減小中心線的直徑。它易于輸送泥漿和研磨液，適用于腐蝕性操作，也有利于在法蘭或管道之間輸送時需要不同額定值和磨損保護的地方使用。

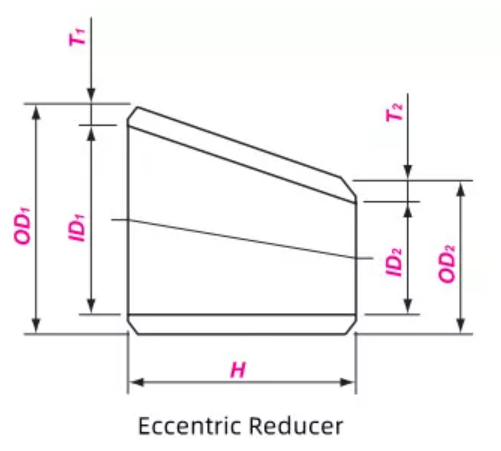

偏心大小頭應用較多，因?yàn)樗鼙ＷC管道在變徑前后上下面有一個同高度的標高，便于支撐。

尺寸參數



OD1	OD2	END TO END
NPS	NPS	H
3/4	3/8 - 1/2	38
1	1/2 - 3/4	51
1-1/4	1/2 - 1	51
1-1/2	1/2 - 1-1/4	64
2	3/4 - 1-1/2	76
2-1/2	1 - 2	89
3	1-1/4 - 2-1/2	102
4	2 - 3-1/2	102
5	2 - 4	127
6	2-1/2 - 5	140
8	3-1/2 - 6	152
10	4 - 8	178
12	5 - 10	203
14	6 - 12	330
16	6 - 14	356
18	8 - 16	381
20	10 - 18	508
22	12 - 20	508
24	12 - 22	508
26	12 - 24	610
28	14 - 26	610
30	14 - 28	610
32	20 - 30	610
34	22 - 32	610
36	22 - 34	610
38	24 - 36	610
40	28 - 38	610
42	28 - 40	610
44	32 - 42	610
46	34 - 44	711
48	36 - 46	711

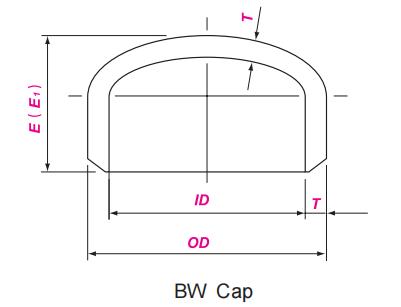

對焊管帽

用于管道末端封閉，分為平蓋管帽、橢圓管帽、半球形管帽，可根據壓力需求選擇 ，低壓場景常用平蓋管帽，高壓場景優先橢圓或半球形管帽。

尺寸參數

公稱尺寸   Nominal Size		端部外徑   outside Diameter at Bevel	長度   Length		對尺寸E的限制厚度    Limiting Wall Thickness for Length E
DN	NPS	OD	E	E1
15	1/2	21.3	25	25	4.57
20	3/4	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 ¼	42.2	38	38	4.83
40	1 ½	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 ½	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	3 ½	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.70
250	10	273.0	127	152	12.70
300	12	323.8	152	178	12.70
350	14	355.6	165	191	12.70
400	16	406.4	178	203	12.70
450	18	457.0	203	229	12.70
500	20	508.0	229	254	12.70
550	22	559.0	254	254	12.70
600	24	610.0	267	305	12.70
650	26	660.0	267	﹍	﹍
700	28	711.0	267	﹍	﹍
750	30	762.0	267	﹍	﹍
800	32	813.0	267	﹍	﹍
850	34	864.0	267	﹍	﹍
900	36	914.0	267	﹍	﹍
950	38	965.0	305	﹍	﹍
1000	40	1016.0	305	﹍	﹍
1050	42	1067.0	305	﹍	﹍
1100	44	1118.0	343	﹍	﹍
1150	46	1168.0	343	﹍	﹍
1200	48	1219.0	343	﹍	﹍

公差范圍

對焊管件的公差是確保管道系統能夠正確安裝、對齊并安全運行的關鍵因素。ASTM A403不銹鋼對焊管件公差范圍需符合 ASME B16.9標準規范。

對焊管件的公差 TOLERANCES  FOR  BW FITTINGS
公稱尺寸  Nominal  Size		所有管件1)2) All Fittings		45°、90° 彎頭、三通、四通 45°&90° Elbows & Tees, Crosses	3D 彎頭  3D Radius Elbows	180 "   彎頭 Returns			管帽 Caps	異徑管 、翻邊短節 Reducers & Lap Joint Stub Ends	翻邊短節 Lap Joint  Stub Ends
DN	NPS	OD 3) 4)	ID 3)	A   B   C   M	A   B	O	K	U	E,  E1	H   F	G	R	t
15-65	1/2 -21/2	+1.6 -0.8	± 0.8	± 2	± 3	± 6	± 6	±  1	± 3	± 2	0     -1	0     -1	+1.6 0
80-90	3-31/2	± 1.6	± 1.6	± 2	± 3	± 6	± 6	±  1	± 3	± 2	0     -1	0     -1	+1.6 0
100	4	± 1.6	± 1.6	± 2	± 3	± 6	± 6	±  1	± 3	± 2	0     -1	0     -2	+1.6 0
125-200	5-8	+2.4 -1.6	± 1.6	± 2	± 3	± 6	± 6	±  1	± 6	± 2	0     -1	0     -2	+1.6 0
250-450	10-18	+4.0 -3.2	± 3.2	± 2	± 3	± 10	± 6	± 2	± 6	± 2	0     -2	0     -2	+3.2 0
500-600	20-24	+6.4 -4.8	± 4.8	± 2	± 3	± 10	± 6	± 2	± 6	± 2	0     -2	0     -2	+3.2 0
650-750	26-30	+6.4 -4.8	± 4.8	± 3	± 6	---	---	---	± 10	± 5	---	---	---
800-1200	32-48	+6.4 -4.8	± 4.8	± 5	± 6	---	---	---	± 10	± 5	---	---	---
1300-1500	52-60	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
1600-1700	64-68	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---
1800-2000	72-80	+6.4 -4.8	± 4.8	± 5	---	---	---	---	---	---	---	---	---

不銹鋼對焊管件的材質標準

不銹鋼對焊管件的材質需符合嚴格的國際標準，不同標準對應不同的不銹鋼牌號，常見標準包括：

ASTM A403：美國材料與試驗協會標準，涵蓋奧氏體不銹鋼對焊管件，常用牌號有 WP304、WP316、WP316L 等，是全球工業領域應用最廣泛的標準；

EN 10253：歐盟不銹鋼對焊管件標準，分為 EN 10253-2（碳鋼對焊管件）和 EN 10253-4（不銹鋼和雙相鋼對焊管件），適配歐洲工業管道系統。

其中，SS316對焊管件主要遵循ASTM A403 WP316標準，該標準明確了SS316材料的化學成分（如鉻含量 16%-18%、鎳含量 10%-14%、鉬含量 2%-3%）、力學性能（抗拉強度≥515MPa、屈服強度≥205MPa）及無損檢測要求，確保管件質量統一、性能穩定。

化學成分

CHEMICAL	LIMITS	C	Mn	P	S	Si	Ni	Cr	Mo
ASTM A403 WP316	MIN						10.00	16.00	2.00
	MAX	0.08	2.00	0.045	0.030	1.00	14.00	18.00	3.00
ASTM A403 WP316L	MIN						10.00	16.00	2.00
	MAX	0.03	2.00	0.045	0.030	1.00	14.00	18.00	3.00

機械性能

MATERIAL	ASTM A403 WP316	ASTM A403 WP316L
T.S (MPA)	515 min	485 min
Y.S (MPA)	205 min	170 min
EL %	28 min	28 min

SS316對焊管件的材料性能和優勢

SS316 作為奧氏體不銹鋼的代表牌號，相比普通 304 不銹鋼，在性能上有顯著提升，核心優勢體現在以下方面：

耐腐蝕性強：SS316 含有的 2%-3% 鉬元素，能顯著提升對氯離子的抗腐蝕能力，可耐受海水、鹽水、鹽酸、硫酸等含氯介質的侵蝕 —— 在海洋工程中，SS316 對焊管件的使用壽命是 304 管件的 2-3 倍；在化工行業，可長期用于輸送含氯化工原料（如氯化鈉溶液），避免管件因點蝕、縫隙腐蝕損壞。

優異的耐高溫性能：SS316 在高溫環境下（溫度可達 800℃）仍能保持穩定的力學性能，不會因高溫氧化導致強度下降，適用于高溫工況（如鍋爐蒸汽管道、熱處理設備管路）。

良好的低溫韌性：即使在 - 196℃的低溫環境中，SS316 仍具備良好的韌性，無脆性斷裂風險，可用于低溫倉儲、制冷設備的管道系統（如液化天然氣輸送管道）。

適配性強：SS316 材料雜質含量低（如硫、磷含量≤0.03%），表面光滑易清潔，不會污染輸送介質，符合醫藥、食品行業的衛生標準（如制藥廠的藥液輸送管道、乳制品加工廠的原料管路）。

性價比高：SS316 可通過鍛造、沖壓、焊接等工藝加工成各類管件，焊接后接口強度高，且無需復雜的后續處理，降低生產與安裝成本。

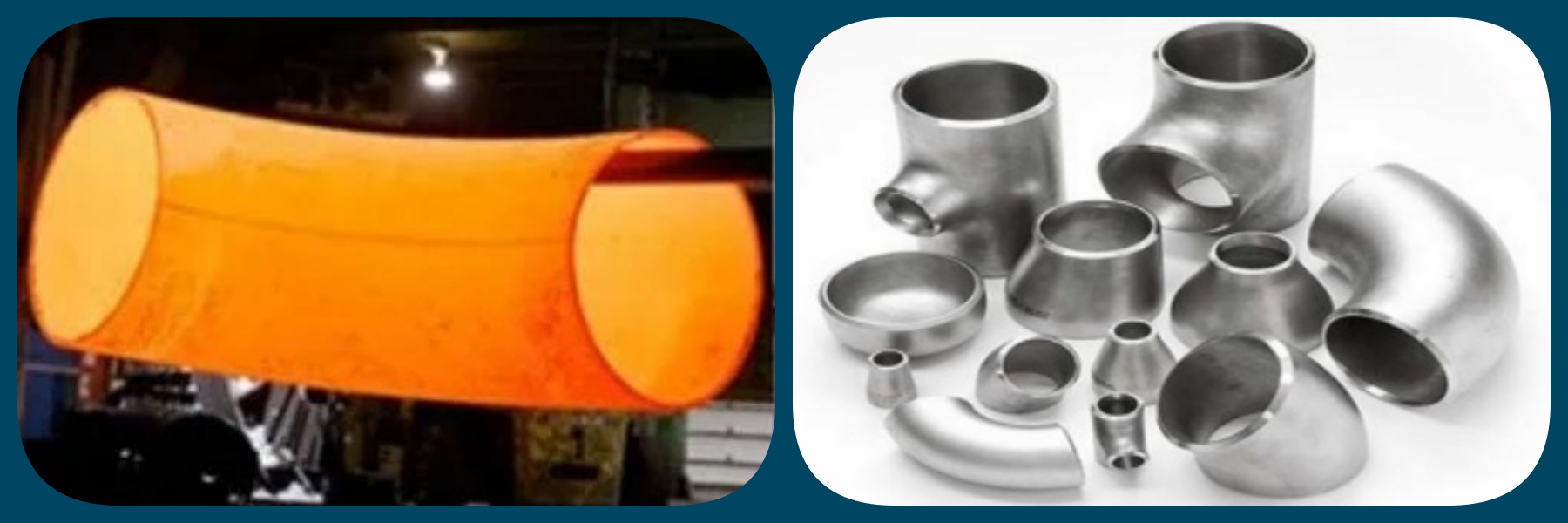

對焊管件的制造工藝

SS316對焊管件的制造需經過多道精密工序，確保產品精度與性能，核心工藝如下：

原材料：選用符合 ASTM A403 WP316 標準的不銹鋼圓鋼或鋼板，通過光譜分析檢測化學成分，確保鉬、鉻、鎳含量達標，避免劣質原料影響產品性能。

成型加工：根據管件類型選擇不同成型方式 —— 彎頭多采用 “熱推制” 工藝（將不銹鋼管加熱后通過模具推制成型，保證壁厚均勻）；三通采用 “液壓脹形” 或 “鍛造成型”（液壓脹形通過高壓液體使管坯形成分支，鍛造成型則通過鍛造提升強度）；異徑管采用 “縮徑 / 擴徑成型”（通過模具將鋼管一端縮徑或擴徑，實現變徑效果）。

焊接處理：對于無縫成型無法實現的大口徑管件，需采用 “焊接成型” 工藝（將不銹鋼板卷制成型后焊接，焊接時采用氬弧焊，減少氧化，保證焊縫質量），焊接后需進行 X 射線探傷檢測，排查焊縫內部缺陷。

表面處理：成型后的管件需進行表面拋光（粗糙度 Ra≤0.8μm）、酸洗鈍化（去除表面氧化皮，形成鈍化膜，增強耐腐蝕性），醫藥、食品行業管件還需進行電解拋光，進一步提升表面光潔度。

質量檢測：通過 “水壓試驗”（測試管件耐壓性，確保無泄漏）、“尺寸檢測”（用卡尺、千分尺檢測直徑、壁厚公差）、“力學性能測試”（拉伸、沖擊試驗驗證強度與韌性），所有檢測合格后方可出廠。

ASTM A403對焊管件的熱處理方式

熱處理是提升 SS316對焊管件性能的關鍵環節，可消除加工應力、優化組織結構，常用熱處理方式如下：

固溶處理：將管件加熱至 1050℃-1150℃，保溫一段時間后快速水冷。該工藝可使 SS316 中的碳化物充分溶解到奧氏體中，消除加工過程中產生的內應力，同時提升材料的耐腐蝕性與韌性，是 SS316 對焊管件最核心的熱處理方式。

穩定化處理：對于含鈦、鈮的 SS316 變種（如 SS316Ti），需進行穩定化處理（加熱至 850℃-900℃，保溫后緩冷），防止碳與鉻結合形成碳化物，避免晶間腐蝕。

消除應力退火：焊接后的管件需進行消除應力退火（加熱至 600℃-700℃，保溫后緩慢冷卻），減少焊接區域的殘余應力，防止管件在使用過程中因應力集中開裂。

不同工況下的管件需選擇適配的熱處理方式 —— 如海洋工程用管件需重點進行固溶處理，提升耐鹽霧腐蝕能力；低溫工況用管件需增加低溫退火，確保低溫韌性。

SS316對焊管件的應用范圍

憑借卓越性能，SS316對焊管件已廣泛應用于以下領域：

海洋工程：用于海洋平臺的輸油管道、海水冷卻管道、海底電纜保護管，耐受海水腐蝕，保障海洋油氣開采安全；

化工行業：用于化工廠的酸堿介質輸送管道（如鹽酸、硫酸管路）、反應釜連接管道，抗腐蝕能力強，減少設備維護頻率；

醫藥食品：用于制藥廠的無菌藥液輸送管道、食品加工廠的果汁、乳制品管路，符合衛生標準，無介質污染風險；

能源行業：用于核電站的輔助管道（如冷卻水管路）、太陽能光熱發電的高溫導熱油管道，耐高溫、耐輻射，確保能源系統穩定運行；

市政工程：用于沿海城市的供水管道、污水處理管道，耐受海水倒灌與污水腐蝕，延長管道使用壽命；

高端設備：用于半導體設備的超純水輸送管道、實驗室的精密流體管路，高純度、低雜質，適配高精度生產需求。
