工業管道系統的建設和運行離不開對焊管件，對焊管件作為是構成整個管道網絡的核心連接元件，起到了連接、轉向和分流的作用，其質量、選型和安裝直接決定了系統的安全性、密封性、耐久性和運行效率。
在低溫工作環境下，對焊管件的物理性能需要承受極端溫度的挑戰，對材料性能和制造標準提出了更為嚴苛的要求。ASTM A420對焊管件作為低溫工業領域的重要產品，憑借其卓越的低溫韌性、嚴格的質量管控和廣泛的材料選擇，成為石油化工、天然氣、制冷等行業的解決方案。
ASTM A420是由美國材料與試驗協會（ASTM）制定的針對低溫用鍛制碳鋼和合金鋼對焊管件的標準規范。該標準的核心目標是確保管件在低溫環境下具備足夠的韌性、強度和密封性，防止因溫度驟降導致的材料脆化或結構失效。明確規定了管件的材料化學成分、力學性能要求、制造工藝規范、尺寸公差標準、無損檢測方法及標識包裝要求等關鍵內容。其適用的溫度可達到-45℃，覆蓋了大部分工業低溫工況需求，同時對管件的設計壓力、連接方式等也做出了詳細界定，為制造商和用戶提供了全面的技術指導。
在質量管控方面，ASTM A420對焊管件必須經過嚴格的性能測試，包括拉伸試驗、沖擊試驗（尤其是低溫沖擊試驗）、硬度測試等，確保每一批次產品都能滿足低溫環境下的使用要求。此外，標準還對原材料的采購、熱處理工藝、焊接質量等環節提出了嚴格要求，從源頭保障管件的可靠性。

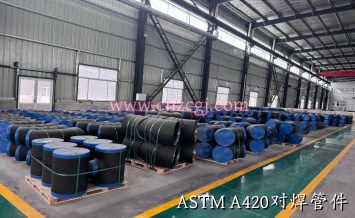

ASTM A420對焊管件是指按照 ASTM A420標準設計、制造和檢驗的一類采用對焊鏈接方式進行管道系統連接的管件。對焊連接是通過將管件與管道的端部進行坡口加工，采用焊接工藝使兩者形成整體連接的方式，相比螺紋連接或承插連接，具有連接強度高、密封性好、流阻小等顯著優勢。
從結構類型來看，ASTM A420對焊管件涵蓋了工業管道系統中常用的各類管件形式，包括對焊彎頭（90°、45°、180°）、三通（等徑三通、異徑三通）、四通、異徑管（大小頭）、管帽等。

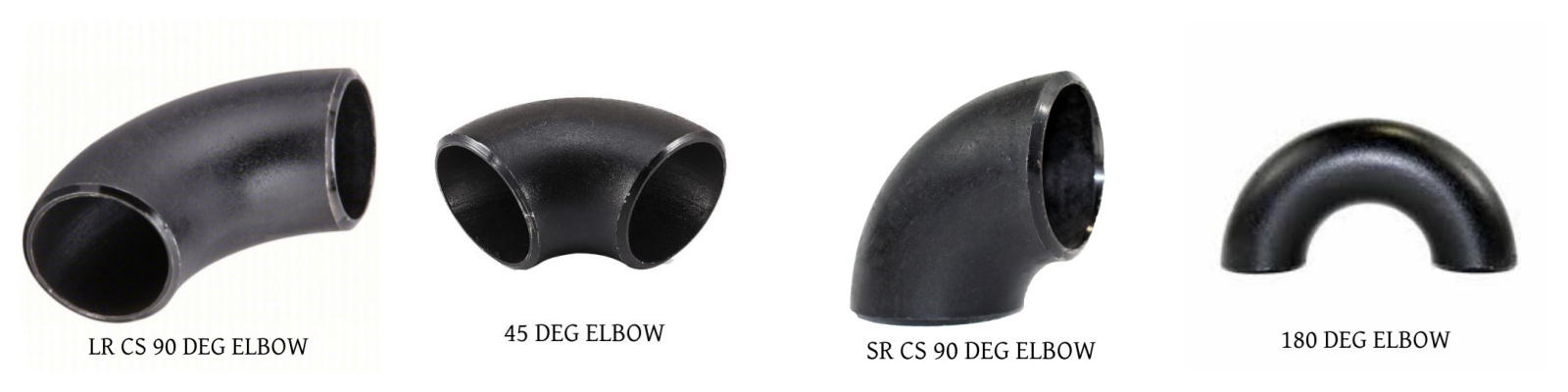

對焊彎頭 (Elbow, 90° / 45° / 180°)：用于改變管道的走向，避免急轉彎造成的沖蝕和過大壓降。
等徑/異徑對焊三通 (Tee, Reducing Tee)：用于從主管上分流或合流支管，是改變流體方向的關鍵部件。
同心/偏心大小頭 (Reducer, Concentric / Eccentric)：用于連接不同直徑的管道，實現管徑的漸變。偏心異徑管常用于泵入口等需要保持管道底部平齊的場合，以避免氣蝕。

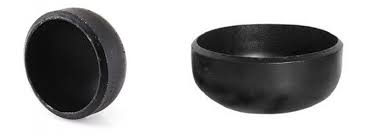

對焊管帽 (Cap)：用于封閉管道末端。
翻邊短節 (Stub End)：與帶頸對焊法蘭配合使用，作為一種可拆卸的連接方案。
ASTM A420標準涵蓋了多種適用于低溫環境的碳鋼和合金鋼材料等級，這些材料等級根據化學成分和力學性能的不同，分為 WPL3、WPL6、WPL9、WPL11、WPL12、WPL22 等多個等級，其中 WPL6 是應用最為廣泛的材料之一。
| CHEMICAL | LIMITS | C | Mn | P | S | Si | Cr | Mo | Ni | Cu | Cb | V |
| ASTM A420 WPL6 | MIN | 0.50 | 0.15 | |||||||||
| MAX | 0.30 | 1.35 | 0.035 | 0.040 | 0.40 | 0.40 | 0.30 | 0.12 | 0.40 | 0.02 | 0.08 |
WPL6 材料屬于低溫用碳鋼材料，其化學成分嚴格控制在碳≤0.30%、錳 0.50 - 1.35%、磷≤0.035%、硫≤0.040% 的范圍內，同時允許添加適量的硅（0.15-0.40%）等元素以優化性能。這種成分設計使得 WPL6 材料在保證一定強度的同時，具備優異的低溫韌性，能夠有效抵抗低溫環境下的脆化現象。
MATERIAL | ASTM A420 WPL6 |
T.S (MPA) | 415-655 |
Y.S (MPA) | 240 min |
Elongation equirements | ASTM A420 WPL6 | |
Longi-tudinal | Trans-verse | |
Standard round specimen, or small proportionaspecimen, min %e in 4 D | 22 min | 12 min |
Rectangular specimen for wall thickness e in. 0.94mm and over, and for all small sizes tested in fusection: min % o in 2 in. or 50 mm | 30 min | 16.5 min |
在機械性能方面，WPL6 材料的屈服強度不低于 240MPa，抗拉強度在 415 - 655MPa 之間，延伸率≥22%，這些指標確保了管件在承受壓力和外力時的結構穩定性。
Charpy lmpact Requirements for WPL6, WPL9, and WPL3 | ||||
Size of Specimen | Charpy V-Notch ImpactValue Required forAcceptance(Average of Three Specimens) | Minimum Charpy V-NotchImpact Value WithoutRequiring Retest(OneSpecimen Only of a Set) | ||
ft.lbf | J | ft.lbf | J | |
10*10 | 13 | 18 | 10 | 14 |
10*7.5 | 10 | 14 | 8 | 11 |
10*5.0 | 7 | 9 | 5 | 7 |
10*2.5 | 4 | 5 | 3 | 4 |
沖擊實驗溫度
lmpact Test Temperature | |
GRADE | TemperatureF°[C°] |
WPL6 | -50[-45] |
而最核心的性能優勢體現在低溫沖擊韌性上，按照 ASTM A420對焊管件標準要求，WPL6 材料在 - 45℃溫度下進行夏比 V 型缺口沖擊試驗時，平均沖擊吸收功不低于 18J，單個試樣的沖擊吸收功不低于 14J，這一指標充分保障了管件在極端低溫環境下的抗脆斷能力。
ASTM A420對焊管件之所以能在低溫工業領域占據重要地位，與其卓越的性能特點密不可分，這些特點使其能夠適應嚴苛的低溫工況環境，為管道系統的安全運行提供可靠保障。
出色的低溫韌性：ASTM A420對焊管件的核心優勢。該標準下的管件材料經過嚴格的低溫沖擊試驗驗證，能夠在 - 45℃的極端低溫環境下保持良好的韌性，有效防止因溫度過低導致的材料脆化和突發性斷裂
高強度與結構穩定性：通過優質的原材料選擇和先進的鍛造工藝，管件具備較高的屈服強度和抗拉強度，能夠承受管道系統中的工作壓力和外部載荷。
優異的焊接性能：該標準下的材料具有良好的可焊性，在焊接過程中不易產生裂紋、氣孔等缺陷，焊接接頭的力學性能能夠與母材保持一致，確保焊接部位的強度和密封性。
在工業管道用對焊管件領域，ASTM A420 和 ASTM A234 是兩項應用廣泛的標準，兩者在適用范圍、材料性能和應用場景等方面存在顯著差異，用戶需根據具體工況需求進行合理選擇。
從適用溫度范圍來看，ASTM A420對焊管件標準適用于低溫工作環境，明確規定了管件在-45℃及以下溫度環境中的使用要求，其材料選擇和性能測試均圍繞低溫韌性展開。而 ASTM A234標準主要適用于常溫環境下，通常適用溫度范圍為-29℃至427℃，雖然部分材料等級也能在較低溫度下使用，但并未像 ASTM A420那樣對低溫性能提出專門要求。
在材料體系方面，ASTM A420標準規范主要涵蓋低碳鋼和低合金鋼材料（如 WPL3、WPL6、WPL9 等），這些材料通過優化化學成分和熱處理工藝，具備優異的低溫韌性。ASTM A234 則包含了更廣泛的材料類型，如碳鋼（WPB、WPC）、鉻鉬合金鋼（WP1、WP5、WP9 等），其材料性能更側重于常溫或中低溫下的強度和耐熱性。
性能要求的差異是兩者最核心的區別。ASTM A420 標準規范對管件的低溫沖擊韌性提出了嚴格要求，所有材料等級都必須通過 - 46℃或更低溫度的沖擊試驗，以確保在低溫環境下的抗脆斷能力。而 ASTM A234 標準雖然也要求材料具備一定的韌性，但并未強制規定低溫沖擊試驗，其沖擊試驗溫度通常為 0℃或更高，主要關注常溫下的力學性能。
從應用場景來看，ASTM A420對焊管件主要用于輸送低溫介質的管道系統，如液化天然氣（LNG）輸送管道、低溫制冷系統、乙烯裝置等。ASTM A234 對焊管件則廣泛應用于常溫或中溫工況的工業管道，如石油煉制、化工生產、電力發電、城市燃氣等領域的管道系統。
在成本與性價比方面，由于 ASTM A420對焊管件對材料和制造工藝的要求更高，其成本通常高于同類型的 ASTM A234 對焊管件。但在低溫工況下，選擇 ASTM A420 對焊管件能夠有效降低安全風險，從長期運行成本和安全性角度考慮，具有更高的性價比。
特性 | ASTM A234 WPB (普通碳鋼) | ASTM A420 WPL6 (低溫碳鋼) |
主要應用 | 常溫及高溫工況 | 低溫工況（如 -45°C） |
核心要求 | 室溫力學性能 | 低溫沖擊韌性（Charpy Test） |
熱處理 | 通常不做要求，或可根據要求進行 | 強制要求（正火等） |
成本 | 相對較低 | 相對較高（因合金和熱處理工藝） |
常見用途 | 水、油、蒸汽等常規管道 | LNG、低溫烴類、制冷劑管道 |
ASTM A420對焊管件憑借其卓越的低溫性能和可靠的質量保障，在多個工業領域得到了廣泛應用，為各類低溫管道系統的安全穩定運行提供了關鍵支持，創造了顯著的行業價值。
石油化工行業：ASTM A420對焊管件是低溫工藝裝置的核心組件。在乙烯、丙烯等烯烴生產裝置中，原料和產品的分離、儲存過程需要在低溫環境下進行，管道系統需輸送 - 40℃以下的低溫介質，ASTM A420 對焊管件（尤其是 WPL6 等級）能夠滿足這些嚴苛的低溫要求，確保工藝裝置的安全運行。
天然氣行業：在天然氣液化廠，天然氣需要經過低溫液化處理，相關的低溫管道系統必須采用具備優異低溫性能的管件。
制冷與低溫工程：ASTM A420對焊管件被廣泛應用于冷庫、低溫試驗設備、冷鏈物流等系統的管道連接。這些系統通常需要在 - 20℃至 - 40℃的低溫環境下運行，對焊管件的低溫韌性和密封性直接影響系統的制冷效率和運行安全。
此外，對焊管件還在航空航天、醫藥、食品加工等行業中發揮著重要作用。在航空航天地面試驗設備中，低溫燃料（如液氧、液氫）的輸送管道需要使用高性能的低溫管件；在醫藥和食品加工行業，低溫冷凍設備和冷鏈管道系統也對管件的低溫性能提出了嚴格要求，ASTM A420 對焊管件能夠滿足這些行業的特殊需求。
